Figuur 4.2-1: Opbouw van de machine
4.3.
Voeding
Ten behoeve van de elektrische aansluiting is de machine uitgerust met een 4
aderige voedingskabel zonder stekker. De machine is uitgerust met een
"Eurospanning" motor. Dat wil zeggen dat de motor aan te sluiten is op 230 Volt 3
fasen of op 400 Volt 3 fasen met een boven- en ondergrens van 10%.
Bij eerste inbedrijfstelling dient de aansluitspanning van het aansluitpunt
geverifieerd te worden met de op het typeplaatje vermelde aansluitspanning en
dient de juiste stekker aangebracht te worden. Volg bij het elektrisch aansluiten de
aanwijzingen van paragraaf 5.6.
4.4.
Veiligheidsvoorzieningen en attentiesymbolen
De veiligheidsvoorzieningen en attentiesymbolen zijn behandeld in de paragrafen
3.1 en 3.2.
4.5.
Bedieningsmiddelen
Ten behoeve van de reguliere bediening kent de machine onderstaande
bedieningsmiddelen. De bedieningsmiddelen zijn weergegeven in Figuur 4.5-1.
a. Drukknop voor starten schuurband
b. Drukknop voor stoppen schuurband
c. Handwiel voor verstellen support evenwijdig aan slijprol
d. Handwiel voor verstellen support loodrecht op slijprol (kan vervangen worden
door hendel zie paragraaf 4.6.11.
e. Klemhendel voor vastzetten werkstuk
f.
Inbusbouten voor vastzetten draaibare klem (m.b.v. sleutel met kruk "i")
g. Inbusbout voor vastzetten standaard aanslag (m.b.v. sleutel met kruk "i")
h. Inbusbout voor afstellen schuurband (m.b.v. sleutel met kruk "i")
i.
Inbussleutel, 8 mm, met kruk voor vastzetten draaibare buisklem, vastzetten
standaard aanslag en voor afstellen schuurband
j.
Sterknop voor openen en sluiten zijklep
Bedieningsmiddelen m.b.t. verwisselen en afstellen schuurband en/of slijprol
worden vermeld in paragrafen 4.6.8, 4.6.9 en 4.6.10.
Inbussleutel 8 mm met kruk
i
Inbusbouten vastzetten
f
draaibaren klem
k Buisklem
Voor klemmen rechthoekige en
vierkant buis profielen zijplaten
verwijderen
Montage lengte-aanslag
l
Op vlakke zijde opspanblok
d Handwiel voor verstellen
support loodrecht op slijprol
(kan vervangen worden
door hendel)
g Vastzetten
standaard aanslag
d.m.v. inbusbout
aan onderkant kruissupport

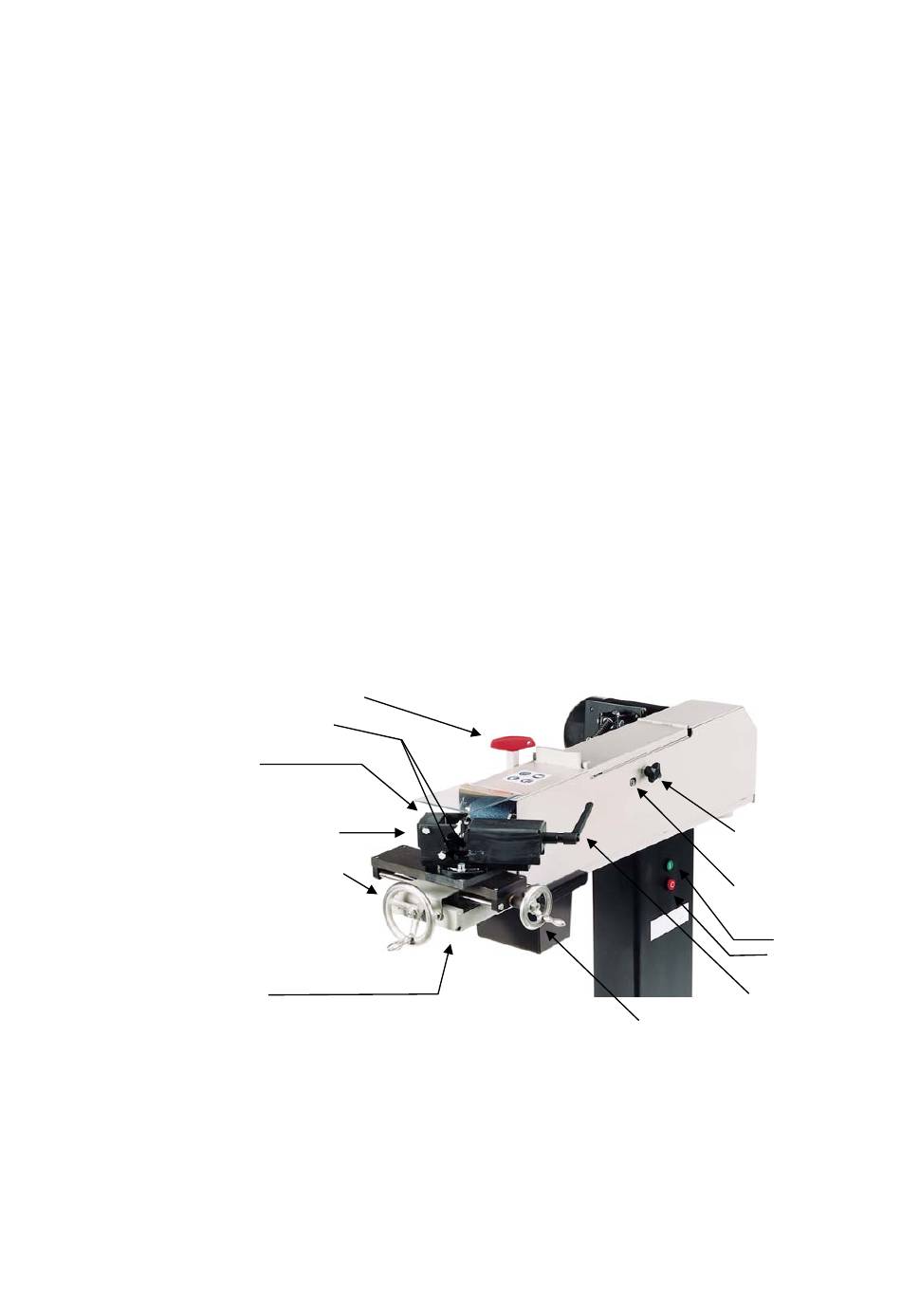

Figuur 4.5-1: Bedieningsmiddelen
4.6.
Werking
LET OP;
Bij slijprollen kleiner dan 30mm, loopt u kans dat de schuurband snel knapt.
Gebruik bij kleinere diameters daarom schuurbandbreedte 50mm en geen
100mm.
ALMI Machinefabriek B.V., Vriezenveen
Doc.nr.: 100287-HB-12 AL100U-02 NL
Revisie en revisiedatum: 0-28-02-2005
Pagina 11 van 24
Sterknop voor
openen en sluiten
zijklep
Inbusbout voor h
afstellen schuurband
Drukknoppen
starten a
stoppen b
schuurband
Klemhendel e
Handwiel voor verstellen support c
Evenwijdig aan de slijprol
j
