Duw vervolgens de slede zo ver mogelijk achteren.
Draai de spindel er uit aan de achterzijde.

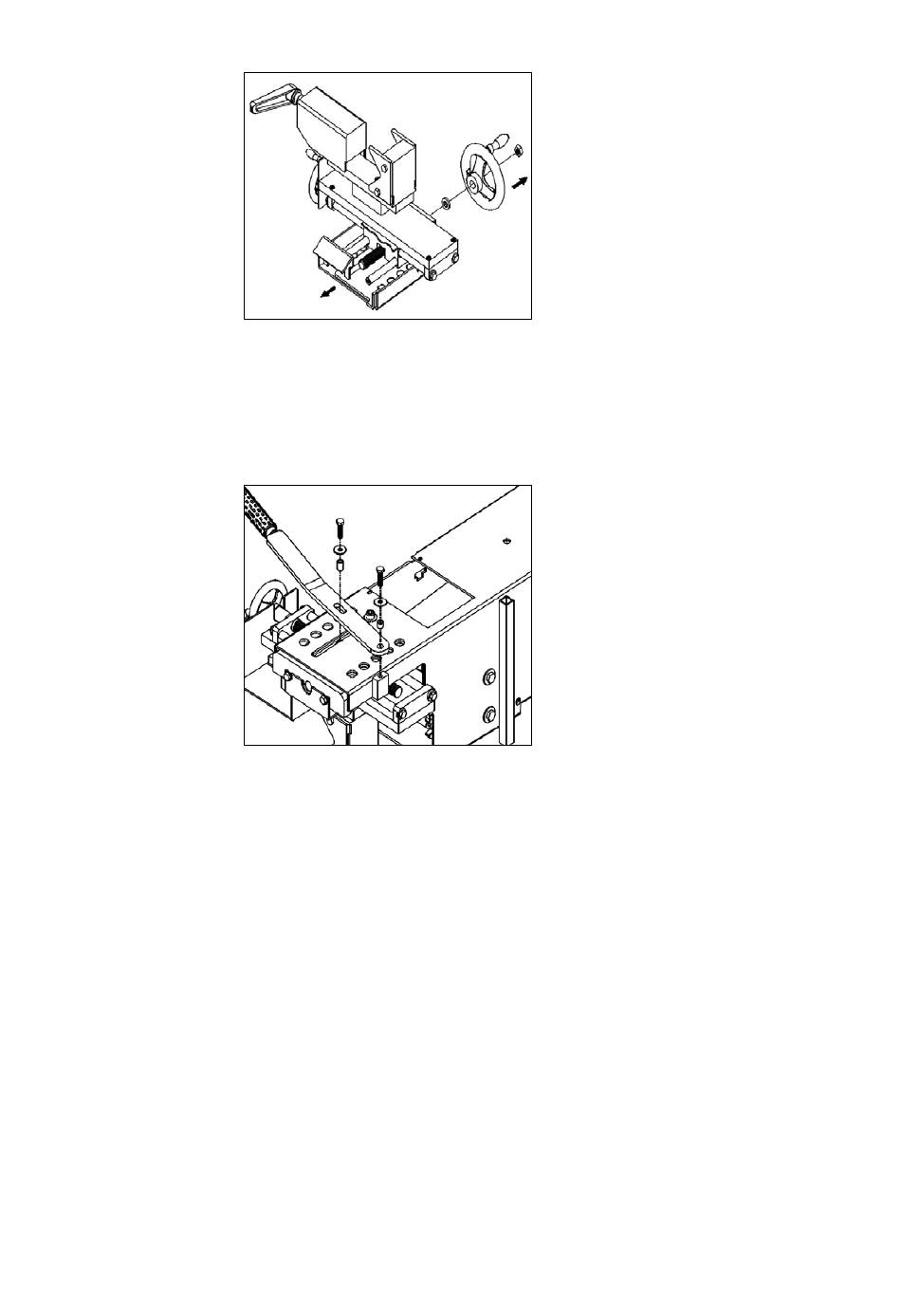

Figuur 4.6-7: Demonteren handwiel en spindel
Monteren hendel:
Verwijder de bouten en de pasbussen aan de onderzijde.
Onder de lange pasbus bevindt zich ook nog een afstandsring.
Monteer de hendel volgens Figuur 4.6-8.
Let hierbij op dat de afstandsring mee gemonteerd wordt.
Figuur 4.6-8: Monteren hendel
4.7.
Technische gegevens
Type
Serienummer
Gewicht
Afmetingen
Motor
Uitvoeringsvormen
motorschakelaars en
nulspanningsspoelen
Bandsnelheid
Uitslijpbereik
ALMI Machinefabriek B.V., Vriezenveen
Doc.nr.: 100287-HB-12 AL100U-02 NL
Revisie en revisiedatum: 0-28-02-2005
AL100U-02
Is vermeld op de bovenzijde van de klem. Zie Figuur 4.7-1
190 kg
lxbxh=1450x1150x650 mm
Kortsluitankermotor SG100L-21, 3 kW, geschikt voor
aansluitspanning 230 of 400 V.
Motortoerental:
2895 omw/min bij 400V/50Hz
3420 omw/min bij 230V/60Hz
De motor is voorzien van thermische beveiliging en
schakelaar met nulspanningsspoel
Spanning 230 V:
schakelaar PKZM1-10
-
nulspanningsspoel U-PKZM1-230
-
Spanning 400 V:
schakelaar PKZM1-6
-
nulspanningsspoel U-PKZM1-400
-
30 m/s bij 400V/50Hz
36 m/s bij 230V/60Hz
Ø20-ø76 mm.
