Afstellen harthoogte:
De hoogte is vooraf door de fabrikant zo goed mogelijk afgesteld. Indien het
hart van het buisprofiel niet op het hart van de slijprol ligt moet de hoogte
van de slijprol worden bijgesteld. Zie hiervoor ook Figuur 4.6-5.
Na het losdraaien van bouten "R" kan de slijprol in hoogte versteld worden.
Na het verstellen de bouten "R" weer goed vastdraaien.

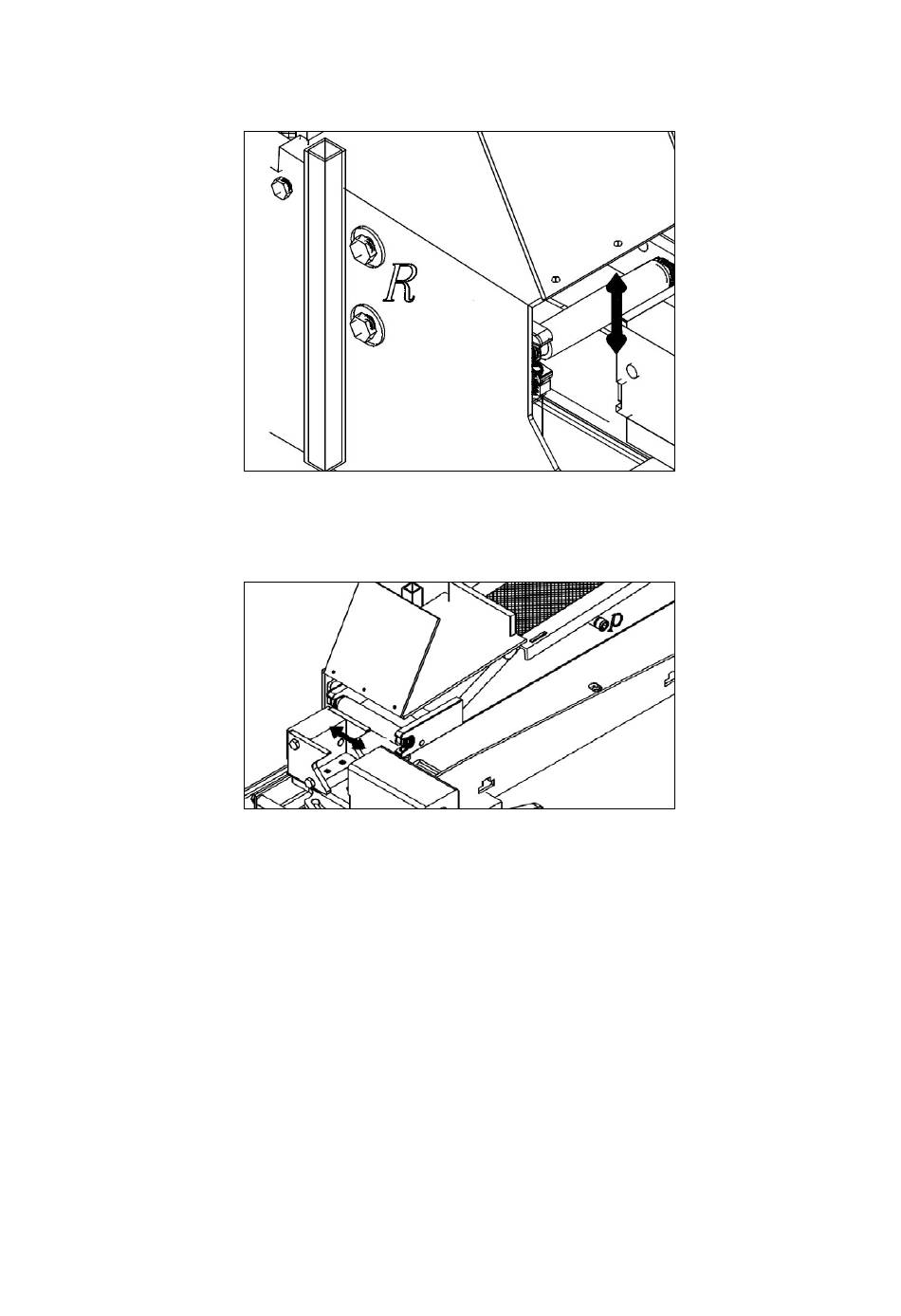

Figuur 4.6-5: Afstelling harthoogte slijprol
Afstelling slijprol m.b.t. scheefloop schuurband
Zie voor afstelling slijprol m.b.t. scheefloop schuurband ook Figuur 4.6-6.
Figuur 4.6-6: Afstelling slijprol m.b.t. scheefloop schuurband
Draai bout P links of rechtsom net zo lang totdat de scheefloop is
opgeheven. Voor een ruw afstelling dient de schuurband handmatig
aangedreven te worden, d.m.v. verdraaien van de aandrijfrol op de motoras.
Voor de fijne afstelling kan de motor aangezet worden.
LET OP! Eerst zijklep sluiten! Zie Figuur 3.1-1.
Neem de veiligheidsvoorschriften van paragraaf 3.3. in acht.
LET OP! Na de afstelwerkzaamheden dienen de vleugelmoeren van de
slijprolhouder, zie Figuur 4.6-2, weer vastgedraaid te worden.
4.6.11. Handwiel vervangen door hendel
Voor het vervangen van het handwiel "d" door de bijgeleverde hendel
moeten onderstaande werkzaamheden verricht worden. Zie ter
verduidelijking ook Figuur 4.5-1, Figuur 4.6-7 en Figuur 4.6-8.
Demonteren spindel:
Draai de slede zo ver mogelijk van de slijprol af.
Demonteer het handwiel.
ALMI Machinefabriek B.V., Vriezenveen
Doc.nr.: 100287-HB-12 AL100U-02 NL
Revisie en revisiedatum: 0-28-02-2005
Pagina 16 van 24
