4.2-1. Het bandspanmechanisme met handkruk is weergegeven in Figuur
4.6-3.
De steun van slijprolhouder kan verwijderd worden door de vleugelmoeren
los te draaien. De steun is weeggegeven in Figuur 4.6-2.

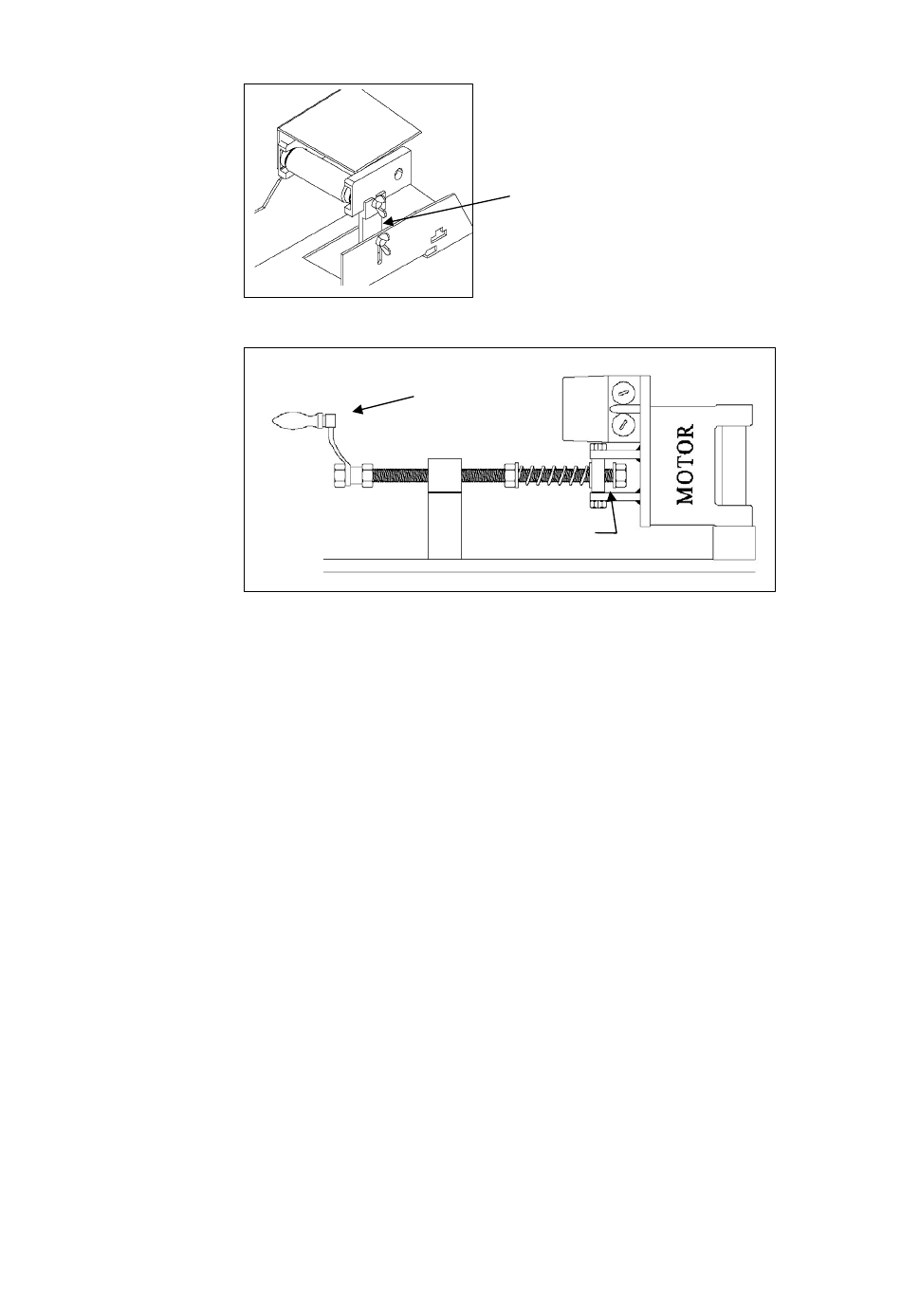

Figuur 4.6-2: Steun slijprolhouder
Figuur 4.6-3: Bandspanmechanisme
De schuurband kan nu verwijderd worden.
Verwijder ook alle resten.
Bij het plaatsen van een nieuwe schuurband dient de vereiste looprichting
van de band overeen te komen met de draairichting van de poelie. Hier voor
is zowel op de binnenzijde van de band als op de poelie een pijl
weergegeven. Begin bij het plaatsen van de nieuwe schuurband aan de
zijde van de slijprol. Voor juiste schuurbandkeuze zie paragraaf 4.7.
ADVIES: Gebruik bij een slijprol met een diameter kleiner dan 30 mm en
schuurband die eerst op een grotere diameter gebruikt is. Een nieuwe
schuurband is erg stug en zou bij kleine slijproldiameters kunnen breken.
Na het plaatsen van de nieuwe schuurband dient deze op spanning
gebracht te worden. Dit kan door de handkruk rechtsom te draaien, zover
dat de ruimte tussen de ring en de plaat 3-5 mm is. Zie Figuur 4.6-3
De spankracht wordt bepaald door de mate van indrukking van de veer.
Vervolgens moet de steun van de slijprolhouder weer teruggeplaatst worden
en met de vleugelmoeren vastgezet worden. Zie Figuur 4.6-2.
Na het verwisselen van de schuurband dient de eventuele scheefloop van
de band gecorrigeerd te worden. Voor hiervoor paragraaf 4.6.10.
4.6.9. Verwisselen van de slijprol
Voordat men overgaat tot het verwisselen van de slijprol dient de machine
elektrisch afgekoppeld te worden door de stekkerverbinding los te nemen
Lees ook de veiligheidsvoorschriften van paragraaf 3.3.
ALMI Machinefabriek B.V., Vriezenveen
Doc.nr.: 100287-HB-12 AL100U-02 NL
Revisie en revisiedatum: 0-28-02-2005
Handkruk
Afstellen op 3-5 mm
bij op spanning brengen schuurband
Pagina 14 van 24
