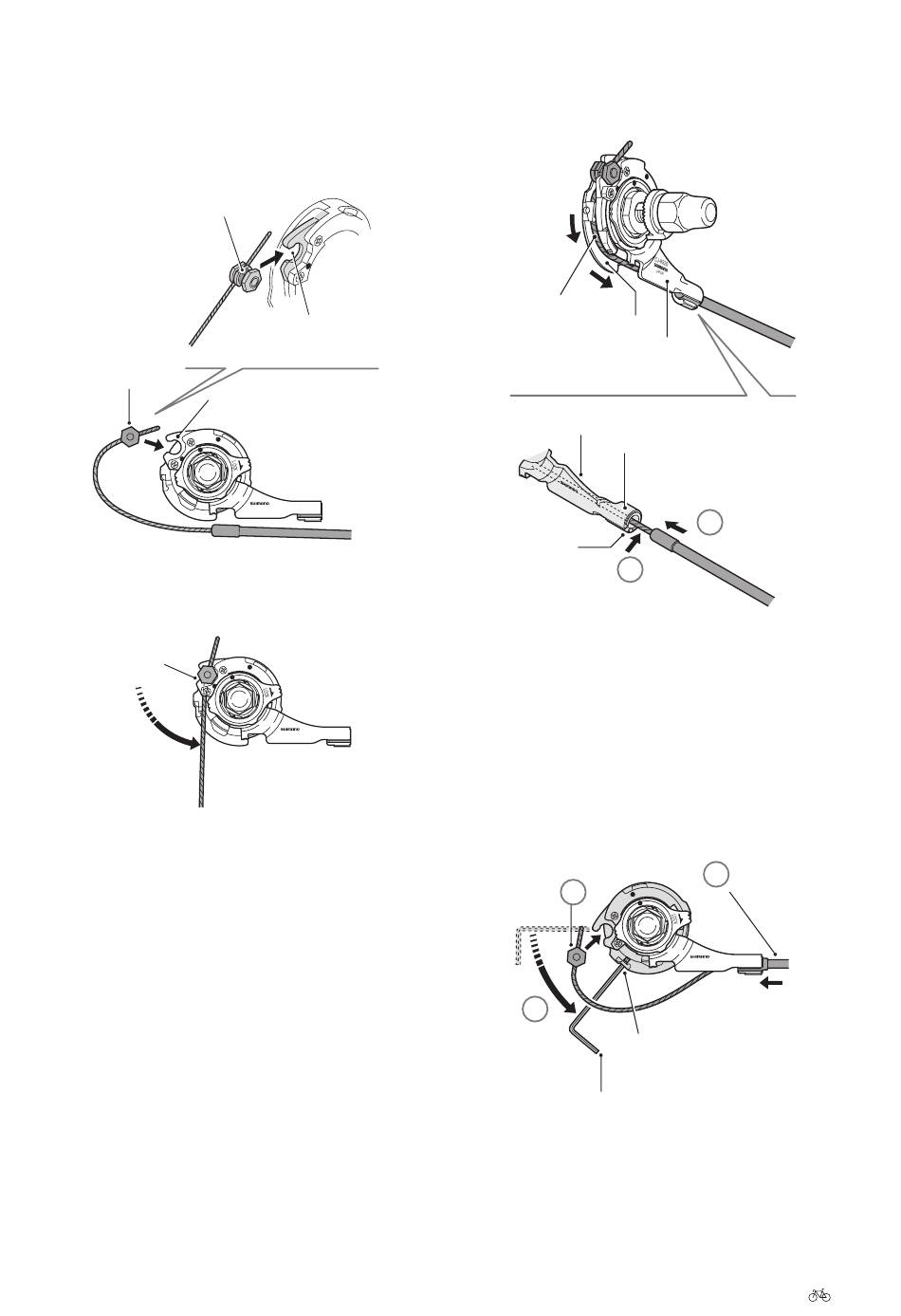

Montage van schakelkabel bij naafversnellingen
› Monteer de kabel zodanig aan het schakelwieltje
dat de kabelbevestigingsmoer naar buiten tegen
het uitvaleinde wijst. Schuif de rechte kant van de
tussenschijf in de open kant van het schakelwieltje.
rechte kant van
tussenschijf
Kabelbevesti-
gingsmoer
› Draai de kabel 60° naar rechts en bevestig de ka-
bel aan de haak.
Haak
60°
draaien
open kant van
schakelwieltje
Schakelwieltje
CJ-8S20
JAPAN
CJ-8S20
JAPAN
› Monteer de kabel zoals in de afbeelding op het
schakelwieltje. Trek de kabel door de gleuf van de
houder aan de cassettekoppeling en steek het uit-
einde van de kabelmantel op de buitenkabelhouder.
Schakelkabel
Schakelwieltje
Houder
Houder
Buitenkabelhouder
C J
- 8 S
2 0
J A
P A
N
Gleuf
1
1 door de gleuf trekken
2 in de buitenkabelhouder steken
› Wanneer dat voor u gemakkelijker is, kunt u ook
eerst de buitenkabel in de buitenkabelhouder ste-
ken. Draai het schakelwieltje vervolgens met be-
hulp van een 2-mm-inbussleutel of een spaak # 14
die u in het gat van het schakelwieltje steekt. Zo
plaatst u de kabelbevestigingsbout correct in de
open kant van het schakelwieltje.
3
2
Gat van schakelwieltje
2-mm-inbussleutel of
spaak # 14
1 In de buitenkabelhouder steken
2 Schakelwieltje draaien
3 Kabelbevestigingsbout plaatsen
I Algemene Gebruikershandleiding
2
1
CJ-8S20
JAPAN
29
