ERLA11~16D + EBBH/X11+16D
Daikin Altherma 3 R W
4P643603-1C – 2022.09
INFORMATIE
Voor kritieke processen of in kamers met een grote warmtebelasting kan extra
watervolume vereist zijn.
OPMERKING

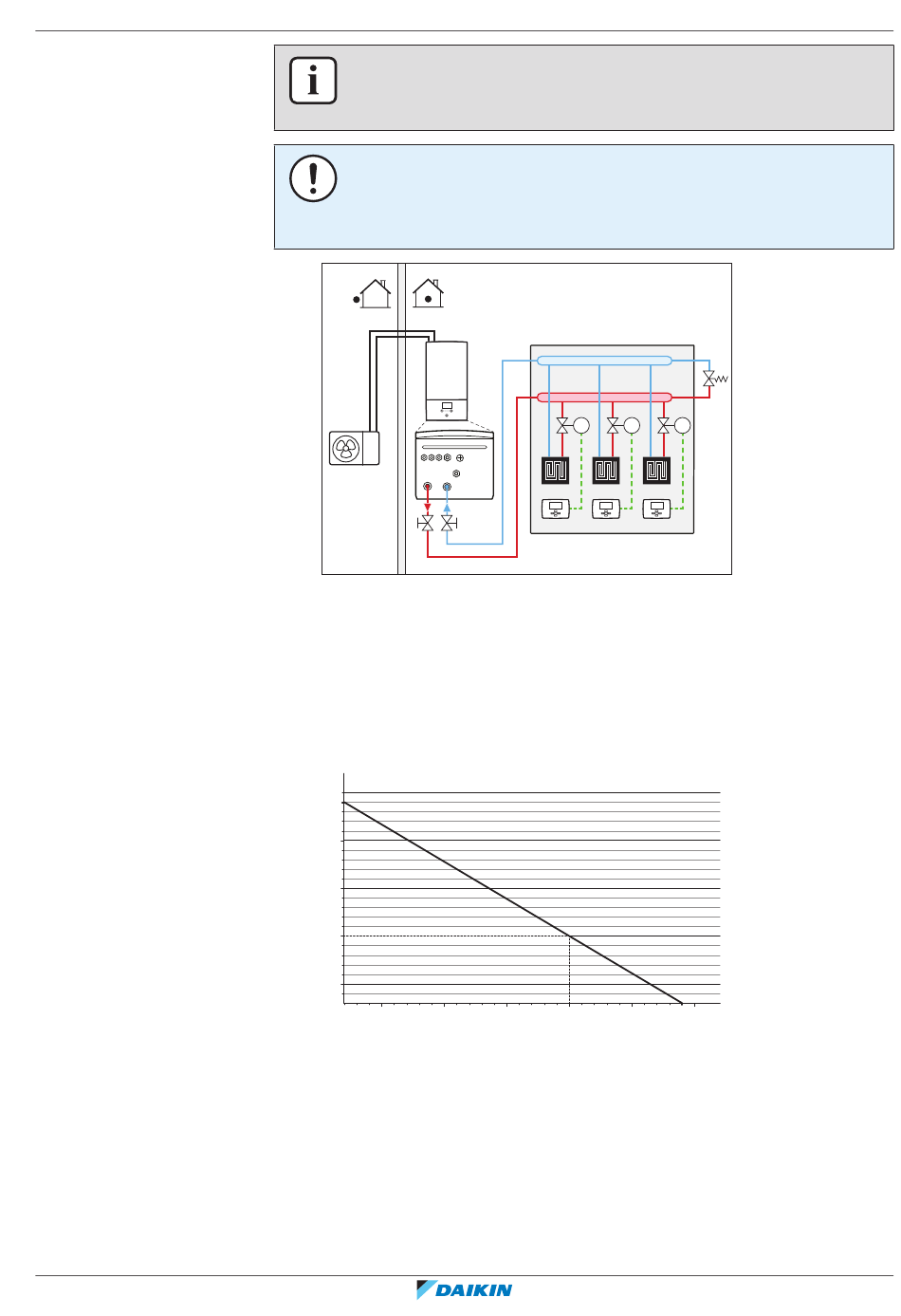

Wanneer de circulatie in elke ruimteverwarming-/koelingslus geregeld wordt door op
afstand bediende kleppen, is het belangrijk dat dit minimum watervolume behouden
blijft, zelfs wanneer alle kleppen dicht zijn.
c
a Individuele kamerthermostaat (optie)
b Drukverschil-omloopklep (geleverd als accessoire)
c Afsluiter (bijgeleverd als accessoire)
M1...3 Individuele gemotoriseerde klep voor het regelen van elke lus (ter plaatse te
voorzien)
Maximum watervolume
Gebruik de volgende grafiek om het maximum watervolume voor de berekende
voordruk te bepalen.
a
2.4
2
1.5
1
0.5
0.3
20
50
100
a Voordruk (bar)
b Maximum watervolume (l)
Voorbeeld: het maximum watervolume en de voordruk in het expansievat
8
M1
M2
c
a
a
150
200
250
Installatie van de leidingen
|
b
M3
a
b
290
Uitgebreide handleiding voor de installateur
113
