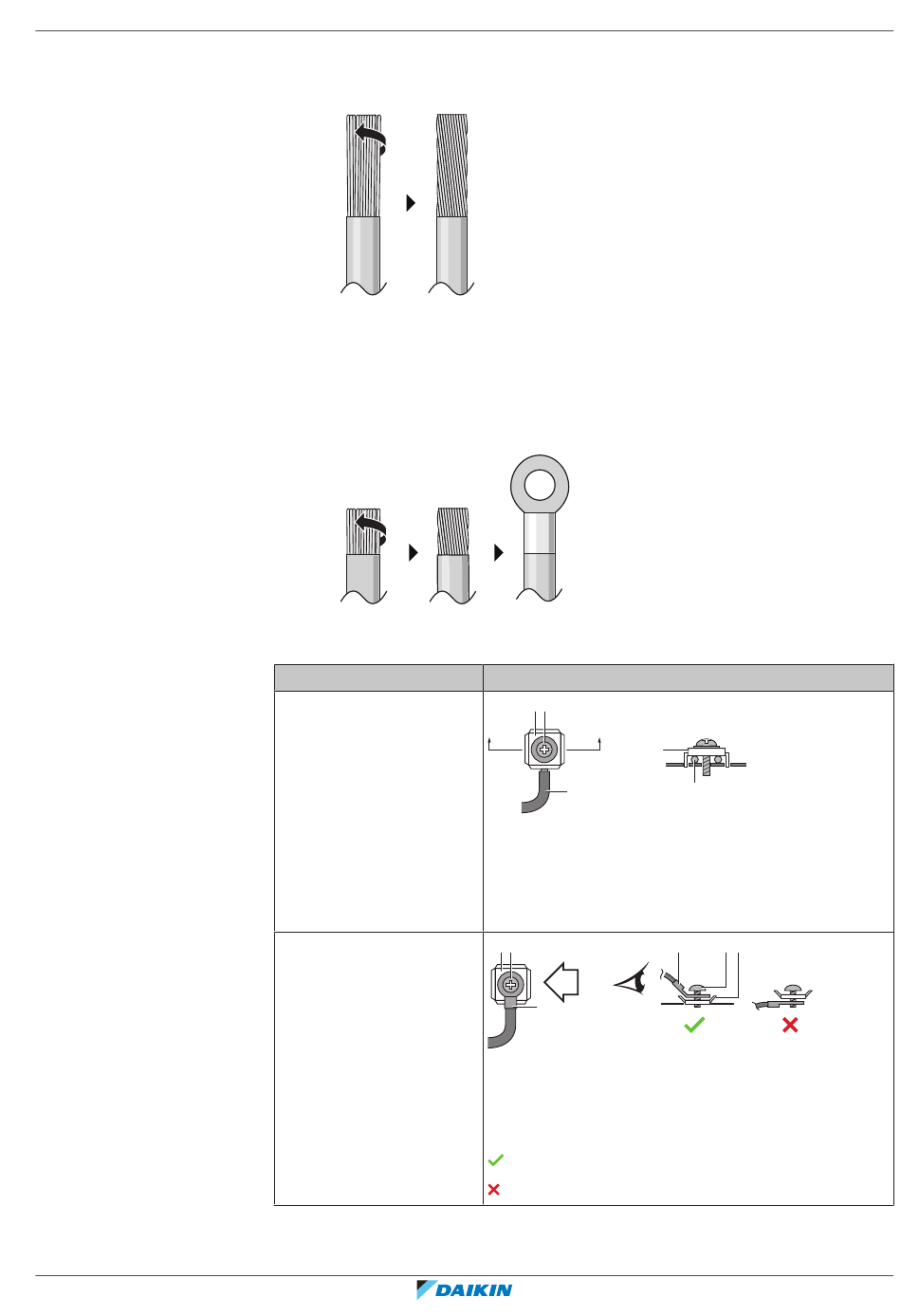

2 Draai het uiteinde van de geleider lichtjes om een "vaste" verbinding te
maken.
Methode 2: Een ronde krimpklem gebruiken
1 Strip de isolatie van de draden af en draai het uiteinde van elke draad lichtjes.
2 Plaats een ronde krimpklem op het uiteinde van de draad. Glijd het rond oog
over de draad tot aan het bekleed gedeelte en maak het oog vast met een
geschikt werktuig.
Gebruik de volgende methodes om de draden te verbinden:
Draadtype
Eenaderige draad
Of
Gevlochten geleider
gedraaid om een
"massieve" verbinding te
bekomen
Gevlochten geleider met
rond oog
Werkwijze om het frontrooster te plaatsen
c b
A
A´
c
a
a Gekrulde draad (eenaderige of gedraaide
gevlochten geleider)
b Schroef
c Platte sluitring
c b
B
B
a
a Klem
b Schroef
c Platte sluitring
Toegestaan
NIET toegelaten
9
Elektrische installatie
|
AA´
a
a
b
c
