Richtlijnen met betrekking tot mogelijke toepassingen
6.4 De tank voor warm tapwater in/opstellen

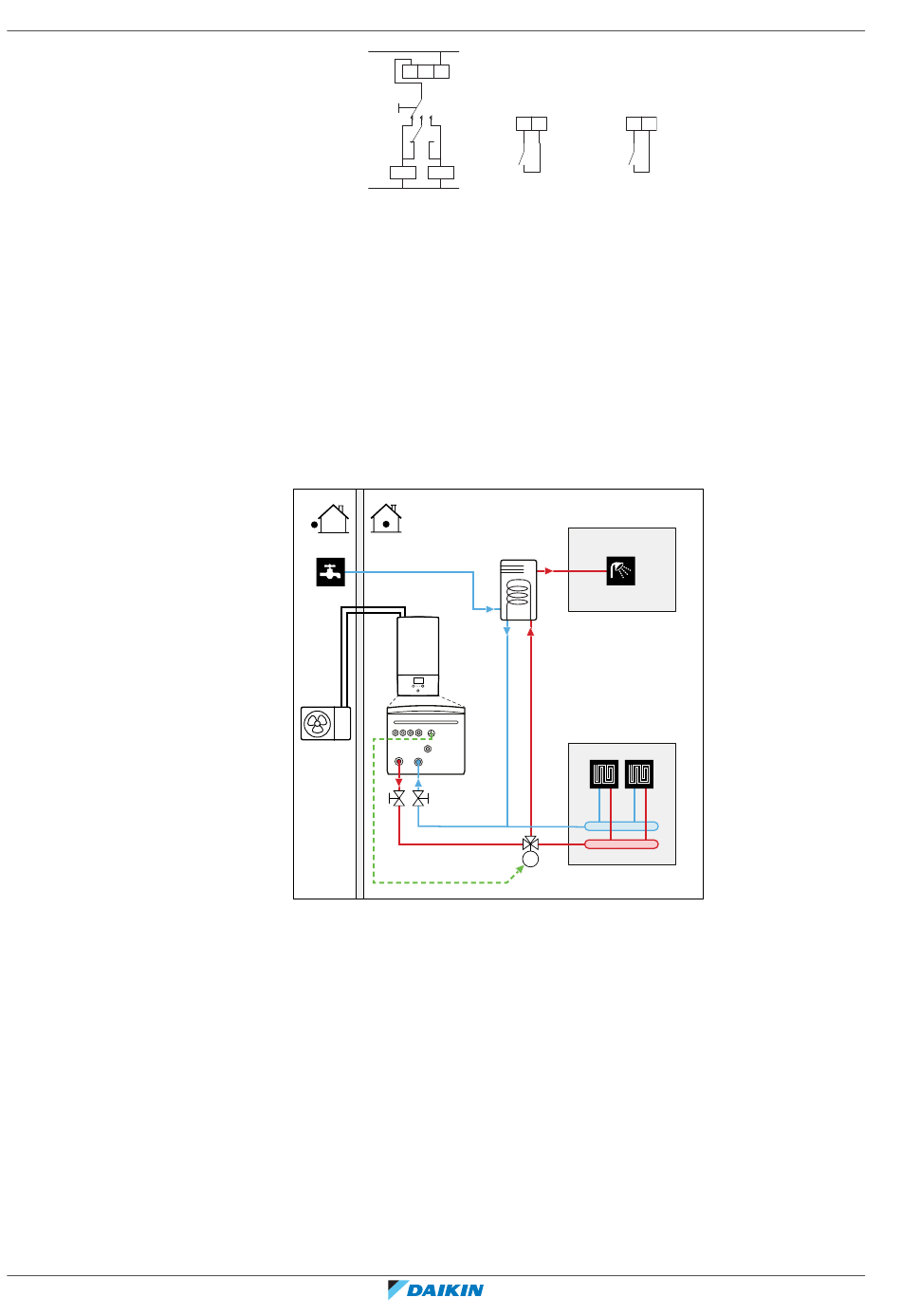

6.4.1 Systeemlayout – Autonome warmtapwatertank
6.4.2 Het volume en de gewenste temperatuur selecteren voor de warmtapwatertank
Uitgebreide handleiding voor de installateur
52
L
H
Indoor/Auto/Boiler
A
K1A
N
B
Ingang boilerthermostaat
TI
A Hulpcontact (normaal gesloten)
H Vraag om verwarming kamerthermostaat (optioneel)
K1A Hulprelais voor inschakelen van binnenunit (ter plaatse te voorzien)
K2A Hulprelais voor inschakelen van ketel (ter plaatse te voorzien)
Indoor Binnenunit
Auto Automatisch
Boiler Ketel
b
a Warmtapwatertank
b Koud water IN
c Warm water UIT
d Gemotoriseerde 3‑wegklep
Mensen ervaren water als heet als het water een temperatuur van 40°C heeft. Om
deze reden wordt het warmtapwaterverbruik steeds uitgedrukt in equivalent
warmwatervolume aan 40°C. U kunt evenwel de temperatuur van de
warmtapwatertank hoger instellen (bijv. op 53°C) en dit water dan met koud water
(bijv. op 15°C) vermengen.
Het volume en de gewenste temperatuur selecteren voor de warmtapwatertank
omvat:
1
Het warmtapwaterverbruik bepalen (equivalent warmwatervolume op 40°C).
2
Het volume en de gewenste temperatuur voor de warmtapwatertank bepalen.
Com
Indoor
X2M
35 30
K1A
K2A
a
M
d
B TI
X Y
K2A
c
ERLA11~16D + EBBH/X11+16D
