ERLA11~16D + EBBH/X11+16D
Daikin Altherma 3 R W
4P643603-1C – 2022.09
a Strip de draad tot aan dit punt
b Als te veel draad wordt gestript, kan dit tot elektrische schokken of lekkages leiden

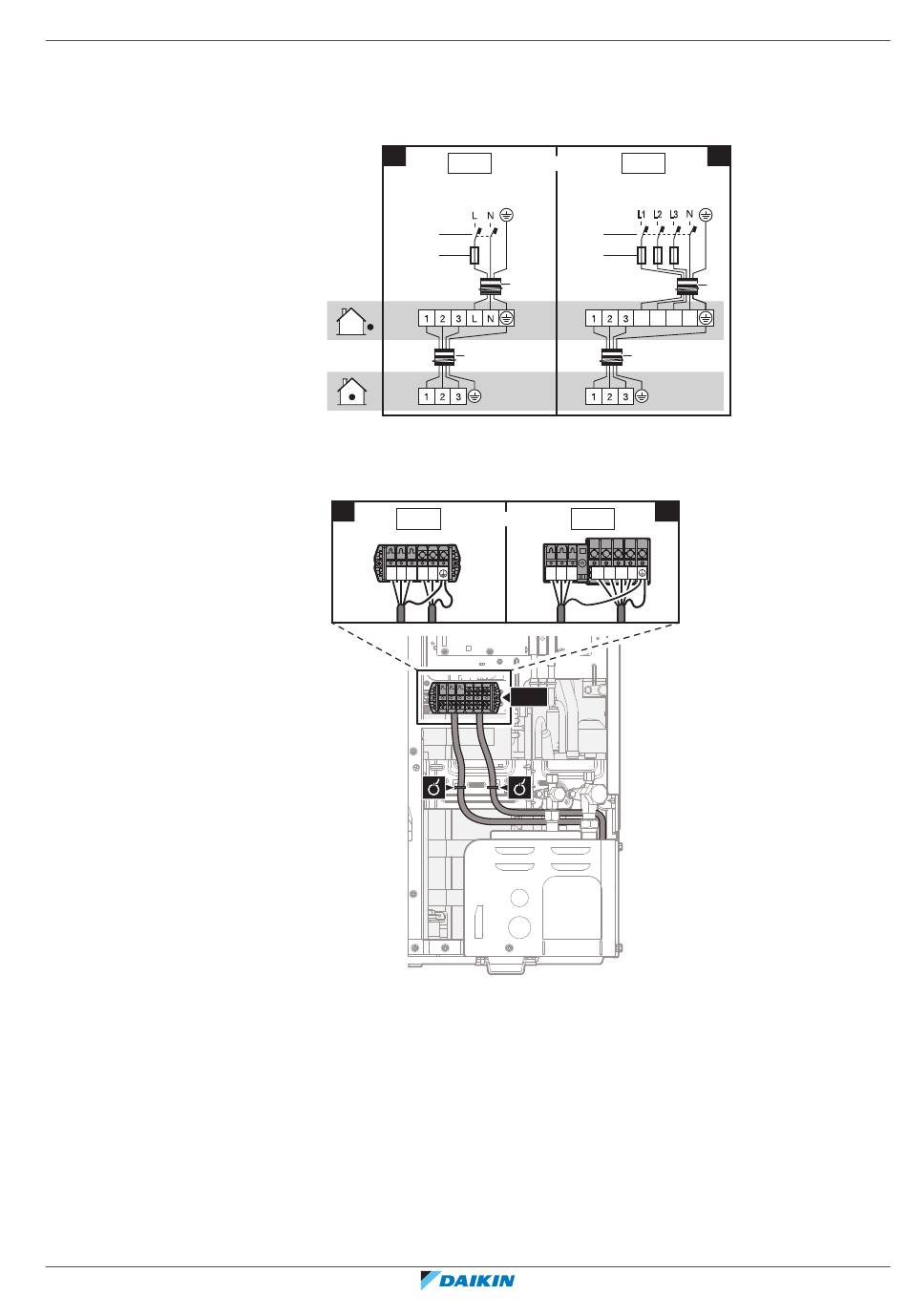

3 Sluit de doorverbindingskabel en de elektrische voeding als volgt aan (1N~of
3N~ afhankelijk van het model, zie naamplaatje):
V3
1N~
c
d
a Doorverbindingskabel
b Voedingskabel
c Aardlekschakelaar
d Zekering
V3
1N~
1 2 3
L N
4 Maak de kabels (voedingskabel en doorverbindingskabel) met een kabelbinder
vast aan de bevestigingsplaat van de afsluiter en geleid de bedrading zoals
aangegeven op de afbeelding hierboven.
5 Kies een uitbreekopening en sla ze uit door met een platte schroevendraaier
en een hamer op de bevestigingspunten te tikken.
6 Geleid de bedrading door het frame en sluit ze aan op het frame aan de
uitbreekopening.
3N~
OR
1N~ 50 Hz
220-240 V
L1 L2 L3
c
d
b
L1 L2 L3
a
a
3N~
OR
1 2 3
L1 L2 L3 N
X1M
9
Elektrische installatie
|
W1
3N~ 50 Hz
380-415 V
b
N
W1
Uitgebreide handleiding voor de installateur
125
