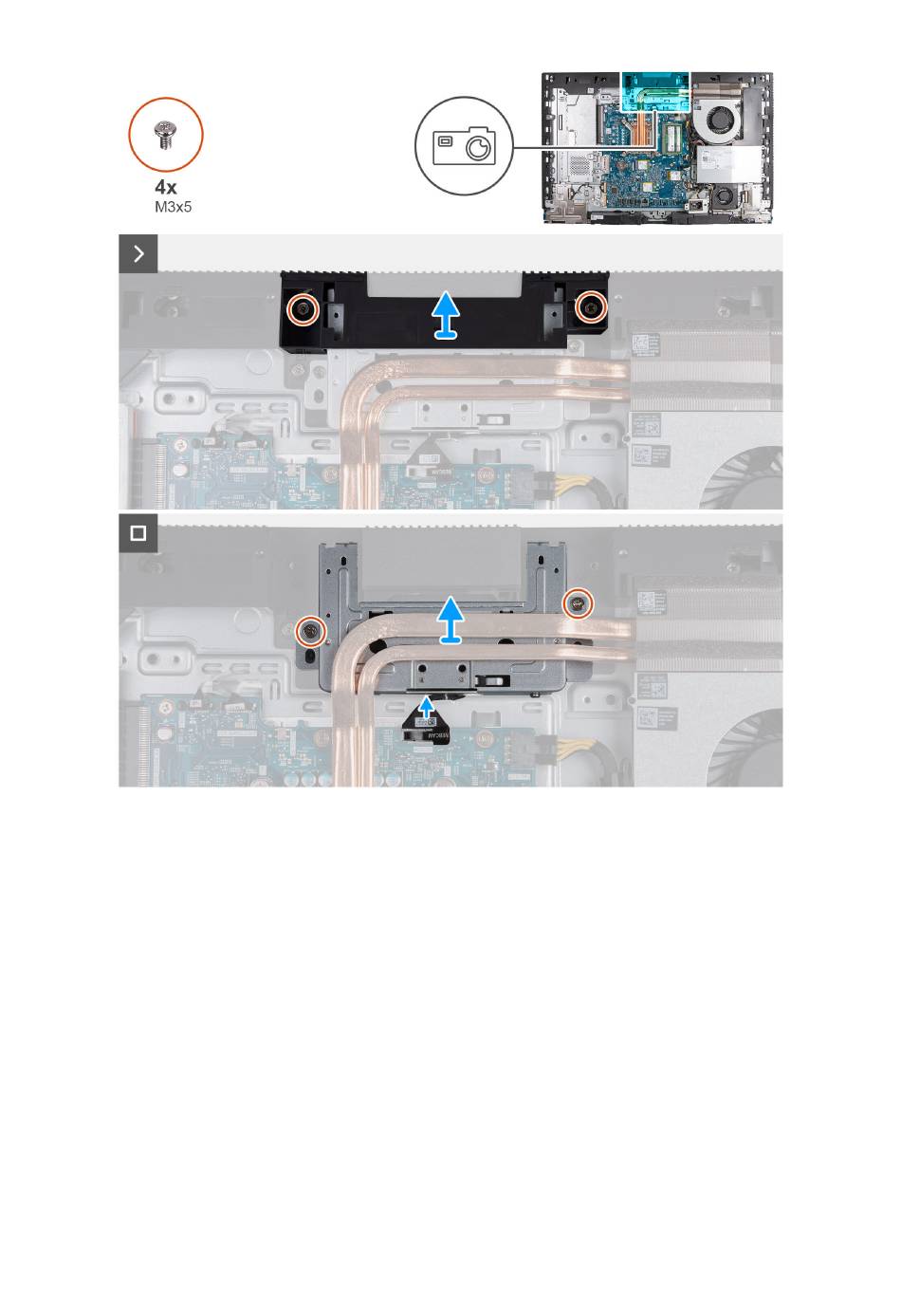

Afbeelding 45. De intrekbare camera-eenheid verwijderen
Stappen
1. Verwijder de twee schroeven (M3x5) waarmee de beugel van de camera-eenheid aan de basis van de beeldschermeenheid is
bevestigd.
2. Til de beugel van de camera-eenheid uit de basis van de beeldschermeenheid.
3. Gebruik het treklipje om de camerakabel los te koppelen van de connector (WEBCAM) op de systeemkaart.
4. Verwijder de twee schroeven (M3x5) waarmee de intrekbare camera aan de basis van het beeldscherm is bevestigd.
5. Til en schuif de intrekbare camera-eenheid uit de slot en onder de koelplaat en verwijder de intrekbare camera-eenheid weg van de
basis van de beeldschermeenheid.
De intrekbare camera-eenheid installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de intrekbare camera-eenheid aan en biedt een visuele weergave van de installatieprocedure.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
73
