4. Til de intrekbare camera-eenheid weg van de basis van de beeldschermeenheid.
De intrekbare camera-eenheid installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de intrekbare camera-eenheid aan en biedt een visuele weergave van de installatieprocedure.

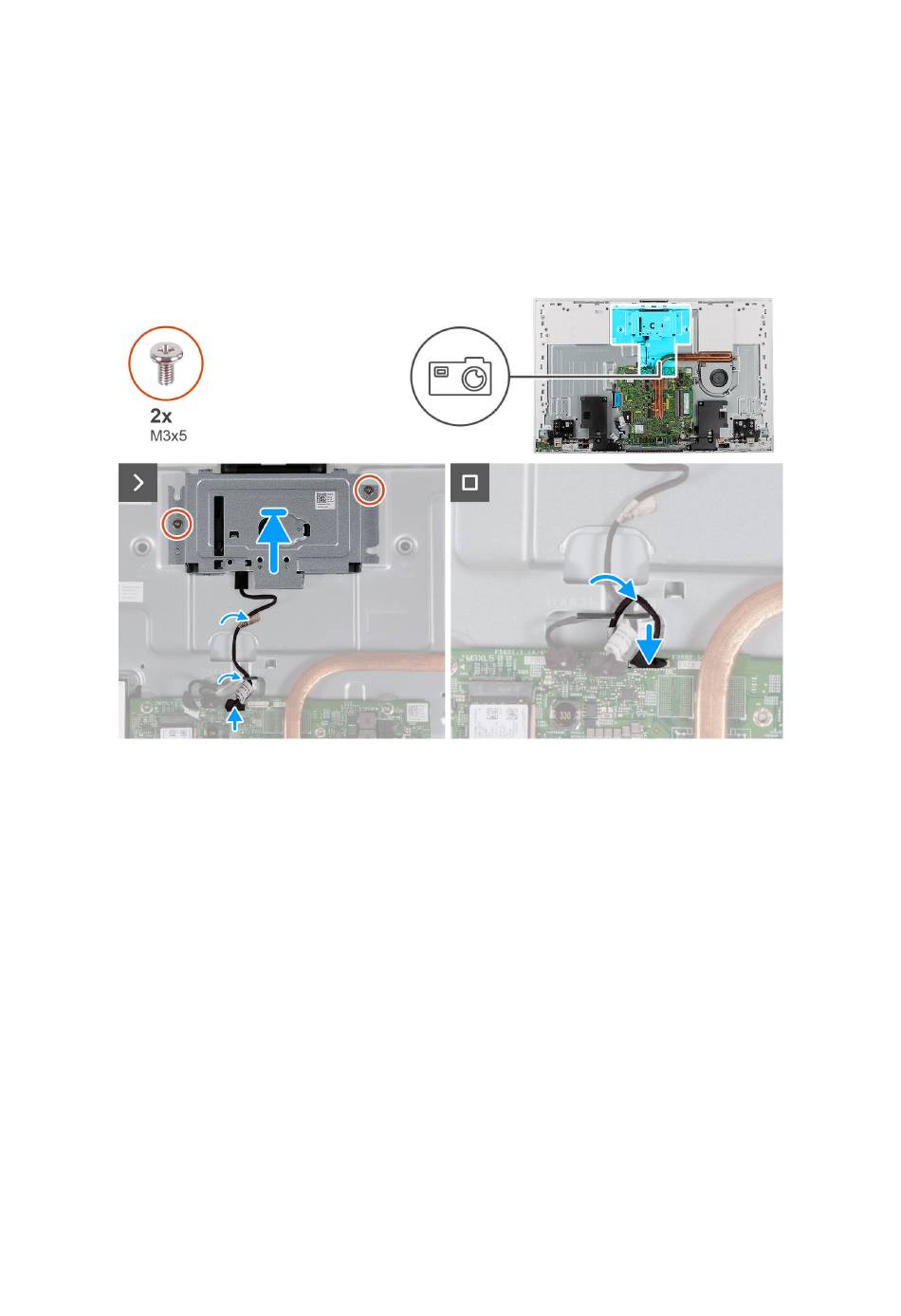

Afbeelding 35. De camera installeren
Stappen
1. Schuif en til de intrekbare camera-eenheid uit de basis van de beeldschermeenheid.
2. Plaats de twee schroeven (M3x5) waarmee de intrekbare camera aan de basis van het beeldscherm is bevestigd terug.
3. Breng de tape aan waarmee de camerakabel aan de basis van de beeldschermeenheid wordt bevestigd.
4. Sluit de kabel van de IR-camera aan op de connector (WEBCAM) op de systeemkaart.
Vervolgstappen
1. Plaats het systeemkaartschild.
2. Installeer de I/O-afdekplaat.
3. Installeer het achterpaneel.
4. Plaats de standaard.
5. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
