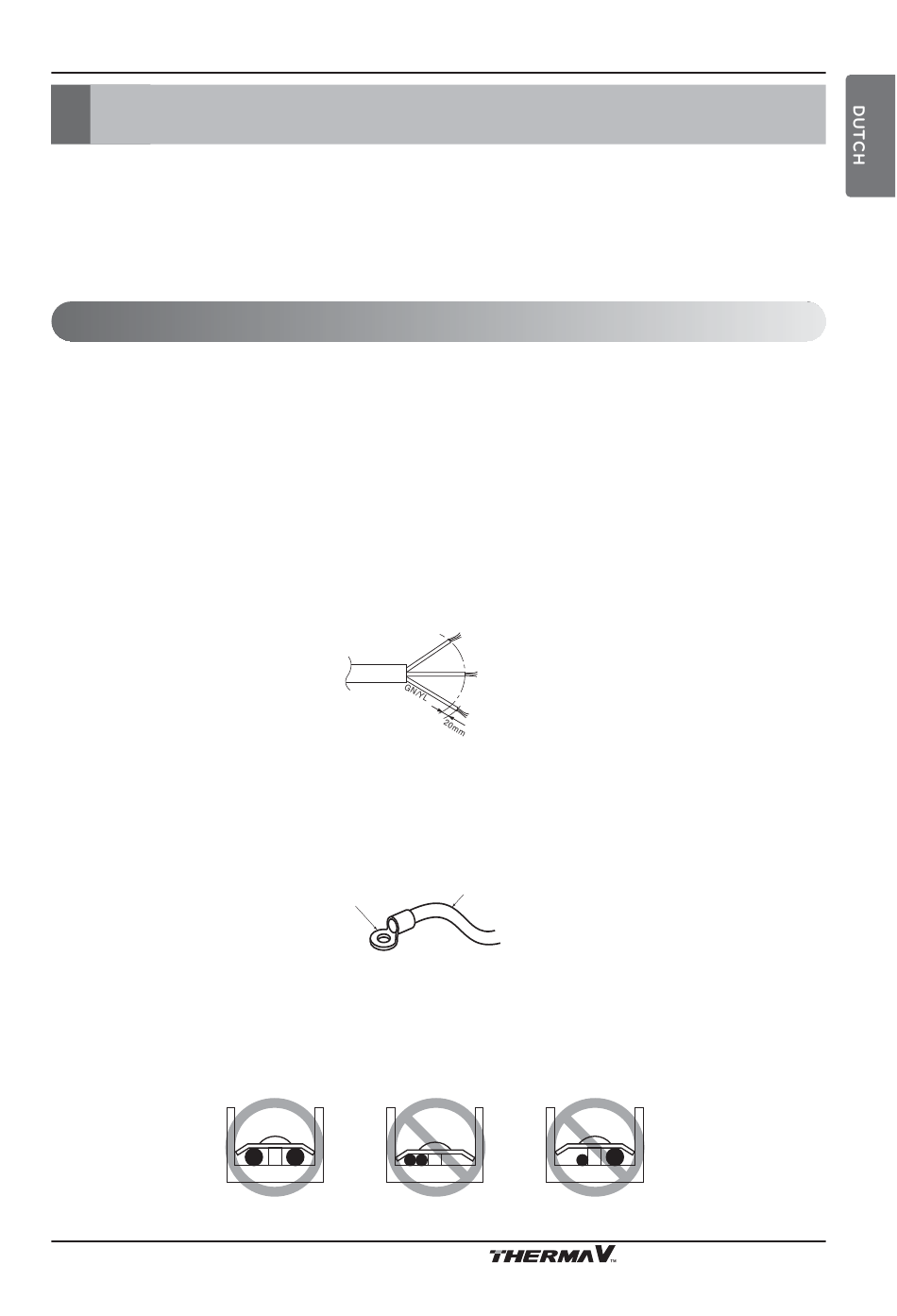

5. Elektrische bedrading en waterleidingen voor de eenheid
In dit hoofdstuk worden de procedures voor het aansluiten van de waterleidingen en de elektrische
bedrading beschreven.
De waterleidingprocedures beschrijven het aansluiten van de waterleiding en watervoorziening, het vullen
met water en de isolatie van de waterleidingen.
In een apart hoofdstuk wordt het aansluiten van accessoires, zoals een elektrische verwarming, boiler,
thermostaat, 3-wegklep of 2-wegklep, enzovoort beschreven.
Elektrische bedrading
De netvoedingskabel is een kabel die wordt gebruikt om de eenheid van externe elektrische voeding te voorzien.
Deze kabel wordt doorgaans aangesloten tussen de externe voedingsbron (zoals een hoofdstroomverdeelkast of
het huis van de gebruiker) en de eenheid.
De procedure voor het aansluiten van de elektrische bedrading van de eenheid bestaat uit vier stappen.
Voordat u met het aansluiten van de elektrische bedrading begint, moet u controleren of deze voldoet aan de
specificaties voor de bedrading, en moet u tevens de volgende aanwijzingen en voorzorgsmaatregelen ZEER
zorgvuldig lezen.
Specificaties voor de bedrading
Specificatie voor de netvoedingskabel: de netvoedingskabel die op de eenheid is aangesloten
moet voldoen aan IEC 60245 of HD 22.4 S4 (rubber-geïsoleerde kabel van type 60245 IEC 66 of
H07RN-F)
Als de netvoedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, zijn
geautoriseerde reparateur of een gelijkwaardig vakbekwame persoon om gevaar te vermijden.
Specificaties voor het aansluiten van de netvoedingskabel en verwante
voorzorgsmaatregelen:
gebruik ronde klemaansluitschoenen voor aansluiting op het aansluitblok voor netvoeding.
Indien niet beschikbaar, volg onderstaande instructies.
• Sluit geen elektrische draden van verschillende dikten aan op het aansluitblok voor de netvoeding.
(Loszittende netvoedingsdraden kunnen een abnormale warmteontwikkeling veroorzaken.)
• Als elektrische draden van dezelfde dikte worden aangesloten, doet u dit zoals aangegeven in de
afbeelding.
Elektrische bedrading en waterleidingen voor de eenheid
1 fase(Ø)
Netvoedingsdraad
Ronde klemaansluitschoen
Installatiehandleiding 27
