Accessoires installeren
Boilerset installeren
Volg onderstaande stappen 1 ~ 5.

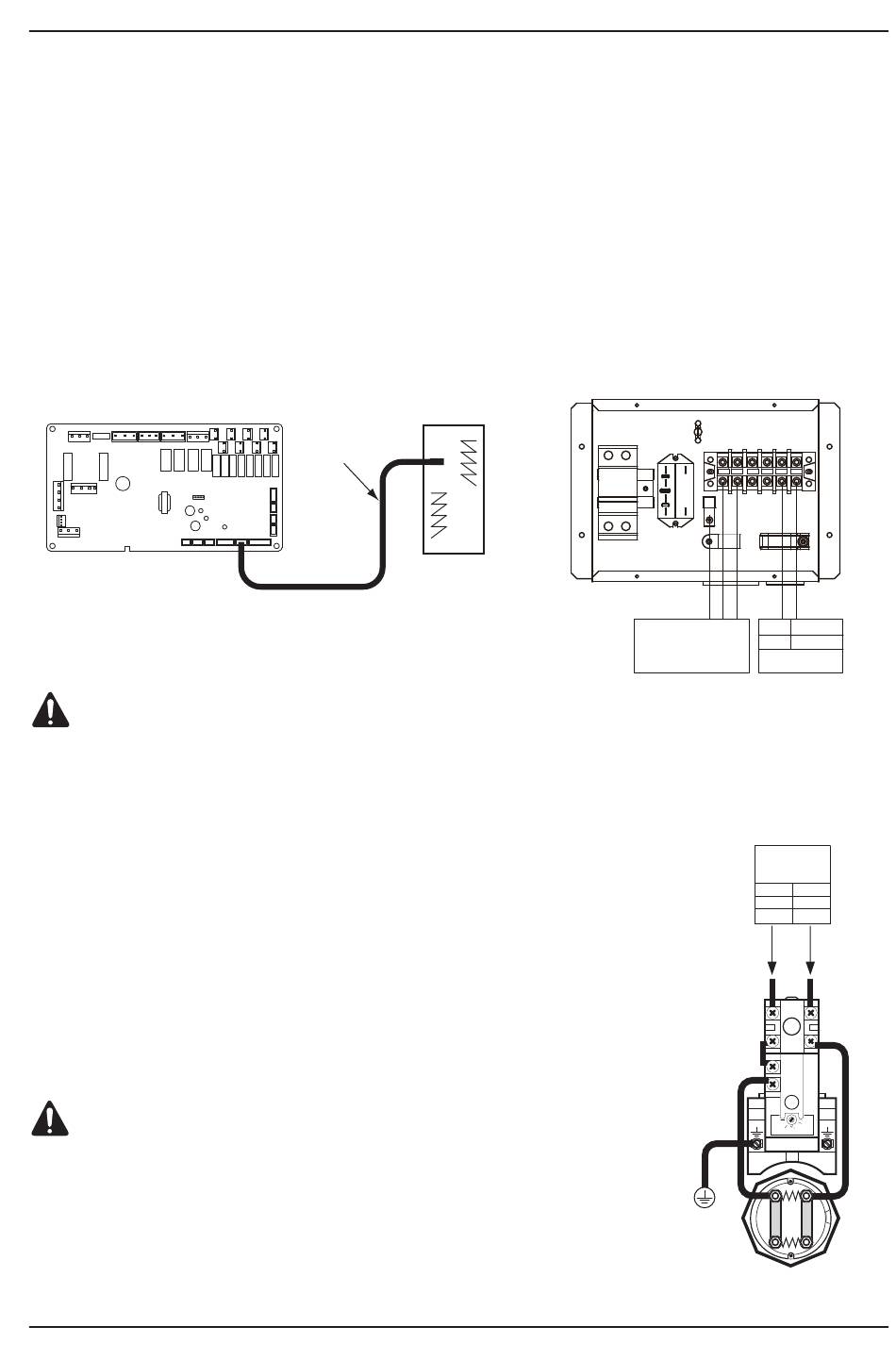

Stap 1. Pak de watertankset uit en monteer hem aan de wand.
Stap 2. Sluit de watertankset aan op de netspanning zoals in de onderstaande afbeelding 2 is
aangegeven.
Stap 3. Sluit de watertankset aan op de hoofd-pcb-kaart 1 zoals in de onderstaande afbeelding 2 is
aangegeven.
Stap 4. Sluit het netsnoer voor de boiler aan. Deze aansluiting bevindt zich in de boiler. Zie de volgende
pagina voor meer informatie.
Stap 5. Zoek de sensor voor de boiler. Sluit de sensor aan op 'CN_TH4' (rode connector) van
hoofdprintplaat 1. De sensor moet op het desbetreffende gat in de boiler worden aangesloten.
CN-TH4
LET OP
Installeren van de sensor
Plaats de sensor in de sensorsocket en zet de sensor goed vast.
Bedrading van boilerverwarming aansluiten
Stap 1. Verwijder het paneel van het verwarmingselement in de boiler.
De verwarmer zit in de boiler.
Stap 2. Zoek het aansluitblokje in de watertankset op en sluit de draden aan
zoals hieronder aangegeven.
(L): Spanningvoerend signaal van watertankset naar verwarmingsunit zoals
in afbeelding 3.
(N): Nulsignaal van watertankset naar verwarmingsunit zoals in afbeelding 3.
WAARSCHUWING
Specificaties van bedrading
• De doorsnede van de draad moet 5mm
De temperatuur op de thermostaat instellen
• Voor de juiste werking wordt aangeraden de temperatuur van de
thermostaat op het maximum in te stellen (symbool op de afbeelding).
44 Lucht-water-warmtepomp
Sensor
voor de boiler
Boiler
Fig. 1
2
zijn.
1
2
3
4
5
6
6
7
Main Power
BR
BL
220-240
Main PCB
Fig. 2
Aansluitblok
in de
watertankset
3
4
L
N
BR
BL
(L)
(N)
A
Fig. 3
