Accessoires installeren
Bedrading van thermostaat aansluiten
Volg onderstaande stappen 1 ~ 6.

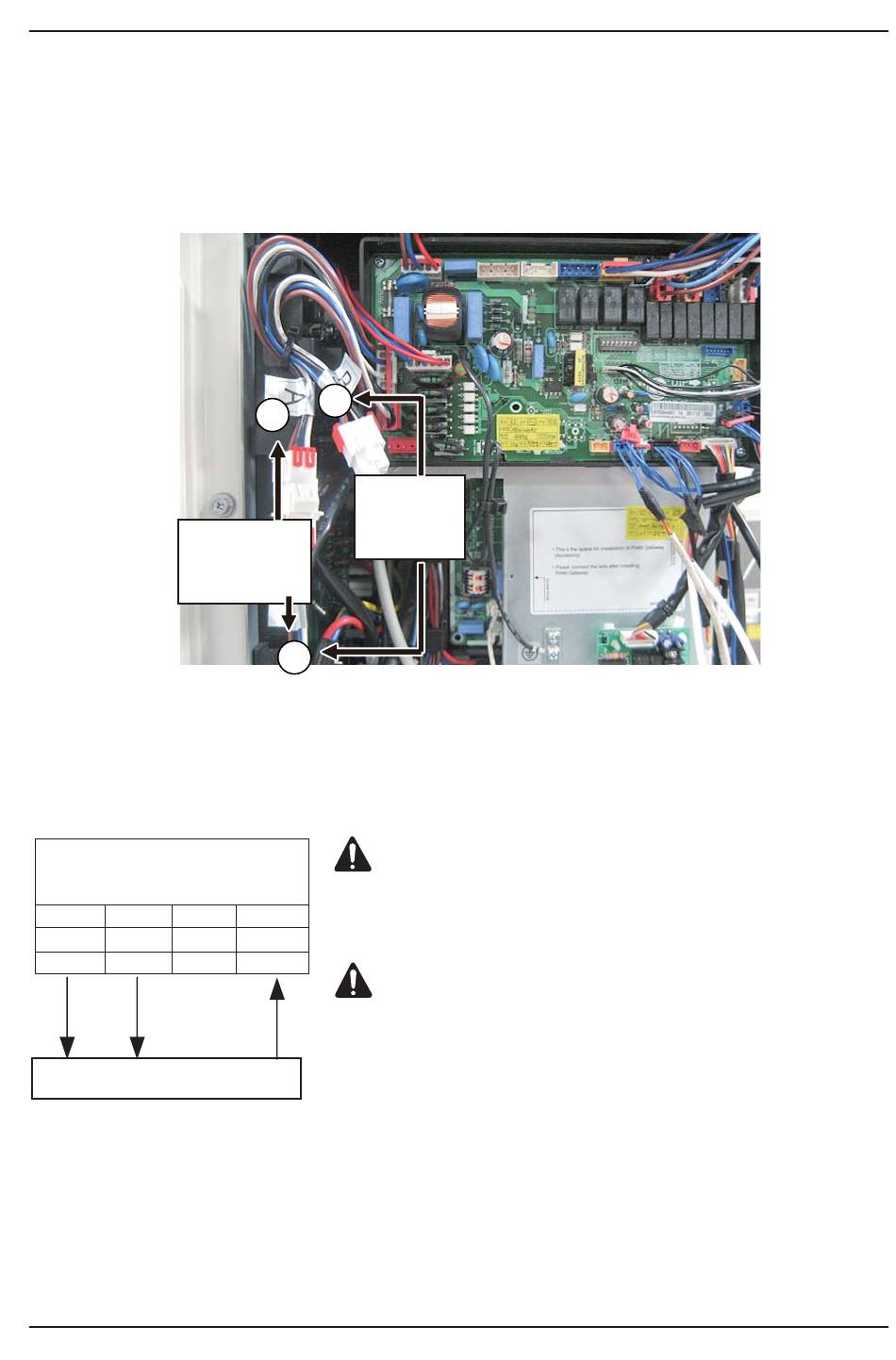

Stap 1. Verwijder het voorpaneel van de eenheid en open de schakelkast.
Stap 2. Controleer het voltage van de thermostaat. Als dit 1~ 230 V is, gaat u verder met stap 4.
Is dit 1~ 24 V, dan gaat u verder met stap 3.
Stap 3. Zoek de aansluitkabels A en C. Maak deze kabels los en sluit kabels B en C aan.
Maak eerst
de kabels
A en C los.
Stap 4. Als de thermostaat alleen een thermostaat voor verwarmen is, gaat u verder met stap 5.
Is het een thermostaat voor verwarmen en koelen, dan gaat u verder met stap 6.
Stap 5. Zoek het aansluitblok en sluit de bedrading aan (zie onderstaand schema).
Ga vervolgens verder met stap 6.
THERMOSTAAT
(standaard: 1~ 230 V)
1
2
L
N
L1
BR
BL
WH
(L)
(N)
Thermostaat
(L): stroomsignaal van de printplaat naar de thermostaat
(N): neutraal signaal van de printplaat naar de thermostaat
(H): verwarmingssignaal van de printplaat naar de thermostaat
38 Lucht-water-warmtepomp
B
A
Sluit vervolgens
kabels
B en C aan.
C
Mechanische thermostaat.
3
4
Sluit draad (N) niet aan, aangezien mechanische thermostaten geen
L2
stroom nodig hebben.
BK
(H)
Sluit geen externe elektrische apparaten aan.
Draad (L) en (N) mogen alleen bij elektrische thermostaten worden
gebruikt.
Sluit nooit andere elektrische apparaten aan, zoals kleppen,
ventilatoren, enzovoort.
Als u dat wel doet, kan printplaat 1 ernstig worden beschadigd.
WAARSCHUWING
LET OP
