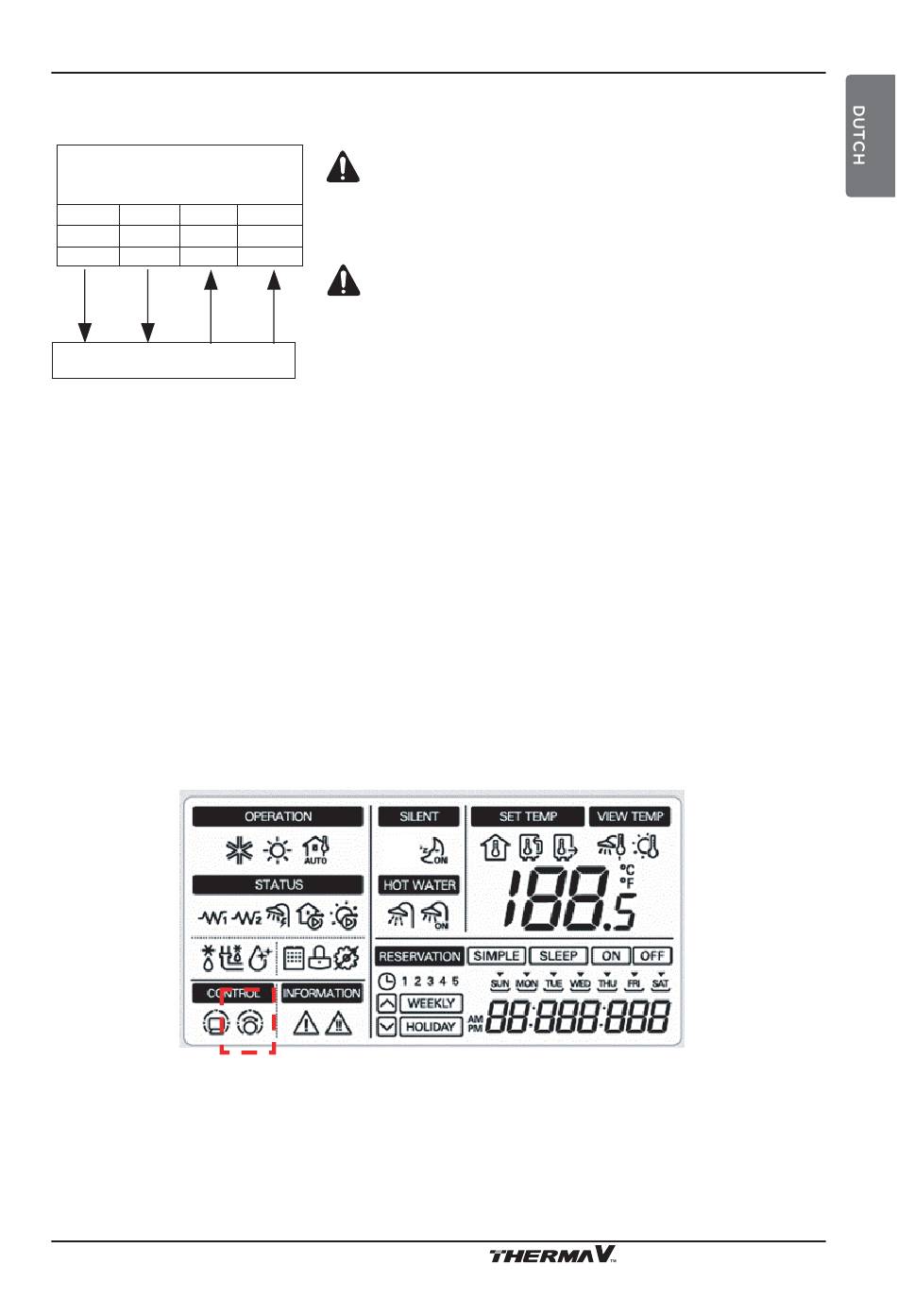

Stap 6. Zoek het aansluitblok en sluit de bedrading aan (zie onderstaand schema).
THERMOSTAAT
(standaard: 1~ 230 V)
1
2
3
L
N
L1
BR
BL
WH
(L)
(N)
(C)
Thermostaat
(L): stroomsignaal van de printplaat naar de thermostaat
(N): neutraal signaal van de printplaat naar de thermostaat
(C): koelingssignaal van de thermostaat naar de printplaat
(H): verwarmingssignaal van de printplaat naar de thermostaat
Laatste controle
• Instelling DIP-switch:
Stel DIP-switch 8 in op ʻONʼ (Aan). Zie de instelling van het systeem in hoofdstuk 7.
Als de DIP-switch anders wordt ingesteld, wordt de thermostaat niet door de eenheid herkend.
• Bedieningspaneel:
- Het pictogram ʻThermostatʼ wordt op het bedieningspaneel weergegeven.
- Invoer via de knoppen is niet toegestaan.
Thermostaatpictogram
WAARSCHUWING
Mechanische thermostaat.
4
Sluit draad (N) niet aan, aangezien mechanische thermostaten geen
L2
stroom nodig hebben.
BK
LET OP
(H)
Sluit geen externe elektrische apparaten aan.
Draad (L) en (N) mogen alleen bij elektrische thermostaten worden
gebruikt.
Sluit nooit andere elektrische apparaten aan, zoals kleppen,
ventilatoren, enzovoort.
Als u dat wel doet, kan printplaat 1 ernstig worden beschadigd.
Accessoires installeren
Installatiehandleiding 39
