Voorzie altijd minstens 300 mm vrije ruimte onder de unit. De unit
moet bovendien ook minstens 100 mm boven de maximaal
verwachte sneeuwhoogte geplaatst zijn. Zie
monteren" op pagina 26
voor meer informatie.
In streken met heftige sneeuwval is het belangrijk om een
installatieplaats te selecteren waar de sneeuw GEEN invloed heeft
op de unit. Wanneer de sneeuw zijwaarts kan vallen, zorg ervoor dat
de spoel van de warmtewisselaar NIET door de sneeuw gehinderd
kan worden. Indien nodig, monteer een afdakje tegen de sneeuw en
een voetstukje.
6.2.3
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Houd rekening met de volgende richtlijnen:
Maximum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Minimum toegestane lengte voor de
koelmiddelleidingen tussen de binnenunit en de
buitenunit
Maximum toegestaan hoogteverschil tussen de
binnenunit en de buitenunit
Maximale equivalente leidinglengte tussen de 3-
wegklep en de binnenunit (voor installaties met
warmtapwatertank)
Maximale equivalente leidinglengte tussen de
warmtapwatertank en de binnenunit (voor
installaties met warmtapwatertank)
(a)
Leidingdiameter 0,75".

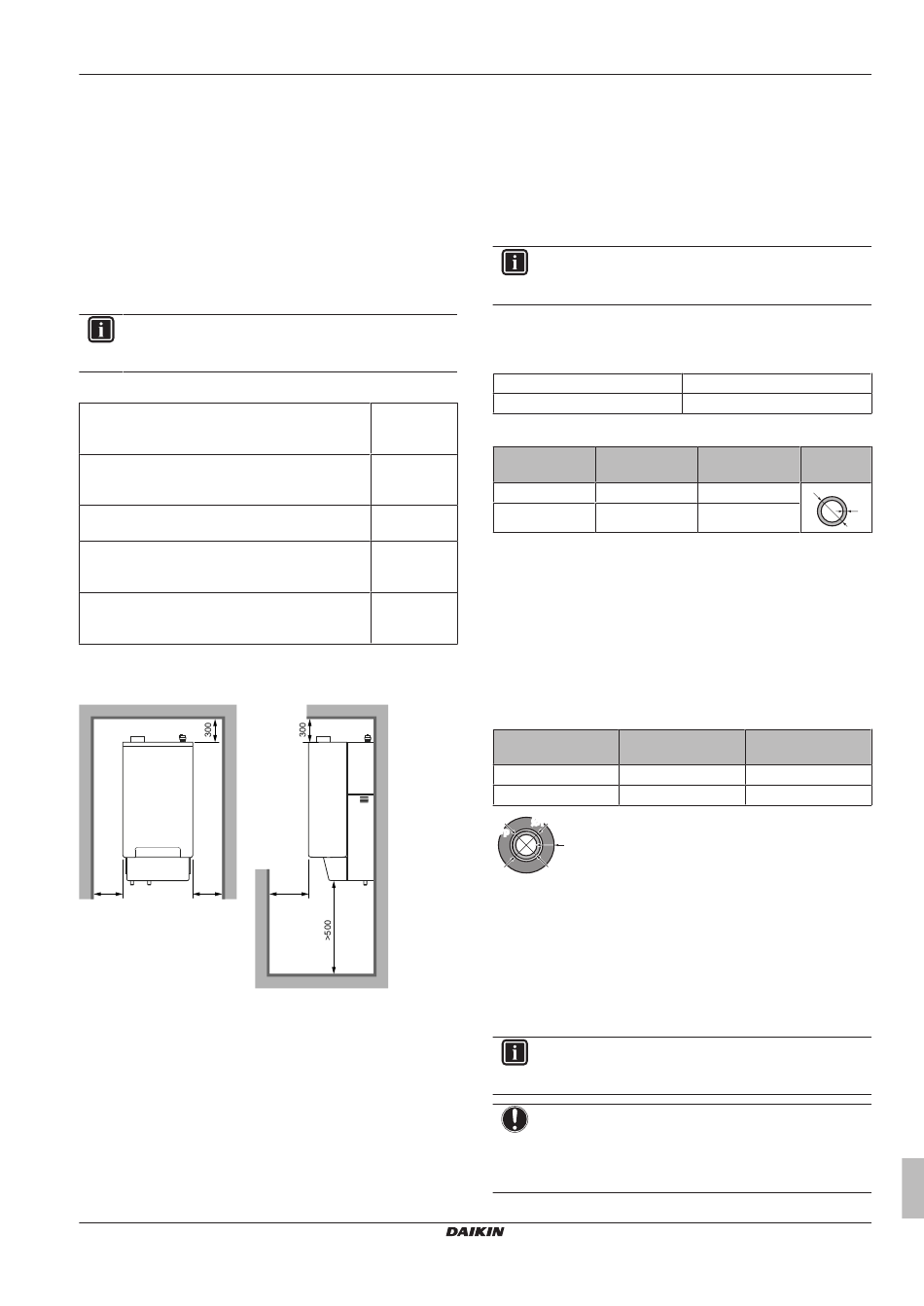

▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
10
350
(mm)
Installeer de unit NIET in een van de volgende plaatsen:
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
▪ Geluidsgevoelige zones (zoals naast een slaapkamer), zodat het
geproduceerd geluid in bedrijf geen overlast veroorzaakt.
▪ Op zeer vochtige plaatsen (rel. vochtigheid=max. 85%), bijv. een
badkamer.
▪ Op plaatsen onderhevig aan vorst. De omgevingstemperatuur
rond de binnenunit moet >5°C bedragen.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1C – 2018.06
"7.3 De buitenunit
20 m
3 m
20 m
(a)
3 m
(a)
10 m
500
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden bij omgevingstemperaturen van 5~35°C in de koelstand
en van 5~30°C in de verwarmingstand.
6.3
De koelmiddelleidingen
voorbereiden
6.3.1
Vereisten voor de koelmiddelleidingen
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos
koper.
▪ Diameter van de leidingen:
Vloeistofleiding
Gasleiding
▪ Hardingsgraad en dikte leidingen:
Buitendiameter
Hardingsgraad
(Ø)
6,4 mm (1/4")
Gegloeid (O)
15,9 mm (5/8")
Gegloeid (O)
(a)
Afhankelijk van de toepasselijke wetgeving en de maximale
bedrijfsdruk van de unit (zie "PS High" op het naamplaatje
van de unit), zijn mogelijk dikkere leidingen vereist.
6.3.2
De koelleidingen isoleren
▪ Neem polyethyleenschuim als isolatiemateriaal:
▪ met een warmteoverdrachtsfactor begrepen tussen 0,041 en
0,052 W/mK (0,035 en 0,045 kcal/mh°C)
▪ bestand tegen minstens 120°C
▪ Isolatiedikte
Buitendiameter van
Binnendiameter van
de buizen (Ø
)
de isolatie (Ø
p
6,4 mm (1/4")
8~10 mm
15,9 mm (5/8")
16~20 mm
Ø
Ø
i
i
Ø
Ø
p
p
t
Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.
6.4
De waterleidingen voorbereiden
6.4.1
Vereisten voor de watercircuits
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
OPMERKING
Wanneer kunststofleidingen worden gebruikt, zorg ervoor
dat
deze
zuurstofdiffusiedicht
DIN 4726. De diffusie van zuurstof naar de leidingen kan
overmatige corrosie veroorzaken.
Uitgebreide handleiding voor de installateur
6 Voorbereiding
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
(a)
Dikte (t)
Ø
≥0,8 mm
t
≥1,0 mm
Isolatiedikte (t)
)
i
10 mm
13 mm
zijn
overeenkomstig
19
