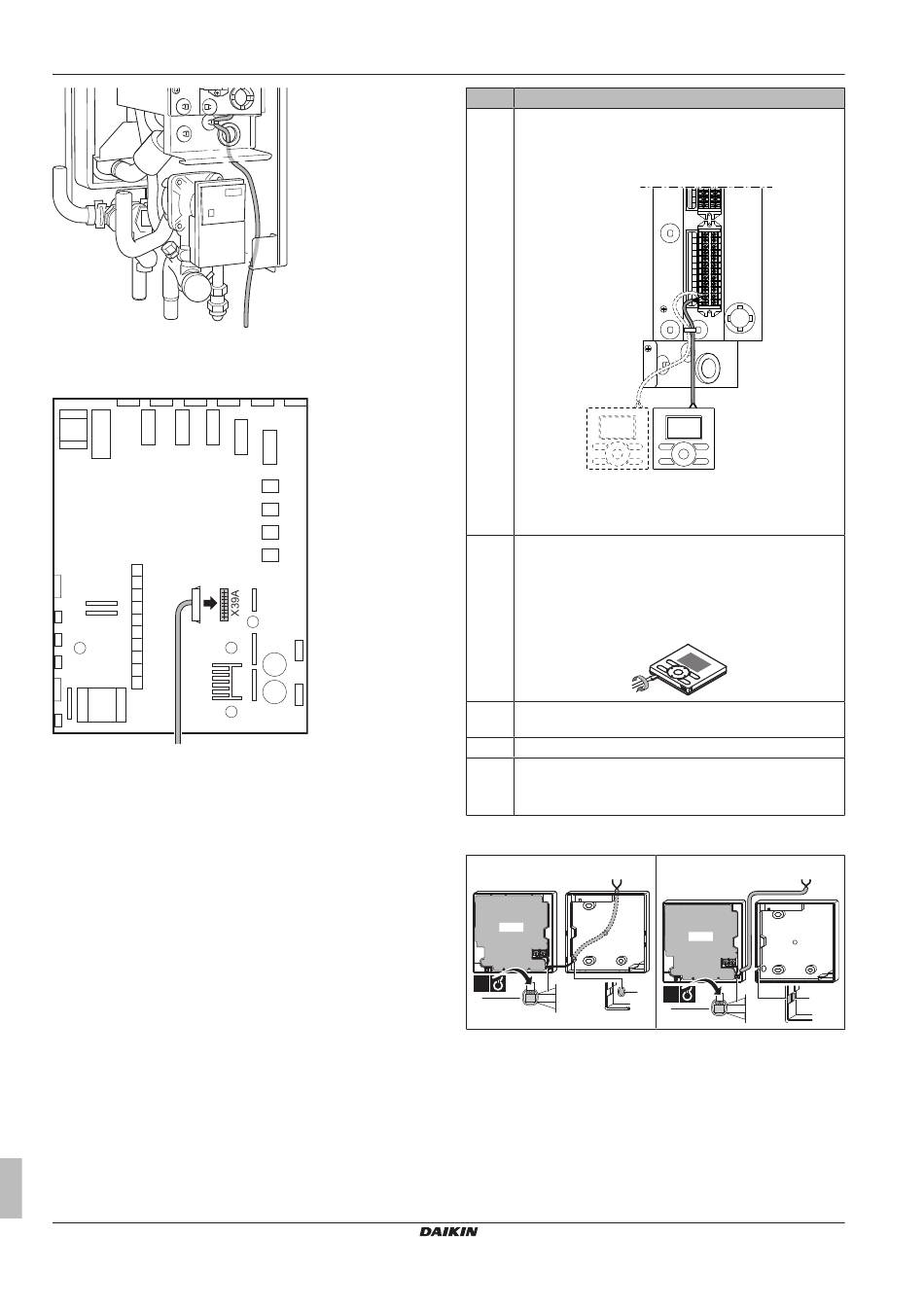

7 Installatie
7 Open het deksel van de schakelkast van de binnenunit.
8 Plug de binnenunitconnector in X39A van de printplaat van de
binnenunit.
9 Sluit het deksel van de schakelkast van de binnenunit.
10 Sluit de schakelkast van de gasboiler.
11 Sluit de gasboiler.
7.11.9
De gebruikersinterface aansluiten
▪ Als u 1 gebruikersinterface gebruikt, kunt u deze installeren bij de
binnenunit (voor bediening dichtbij de binnenunit), of in de ruimte
(indien gebruikt als kamerthermostaat).
▪ Als u 2 gebruikersinterfaces gebruikt, kunt u 1 gebruikersinterface
installeren bij de binnenunit (voor bediening dichtbij de
binnenunit), + 1 gebruikersinterface in de ruimte (gebruikt als
kamerthermostaat).
Uitgebreide handleiding voor de installateur
42
#
1
Sluit de kabel van de gebruikersinterface aan op de
binnenunit.
Bevestig de kabel met kabelbinders op de
kabelbinderbevestigingen.
b
a Hoofdgebruikersinterface
b Optionele gebruikersinterface
2
Steek een schroevendraaier in de openingen onderaan de
gebruikersinterface en maak voorzichtig de voorplaat los
van de wandplaat.
De printplaat bevindt zich in de voorplaat van de
gebruikersinterface. Wees voorzichtig om deze NIET te
beschadigen.
3
Bevestig de wandplaat van de gebruikersinterface op de
muur.
4
Sluit aan zoals getoond in 4A, 4B, 4C of 4D.
5
Zet de voorplaat terug op de wandplaat.
Wees voorzichtig de bedrading NIET te knijpen wanneer u
de frontplaat op de unit vastmaakt.
(a)
De hoofdgebruikersinterface is vereist voor de bediening,
maar moet afzonderlijk worden besteld (verplichte optie).
4A Langs de achterkant
PCB
1×
a
b
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
Actie
X1M
X5M
2
1
a
(a)
4B Langs links
PCB
1×
a
b
EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1C – 2018.06
