6 Voorbereiding
1
Elektrische voeding voor buitenunit
2
Elektrische voeding en doorverbindingskabel naar
binnenunit
3
Elektrische voeding voor gasboiler
4
Elektrische voeding met voorkeur kWh-tarief (spanningsvrij
contact)
5
Elektrische voeding met normaal kWh-tarief (om de
printplaat van de binnenunit te voeden in geval van
stroomonderbreking van de elektrische voeding met
voorkeur kWh-tarief)
Het volgende geldt ALLEEN voor de Franse markt: "prijs
blauwe dagen"
In Frankrijk is er een voorkeur kWh-tarief: "prijs blauwe dagen".
Deze prijs verdeelt de dagen van het jaar in:
▪ blauwe
dagen
(voorkeurelektriciteitsprijs,
warmtepomp te laten werken),
▪ witte dagen (ideaal om warmtepomp en hybrid te laten werken),
▪ en rode dagen (hoge elektriciteitsprijs, verkiesbaar om de boiler te
laten werken).
Aan te bevelen: gebruik contact (4) voor elektrische voeding met
voorkeur kWh-tarief om de boiler te verplichten tijdens rode dagen te
werken. Merk op dat het soms nodig is de meter zo in te stellen dat
deze het contact alleen op rode dagen sluit. Raadpleeg hiervoor
best de handleiding van de gebruikte meter.
De binnenunit en de gasboiler zijn NIET compatibel met andere
combinaties van contacten (bijv. gesloten contacten op witte/blauwe
dagen). Sluit de binnenunit en de gasboiler als volgt aan: zie de
afbeelding in kolom "NIET onderbroken elektrische voeding" in de
tabel hierboven.
6.5.4
Overzicht van de elektrische verbindingen
voor de uitwendige en inwendige
stelmotoren

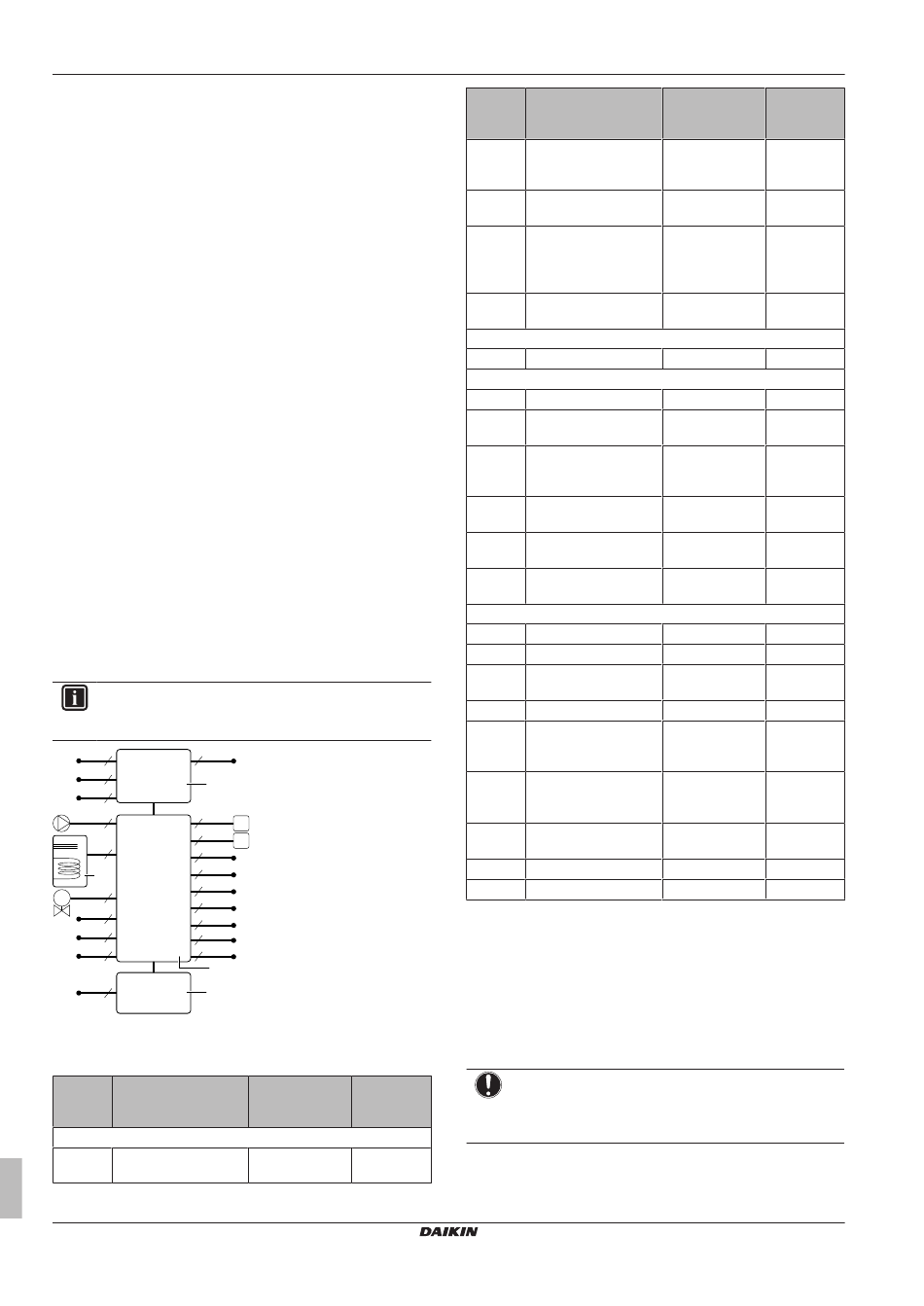

De volgende afbeelding illustreert de nodige ter plaatse te voorziene
bedrading.
INFORMATIE
De volgende afbeelding is een voorbeeld en stemt mogelijk
NIET overeen met de lay-out van uw installatie.
1
9
4
a
5
2
15
6
10
8
11
12
d
13
7
M
14
16
18
17
20
19
21
b
3
c
a
Buitenunit
b
Binnenunit
c
Gasboiler
d
Warmtapwatertank
Onderde
Beschrijving
el
Elektrische voeding van buitenunit en binnenunit
1
Elektrische voeding
voor buitenunit
Uitgebreide handleiding voor de installateur
24
ideaal
om
de
Draden
Maximumstr
oom in
functie
(a)
2+GND
Onderde
Beschrijving
el
2
Elektrische voeding en
doorverbindingskabel
naar binnenunit
3
Elektrische voeding
gasketel
4
Elektrische voeding
met voorkeur kWh-
tarief (spanningsvrij
contact)
5
Elektrische voeding
met normaal kWh-tarief
Gebruikersinterface
6
Gebruikersinterface
Optionele uitrustingen
7
3‑wegsklep
8
Thermistortank voor
warm tapwater
9
Elektrische voeding
voor
bodemplaatverwarming
10
Kamerthermostaat/
warmtepompconvector
11
Buitenomgevingstempe
ratuursensor
12
Binnenomgevingstemp
eratuursensor
Ter plaatse te voorziene onderdelen
13
Afsluiter
14
Elektriciteitsmeter
15
Pomp voor warm
tapwater
16
Alarmuitgang
17
Omschakeling naar
externe
warmtebronregeling
18
Bediening
ruimtekoeling/
verwarming
19
Digitale ingangen
energieverbruik
20
Gasmeter
21
Veiligheidsthermostaat 2
(a)
Zie naamplaatje op buitenunit.
(b)
Minimum kabeldoorsnede 0,75 mm².
(c)
Gebruik de bij de ketel meegeleverde kabel.
(d)
De thermistor en aansluitdraad (12 m) worden bij de tank
voor warm tapwater geleverd.
(e)
Kabeldoorsnede 0,75 mm² tot 1,25 mm², maximumlengte:
50 m. Een spanningsvrij contact zorgt voor de minimale
belasting van 15 V DC gelijkstroom, 10 mA.
(f)
Kabeldoorsnede 0,75 mm² tot 1,25 mm²; maximumlengte:
500 m. Geschikt om zowel de enkele gebruikersinterface
als de dubbele gebruikersinterface aan te sluiten.
(g)
Kabeldoorsnede 1,5 mm
OPMERKING
Meer technische specificaties van de verschillende
aansluitingen staan vermeld op de binnenzijde van de
binnenunit.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
Draden
Maximumstr
oom in
functie
(g)
3+GND
(c)
2+GND
(e)
2
2
6,3 A
(f)
2
(b)
3
100 mA
(d)
2
(b)
2
(b)
3 of 4
100 mA
(b)
2
(b)
2
(b)
2
100 mA
(b)
2
(b)
2
(b)
2
(b)
2
(b)
2
(b)
2 (per
ingangssignaal)
(b)
2
(e)
2
; maximumlengte: 50 m.
EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1C – 2018.06
