De gasketel monteren
VOORZICHTIG
▪ Wanneer u de verschillende afdichtingen plaatst,
controleer deze dan op beschadiging, verharding,
scheuren of haarscheurtjes en/of verkleuring. Vervang
ze indien nodig.
▪ Controleer de positie van de afdichtingen.
▪ De sensoren S1 en/of S2 niet of niet correct te
plaatsen, kan ernstige schade veroorzaken
▪ De garantie wordt ongeldig door de verwijderde
onderdelen NIET correct terug te plaatsen.
1 Controleer de correcte positie van de afdichting rond het
voorste deksel.
2 Plaats het voorste deksel op de warmtewisselaar en maak het
vast met behulp van de inbusschroeven en gekartelde
borgveren.
3 Span de inbusschroeven evenveel aan met de hand door de
zeskantsleutel rechtsom te draaien.
4 Plaats de gasaansluiting onder de gasklep.
5 Plaats de connector op de ventilator en de ontstekingseenheid
op de gasklep.

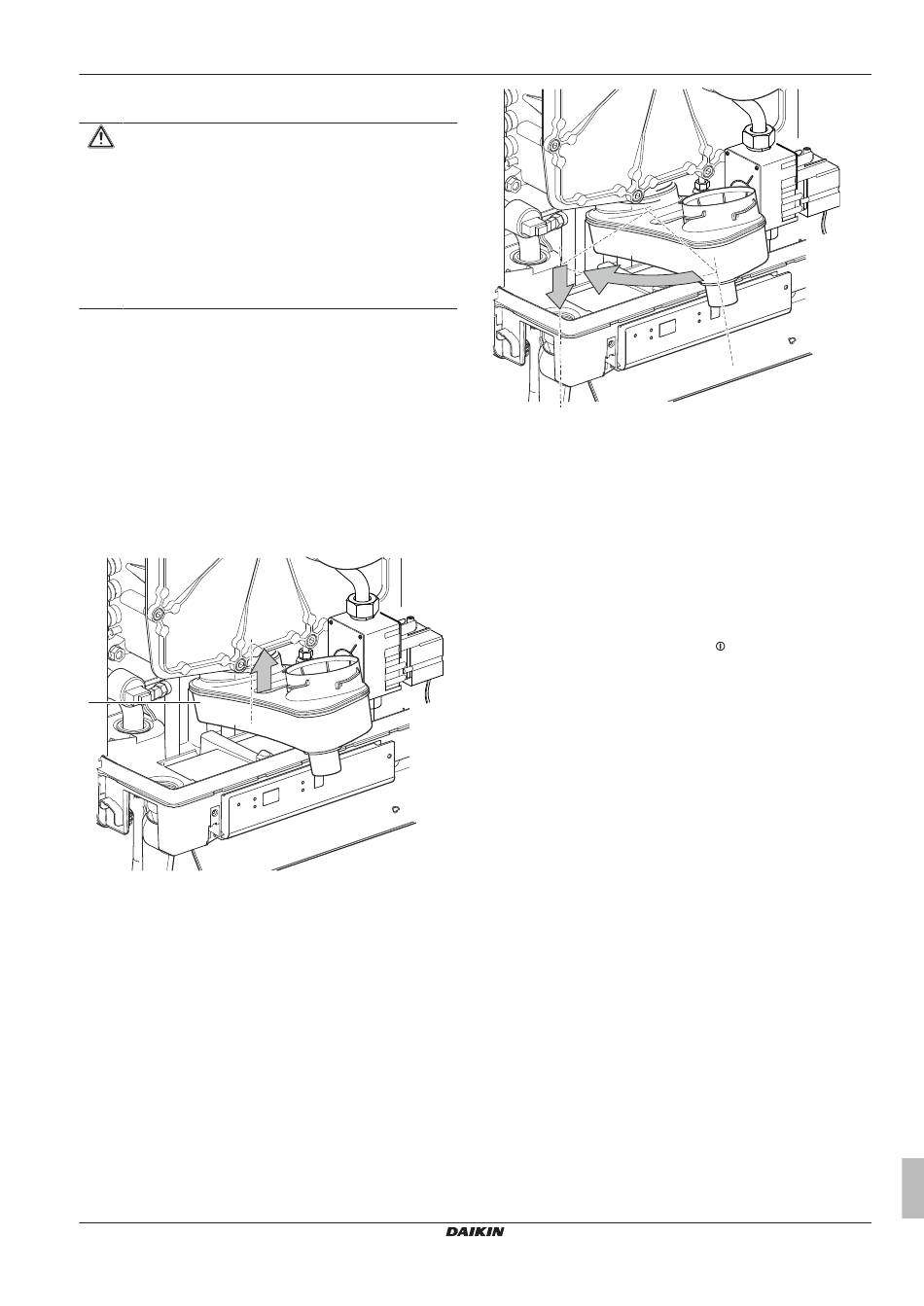

6 Plaats de condensatielekbak door de wisselaaruitlaatstomp
over te schuiven met de condensatieopvangbakaansluiting nog
voor de basisbak.
a
a
Basisbak
7 Draai de condensatielekbak naar links en duw deze naar
beneden in de condensatieopvangbakaansluiting. Zorg er
hierbij voor dat de achterkant van de condensatieafvoer rust op
de beugel van de achterkant van de basisbak.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1C – 2018.06
13 Opsporen en verhelpen van storingen
8 Vul de condensatieopvangbak met water en plaats deze op de
aansluiting onder de condensatielekbak.
9 Schuif de schoorsteenpijp, linksom draaiend, met de bovenkant
rond de schoorsteenadapter in het bovenste deksel.
10 Steek de onderkant in de condensatielekbak en draai de
koppelingsmoer rechtsom vast.
11 Open de gastap en controleer de gasaansluitingen onder de
gasklep en op de montagebeugel op lekkage.
12 Controleer de ruimtenverwarming en de waterleidingen op
lekkage.
13 Zet de voeding aan.
14 Schakel het apparaat in door op de -knop te drukken.
15 Controleer het voorste deksel, de ventilatoraansluiting op het
voorste deksel en de schoorsteenpijponderdelen op lekkage.
16 Controleer de gas-/luchtaanpassing.
17 Plaats de behuizing, draai de 2 schroeven aan de linker- en
rechterzijde van het display vast.
18 Sluit het deksel van het display.
19 Controleer de verwarming en de warmwateraanvoer.
13
Opsporen en verhelpen van
storingen
13.1
Overzicht: Probleemoplossing
In dit hoofdstuk wordt beschreven wat u moet doen ingeval van
problemen.
Het bevat informatie over:
▪ Problemen op basis van symptomen oplossen
▪ Problemen op basis van storingscodes oplossen
Alvorens storingen op te sporen en te verhelpen
Voer een grondige visuele controle uit van de unit en zoek naar voor
de hand liggende defecten, zoals losse aansluitingen of kapotte
bedrading.
Uitgebreide handleiding voor de installateur
95
