7 Installatie

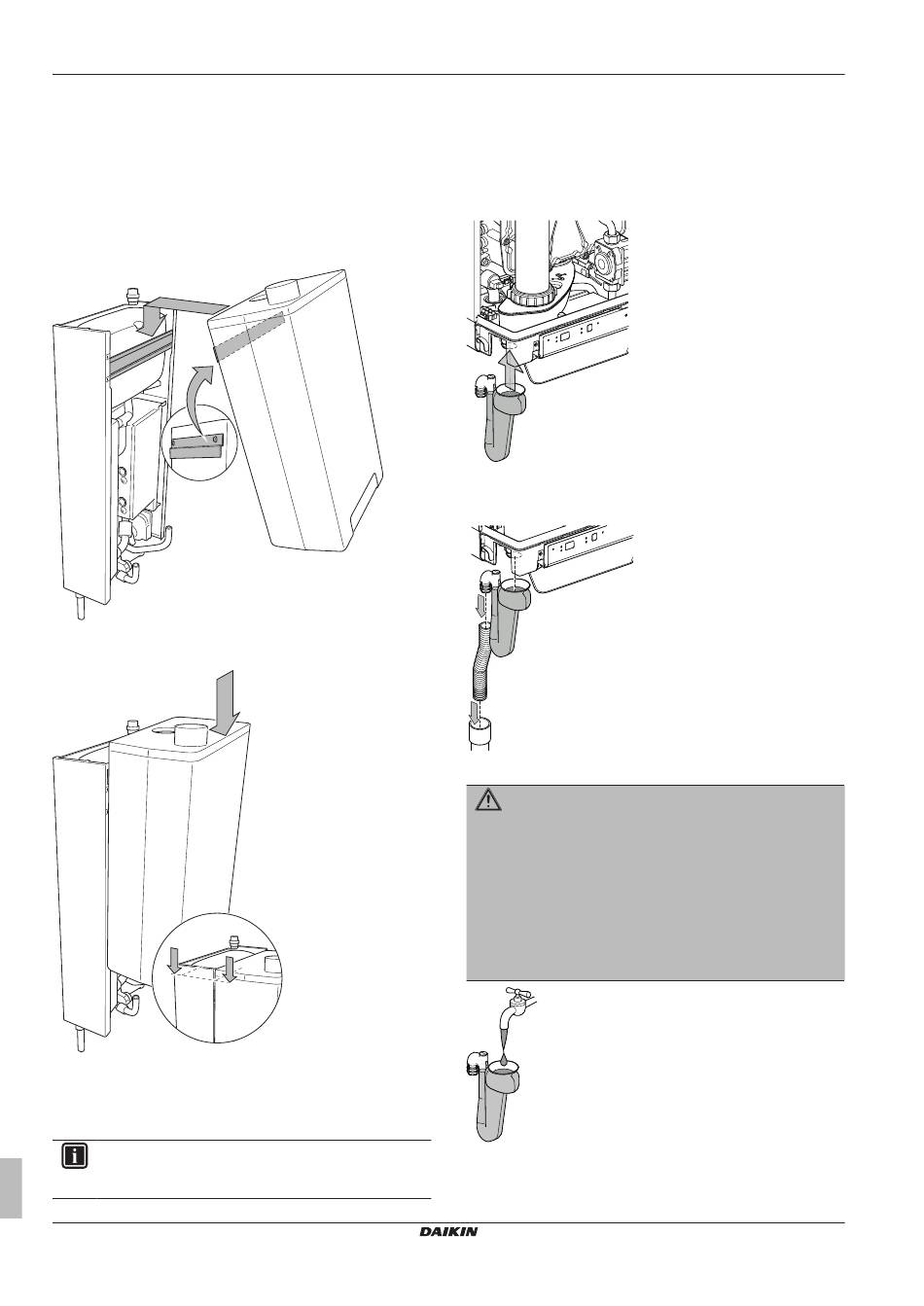

2 Verwijder de bovenste plaat van de binnenunit.
3 De
beugel
om
de
warmtepompmodule is reeds bevestigd op de achterzijde van
de gasboiler.
4 Hef de ketel op. Een persoon heft de gasboiler op aan de
linkerkant (linkerkant bovenaan en rechterkant onderaan) en
een andere persoon heft de gasboiler op aan de rechterkant
(linkerkant onderaan en rechterkant bovenaan).
5 Kantel de bovenzijde van de unit bij de positie van de
bevestigingsbeugel van de binnenunit.
6 Schuif de ketel naar beneden om de ketelbeugel op de
bevestigingsbeugel van de binnenunit te plaatsen.
7 Zorg dat de gasboiler correct is bevestigd en correct uitgelijnd
met de binnenunit.
7.5.2
De condensatieopvangbak installeren
INFORMATIE
De ketel is voorzien van een flexibele leiding van 25 mm
op de condensatieopvangbak.
Uitgebreide handleiding voor de installateur
30
ketel
te
bevestigen
op
Voorwaarde: De boiler MOET eerst worden geopend vooraleer de
condentatieopvangbak te plaatsen.
de
1 Plaats de flexibele leiding (toebehoren) op de uitlaat van de
condensatieopvangbak.
2 Vul de condensatieopvangbak met water.
3 Schuif de condensatieopvangbak zo ver mogelijk omhoog op
de condensatieafvoerconnector onder de gasketel.
4 Sluit de flexibele buis (indien van toepassing met de
overloopleiding van de drukveiligheidsklep) aan op de afvoer
via een open aansluiting.
WAARSCHUWING
▪ Vul de condensatieopvangbak ALTIJD met water en
plaats deze op de ketel alvorens de ketel op te starten.
Zie de onderstaande illustratie.
▪ Door de condensatieopvangbak NIET te plaatsen of te
vullen,
installatiekamer terechtkomen en gevaarlijke situaties
ontstaan!
▪ Om de condensatieopvangbak te plaatsen MOET het
voorste deksel naar voren worden getrokken of volledig
verwijderd.
EVLQ05+08CAV3 + EHYHBH05AA + EHYHBH/X08AA +
kunnen
schoorsteengassen
EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1C – 2018.06
in
de
