Honeywell VisionPRO TH8000 Installatiehandleiding

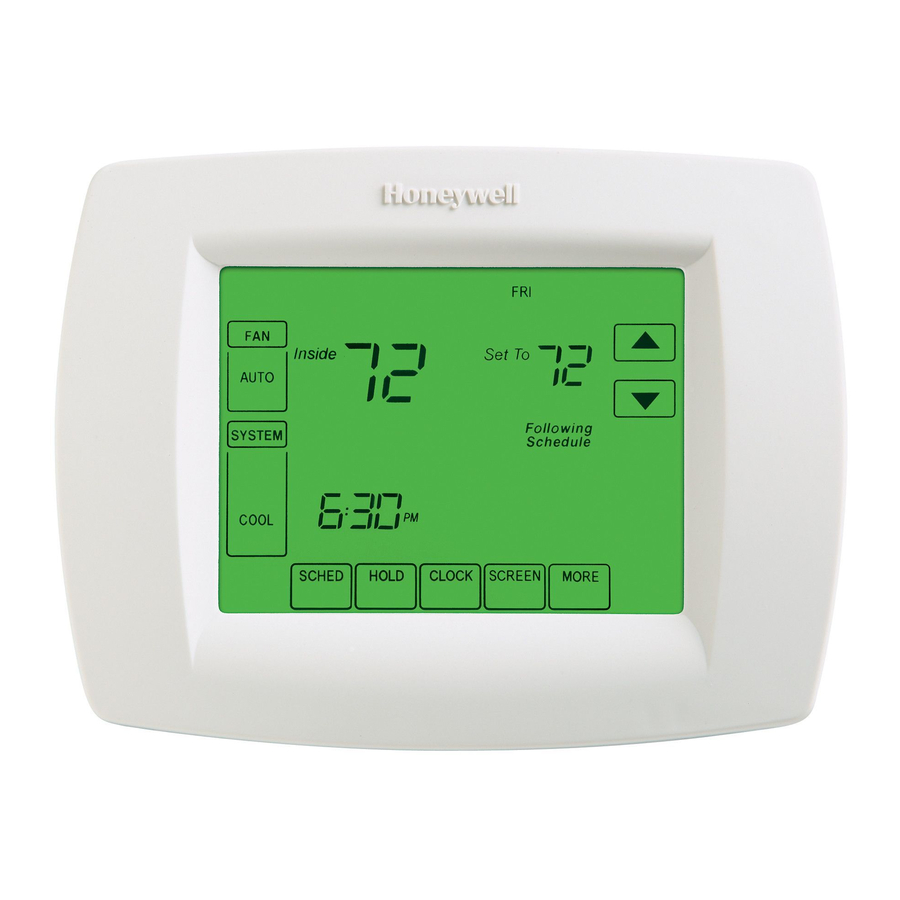

VisionPRO TH8000 Series

Deze handleiding behandelt de volgende modellen

  • TH8110U: Voor 1 verwarming/1 koelsysteem
  • TH8320U: Voor maximaal 3 verwarmings-/2 koelsystemen
  • TH8321U: Voor maximaal 3 verwarmings-/2 koelsystemen met ontvochtiging
    (Trek de thermostaat van de wandplaat en draai hem om om het modelnummer te vinden)

Systeemtypen

  • Gas-, olie- of elektrische verwarming met airconditioning
  • Warme lucht, warm water, hoogrendementovens, warmtepompen, stoom, zwaartekracht
  • Alleen verwarming — systemen met twee draden, stroom om zonekleppen te openen en sluiten (Series 20) en normaal open zonekleppen
  • Alleen verwarming met ventilator
  • Alleen koeling
  • 750 mV verwarmingssystemen

Deze thermostaat bevat een lithiumbatterij die perchloraatmateriaal kan bevatten.
Perchloraatmateriaal—speciale behandeling kan vereist zijn,
Zie www.dtsc.ca.gov/hazardouswaste/perchlorate

Wandplaatinstallatie

  1. Scheid de wandplaat van de thermostaat.
  2. Monteer de wandplaat zoals hieronder wordt weergegeven.

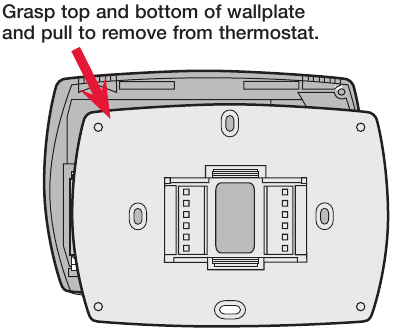

Wandplaatinstallatie Stap 1

Boor gaten van 3/16" voor gipsplaten. Boor gaten van 7/32" voor pleisterwerk.

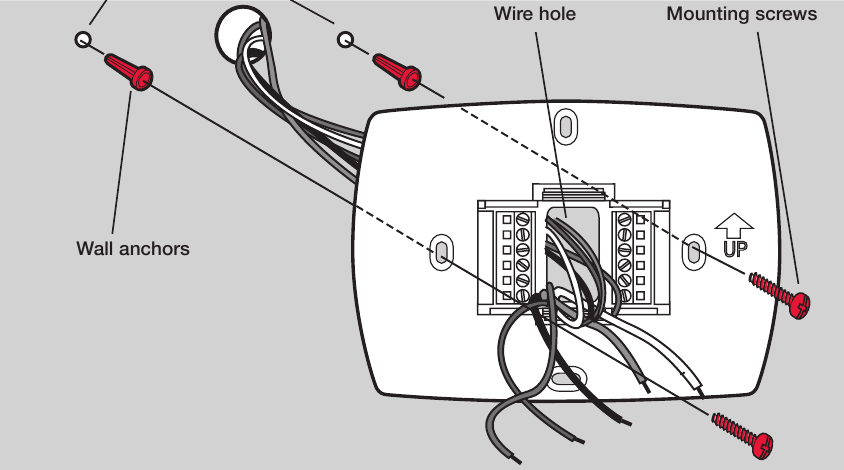

Wandplaatinstallatie Stap 2

Moet worden geïnstalleerd door een getrainde, ervaren technicus

  • Lees deze instructies zorgvuldig door. Het niet opvolgen van deze instructies kan het product beschadigen of een gevaarlijke situatie veroorzaken.


ELEKTRISCH GEVAAR
Kan elektrische schokken of schade aan apparatuur veroorzaken. Schakel de stroom uit voordat u met de installatie begint.


MELDING KWIKSILVER
Als dit product een regelaar vervangt die kwik in een verzegelde buis bevat, plaats de oude regelaar dan niet in de prullenbak. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor instructies over recycling en correcte verwijdering.

Stroomopties

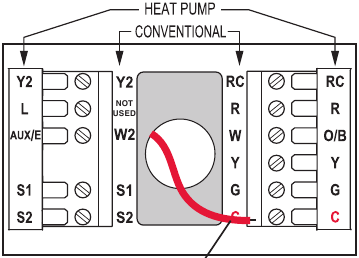

Stroomopties Stap 1
Voor 24VAC primaire voeding sluit u de gemeenschappelijke zijde van de transformator aan op de "C"-aansluiting.

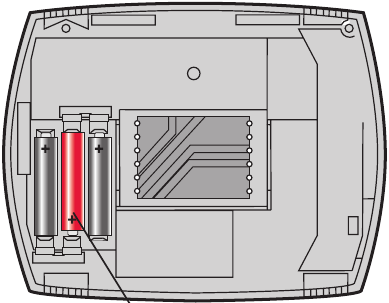

Stroomopties Stap 2
Plaats de meegeleverde batterijen voor primaire stroom of noodstroom.

Bedrading

Verwijder de in de fabriek geïnstalleerde jumper alleen voor systemen met twee transformatoren.

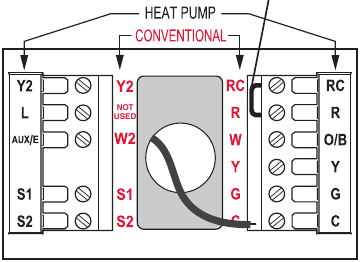

Bedradingsstap 1

Duw overtollige draad terug in de opening in de muur. Vul de muuropening met niet-brandbare isolatie.
Bedradingsstap 2

Terminalaanduidingen

Gearceerde gebieden hieronder zijn alleen van toepassing op TH8320/TH8321.

Conventionele terminalletters:
R Verwarmingsvermogen. Aansluiten op de secundaire zijde van de transformator van het verwarmingssysteem.
Rc Koelvermogen. Aansluiten op de secundaire zijde van de transformator van het koelsysteem.
C Gemeenschappelijke draad van de secundaire zijde van de koeltransformator (indien 2 transformatoren).
W Warmterelais 1e trap.
W2 Warmterelais 2e trap.
Y Compressorschakelaar 1e trap.
Y2 Compressorschakelaar 2e trap.
G Ventilatorrelais.
S1 Optionele buiten- of afstandssensor.
S2 Optionele buiten- of afstandssensor.

Terminalletters warmtepomp:
R Verwarmingsvermogen. Aansluiten op de secundaire zijde van de transformator van het verwarmingssysteem.
Rc Koelvermogen. Aansluiten op de secundaire zijde van de transformator van het koelsysteem.
C Gemeenschappelijke draad van de secundaire zijde van de transformator van het koelsysteem.
Y Compressorschakelaar 1e trap.
Y2 Compressorschakelaar 2e trap.
Aux/E Hulp-/noodwarmterelais.
G Ventilatorrelais.
L Warmtepomp reset (continu gevoed wanneer het systeem is ingesteld op Em Heat; systeemmonitor wanneer ingesteld op Heat, Cool of Off).
O/B Omschakelklep voor warmtepompen.
S1 Optionele buiten- of afstandssensor.
S2 Optionele buiten- of afstandssensor.

Bedradingshandleiding—conventionele systemen

Gearceerde gebieden hieronder zijn alleen van toepassing op TH8320/TH8321.

1H/1C-systeem (1 transformator) 1H/1C-systeem (2 transformatoren)
Rc Stroom [1] Rc Stroom (koeltransformator) [1, 2]
R [R+Rc verbonden door jumper] R Stroom (verwarmingstransformator) [1, 2]
W Warmterelais W Warmterelais
Y Compressorschakelaar Y Compressorschakelaar
G Ventilatorrelais G Ventilatorrelais
C 24VAC gemeenschappelijk [3] C 24VAC gemeenschappelijk [3, 4]
S1 Optionele buiten-/afstandssensor S1 Optionele buiten-/afstandssensor
S2 Optionele buiten-/afstandssensor S2 Optionele buiten-/afstandssensor
Alleen verwarmingssysteem Alleen verwarmingssysteem met ventilator
Rc Stroom [1] Rc Stroom [1]
R [R+Rc verbonden door jumper] R [R+Rc verbonden door jumper]
W Warmterelais W Warmterelais
C 24VAC gemeenschappelijk [3] G Ventilatorrelais
S1 Optionele buiten-/afstandssensor C 24VAC gemeenschappelijk [3]
S2 Optionele buiten-/afstandssensor S1 Optionele buiten-/afstandssensor
S2 Optionele buiten-/afstandssensor
Alleen verwarmingssysteem (Series 20) Alleen koelsysteem
Rc [R+Rc verbonden door jumper] Rc Stroom [1]
R Series 20 klepterminal "R" [1] R [R+Rc verbonden door jumper]
W Series 20 klepterminal "B" Y Compressorschakelaar
Y Series 20 klepterminal "W" G Ventilatorrelais
C 24VAC gemeenschappelijk [3] C 24VAC gemeenschappelijk [3]
S1 Optionele buiten-/afstandssensor S1 Optionele buiten-/afstandssensor
S2 Optionele buiten-/afstandssensor S2 Optionele buiten-/afstandssensor
2H/2C-systeem (1 transformator) 2H/2C-systeem (2 transformatoren)
Y2 Koelrelais 2 Y2 Koelrelais 2
W2 Warmterelais 2 W2 Warmterelais 2
Rc Stroom [1] Rc Stroom (koeltransformator) [1, 2]
R [R+Rc verbonden door jumper] R Stroom (verwarmingstransformator) [1, 2]
W Warmterelais 1 W Warmterelais 1
Y Koelrelais 1 Y Koelrelais 1
G Ventilatorrelais G Ventilatorrelais
C 24VAC gemeenschappelijk [3] C 24VAC gemeenschappelijk [3, 4]
S1 Optionele buiten-/afstandssensor S1 Optionele buiten-/afstandssensor
S2 Optionele buiten-/afstandssensor S2 Optionele buiten-/afstandssensor

Zie [opmerkingen] hieronder

[1] Stroomvoorziening. Zorg voor een mogelijkheid tot ontkoppeling en overbelastingsbeveiliging indien nodig.
[2] Verwijder de jumper voor systemen met 2 transformatoren.
[3] Optionele 24VAC gemeenschappelijke aansluiting.
[4] De gemeenschappelijke aansluiting moet afkomstig zijn van de koeltransformator.

Bedradingshandleiding—warmtepompsystemen

Gearceerde gebieden hieronder zijn alleen van toepassing op TH8320/TH8321.

1H/1C-warmtepomp (geen hulpwarmte) 2H/2C-warmtepomp (geen hulpwarmte)
Rc Stroom [1] Y2 Compressorrelais 2
R [R+Rc verbonden door jumper] Rc Stroom [1]
O/B Omschakelklep [5] R [R+Rc verbonden door jumper]
Y Compressorrelais O/B Omschakelklep [5]
G Ventilatorrelais Y Compressorrelais 1
C 24VAC gemeenschappelijk [3] G Ventilatorrelais
S1 Optionele buiten-/afstandssensor C 24VAC gemeenschappelijk [3]
S2 Optionele buiten-/afstandssensor S1 Optionele buiten-/afstandssensor
S2 Optionele buiten-/afstandssensor
2H/1C-warmtepomp (met hulpwarmte) 3H/2C-warmtepomp (met hulpwarmte)
L Apparatuurmonitor [6, 7] Y2 Compressorrelais 2
Aux/E Hulp-/noodwarmterelais (Warmte 2) L Apparatuurmonitor [6, 7]
Rc Stroom [1] Aux/E Hulp-/noodwarmterelais (Warmte 2)
R [R+Rc verbonden door jumper] Rc Stroom [1]
O/B Omschakelklep [5] R [R+Rc verbonden door jumper]
Y Compressorrelais O/B Omschakelklep [5]
G Ventilatorrelais Y Compressorrelais 1
C 24VAC gemeenschappelijk [3] G Ventilatorrelais
S1 Optionele buiten-/afstandssensor C 24VAC gemeenschappelijk [3]
S2 Optionele buiten-/afstandssensor S1 Optionele buiten-/afstandssensor
S2 Optionele buiten-/afstandssensor

Zie [opmerkingen] hieronder

[1] Stroomvoorziening. Zorg voor een mogelijkheid tot ontkoppeling en overbelastingsbeveiliging indien nodig.
[3] Optionele 24VAC gemeenschappelijke aansluiting.
[5] O/B ingesteld om te regelen als O of B in de installateursinstelling.
[6] Als de L-terminal wordt gebruikt, moet de 24VAC gemeenschappelijke (terminal C) worden aangesloten.
[7] Warmtepomp reset (continu gevoed wanneer de thermostaat is ingesteld op Em. Heat; systeemmonitor wanneer ingesteld op Heat, Cool of Off).

Verwijder het lipje en monteer de thermostaat

Verwijder het lipje.
Verwijder het lipje en monteer de thermostaat Stap 1

Lijn de pinnen op de achterkant van de thermostaat uit met de sleuven in de wandplaat en duw dan voorzichtig totdat de thermostaat op zijn plaats klikt.

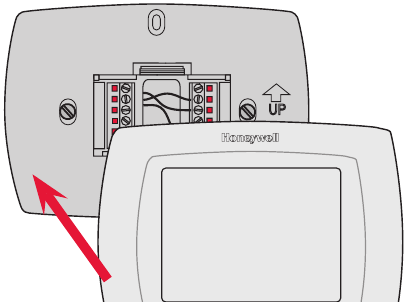

Verwijder het lipje en monteer de thermostaat Stap 2

Datum en tijd instellen

Druk op om de datum in te stellen
Druk op om de maand in te stellen
Druk op om het jaar in te stellen
Datum instellen
Druk op DONE om de wijzigingen op te slaan.

Druk op om de tijd in te stellen
Tijd instellen
Druk op DONE om op te slaan en af te sluiten.

Installatie-instellingen

  1. Druk op SYSTEM (SYSTEEM).

Installatie-instellingen Stap 1

  1. Houd deze twee knoppen ingedrukt tot het scherm verandert.

Installatie-instellingen Stap 2

  1. Wijzig de instellingen naar wens (zie pagina's 7-9).

Installatie-instellingen Stap 3

Installatie-instellingen Stap 4
Druk op om de functie te selecteren | Druk op om de instelling te wijzigen

Installatie-instellingen Stap 5
Druk op DONE (KLAAR) om de instellingen af te sluiten en op te slaan.

De gearceerde gebieden hieronder zijn alleen van toepassing op TH8320/TH8321.

Installatiefuncties Instellingen en opties (fabrieksinstelling in vet)
0120 Jaar (eerste twee cijfers) 20 (2001-2099)
21 (2100-2178)
0130 Jaar
(tweede twee cijfers)
12 (2012)
[Andere opties: 00-99]
0140 Maand 6 [Andere opties: 1-12]
0150 Datum 15 [Andere opties: 1-31]
0160 Schemaformaat 4 7-daagse programmering
0 Niet-programmeerbaar
0170 Systeemtype 1 1 verwarming/1 koeling conventioneel
2 1 verwarming/1 koeling warmtepomp (geen hulpverwarming)
3 Alleen verwarming (2-draadssystemen)
4 Alleen verwarming met ventilator
5 Warmwater Series 20-systeem (stroom om zonekleppen te openen en te sluiten/normaal open zonekleppen)
6 Alleen koeling
7 2 verwarming/1 koeling warmtepomp (met hulpverwarming)
8 2 verwarming/2 koeling meertraps conventioneel
9 2 verwarming/1 koeling meertraps conventioneel
10 1 verwarming/2 koeling meertraps conventioneel
11 2 verwarming/2 koeling warmtepomp (geen hulpverwarming)
12 3 verwarming/2 koeling warmtepomp (met hulpverwarming)
0180 Ventilatorregeling
(verwarming)
0 Gas-/olieverwarming (apparatuur regelt verwarmingsventilator)
1 Elektrische verwarming (thermostaat regelt verwarmingsventilator)
0190 Omschakelklep
(O/B-aansluiting)
0 O/B-aansluiting regelt klep bij koeling
1 O/B-aansluiting regelt klep bij verwarming
0200 Hulpverwarming 0 Elektrische back-upverwarming
1 Back-upverwarming op fossiele brandstoffen
0210 Externe fossiele brandstofkit 1 Externe fossiele brandstofkit regelt back-upverwarming
0 Thermostaat regelt back-upverwarming (buitensensor vereist)
0220 Cyclussnelheid van de 1e-traps compressor 3 Aanbevolen voor de meeste compressoren
[Andere opties: 1, 2, 4, 5 of 6 CPH]
0230 Cyclussnelheid van de 2e-traps compressor 3 Aanbevolen voor de meeste compressoren
[Andere opties: 1, 2, 4, 5 of 6 CPH]
0240 Cyclussnelheid van de eerste trap (CPH=cycli per uur) 5 Gas- of oliegestookte verwarmingen met een rendement van minder dan 90%
1 Stoom- of zwaartekrachtsystemen
3 Warmwatersystemen en -verwarmingen met een rendement van 90%+
9 Elektrische verwarmingen
[Andere opties: 2, 4, 6, 7, 8, 10, 11, 12 CPH]
0250 Cyclussnelheid van de tweede trap (CPH) 5 Gas- of oliegestookte verwarmingen met een rendement van minder dan 90%
1 Stoom- of zwaartekrachtsystemen
3 Warmwatersystemen en -verwarmingen met een rendement van 90%+
9 Elektrische verwarmingen
[Andere opties: 2, 4, 6, 7, 8, 10, 11, 12 CPH]
0260 Cyclussnelheid van de derde trap (CPH) 9 Elektrische hulpverwarming of elektrische verwarmingen
1 Stoom- of zwaartekrachtsystemen
3 Warmwatersystemen en -verwarmingen met een rendement van 90%+
5 Gas- of oliegestookte verwarmingen met een rendement van minder dan 90%
[Andere opties: 2, 4, 6, 7, 8, 10, 11, 12 CPH]
0280 Achtergrondverlichting 0 Achtergrondverlichting brandt ongeveer 8 seconden na het indrukken van een toets
1 Achtergrondverlichting staat altijd op lage intensiteit, volledig helder na het indrukken van een toets (vereist 24VAC-aansluiting)
0300 Handmatige/automatische omschakeling 0 Handmatige omschakeling (verwarmen/koelen/uit)
1 Automatische omschakeling (verwarmen/koelen/auto/uit)
0310 Dode band automatische omschakeling 3 Verwarmings-/koeltemperatuur 3°F uit elkaar (1,5°C)
[Andere opties: 2-9 (2°F tot 9°F/1,5°C tot 5°C)]
0320 Temperatuurweergave 0 Fahrenheit
1 Celsius
0330 Zomertijd 2 Automatische omschakeling naar zomertijd (2007 en later, voor gebieden die de nieuwe zomertijd-kalender van 2007 gebruiken)
1 Automatische omschakeling naar zomertijd (tot en met 2006, en voor gebieden die de nieuwe zomertijd-kalender van 2007 niet gebruiken)
0 Zomertijd is uitgeschakeld
0340 Afstandssensor 0 Geen afstandssensor
1 Buitensensor (alleen weergave)
2 Buitenregelsensor (selecteer warmtepompen)
3 Binnensensor
0350 Warmtepompcompressorvergrendeling 0 Geen warmtepompcompressorvergrendeling
[Andere opties: 15, 20, 25, 30, 35, 40°F (-9,5°C tot 7°C)]
0360 Warmtepomp-hulpvergrendeling 0 Geen warmtepomp-hulpvergrendeling
[Andere opties: 40, 45, 50, 55, 60°F (4,5°C tot 15,5°C)]
0380 Ontvochtigingsregeling 0 Geen ontvochtigingsregeling
1 Thermostaat regelt de ontvochtiging met airconditioning
0500 Herinnering vervanging verwarmingsfilter 0 Uit
1 10 dagen gebruiksduur (ongeveer 1 maand)
2 30 dagen gebruiksduur (ongeveer 3 maanden)
3 60 dagen gebruiksduur (ongeveer 6 maanden)
4 90 dagen gebruiksduur (ongeveer 9 maanden)
5 120 dagen gebruiksduur (ongeveer 1 jaar)
6 365 dagen gebruiksduur (ongeveer 3 jaar)
0510 Herinnering vervanging bevochtigingskussen 0 Uit
1 90 kalenderdagen
2 180 kalenderdagen
3 365 kalenderdagen
0520 Herinnering vervanging uv-lamp 0 Uit
1 365 kalenderdagen
0530 Adaptive Intelligent Recovery™ 1 Aan
0 Uit
0540 Programma-perioden 4 4 programma-perioden (wakker, weg, terug, slapen)
2 2 programma-perioden (wakker, slapen)
0580 Compressorbescherming 5 5 minuten compressor uit
[Andere opties: 0, 1, 2, 3 of 4 minuten uit]
0600 Maximale temperatuur verwarming 90 Maximale temperatuurinstelling verwarming is 90°F (32°C)
[Andere opties: 40-89°F (4,5°C tot 32°C)]
0610 Minimale temperatuur koeling 50 Minimale temperatuurinstelling koeling is 50°F (10°C)
[Andere opties: 51-99°F (10,5°C tot 37°C)]
0640 Klokformaat 12 12-uurs tijd (bijv. "15:30 uur")
24 24-uurs tijd (bijv. "15:30")
0650 Verlengde ventilatortimer (verwarming) 0 Uit
90 Ventilator draait 90 seconden nadat de vraag om warmte is beëindigd
0660 Verlengde ventilatortimer (koeling) 0 Uit
90 Ventilator draait 90 seconden nadat de vraag om koeling is beëindigd
0670 Toetsenbordvergrendeling 0 Toetsenbord ontgrendeld (volledig functioneel)
1 Gedeeltelijk vergrendeld (alleen toegang tot temperatuurinstellingen)
2 Volledig vergrendeld
0680 Temperatuurregeling verwarming 2 Standaard temperatuurregeling (aanbevolen)
1 Kies als de kamer warmer is dan de ingestelde temperatuur
3 Kies als de kamer de ingestelde temperatuur niet bereikt
0690 Temperatuurregeling koeling 2 Standaard temperatuurregeling (aanbevolen)
1 Kies als de kamer koeler is dan de ingestelde temperatuur
3 Kies als de kamer de ingestelde temperatuur niet bereikt
0700 Temperatuurweergave-offset 0 Thermostaat geeft de werkelijke kamertemperatuur weer
[Andere opties: -3, -2, -1, 1, 2, 3°F offset (-1,5°C tot 1,5°C)
0710 RESET 0 Geen reset
1 Reset de installatieopties en het programmaschema naar de fabrieksinstellingen (alleen de datum- en tijdinstellingen blijven behouden)

Systeemtest installateur

Druk tijdens de installatie herhaaldelijk op totdat "Test" verschijnt.
Systeemtest installateur Stap 1

Systeemtest installateur Stap 2
Druk op om test te selecteren | Druk op om status te wijzigen
Druk op DONE om de test te beëindigen.

Gegradeerde gebieden hieronder zijn alleen van toepassing op TH8320/TH8321.

Systeemtest Systeemstatus
1 Koelsysteem 0 Compressor en ventilator gaan uit
1 Compressor en ventilator gaan aan
2 Tweede trap compressor gaat aan
2 Ventilatorsysteem 0 Ventilator gaat uit
1 Ventilator gaat aan
3 Verwarmingssysteem 0 Verwarming en ventilator gaan uit
1 Verwarming gaat aan (ventilator aan als Functie 0170 is ingesteld voor warmtepomp, of als Functie 0180 is ingesteld op "1")
2
Tweede trap verwarming gaat aan
3 Derde trap verwarming gaat aan
4 Noodverwarmingssysteem 0 Verwarming en ventilator gaan uit
1 Verwarming en ventilator gaan aan


GEVAAR VOOR APPARATUURSCHADE. Compressorbeveiliging wordt tijdens het testen omzeild. Om schade aan apparatuur te voorkomen, vermijd snelle cycli van de compressor.

Speciale functies

Gegradeerde gebieden hieronder zijn alleen van toepassing op TH8320/TH8321.

Automatische omschakeling (Installatiefunctie 0300): Wanneer ingesteld op Auto, selecteert de thermostaat automatisch verwarming of koeling, afhankelijk van de binnentemperatuur. De instellingen voor verwarming en koeling moeten minstens 2 graden verschillen. Als functie 0380 is ingesteld op Aan, moeten de instellingen voor verwarming en koeling minstens 5 graden verschillen.
Externe sensor (Installatiefunctie 0340): Als een optionele buitensensor is geïnstalleerd, kan de thermostaat de buitentemperatuur weergeven. Als een optionele externe binnensensor is geïnstalleerd, geeft de thermostaat de temperatuur op de sensorlocatie weer (de interne sensor in de thermostaat wordt niet gebruikt).
Adaptieve intelligente herstelmodus (Installatiefunctie 0530): Hiermee kan de thermostaat "leren" hoe lang de verwarming en airconditioner nodig hebben om de geprogrammeerde temperatuurinstellingen te bereiken, zodat de temperatuur op de geplande tijd wordt bereikt.
Compressorbeveiliging (Installatiefunctie 0580): Dwingt de compressor om een paar minuten te wachten voordat deze opnieuw start, om schade te voorkomen. Gedurende deze tijd knippert het bericht "Wait" (Wacht) op het display.
Ontvochtigingsregeling (Installatiefunctie 0380): TH8321-modellen bewaken het luchtvochtigheidsniveau binnenshuis en activeren automatisch het koelsysteem om de luchtvochtigheid te verminderen door de temperatuur met maximaal 3 graden onder de huidige koelinstelling te verlagen.
Temperatuurvergrendeling warmtepomp (met fossiele brandstof back-up): Als de thermostaat is geïnstalleerd met een optionele buitensensor, kunt u een compressorvergrendelingstemperatuur selecteren (Functie 0350). Wanneer de buitentemperatuur lager is dan de vergrendelingstemperatuur, werkt alleen de extra verwarming. Wanneer de buitentemperatuur hoger is dan de vergrendelingstemperatuur, werkt alleen de compressor.
Temperatuurvergrendelingen warmtepomp (met elektrische verwarming back-up): Als de thermostaat is geïnstalleerd met een optionele buitensensor, kunt u een compressorvergrendelingstemperatuur (Functie 0350) en/of een extra verwarmingsvergrendelingstemperatuur (Functie 0360) selecteren. Wanneer de buitentemperatuur lager is dan de compressorvergrendelingstemperatuur, werkt alleen de extra verwarming. Wanneer de buitentemperatuur hoger is dan de extra verwarmingsvergrendelingstemperatuur, werkt alleen de compressor. Als de buitentemperatuur zich tussen de compressor- en extra verwarmingsvergrendelingstemperaturen bevindt, kunnen zowel de compressor als de extra verwarming werken.

Accessoires en vervangende onderdelen

Neem contact op met uw distributeur om vervangende onderdelen te bestellen.
Buitentemperatuursensor .............................. Onderdeelnummer C7089U1006
Externe binnentemperatuursensor .................. Onderdeelnummer C7189U1005
Afdekplaat* ............................................................ Onderdeelnummer 32003796-001
*(Gebruik om vlekken te bedekken die door oude thermostaten zijn achtergelaten.)

Specificaties

Temperatuurbereiken

  • Verwarming: 40° tot 90°F (4,5° tot 32°C)
  • Koeling: 50° tot 99°F (10° tot 37°C)

Omgevingstemperatuur tijdens bedrijf

  • 0° tot 120°F (-18° tot 48,9°C)

Verzendtemperatuur

  • -30° tot 150°F (-34° tot 66°C)

Relatieve vochtigheid tijdens bedrijf

  • 5% tot 90% (niet-condenserend)

Fysieke afmetingen

  • 4-9/16" H x 6" B x 1-3/8" D
  • 116 mm H x 152 mm B x 35 mm D

Elektrische waarden

Aansluiting Spanning (50/60Hz) Bedrijfsstroom
W Verwarming
(Powerpile)
20-30 Vac
750 mV DC
0,02-1,0 A
100 mA DC
W2 Verwarming 20-30 Vac 0,02-0,6 A
Y Koeling 20-30 Vac 0,02-1,0 A
Y2 Koeling 20-30 Vac 0,02-0,6 A
Aux/E Extra verwarming
Noodverwarming
20-30 Vac 0,02-1,0 A
O/B Omschakeling 20-30 Vac 0,02-0,6 A
L Warmtepomp reset 20-30 Vac 0,02-0,6 A

Hulp nodig?
Voor hulp bij dit product gaat u naar http://customer.honeywell.com
of bel Honeywell Customer Care gratis op 1-800-468-1502

Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com

Merk

® Geregistreerd handelsmerk in de VS.
© 2012 Honeywell International Inc.
69-2693—01 M.S. 01-12
Gedrukt in de VS.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell VisionPRO TH8000 Installatiehandleiding

Beschikbare talen

Inhoudsopgave
