Honeywell T6 Handleiding
Schakel de stroom uit en verwijder de oude thermostaat
Om uw veiligheid te garanderen, moet u er altijd voor zorgen dat de netspanning is uitgeschakeld voordat u toegang krijgt tot de bedrading.
Maak voordat u de oude thermostaat verwijdert een foto van de bedrading van de oude thermostaat ter referentie en ga vervolgens verder met de installatie.
De T6-thermostaat mag niet in de buurt van tocht, in direct zonlicht of in de buurt van warmtebronnen worden geplaatst. Deze moet zich minimaal 1,2 - 1,5 meter van de vloer bevinden.
Maximale kabellengte tussen de ontvanger en de thermostaat: 15 m voor 0,5 mm² kabel of 20 m voor 1,0 mm² kabel.
Ontvangerbox voorbereiden voor installatie
Vóór de installatie van de ontvangerbox
Zoek een geschikte locatie in de buurt van de ketel.
Maak de voorste schroef los om de afdekking te verwijderen of draai deze vast wanneer de afdekking weer op zijn plaats zit.
Nodig tijdens de installatie:
- Kabel met 2 draden van de ontvangerbox (R4H810A) naar de thermostaat.
- Kabel met 2 draden van de ketel naar de ontvangerbox.
- De ontvangerbox vereist een spanning van 230V
Installeer de T6-thermostaat
Vergeet niet om dezelfde draden te gebruiken die u op de ontvangerbox hebt aangesloten wanneer u de thermostaat aansluit.
- Gebruik een schroevendraaier om de terminalafdekking van de wandplaat te openen om draden aan te sluiten
![]()
- Sluit 2 thermostaatdraden aan op de T- en T-aansluitingen en sluit de afdekking.
![]()
- Bevestig de thermostaat aan de wandplaat wanneer u klaar bent.
![]()

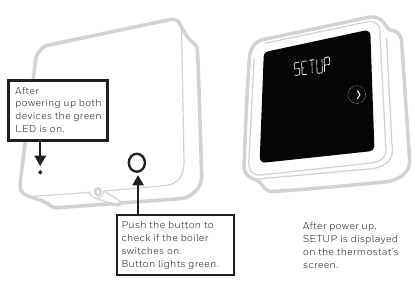

Voltooi de installatie
Schakel de netspanning naar het verwarmingstoestel en de ontvangerbox in.
Instellen en configureren
- Raak
![]()
aan om te beginnen met het instellen van de thermostaat.
![]()
aan om te beginnen met het
- Selecteer uw taal.
![]()
- Stel de klokindeling, tijd en datum in.
![]()
- Raak
![]()
aan om de installatie af te ronden. (![]()
om de installatie met behulp van de app uit te voeren, wordt momenteel niet ondersteund)
![]()
aan om de installatie af te ronden.
Zodra de installatie is voltooid, gaat u naar het geavanceerde menu als u meer instellingen wilt wijzigen. Om toegang te krijgen tot het geavanceerde menu drukt u
5 seconden lang in.
In het geavanceerde menu kunnen de volgende instellingen worden aangepast:
| Menu-item | Standaard | Opties |
| LANGUAGE | English | 0 = English, 1 = Français, 2 = Español 3 = Deutsch, 4 = Nederlands, 5 = Italiano |
| OPENTHERM | - | OpenTherm-ketelgegevens indien beschikbaar |
| CYCLE RATE | 6 | 3, 6, 9 of 12 |
| MINIMUM ON TIME | 1 minute | 1, 2, 3, 4 of 5 minuten |
| HEAT RANGE | Min = 5.0ºC Max = 35.0ºC | Min: 5ºC tot 21ºC, Max: 21ºC tot 35ºC |
| SCHEDULE OPTIONS | Daily | 1 = Dagelijks schema, 2 = 5+2 dagen schema |
| EXTERNAL SENSOR | No sensor | 0 = Geen sensor, 1 = Ruimtesensor Opt. start: 0 = UIT, 1 = AAN, 2 = Vertraagde start |
| OPTIMISE | Opt. start OFF Opt. stop OFF | Opt. start: 0 = UIT, 1 = AAN, 2 = Vertraagde start Opt. stop: 0 = UIT, 1 = AAN |
| CLOCK | Format: 24h Time: --:-- Date: 01/09/16 | Klokindeling: 1 = 12 uur, 2 = 24 uur Tijd en datum instellen |
| LOW LOAD CONTROL | ON | 0 = UIT, 1 = AAN |
| TEMPERATURE OFFSET | 0.0ºC | 1.5 ºC tot 1.5ºC |
| RESET | - | Fabrieks-, schema-, wifi- en HomeKit-reset |
| FAILSAFE | OFF | 0 = UIT, 1 = AAN |
Bedradingsschema's
- Eenvoudige 230V-ketel
![Bedradingsschema's - Voorbeeld 1 - Eenvoudige 230V-ketel]( "Honeywell - T6 - Bedradingsschema's - Voorbeeld 1 - Eenvoudige 230V-ketel")
- Combi-ketel
![Bedradingsschema's - Voorbeeld 2 - Combi-ketel]( "Honeywell - T6 - Bedradingsschema's - Voorbeeld 2 - Combi-ketel")
- OpenTherm-ketel
![Bedradingsschema's - Voorbeeld 3 - OpenTherm-ketel]( "Honeywell - T6 - Bedradingsschema's - Voorbeeld 3 - OpenTherm-ketel")
- Tweeweg-zoneklep of S-plan
![Bedradingsschema's - Voorbeeld 4 - Tweeweg-zoneklep of S-plan]( "Honeywell - T6 - Bedradingsschema's - Voorbeeld 4 - Tweeweg-zoneklep of S-plan")
* Zie de ketelspecificaties voor de juiste aansluitingen
Ga voor andere bedradingsschema's naar:
https://hwllhome.co/uk-wiring
Hulp nodig? Ga voor hulp naar: getconnected.honeywellhome.com
200 Berkshire Place
Winnersh Triangle
Berkshire RG41 5RD Telefoon: 0300 130 1299
