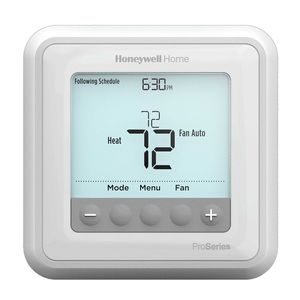

Honeywell T6 Pro Programmeerbare Thermostaat Handleiding

Inhoud van de verpakking

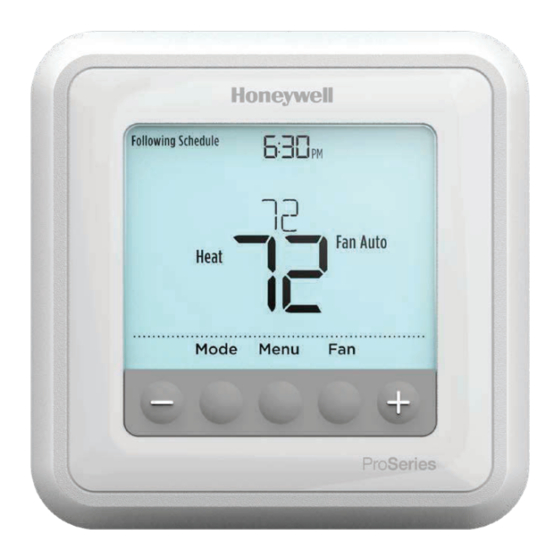

• T6 Pro Thermostaat
• UWP™ Montagesysteem
• Honeywell Standaard Installatie Adapter (J-box adapter)
• Honeywell Decoratieve Afdekplaat – Klein; afmeting 4-49/64 inch x 4-49/64 inch x 11/32 inch (121 mm x 121 mm x 9 mm)
• Schroeven en pluggen
• 2 AA Batterijen
• Installatie-instructies en gebruikershandleiding

Optionele afdekplaat installatie

OPMERKING: Als de optionele afdekplaat niet nodig is, zie "UWP montagesysteem installatie".

Gebruik de Optionele Afdekplaat wanneer:

• De thermostaat op een elektriciteitsdoos wordt gemonteerd
• Of wanneer u een verfverschil van de oude thermostaat moet bedekken.

1. Scheid de Junction Box Adapter van de Afdekplaat. Zie Afbeelding 1.



2. Monteer de Junction Box Adapter aan de muur of een elektriciteitsdoos met behulp van een van de acht schroefgaten. Steek de meegeleverde montageschroeven in de Cover Plate Kit en draai ze vast. Draai niet te vast. Zie Afbeelding 2. Zorg ervoor dat de adapterplaat waterpas is.



3. Bevestig de UWP door deze aan de bovenste haak van de Junction Box Adapter te hangen en vervolgens de onderkant van de UWP op zijn plaats te klikken. Zie Afbeelding 3.



4. Klik de afdekplaat op de Junction Box Adapter. Zie Afbeelding 4.


UWP montagesysteem installatie

5. Schakel, voordat u begint, de stroom uit bij de stroomonderbreker of schakelaar. Open de verpakking om de UWP te vinden. Zie Afbeelding 5.



6. Plaats de UWP op de muur. Waterpas zetten en positie van de gaten markeren. Zie Afbeelding 6.
   Boor gaten op de gemarkeerde posities en tik vervolgens de meegeleverde muurpluggen met een hamer in de muur.
   ‒ Boor 7/32" gaten voor gipsplaat.



7. Trek de deur open en steek de draden door het bedradingsgat van de UWP. Zie Afbeelding 7.



8. Plaats de UWP over de muurpluggen. Steek de meegeleverde montageschroeven in de UWP en draai ze vast. Draai niet te vast. Draai vast totdat de UWP niet meer beweegt. Sluit de deur. Zie Afbeelding 8.

   Gebruik 3x meegeleverde schroeven #8 1-1/2"

Stroomopties

Steek de R en C draden in de daarvoor bestemde aansluitingen voor primaire AC-stroom (C-aansluiting is optioneel als er batterijen zijn geïnstalleerd, maar het wordt aanbevolen). Verwijder draden door op de aansluitlipjes te drukken.

Plaats AA-batterijen voor primaire of back-upstroom.

Schuifregelaars instellen

Stel de R-schuifregelaar in.

• Gebruik de ingebouwde jumper (R Schuifregelaar) om onderscheid te maken tussen systemen met één of twee transformatoren.
• Als er slechts één R-draad is en deze is aangesloten op de R, Rc, of RH aansluiting, zet de schuifregelaar in de bovenste stand (1 draad).
• Als er één draad is aangesloten op de R aansluiting en één draad is aangesloten op de Rc aansluiting, zet de schuifregelaar in de onderste stand (2 draden).

OPMERKING: Schuifregelaars voor U-aansluitingen moeten op hun plaats worden gelaten voor T6 Pro-modellen.

UWP Montagesysteem

R/Rc schuifregelaar

Aanduidingen bedradingsaansluitingen

Opmerking: Niet alle aansluitingen worden mogelijk gebruikt, afhankelijk van het type systeem dat wordt aangesloten. De meest gebruikte aansluitingen zijn gearceerd.

* Aansluiting kan worden overbrugd met behulp van de Schuifregelaar. Zie "Schuifregelaars instellen" hierboven.

** De THP9045A1023 Wire Saver Module wordt gebruikt op verwarmings-/koelsystemen wanneer u slechts vier draden bij de thermostaat heeft en u een vijfde draad nodig heeft voor een gemeenschappelijke draad. Gebruik de K-aansluiting in plaats van de Y- en G-aansluitingen op conventionele of warmtepompsystemen om de ventilator en de compressor via één draad aan te sturen - de ongebruikte draad wordt dan uw gemeenschappelijke draad. Zie de THP9045-instructies voor meer informatie.

Bedrading van conventionele systemen: geforceerde lucht en hydronische systemen

Gearceerde gebieden hieronder zijn alleen van toepassing op TH6320U/TH6220U of zoals anders aangegeven.

1H/1C-systeem (1 transformator)
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
Y Compressorcontactor
C 24VAC gemeenschappelijk [3]
W Warmterelais
G Ventilatorrelais

1H/1C-systeem (2 transformatoren)
R Voeding (verwarmingstransformator) [1]
Rc Voeding (koelingstransformator) [1]
Y Compressorcontactor
C 24VAC gemeenschappelijk [3, 4]
W Warmterelais
G Ventilatorrelais

Alleen-verwarmingssysteem
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
C 24VAC gemeenschappelijk [3]
W Warmterelais

Alleen-verwarmingssysteem met ventilator
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
C 24VAC gemeenschappelijk [3]
W Warmterelais
G Ventilatorrelais

Alleen-verwarmingssysteem (Serie 20) [5]
R Serie 20 klep-aansluiting "R" [1]
Rc [R+Rc verbonden door schuiflipje] [2]
Y Serie 20 klep-aansluiting "W"
C 24VAC gemeenschappelijk [3]
W Serie 20 klep-aansluiting "B"

Alleen-koelsysteem
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
Y Compressorcontactor
C 24VAC gemeenschappelijk [3]
G Ventilatorrelais

Alleen-verwarmingssysteem (stroom open zoneklep) [5]
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
W Klep
C 24VAC gemeenschappelijk [3]

2H/2C-systeem (1 transformator) [6]
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
Y Compressorcontactor (trap 1)
C 24VAC gemeenschappelijk [3]
W Warmterelais (trap 1)
G Ventilatorrelais
W2 Warmterelais (trap 2)
Y2 Compressorcontactor (trap 2)

OPMERKINGEN
Draadspecificaties: Gebruik thermostaatdraad van 18 tot 22 gauge. Afgeschermde kabel is niet vereist.
[1] Voeding. Zorg voor een ontkoppelingsmogelijkheid en overbelastingsbeveiliging zoals vereist.
[2] Verplaats de R-schuiflip op UWP naar de R-instelling. Zie "Schuiflippen instellen" (Setting Slider Tabs) voor meer informatie.
[3] Optionele 24VAC gemeenschappelijke aansluiting.
[4] Gemeenschappelijke aansluiting moet afkomstig zijn van de koelingstransformator.
[5] Stel in ISU het type verwarmingssysteem in op Stralingswarmte (Radiant Heat). Stel het aantal koeltrappen in op 0.
[6] Stel in de installateursinstellingen het systeemtype in op 2Heat/2Cool Conventioneel (2Heat/2Cool Conventional).

Warmtepompsystemen bedraden

Gearceerde gebieden hieronder zijn alleen van toepassing op TH6320U/TH6220U of zoals anders vermeld.

1H/1C Warmtepompsysteem
R Voeding (Power) [1]
Rc [R+Rc verbonden door Schuiflipje (Slider Tab)] [2]
Y Compressorcontactor
C 24VAC gemeenschappelijk (common) [3]
O/B Wisselklep (Changeover valve) [7]
G Ventilatorrelais (Fan relay)
W Gebruik deze aansluiting niet voor warmtepomptoepassingen!

2H/1C Warmtepompsysteem [8]
R Voeding (Power) [1]
Rc [R+Rc verbonden door Schuiflipje (Slider Tab)] [2]
Y Compressorcontactor
C 24VAC gemeenschappelijk (common) [3]
O/B Wisselklep (Changeover valve) [7]
G Ventilatorrelais (Fan relay)
Aux Hulpwarmte (Auxiliary heat)
E Noodwarmterelais (Emergency heat relay)
L Foutinvoer warmtepomp (Heat pump fault input)
W Gebruik deze aansluiting niet voor warmtepomptoepassingen!

2H/2C Warmtepompsysteem (alleen TH6320U) [9]
R Voeding (Power) [1]
Rc [R+Rc verbonden door Schuiflipje (Slider Tab)] [2]
Y Compressorcontactor (trapt 1)
C 24VAC gemeenschappelijk (common) [3]
O/B Wisselklep (Changeover valve) [7]
G Ventilatorrelais (Fan relay)
Y2 Compressorcontactor (trapt 2)
L Foutinvoer warmtepomp (Heat pump fault input)
W Gebruik deze aansluiting niet voor warmtepomptoepassingen!

3H/2C Warmtepompsysteem (alleen TH6320U) [10]
R Voeding (Power) [1]
Rc [R+Rc verbonden door Schuiflipje (Slider Tab)] [2]
Y Compressorcontactor (trapt 1)
C 24VAC gemeenschappelijk (common) [3]
O/B Wisselklep (Changeover valve) [7]
G Ventilatorrelais (Fan relay)
Aux Hulpwarmte (Auxiliary heat)
E Noodwarmterelais (Emergency heat relay)
Y2 Compressorcontactor (trapt 2)
L Foutinvoer warmtepomp (Heat pump fault input)
W Gebruik deze aansluiting niet voor warmtepomptoepassingen!

Dual Fuel System (alleen TH6320U / TH6220U)
R Voeding (Power) [1]
Rc [R+Rc verbonden door Schuiflipje (Slider Tab)] [2]
Y Compressorcontactor (trapt 1)
C 24VAC gemeenschappelijk (common) [3]
O/B Wisselklep (Changeover valve) [7]
G Ventilatorrelais (Fan relay)
Aux Hulpwarmte (Auxiliary heat)
E Noodwarmterelais (Emergency heat relay)
Y2 Compressorcontactor (trapt 2 - indien nodig) [11]
L Foutinvoer warmtepomp (Heat pump fault input)
S Buitensensor (Outdoor sensor)
S Buitensensor (Outdoor sensor)
W Gebruik deze aansluiting niet voor warmtepomptoepassingen!

OPMERKINGEN
Draadspecificaties: Gebruik thermostaatdraad van 18 tot 22 AWG. Afgeschermde kabel is niet vereist.
[1] Voeding. Zorg voor een scheidingsvoorziening en overbelastingsbeveiliging zoals vereist.
[2] Verplaats de R-schuiflip (R-Slider Tab) op de UWP naar de R-stand. Zie "Schuiflippen instellen" voor meer informatie.
[3] Optionele 24VAC gemeenschappelijke (common) aansluiting.
[6] Stel in de installatie-instellingen het systeemtype in op 2Heat/2Cool Conventioneel.
[7] Stel in de installatie-instellingen de wisselklep (changeover valve) in op O (voor koelwisseling) of B (voor warmtewisseling).
[8] Stel in ISU het type verwarmingssysteem in op Warmtepomp (Heat pump). 1 compressor en 1 trap back-up verwarming.
[9] Stel in ISU het type verwarmingssysteem in op Warmtepomp (Heat pump). 2 compressoren en 0 trappen back-up verwarming.
[10] Stel in ISU het type verwarmingssysteem in op Warmtepomp (Heat pump). 2 compressoren en 1 trap back-up verwarming.
[11] Dubbele brandstof met Y2 alleen voor TH6320U.

Thermostaatmontage

1. Duw overtollige draad terug in de opening in de muur.
2. Sluit de UWP-deur. Deze moet gesloten blijven zonder uit te puilen.
3. Lijn de UWP uit met de thermostaat en duw voorzichtig totdat de thermostaat op zijn plaats klikt.
4. Schakel de stroom in bij de stroomonderbreker of schakelaar.


De tijd en datum instellen

Tijd (Time)

1. Druk op Menu (Menu) op uw thermostaat.
2. Druk op + of - om naar TIME (TIJD) te gaan. Druk op Select (Selecteren).
3. Druk op + of - om te kiezen tussen 12 of 24 uur. Druk op Select (Selecteren).
4. Gebruik + of - om het uur aan te passen. Druk op Select (Selecteren).
5. Gebruik + of - om de minuten aan te passen. Druk op Select (Selecteren) om het Tijd (Time) menu te verlaten.


Datum (Date)

1. Als u eerder de tijd (time) heeft ingesteld, gaat u verder naar stap 2. Als u zich in het startscherm bevindt, drukt u op Menu (Menu) op uw thermostaat.
2. Druk op + of - om naar DATE (DATUM) te gaan. Druk op Select (Selecteren).
3. Gebruik + of - om het jaar aan te passen. Druk op Select (Selecteren).
4. Gebruik + of - om de maand aan te passen. Druk op Select (Selecteren).
5. Gebruik + of - om de dag aan te passen. Druk op Select (Selecteren) om op te slaan en het Datum (Date) menu te verlaten.


Systeem bedieningsinstellingen

1. Druk op de knop Mode (Modus) om naar de volgende beschikbare systeemmodus te gaan.
2. Blader door de modi totdat de vereiste systeemmodus wordt weergegeven en laat deze staan om te activeren.


OPMERKING: Beschikbare systeemmodi variëren per model en systeeminstellingen.

Systeem modi:
‒ Auto
‒ Heat (Verwarmen)
‒ Cool (Koelen)
‒ Em Heat (Noodverwarming)
‒ Off (Uit)

Ventilator bedieningsinstellingen

1. Druk op de knop Fan (Ventilator) om naar de volgende beschikbare ventilatormodus te gaan.
2. Blader door de modi totdat de vereiste ventilatormodus wordt weergegeven en laat deze staan om te activeren.


OPMERKING: Beschikbare ventilatormodi variëren met de systeeminstellingen.

Ventilator modi:
‒ Auto: Ventilator werkt alleen als het verwarmings- of koelsysteem is ingeschakeld.
‒ On: Ventilator staat altijd aan.
‒ Circ: Ventilator draait willekeurig ongeveer 33% van de tijd.

Waarschuwingen of Herinneringen*

1. Druk op Menu en vervolgens op + totdat het scherm ALRT weergeeft.
2. Druk op Select (Selecteren) om weer te geven welke waarschuwing(en) aanwezig zijn.
3. Het woord SNZE (SNOOZE) verschijnt.
4. Druk nogmaals op Select (Selecteren) om de herinnering 7 dagen te snoozen.
5. Om de waarschuwing te wissen, drukt u op Select (Selecteren) en vervolgens op + om naar CLER (Clear) (Wissen) te gaan.
6. Druk op Select (Selecteren) om de herinnering te wissen.


* Sommige waarschuwingen kunnen niet worden gesnoozed of gewist. Neem contact op met uw lokale verwarmings- en koelingsprofessional als dit gebeurt. Het verwarmings- en koelingssysteem heeft mogelijk onderhoud nodig.

Installateursinstelling (ISU)

1. Houd de knoppen CENTER (Midden) en + ongeveer 3 seconden ingedrukt om het geavanceerde menu te openen.
2. Druk op Select (Selecteren) om ISU te openen.
3. Druk op Select (Selecteren) om door de menu-instellingen te bladeren.
4. Druk op + of - om waarden te wijzigen of om uit de beschikbare opties te selecteren.
5. Druk op Select (Selecteren) en bevestig uw instellingen of druk op Back (Terug) om wijzigingen te negeren en terug te keren naar het ISU-menuscherm om een andere instelling te bewerken.
6. Om de installatie te voltooien en uw instelling op te slaan, drukt u op Home (Start) en keert u terug naar het startscherm.



OPMERKING: Een volledige lijst van alle instellingsparameters (ISU) en opties begint hieronder.

Geavanceerde instellingsopties (ISU)

LET OP: Afhankelijk van de systeeminstellingen zijn mogelijk niet alle opties beschikbaar.

Systeemtest installateur

Om een systeemtest uit te voeren:

1. Houd CENTER en + knoppen ongeveer 3 seconden ingedrukt om het geavanceerde menu te openen.
2. Gebruik + om naar TEST te gaan. Druk op Select (Selecteren) om de systeemtest te openen.
3. Gebruik + om te wisselen tussen Heat (Verwarmen), Cool (Koelen), Fan (Ventilator), Em Heat (Noodverwarming) of Ver (thermostaatversie informatie). Druk op Select (Selecteren).
4. Druk op + om de fasen één voor één in te schakelen en druk op - om ze uit te schakelen.
5. Gebruik de Home (Start) knop om de systeemtest te verlaten.



Specificaties

Temperatuurbereiken
Heat (Verwarmen): 40°F tot 90°F (4.5°C tot 32.0°C)
Cool (Koelen): 50°F tot 99°F (10.0°C tot 37.0°C)

Werkomgevingstemperatuur
32°F tot 120°F (0 C° tot 48.9°C)

Omgevingstemperatuur tijdens bedrijf
37°F tot 102°F (2.8°C tot 38.9°C)

Verzendtemperatuur
-20°F tot 120°F (-28.9°C tot 48.9°C)

Relatieve vochtigheid tijdens bedrijf
5% tot 90% (niet-condenserend)

Fysieke afmetingen in inches (mm) (H x B x D)
4-1/16" H x 4-1/16" B x 1-5/32" D
103.5 mm H x 103.5 mm B x 29 mm D

Elektrische specificaties

Probleemoplossing

Als u problemen ondervindt met uw thermostaat, probeer dan de volgende suggesties.
De meeste problemen kunnen snel en gemakkelijk worden verholpen.

Display is leeg

• Controleer de stroomonderbreker en reset deze indien nodig.
• Zorg ervoor dat de aan/uit-schakelaar voor het verwarmings- en koelsysteem is ingeschakeld.
• Zorg ervoor dat de ovendeur goed gesloten is.
• Zorg ervoor dat verse AA alkalinebatterijen correct zijn geplaatst.

Verwarmings- of koelsysteem reageert niet

• Druk op de Mode (Modus) knop om het systeem in te stellen op Heat (Verwarmen). Zorg ervoor dat de gewenste temperatuur hoger is ingesteld dan de binnentemperatuur.
• Druk op de Mode (Modus) knop om het systeem in te stellen op Cool (Koelen). Zorg ervoor dat de gewenste temperatuur lager is ingesteld dan de binnentemperatuur.
• Controleer de stroomonderbreker en reset deze indien nodig.
• Zorg ervoor dat de aan/uit-schakelaar voor het verwarmings- en koelsysteem is ingeschakeld.
• Zorg ervoor dat de ovendeur goed gesloten is.
• Wacht 5 minuten tot het systeem reageert.

Temperatuurinstellingen veranderen niet

Zorg ervoor dat de verwarmings- en koeltemperaturen zijn ingesteld op acceptabele bereiken:

• Heat (Verwarmen): 40°F tot 90°F (4.5°C tot 32.0°C)
• Cool (Koelen): 50°F tot 99°F (10.0°C tot 37.0°C)

"Cool On" (Koelen aan) of "Heat On" (Verwarmen aan) knippert

• De compressorbeveiliging is ingeschakeld. Wacht 5 minuten tot het systeem veilig opnieuw opstart, zonder schade aan de compressor.

Aux verwarming werkt tijdens koelen

• Controleer voor warmtepompsystemen of er geen draad is aangesloten op W op UWP-systemen. Zie "Bedrading van warmtepompsystemen".

Koelen werkt met een warmtevraag

• Controleer voor warmtepompsystemen of er geen draad is aangesloten op W op UWP-systemen. Zie "Bedrading van warmtepompsystemen".

ELEKTRISCH GEVAAR
Kan elektrische schokken of schade aan de apparatuur veroorzaken. Schakel de stroom uit voordat u met de installatie begint.

GEVAAR VOOR SCHADE AAN APPARATUUR
Compressorbeveiliging wordt tijdens het testen omzeild. Om schade aan de apparatuur te voorkomen, moet u vermijden de compressor snel te laten schakelen.

MELDING OVER KWIK
Als dit product een regelaar vervangt die kwik in een afgesloten buis bevat, gooi de oude regelaar dan niet bij het afval. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor instructies over recycling en correcte verwijdering.

Klantenservice

Voor hulp bij dit product kunt u terecht op customer.honeywell.com.

Of bel gratis met de Honeywell Customer Care op 1-800-468-1502.

Trek om de thermostaat van de UWP te verwijderen.

Home and Building Technologies
In de V.S.:
Honeywell
715 Peachtree Street NE
Atlanta, GA 30308
customer.honeywell.com

^® U.S. Registered Trademark.
© 2018 Honeywell International Inc.
33-00181EFS—11 M.S. Rev. 02-18
Gedrukt in de V.S.

Referenties

• Honeywell Klantenportaal

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell T6 Pro Programmeerbare Thermostaat Handleiding

Dit vind je misschien ook leuk

Honeywell T6 Pro Programmeerbare Thermostaat Handleiding

Honeywell Lyric T6 Pro Wi-Fi Programmeerbare Thermostaat Handleiding

Honeywell T6 Pro Hydronic, TH6100AF2004 - Programmeerbare thermostaat handleiding

Honeywell Lyric T6 Pro Probleemoplossingshandleiding

Beschikbare talen
