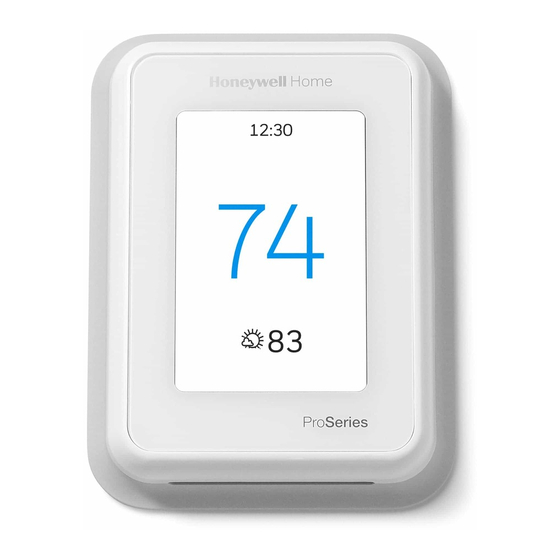

Honeywell T10 PRO Smart Thermostat Installatiegids

Inbegrepen in de verpakking

  • T10 Pro Smart Thermostat
  • UWP™-montagesysteem
  • Standaard installatieadapter (J-box adapter)
  • Afdekplaat – Medium: Afmeting 5-11/64" x 5-1/2" x 11/16" (131,4 mm x 139,7 mm x 17,5 mm)
  • RedLINK draadloze binnenshuis-luchtsensor (hoeveelheid 1)
  • Schroeven en ankers
  • Professionele installatiegids
  • Snelstartgids

Compatibiliteit

  • Compatibel met de meeste verwarmings-, koelings- en warmtepompsystemen
  • Vereist: 24 VAC-voeding ("C"-draad)
  • Werkt niet met elektrische plintverwarming (120-240V)
  • Werkt niet met millivoltsystemen
  • Android- of iOS-smartphone of -tablet

Klantenondersteuning

WEB honeywellhome.com

TELEFOON 1-800-633-3991

UWP-montagesysteem installeren

  1. Open de verpakking om de UWP te vinden. Zie Afbeelding 1.
    UWP-montagesysteem installeren Stap 1
  1. Plaats de UWP op de muur. Waterpas stellen en gaten aftekenen. Zie Afbeelding 2.
    Boor gaten op de afgetekende posities en tik vervolgens de meegeleverde muurankers met een hamer lichtjes in de muur.
    ‒ Boor gaten van 7/32" voor gipsplaat.
    UWP-montagesysteem installeren Stap 2
  1. Trek de deur open en steek de draden door het bedradingsgat van de UWP. Zie Afbeelding 3.
    UWP-montagesysteem installeren Stap 3
  1. Plaats de UWP over de muurankers. Steek de meegeleverde montageschroeven in de UWP en draai ze vast. Niet te vast aandraaien. Draai vast totdat de UWP niet meer beweegt. Sluit de deur. Zie Afbeelding 4.
    UWP-montagesysteem installeren Stap 4
    Gebruik 3x meegeleverde schroeven #8 1-1/2"

Optionele afdekplaat installeren

Gebruik de optionele afdekplaat wanneer:

  • De thermostaat op een elektrisch aansluitdoos wordt gemonteerd
  • Of wanneer u de verfopening van de oude thermostaat moet afdekken.
  1. Scheid de aansluitdoosadapter van de afdekplaat. Zie Afbeelding 5.
    Optionele afdekplaat installeren Stap 1
  1. Monteer de aansluitdoosadapter aan de muur of een elektriciteitskast met behulp van een van de acht schroefgaten. Steek de meegeleverde montageschroeven in de afdekplaatset en draai ze vast. Niet te vast aandraaien. Zorg ervoor dat de adapterplaat waterpas is. Zie Afbeelding 6.
    Optionele afdekplaat installeren Stap 2
  1. Bevestig de UWP door deze aan de bovenste haak van de aansluitdoosadapter te hangen en vervolgens de onderkant van de UWP op zijn plaats te klikken. Zie Afbeelding 7.
    Optionele afdekplaat installeren Stap 3
  1. Klik de afdekplaat op de aansluitdoosadapter. Zie Afbeelding 8.
    Optionele afdekplaat installeren Stap 4

UWP bedraden

Druk op de lipjes om de draden in de binnenste gaten van hun overeenkomstige klemmen op de UWP te steken (één draad per klem) totdat ze stevig op hun plaats zitten. Trek voorzichtig aan de draden om te controleren of ze vastzitten. Als u de draden weer wilt losmaken, drukt u op de klemmen aan de zijkanten van de UWP.

UWP bedraden
Deze bedrading is slechts een voorbeeld, die van u kan verschillen.

Klemaanduidingen

Conventionele systemen Warmtepompsystemen
Klem Beschrijving Klem Beschrijving
S/S Ingang voor een bekabelde binnen-, buitensensor S/S Ingang voor een bekabelde binnen-, buitensensor
Y Compressor Stage 1 Y Compressor Stage 1
Y2 Compressor Stage 2 Y2 Compressor Stage 2
G Fan Relay 24VAC Common draad van G Fan Relay 24VAC Common draad van
C secundaire kant van koeltransformator (bij 2 transformatoren) C secundaire kant van koeltransformator
K* Aansluiten op K op C-wire adapter K* Aansluiten op K op C-wire adapter
U/U** Relais voor luchtbevochtiger, luchtontvochtiger of ventilator U/U** Relais voor luchtbevochtiger, luchtontvochtiger of ventilator
A L/A Aansluiten op compressor monitor
W Heat Stage 1 O/B Omschakelventiel voor warmtepompen
W2 Heat Stage 2 Aux Backup Heat
E Emergency Heat
R 24 VAC Verwarmingstransformator R 24 VAC Verwarmingstransformator
Rc 24 VAC Koeltransformator Rc 24 VAC Koeltransformator

* De THP9045A1098 C-draadadapter wordt gebruikt op verwarmings-/koelsystemen wanneer u slechts vier draden op de thermostaat hebt en u een vijfde draad nodig hebt voor een gemeenschappelijke draad. Gebruik de K-klem in plaats van de Y- en G-klemmen op conventionele of warmtepompsystemen om de ventilator en de compressor via één draad te regelen. De ongebruikte draad wordt dan uw gemeenschappelijke draad. Zie de THP9045-instructies voor meer informatie.

** Zie de opmerking over het bedraden van U-klemmen op de volgende pagina.

Schuifschakelaars instellen

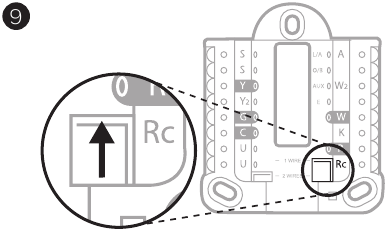

R-schuifschakelaar instellen, zie afbeelding 9

  • Gebruik de ingebouwde jumper (R-schuifschakelaar) om onderscheid te maken tussen systemen met één of twee transformatoren.
  • Als er maar één R-draad is en deze is aangesloten op de R-, Rc- of RH-aansluiting op de oude thermostaat, zet u de schuifschakelaar in de omhoog-positie (1 draad).
  • Als er één draad is aangesloten op de R-aansluiting en één draad is aangesloten op de Rc-aansluiting, zet u de schuifschakelaar in de omlaag-positie (2 draden).
    R-schuifschakelaar instellen

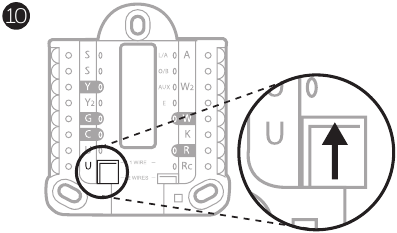

U-schuifschakelaar instellen, zie afbeelding 10

  • Gebruik de ingebouwde jumper (U-schuifschakelaar) voor het IAQ-apparaat.
  • Wanneer de U-schuifschakelaar in de omlaag-positie staat (2 draden), zijn de U-contacten een droge set contacten.
  • Als uw IAQ-apparaat wordt gevoed door de koeltransformator, verplaatst u de U-schuifschakelaar naar de omhoog-positie (1 draad). Wanneer dit is gedaan, wordt de onderste U-aansluiting intern overbrugd naar de Rc-aansluiting. In deze toepassing sluit u één draad van uw IAQ-apparaat aan op de bovenste U-aansluiting en de andere op de gemeenschappelijke zijde van de koeltransformator. De instelling met 1 draad wordt het meest gebruikt bij het gebruik van een verse luchtklep voor ventilatie of bij het gebruik van een ventilator met lage snelheid voor ontvochtiging.
  • Zie de bedradingsvoorbeelden hieronder.
    U-schuifschakelaar instellen

Luchtbevochtiger, ontvochtiger of ventilator voor het hele huis

U-schuifschakelaar gebruiken

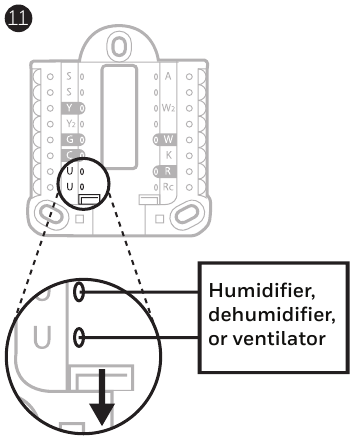

Bedraad naar een luchtbevochtiger, ontvochtiger of ventilator met ingebouwde transformator.
Luchtbevochtiger, ontvochtiger of ventilator voor het hele huis stap 1

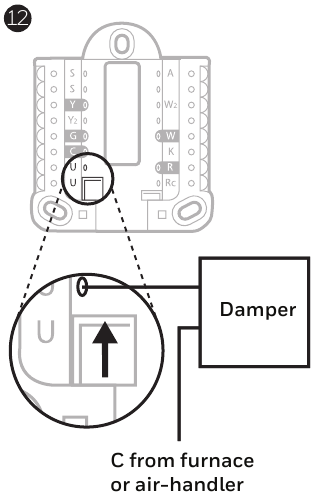

Bedraad naar een verse luchtklep die wordt gevoed door de transformator van de oven.
Luchtbevochtiger, ontvochtiger of ventilator voor het hele huis stap 2

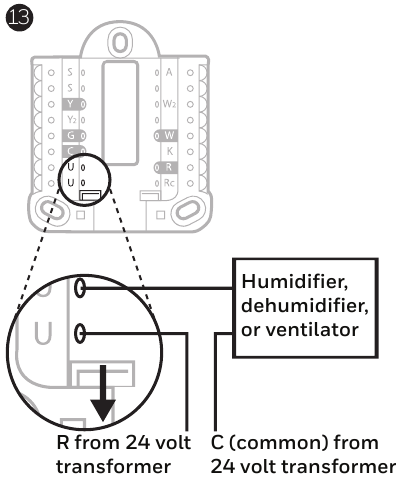

Bedraad naar een luchtbevochtiger, ventilator of klep die wordt gevoed door een externe transformator
Luchtbevochtiger, ontvochtiger of ventilator voor het hele huis stap 3

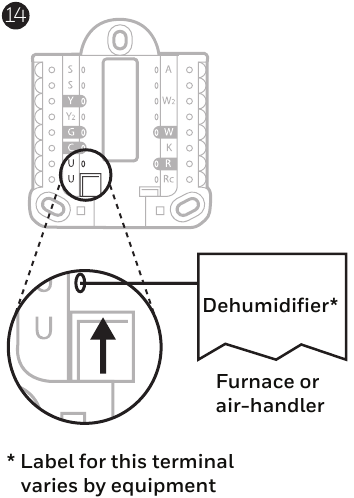

Bedraad naar een ventilatoraansluiting met lage snelheid op HVAC voor ontvochtiging
Luchtbevochtiger, ontvochtiger of ventilator voor het hele huis stap 4

Bedrading

OPMERKINGEN:

  1. Gebruik thermostaatdraad van 18 tot 22 gauge. Afgeschermde kabel is niet vereist.
  2. Zet de R-schuifschakelaar op de UWP in de omhoog-positie (1 draad) voor systemen met 1 transformator of in de omlaag-positie (2 draden) voor systemen met 2 transformatoren. Zie "Schuifschakelaars instellen".
  3. Stel de U-schuifschakelaar in zoals weergegeven in de bovenstaande diagrammen.

Conventionele systemen

1H/1C-systeem (1 transformator)
R Voeding
Rc [R+Rc verbonden door schuifschakelaar]
Y Compressorcontactor
C* 24 VAC common
W Verwarmingsrelais
G Ventilatorrelais

1H/1C-systeem (2 transformatoren)
R Voeding (verwarmingstransformator)
Rc Voeding (koeltransformator)
Y Compressorcontactor
C* 24 VAC common van koeltransformator
W Verwarmingsrelais
G Ventilatorrelais

2H/2C-systeem (1 transformator)
R Voeding
Rc [R+Rc verbonden door schuifschakelaar]
Y Compressorcontactor (fase 1)
C* 24 VAC common
W Verwarmingsrelais (fase 1)
G Ventilatorrelais
W2 Verwarmingsrelais (fase 2)
Y2 Compressorcontactor (fase 2)

Relaispaneel voor warm water
R
Voeding
Rc [R+Rc verbonden door schuifschakelaar]
W Verwarmingsrelais
C* 24 VAC common

OPMERKING: Als het paneel geen 24 volt AC levert bij R en C, zet u de schuifschakelaar in de omlaag-positie en sluit u een aparte transformator aan op Rc en C.

Alleen-verwarmingssysteem met ventilator
R
Voeding
Rc [R+Rc verbonden door schuifschakelaar]
C* 24 VAC common
W Verwarmingsrelais
G Ventilatorrelais

Alleen-koelsysteem met ventilator
R Voeding
Rc [R+Rc verbonden door schuifschakelaar]
Y Compressorcontactor
C* 24 VAC common
G Ventilatorrelais

* Deze thermostaat vereist een C-draad. Als er geen C-draad beschikbaar is, gebruikt u de C-draadadapter THP9045A1098 als accessoire.

Warmtepompsystemen

1H/1C warmtepompsysteem
R
Voeding
Rc [R+Rc verbonden door schuifschakelaar]
Y Compressorcontactor
C* 24 VAC common
O/B Wisselklep
G Ventilatorrelais

2H/1C warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifschakelaar]
Y Compressorcontactor
C* 24 VAC common
O/B Wisselklep
G Ventilatorrelais
Aux Hulpverwarming**
E Noodverwarmingsrelais**
L Ingang warmtepompstoring

2H/2C warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifschakelaar]
Y Compressorcontactor (fase 1)
C* 24 VAC common
O/B Wisselklep
G Ventilatorrelais
Y2 Compressorcontactor (fase 2)
L Ingang warmtepompstoring

3H/2C warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifschakelaar]
Y Compressorcontactor (fase 1)
C* 24 VAC common
O/B Wisselklep
G Ventilatorrelais
Aux Hulpverwarming**
E Noodverwarmingsrelais**
Y2 Compressorcontactor (fase 2)
L Ingang warmtepompstoring

OPMERKING: Gebruik W NIET voor warmtepomptoepassingen. Hulpverwarming moet worden aangesloten op AUX of E.

* Deze thermostaat vereist een C-draad. Als er geen C-draad beschikbaar is, gebruikt u de C-draadadapter THP9045A1098 als accessoire.

** Als u geen aparte draden hebt voor de Aux- en E-aansluitingen, sluit u de draad aan op de Aux-aansluiting.

Thermostaat monteren

  1. Duw overtollige draad terug in de opening in de muur.
  2. Sluit de UWP-klep. Deze moet gesloten blijven zonder uit te puilen.
  3. Lijn de UWP uit met de thermostaat en duw voorzichtig totdat de thermostaat op zijn plaats klikt.

Opmerking: Als u de optionele afdekplaat hebt gebruikt, verwijdert u de grijze sierring van de thermostaat vóór stap 3. Lijn vervolgens de thermostaat uit met de afdekplaat en duw voorzichtig totdat de thermostaat op zijn plaats klikt.

Thermostaat monteren stap 1

Opmerking: Trek indien nodig voorzichtig om de thermostaat van de UWP te verwijderen

Thermostaat monteren stap 2

Installatie-instellingen

Het display leidt u door de installatie van de apparatuur, het verbinden met draadloze sensoren en het verbinden met Wi-Fi.

De laatste stap in de installatie is een plaats waar u uw bedrijfsnaam en contactgegevens kunt invoeren, evenals uw Contractor PRO™-nummer.

Die contactgegevens worden weergegeven bij waarschuwings- of herinneringsberichten om u in contact te houden met uw klant.

Voer het Contractor PRO™-accountnummer van uw bedrijf in om deel te nemen aan periodieke promoties. Verdien incentives, zoals bonuspunten voor elke T10 Pro Smart-thermostaat die u installeert tijdens in aanmerking komende promotieperioden. Uw accountnummer is een 8-cijferig nummer dat begint met een nul (voorbeeld 01234567).

Neem voor vragen over deze bonus of het lidmaatschap van het Contractor PRO™-loyaliteitsprogramma contact met ons op via 1-800-919-4835 of contractorpro@resideo.com.

Installatie-instellingen

Hoe u uw thermostaat gebruikt

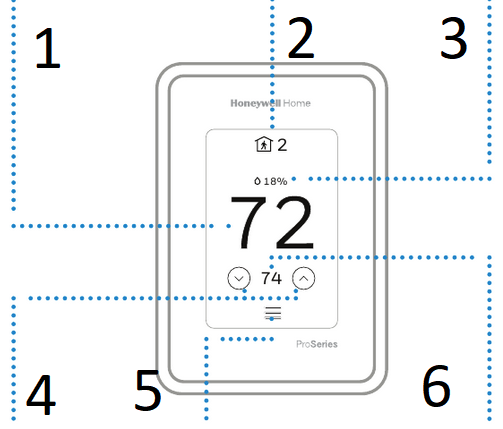

Het scherm wordt geactiveerd door op het middelste gedeelte van de weergegeven temperatuur te drukken.



  1. Binnentemperatuur
    Geeft de huidige binnentemperatuur weer.
  2. Huidige prioriteit
    Geeft het type prioriteit en het aantal geprioriteerde ruimten weer.
  3. Luchtvochtigheid binnenshuis
    Geeft de huidige luchtvochtigheid binnenshuis weer.
  4. Temperatuur aanpassen
    Raak de pijlen omhoog en omlaag aan om de gewenste temperatuur in te stellen.
  5. Menu
    Bevat functies zoals modus, ventilator, schema, prioriteit en andere thermostaatinstellingen.
  6. Gewenste temperatuur
    Geeft de gewenste temperatuur weer.

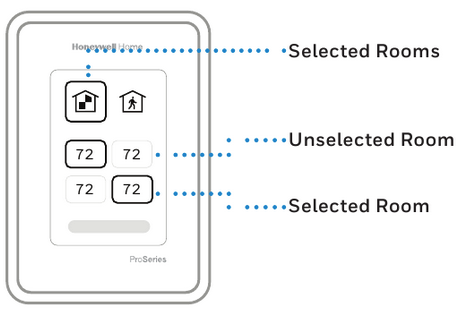

Prioriteit gebruiken

Prioriteit creëert een gemiddelde temperatuur in uw huis op basis van specifieke ruimten. Hierdoor kunt u prioriteit geven aan comfort waar u dat wilt.

1. Selecteerde ruimten
Ruimten die u handmatig selecteert, creëren een gemiddelde temperatuur in uw huis.
2. Niet-geselecteerde ruimte
Draagt niet bij aan de gemiddelde temperatuur.
3. Geselecteerde ruimte
Draagt bij aan de gemiddelde temperatuur.

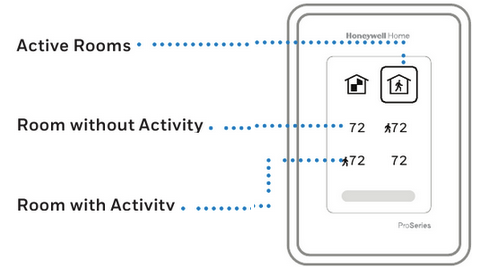

1. Actieve ruimten
Ruimten met gedetecteerde beweging worden automatisch geselecteerd om een gemiddelde temperatuur in uw huis te creëren.
2. Ruimte zonder activiteit
Er is geen beweging gedetecteerd. Draagt niet bij aan de gemiddelde temperatuur.
3. Ruimte met activiteit
Er is beweging gedetecteerd. Draagt bij aan de gemiddelde temperatuur.

Meer opties vinden

  1. Raak de menuknop aan.
    Meer opties vinden Stap 1
  1. Scrol omhoog en omlaag voor meer opties.
    Meer opties vinden Stap 2

Installatie-instellingen

  • Systeemtype
  • IAQ-regeling (hum, dehum, vent) herinneringen

Installatietest

  • Verwarmings-, koelings- of IAQ-apparatuur inschakelen

Apparaten en sensoren

  • RedLINK-binnensensoren bekijken, toevoegen of verwijderen
  • Draadloze sensoren identificeren
  • Draadloze sensoren toevoegen Apparaatinformatie

Thermostaatinformatie

  • MAC ID-nummer
  • IP-adres
  • Datumcode
  • Modelnummer
  • Bouwdatum
  • Stat app
  • Firmwareversie
  • Stat app boot #
  • Hardware

Dealerinformatie

Datumcode (wachtwoordcode) vinden voor de installatie-instellingen.
Open het Menu-pictogram en kies Thermostaatinformatie. Noteer de datumcode.

Waarschuwingen en meldingen

  1. De rode stip boven het Menupictogram geeft een actieve waarschuwing of melding aan. Raak het Menu-pictogram aan om actieve waarschuwingen en meldingen te bekijken.
    Waarschuwingen en meldingen Stap 1
  1. Raak Meldingen aan om dit menu te openen.
    Waarschuwingen en meldingen Stap 2

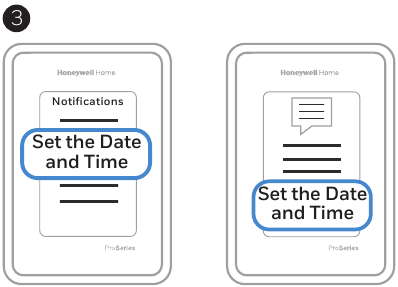

  1. Raak het waarschuwingsbericht aan om meer informatie over de waarschuwing te bekijken.
    Waarschuwingen en meldingen Stap 3

Probleemoplossing

Scherm is leeg

  • Controleer de stroomonderbreker en reset deze indien nodig.
  • Zorg ervoor dat de aan/uit-schakelaar bij het verwarmings- en koelsysteem is ingeschakeld.
  • Zorg ervoor dat de ovendeur goed gesloten is.

Scherm is moeilijk te lezen

  • Controleer de instelling in MENU / Voorkeuren / Inactieve achtergrondverlichting helderheid of Inactieve slaapachtergrondverlichting helderheid

Verwarmings- of koelsysteem reageert niet

  • Raak MENU aan om naar de systeemmodus te gaan. Stel in op verwarmen. Zorg ervoor dat het verwarmingsinstelpunt hoger is dan de kamertemperatuur.
  • Raak MENU aan om naar de systeemmodus te gaan. Stel in op koelen. Zorg ervoor dat het koelinstelpunt lager is dan de kamertemperatuur.
  • Controleer de stroomonderbreker en reset deze indien nodig.
  • Zorg ervoor dat de aan/uit-schakelaar bij het verwarmings- en koelsysteem is ingeschakeld.
  • Zorg ervoor dat de ovendeur goed gesloten is.

Temperatuurinstellingen veranderen niet

Zorg ervoor dat de verwarmings- en koeltemperaturen zijn ingesteld op acceptabele bereiken:

  • Verwarmen: 40°F tot 90°F (4,5°C tot 32,0°C)
  • Koelen: 50°F tot 99°F (10,0°C tot 37,0°C)

"Koelen aan" of "Verwarmen aan" knippert

  • De compressorbeveiligingsfunctie is ingeschakeld. Wacht 5 minuten totdat het systeem veilig opnieuw start, zonder schade aan de compressor.

Extra verwarming werkt bij het koelen

  • Voor warmtepompsystemen, controleer of er geen draad is aangesloten op W op UWP-systemen. Zie "Warmtepompsystemen".

Koelen werkt bij een vraag om warmte

  • Voor warmtepompsystemen, controleer of er geen draad is aangesloten op W op UWP-systemen. Zie "Warmtepompsystemen".

Verwarmen werkt bij het koelen

  • Controleer of er geen draad is aangesloten op W voor warmtepompsystemen. Zie "Bedrading".

Sensor maakt geen verbinding

  • Houd Connect op de draadloze sensor 15 seconden ingedrukt. De LED wordt oranje. Ga terug naar het thermostaatmenu en druk op Menu > Apparaten en sensoren. Volg de instructies op het scherm om de sensor toe te voegen.

Voorzichtigheid
ELEKTRISCH GEVAAR
Kan een elektrische schok of schade aan de apparatuur veroorzaken. Schakel de stroom uit voordat u met de installatie begint.

Voorzichtigheid
GEVAAR VOOR SCHADE AAN DE APPARATUUR
De compressorbeveiliging wordt tijdens het testen omzeild. Om schade aan de apparatuur te voorkomen, dient u de compressor niet snel te laten draaien.

Opmerking over kwik
OPMERKING OVER KWIK
Als dit product een bedieningselement vervangt dat kwik in een afgesloten buis bevat, plaats het oude bedieningselement dan niet in de prullenbak. Neem contact op met uw plaatselijke afvalverwerkingsinstantie voor instructies over recycling en correcte verwijdering.

Specificaties

Temperatuurbereiken
Verwarmen: 40°F tot 90°F (4,5°C tot 32,0°C)
Koelen: 50°F tot 99°F (10,0°C tot 37,0°C)

Omgevingstemperatuur tijdens bedrijf
32°F tot 120°F (0°C tot 48,9°C)

Verzendtemperatuur
-20°F tot 120°F (-28,9°C tot 48,9°C)

Relatieve luchtvochtigheid tijdens bedrijf
5% tot 90% (niet-condenserend)

Elektrische specificaties

Aansluiting Spanning (50/60Hz) Bedrijfsstroom
W Verwarming
(Powerpile)
20-30 Vac
750 mV DC
0,02-1,0 A
100 mA DC
W2 (Aux) Verwarming 20-30 Vac 0,02-1,0 A
E Noodverwarming 20-30 Vac 0,02-0,5 A
Y Compressor Fase 1 20-30 Vac 0,02-1,0 A
Y2 Compressor Fase 2 20-30 Vac 0,02-1,0 A
G Ventilator 20-30 Vac 0,02-0,5 A
O/B Omschakeling 20-30 Vac 0,02-0,5 A
L/A Ingang 20-30 Vac 0,02-0,5 A
U 20-30 Vac 0,02-0,5 A

Stroomverbruik
3 VA

Fysieke afmetingen in inches (mm) (H x B x D)
T10 PRO Wi-Fi-thermostaat:
4,9" x 3,7" x 0,93" (125,4 x 94,1 x 23,68)

UWP-montagesysteem (meegeleverd):
2-9/32" x 2-13/64" x 2-43/64" (58 x 56 x 10)

Standaard installatieadapter (meegeleverd):
3-29/32" x 3-57/64" x 21/32" (99 x 99 x 17)

Afdekplaat – Medium (meegeleverd):
5-11/64" x 5-1/2" x 11/16" (131,4 x 139,7 x 17,5)

Afdekplaat – Groot (THP2400A1068):
6-7/64" x 6-7/64" x 9/32" (155 x 155 x 7)

5 jaar beperkte garantie

Ga voor garantie-informatie naar
http://honeywellhome.com

Regelgevingsinformatie

FCC-VOORSCHRIFTEN
§ 15.19 (a)(3)

Dit apparaat voldoet aan deel 15 van de FCC-regels. Het gebruik is onderhevig aan de volgende twee voorwaarden:

  1. Dit apparaat mag geen schadelijke storing veroorzaken, en
  2. Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

IC-VOORSCHRIFTEN
RSS-GEN

Dit apparaat voldoet aan de licentievrije RSS's van Industry Canada.
Het gebruik is onderhevig aan de volgende twee voorwaarden:

  1. Dit apparaat mag geen storing veroorzaken; en
  2. Dit apparaat moet alle storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

FCC-waarschuwing (deel 15.21) (alleen VS)
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Het product mag niet met ander huishoudelijk afval worden afgevoerd. Informeer naar de dichtstbijzijnde erkende inzamelpunten of erkende recyclingbedrijven. De correcte verwijdering van afgedankte apparatuur helpt potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen.


www.resideo.com
Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422

©2019 Resideo Technologies, Inc. Dit product is vervaardigd door Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991

Merk
Het handelsmerk Honeywell Home wordt gebruikt onder licentie van Honeywell International Inc. Alle rechten voorbehouden.
33-00423EFS—03 M.S. Rev. 03-19
Gedrukt in de VS.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell T10 PRO Smart Thermostat Installatiegids

Beschikbare talen

Inhoudsopgave
