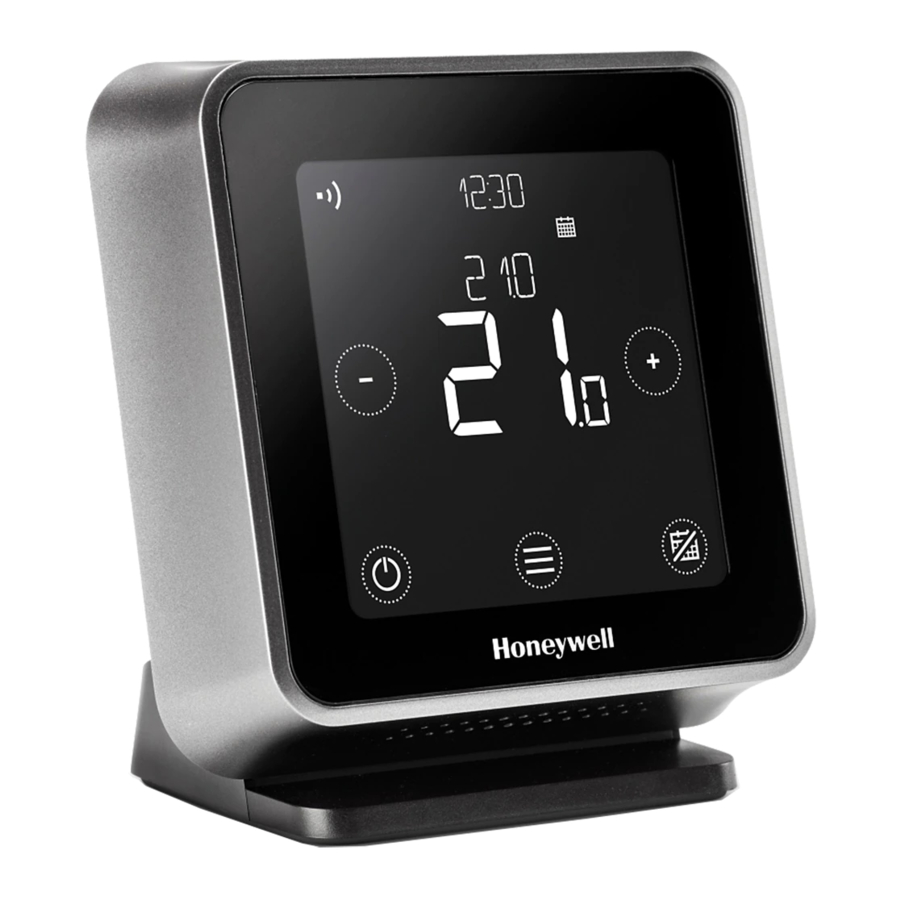

Honeywell Lyric T6R Handleiding

Inleiding

Compatibel met 24-230V aan/uit- en OpenTherm®-apparaten, zoals gasketels, combiketels en warmtepompen. Werkt ook met zoneventieltoepassingen, maar niet met elektrische verwarming (240V).
Hulp nodig? Ga voor assistentie naar: getconnected.honeywell.com
Moet door een bekwaam persoon worden geïnstalleerd! Lees deze instructies zorgvuldig door. Het niet opvolgen van deze instructies kan het product beschadigen of een gevaarlijke situatie veroorzaken.

Voorbereiding van de ontvangerbox voor installatie

Vóór installatie van de ontvangerbox
Zoek een geschikte locatie in de buurt van de ketel. Laat minimaal 30 cm afstand van metalen voorwerpen, waaronder wanddozen en ketelbehuizing.
Draai de voorste schroef los om de afdekking te verwijderen of draai hem vast wanneer de afdekking weer op zijn plaats zit.

Nodig tijdens de installatie:

• Kabel met 2 draden van de ketel naar de ontvangerbox.
• De ontvangerbox vereist 230V voeding

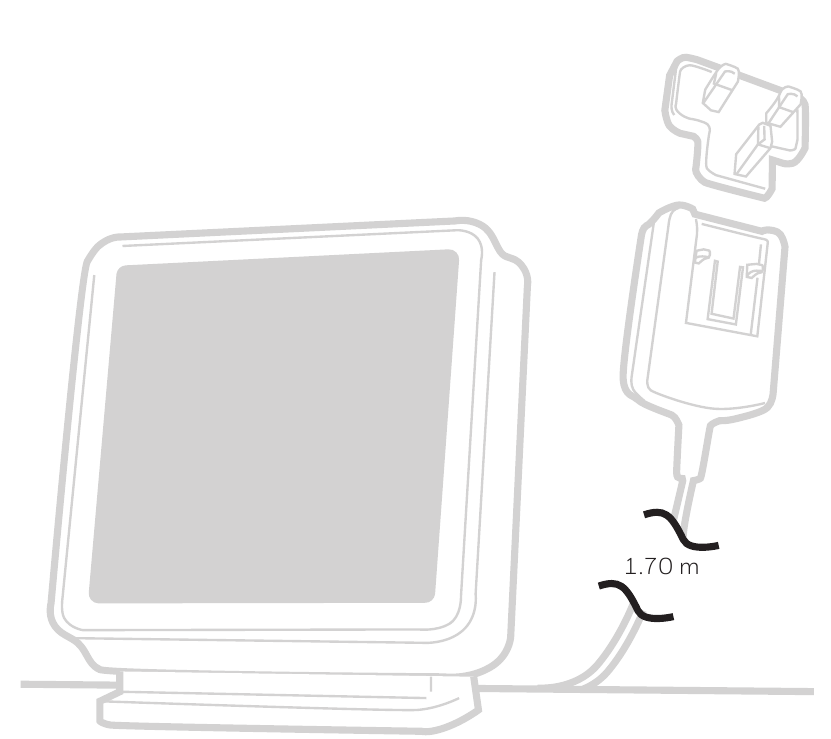

De Lyric T6R thermostaat installeren

Kies de juiste stekker. Plaats de thermostaat op een vlakke, horizontale ondergrond en steek de stekker in het stopcontact.

Schakel de stroom uit en verwijder de oude thermostaat

Om uw veiligheid te waarborgen, moet u er altijd voor zorgen dat de netspanning is uitgeschakeld voordat u toegang krijgt tot de bedrading.
In het geval van het verwijderen van de oude thermostaat, houd er rekening mee dat de bestaande bedrading niet langer zal worden gebruikt.

De T6R thermostaat mag niet in de buurt van tocht, in direct zonlicht of in de buurt van warmtebronnen worden geplaatst.

De ontvangerbox installeren

Raadpleeg de bedradingsschema's op de volgende pagina

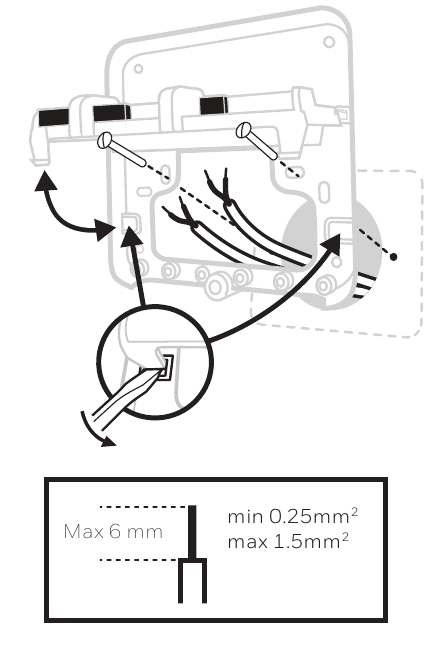

1. Wanddoos of bedrading aan de achterkant
   Klap de klemmenblokklep open om toegang te krijgen tot de kabels en schroefgaten van de wanddoos.

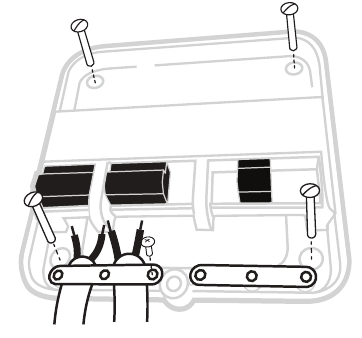

2. Oppervlaktebedrading
   Gebruik de kabelklemmen om de oppervlaktebedrading vast te zetten.


3. Vervang de afdekking
   Zoek de scharnieren aan de bovenkant van de afdekking en de wandplaat, sluit de afdekking en zet vast met de schroef.

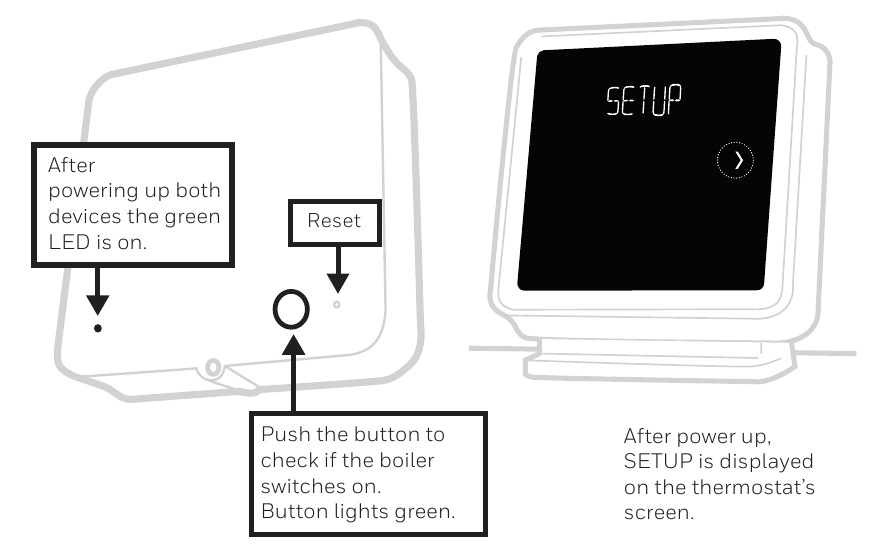

Voltooi de installatie

Schakel de netspanning naar het verwarmingstoestel en de ontvangerbox in.

Om de units opnieuw te binden, reset u de ontvangerbox en drukt u vervolgens 3 seconden op de knop. De LED op de ontvangerbox knippert geel om aan te geven dat de box in de bindingsmodus staat. Druk op de thermostaat op gedurende 5 seconden om het geavanceerde menu te openen. Navigeer naar Binding, wis de huidige binding en bind het apparaat opnieuw.

Instellen en configureren

1. Tik op om te beginnen met het instellen van de thermostaat.


2. Selecteer uw taal.


3. Stel de klokindeling, tijd en datum in.


4. Tik op om de installatie te voltooien.
   ( om de installatie met behulp van de app uit te voeren, wordt momenteel niet ondersteund)


Zodra de installatie is voltooid, gaat u naar het geavanceerde menu als u meer instellingen wilt wijzigen. Om het geavanceerde menu te openen, drukt u gedurende 5 seconden.

In het geavanceerde menu kunnen de volgende instellingen worden aangepast:

Bedradingsschema's

1. Bedrading voor basis 230V ketel


2. Bedrading voor Combiketel


3. Bedrading voor OpenTherm ketel


4. Bedrading voor twee-poorts zoneventiel of S-plan


Voor andere bedradingsschema's gaat u naar:

http://www.honeywelluk.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell Lyric T6R Handleiding
