Honeywell T6 Pro Programmeerbare Thermostaat Handleiding

Inhoud

1 Inhoud van de verpakking
2 Optionele installatie van de afdekplaat
3 UWP-montagesysteem installatie
4 Stroomopties
5 Schuifregelaar instellen
6 Aansluitingen bedrading
7 Bedrading van conventionele systemen: geforceerde lucht en hydronica
8 Bedrading warmtepompsystemen
9 Thermostaatmontage
10 Systeemwerkingsinstellingen
11 Ventilatorwerkingsinstellingen
12 Installatie-instellingen (ISU)
13 Geavanceerde instellingsopties (ISU)
14 Systeemtest installateur
15 Specificaties
- 15.1 Elektrische waarden
16 Klantenservice
17 Referenties
18 Download handleiding
19 In andere talen

Inhoud van de verpakking

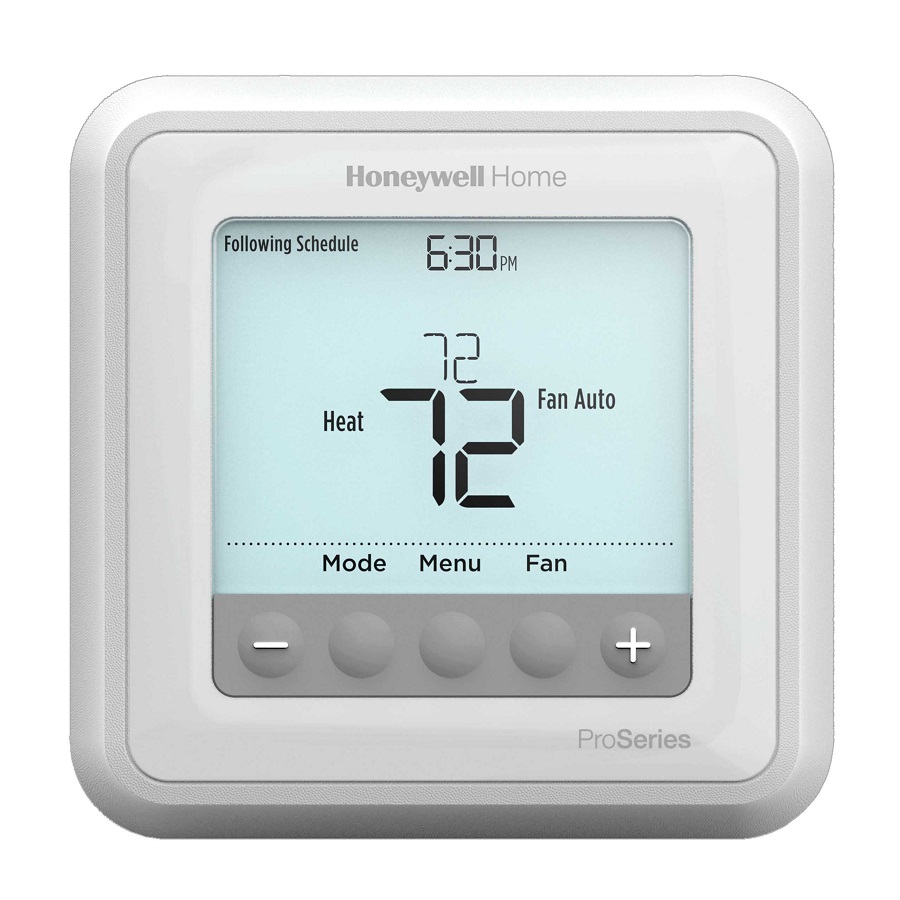

T6 Pro Thermostaat
UWP-montagesysteem
Honeywell Standaard installatieadapter (J-box adapter)
Honeywell Decoratieve afdekplaat – Klein; afmeting 4-49/64 inch x 4-49/64 inch x Klein; afmeting 4-49/64 inch x 4-49/64 inch x 11/32 inch (121 mm x 121 mm x 9 mm)
Schroeven en ankers
2 AA-batterijen
Installatie-instructies en gebruikershandleiding

Optionele installatie van de afdekplaat

OPMERKING: Als de optionele afdekplaat niet nodig is, zie "Installatie van het UWP-montagesysteem" op de volgende pagina.

Gebruik de optionele afdekplaat wanneer:

U de thermostaat op een elektrische aansluitdoos monteert
Of wanneer u een verfverschil van de oude thermostaat moet afdekken.

Scheid de aansluitdoosadapter van de afdekplaat. Zie figuur 1.
Monteer de aansluitdoosadapter aan de muur of een elektriciteitskast met behulp van een van de acht schroefgaten. Steek de meegeleverde bevestigingsschroeven in de afdekplaatset en draai ze vast. Draai de schroeven niet te vast aan. Zie figuur 2. Zorg ervoor dat de adapterplaat waterpas is.
Bevestig de UWP door deze aan de bovenste haak van de aansluitdoosadapter te hangen en vervolgens de onderkant van de UWP op zijn plaats te klikken. Zie figuur 3.
Klik de afdekplaat op de aansluitdoosadapter. Zie figuur 4.

UWP-montagesysteem installatie

Schakel voordat u begint de stroom uit in de stroomonderbreker of schakelaar. Open de verpakking om de UWP te vinden. Zie figuur 5.
Plaats de UWP op de muur. Waterpas en markeer de posities van de gaten. Zie figuur 6.
Boor gaten op de gemarkeerde posities en tik de meegeleverde muurankers lichtjes in de muur met een hamer.
‒ Boor gaten van 7/32" voor gipsplaat.
Trek de deur open en steek de draden door het bedradingsgat van de UWP. Zie figuur 7.
Plaats de UWP over de muurankers. Steek de meegeleverde bevestigingsschroeven in de UWP en draai ze vast. Draai de schroeven niet te vast aan. Draai ze vast totdat de UWP niet meer beweegt. Sluit de deur. Zie figuur 8.

Stroomopties

Plaats de R- en C-draden in de daarvoor bestemde aansluitingen voor primaire wisselstroom (C-aansluiting is optioneel als er batterijen zijn geplaatst, maar het wordt aanbevolen). Verwijder de draden door op de lipjes van de aansluiting te drukken.

Plaats AA-batterijen voor primaire stroom of back-upstroom.

Schuifregelaar instellen

Stel de R-schuifregelaar in.

Gebruik de ingebouwde jumper (R-schuifregelaar) om onderscheid te maken tussen systemen met één of twee transformatoren.
Als er slechts één R-draad is en deze is aangesloten op de R-, Rc- of RH-aansluiting, zet u de schuifregelaar in de bovenste stand (1 draad).
Als er één draad is aangesloten op de R-aansluiting en één draad is aangesloten op de Rc-aansluiting, zet u de schuifregelaar in de onderste stand (2 draden).

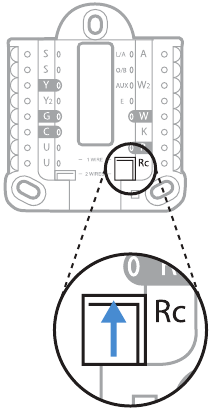

UWP-montagesysteem

R/Rc-schuifregelaar

OPMERKING: De schuifregelaars voor U-aansluitingen moeten op hun plaats blijven voor T6 Pro-modellen.

Aansluitingen bedrading

S	Universele ingang voor bedrade binnen- of buitensensoren
S	Universele ingang voor bedrade binnen- of buitensensoren
Y	Compressorcontactor (fase 1)
Y2	Compressorcontactor (fase 2)
G	Ventilatorrelais
C	24VAC gemeenschappelijk. Gebruik voor systemen met 2 transformatoren de gemeenschappelijke draad van de koeltransformator.
U	Ongebruikt
U	Ongebruikt
L/A - A	Foutinvoer warmtepomp (meest voorkomende geval)
O/B	Omschakelventiel
AUX - W2	Hulpverwarmingsrelais Verwarmingsrelais (fase 2)
E	Noodverwarmingsrelais
W	Verwarmingsrelais (fase 1)
K	Aansluiten op K op de Wire Saver Module**
R	24VAC-voeding van verwarmingstransformator*
Rc	24VAC-voeding van koeltransformator*

Opmerking: Afhankelijk van het systeemtype dat wordt aangesloten, worden mogelijk niet alle aansluitingen gebruikt. De meest gebruikte aansluitingen zijn gearceerd.

* Aansluiting kan worden overbrugd met een schuifregelaar. Zie "Schuifregelaar instellen" hierboven.
** De THP9045A1023 Wire Saver Module wordt gebruikt op verwarmings-/koelsystemen wanneer u slechts vier draden bij de thermostaat hebt en een vijfde draad nodig hebt voor een gemeenschappelijke draad. Gebruik de K-aansluiting in plaats van de Y- en G-aansluitingen op conventionele of warmtepompsystemen om de ventilator en de compressor via één draad aan te sturen. De ongebruikte draad wordt dan uw gemeenschappelijke draad. Zie de THP9045-instructies voor meer informatie.

Bedrading van conventionele systemen: geforceerde lucht en hydronica

Gearceerde gebieden hieronder zijn alleen van toepassing op TH6320U/TH6220U of zoals anders vermeld.

1H/1C-systeem (1 transformator)
R Voeding [1]
Rc [R+Rc verbonden door schuifregelaar] [2]
Y Compressorcontactor
C 24VAC gemeenschappelijk [3]
W Verwarmingsrelais
G Ventilatorrelais

Alleen-verwarmingssysteem
R Voeding [1]
Rc [R+Rc verbonden door schuifregelaar] [2]
C 24VAC gemeenschappelijk [3]
W Verwarmingsrelais

Alleen-verwarmingssysteem (Serie 20) [5]
R Serie 20 klepaansluiting "R" [1]
Rc [R+Rc verbonden door schuifregelaar] [2]
Y Serie 20 klepaansluiting "W"
C 24VAC gemeenschappelijk [3]
W Serie 20 klepaansluiting "B"

Alleen-verwarmingssysteem
(stroomopen zoneklep) [5]
R Voeding [1]
Rc [R+Rc verbonden door schuifregelaar] [2]
W Klep
C 24VAC gemeenschappelijk [3]

1H/1C-systeem(2 transformatoren)
R Voeding (verwarmingstransformator) [1]
Rc Voeding (koeltransformator) [1]
Y Compressorcontactor
C 24VAC gemeenschappelijk [3, 4]
W Verwarmingsrelais
G Ventilatorrelais

Alleen-verwarmingssysteem met ventilator
R Voeding [1]
Rc [R+Rc verbonden door schuifregelaar] [2]
C 24VAC gemeenschappelijk [3]
W Verwarmingsrelais
G Ventilatorrelais

Alleen-koelsysteem
R Voeding [1]
Rc [R+Rc verbonden door schuifregelaar] [2]
Y Compressorcontactor
C 24VAC gemeenschappelijk [3]
G Ventilatorrelais

2H/2C-systeem (1 transformator) [6]
R Voeding [1]
Rc [R+Rc verbonden door schuifregelaar] [2]
Y Compressorcontactor (fase 1)
C 24VAC gemeenschappelijk [3]
W Verwarmingsrelais (fase 1)
G Ventilatorrelais
W2 Verwarmingsrelais (fase 2)
Y2 Compressorcontactor (fase 2)

OPMERKINGEN
Draadspecificaties: gebruik thermostaatdraad van 18 tot 22 gauge. Afgeschermde kabel is niet vereist.

[1] Voeding. Zorg voor een scheidingsmogelijkheid en overbelastingsbeveiliging indien nodig.
[2] Verplaats de R-schuifregelaar op de UWP naar de R-instelling. Zie "Schuifregelaar instellen" voor meer informatie.
[3] Optionele 24VAC-aansluiting.
[4] Gemeenschappelijke aansluiting moet afkomstig zijn van de koeltransformator.
[5] Stel in ISU het type verwarmingssysteem in op stralingswarmte. Stel het aantal koelfasen in op 0.
[6] Stel in de installatie-instellingen het systeemtype in op conventionele verwarming/koeling met 2 fasen.

Bedrading warmtepompsystemen

De gearceerde gebieden hieronder gelden alleen voor TH6320U/TH6220U of zoals anders vermeld.

1H/1C-warmtepompsysteem
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
Y Compressorcontactor
C 24VAC gemeenschappelijk [3]
O/B Wisselklep [7]
G Ventilatorrelais

2H/1C-warmtepompsysteem [8]
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
Y Compressorcontactor
C 24VAC gemeenschappelijk [3]
O/B Wisselklep [7]
G Ventilatorrelais
Aux Extra warmte
E Noodwarmterelais
L Ingang warmtepompstoring

2H/2C-warmtepompsysteem [9]
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
Y Compressorcontactor (trap 1)
C 24VAC gemeenschappelijk [3]
O/B Wisselklep [7]
G Ventilatorrelais
Y2 Compressorcontactor (trap 2)
L Ingang warmtepompstoring

3H/2C-warmtepompsysteem (alleen TH6320U)[10]
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
Y Compressorcontactor (trap 1)
C 24VAC gemeenschappelijk [3]
O/B Wisselklep[7]
G Ventilatorrelais
Aux Extra warmte
E Noodwarmterelais
Y2 Compressorcontactor (trap 2)
L Ingang warmtepompstoring

Duaal brandstofsysteem
R Voeding [1]
Rc [R+Rc verbonden door schuiflipje] [2]
Y Compressorcontactor (trap 1)
C 24VAC gemeenschappelijk [3]
O/B Wisselklep[7]
G Ventilatorrelais
Aux Extra warmte
E Noodwarmterelais
Y2 Compressorcontactor (trap 2 - indien nodig)
L Ingang warmtepompstoring
S Buitensensor
S Buitensensor

OPMERKINGEN
Draadspecificaties: Gebruik thermostatendraad van 18 tot 22 gauge. Afgeschermde kabel is niet vereist.

[1] Voeding. Zorg voor een ontkoppelingsmogelijkheid en overbelastingsbeveiliging zoals vereist.
[2] Verplaats het R-schuiflipje op de UWP naar de R-instelling. Zie 'Schuiflipjes instellen' voor meer informatie.
[3] Optionele 24VAC gemeenschappelijke aansluiting.
[6] Stel in de installatie-instellingen het systeemtype in op 2Heat/2Cool Conventioneel.
[7] Stel in de installatie-instellingen de wisselklep in op O (voor koelomschakeling) of B (voor warmteomschakeling).
[8] Stel in ISU het verwarmingssysteemtype in op Warmtepomp. 1 compressor en 1 trap back-upwarmte.
[9] Stel in ISU het verwarmingssysteemtype in op Warmtepomp. 2 compressoren en 0 trap back-upwarmte.
[10] Stel in ISU het verwarmingssysteemtype in op Warmtepomp. 2 compressoren en 1 trap back-upwarmte.

Thermostaatmontage

Duw overtollige draad terug in de opening in de muur.
Sluit de UWP-deur. Deze moet gesloten blijven zonder uit te puilen.
Lijn de UWP uit met de thermostaat en duw voorzichtig totdat de thermostaat vastklikt.
Schakel de stroom in bij de stroomonderbreker of schakelaar.

Systeemwerkingsinstellingen

Druk op de knop Mode (Modus) om naar de volgende beschikbare systeemmodus te gaan.
Blader door de modi totdat de vereiste systeemmodus wordt weergegeven en laat deze staan om te activeren.

OPMERKING: Beschikbare systeemmodi variëren per model en systeeminstellingen.

System (Systeem) modi:
‒ Auto
‒ Heat (Verwarmen)
‒ Cool (Koelen)
‒ Em Heat (Noodverwarming)
‒ Off (Uit)

Ventilatorwerkingsinstellingen

Druk op de knop Fan (Ventilator) om naar de volgende beschikbare ventilatormodus te gaan.
Blader door de modi totdat de vereiste ventilatormodus wordt weergegeven en laat deze staan om te activeren.

OPMERKING: Beschikbare ventilatormodi variëren met de systeeminstellingen.

Fan (Ventilator) modi:
‒ Auto: Ventilator draait alleen als het verwarmings- of koelsysteem is ingeschakeld.
‒ On: Ventilator is altijd ingeschakeld.
‒ Circ: Ventilator draait willekeurig ongeveer 33% van de tijd.

Installatie-instellingen (ISU)

Houd CENTER (Midden) en knoppen ongeveer 3 seconden ingedrukt om het geavanceerde menu te openen.
Druk op Select (Selecteren) om naar ISU te gaan.
Druk op Select (Selecteren) om door de menu-instellingen te bladeren.
Druk op of om waarden te wijzigen of uit de beschikbare opties te selecteren.
Druk op Select (Selecteren) en bevestig uw instellingen of druk op Back (Terug) om wijzigingen te negeren en terug te keren naar het ISU-menuscherm om een andere instellingsoptie te bewerken.
Om het installatieproces te voltooien en uw instellingen op te slaan, drukt u op Home (Start) en keert u terug naar het startscherm.

OPMERKING: Een volledige lijst van alle instellingen (ISU) parameters en opties begint hieronder.

Geavanceerde instellingsopties (ISU)

OPMERKING: Afhankelijk van de systeeminstellingen zijn mogelijk niet alle opties beschikbaar.

#ISU	ISU-naam	ISU-opties (fabrieksinstelling in vet)
120	Planningsopties	0 = Niet-programmeerbaar 2 = 5-2 Programmeerbaar 3 = 5-1-1 Programmeerbaar 4 = 7 dagen programmeerbaar
125	Temperatuuraanduidingsschaal	0 = Fahrenheit 1 = Celsius
130	Buitensensor (alleen TH6320 / TH6220)	0 = Geen 1 = Bekabelde buitensensor
200	Verwarmingssysteemtype	1 = Conventionele geforceerde luchtverwarming 2 = Warmtepomp 3 = Stralingswarmte 5 = Geen (alleen koelen)
205	Type verwarmingsapparatuur	Conventionele geforceerde luchtverwarming: 1 = Standaard efficiëntie gasgeforceerde lucht 2 = Hoogrendement gasgeforceerde lucht 3 = Oliegeforceerde lucht 4 = Elektrische geforceerde lucht 5 = Hete water ventilatorconvector Warmtepomp: 7 = Lucht-lucht warmtepomp 8 = Geothermische warmtepomp Stralingswarmte: 9 = Hete water stralingswarmte 12 = Stoom
218	Omkeerventiel O/B	0 = O (O/B bij koelen) 1 = B (O/B bij verwarmen)
220	Koelstadia / Compressorfasen 200=Conv / 200=HP (alleen TH6320 / TH6220*)	0, 1, 2*
221	Verwarmingsstadia / Back-up verwarmingsstadia	Verwarmingsstadia: 1, 2 Back-up verwarmingsstadia: 0, 1
230	Ventilatorregeling bij verwarmen	1 = Apparatuur regelt ventilator 2 = Thermostaat regelt ventilator
253	Aux/E-aansluitingregeling (alleen TH6320)	0 = Stuur zowel Aux & E samen aan 1 = Aux en E onafhankelijk
255	Back-up warmtebron (alleen warmtepomp)	1 = Elektrische geforceerde lucht 2 = Gas/olie geforceerde lucht (of fossiele geforceerde lucht)
256	Noodwarmtebron (alleen TH6320)	1 = Elektrische geforceerde lucht 2 = Gas/olie geforceerde lucht (of fossiele geforceerde lucht)
260	Externe fossiele brandstofkit (alleen TH6320 / TH6220)	0 = Thermostaat regelt back-up warmte 1 = Externe fossiele brandstofkit regelt back-up warmte
270	Back-up warmte ventilator	1 = Apparatuur regelt ventilator 2 = Thermostaat regelt ventilator Opmerking: Instelling alleen actief met TH6320 in warmtepompmodus.
271	Noodwarmte ventilator	1 = Apparatuur regelt ventilator 2 = Thermostaat regelt ventilator Opmerking: Instelling alleen actief met TH6320 in warmtepompmodus.
300	Systeemomschakeling	0 = Handmatig 1 = Automatisch
303	Automatisch omschakelingsverschil	0°F tot 5°F 0,0°C tot 2,5°C Opmerking: Verschil is NIET dode band. Verschil betekent hoe ver voorbij het instelpunt voordat wordt overgeschakeld naar de geselecteerde modus. Dode band instelling is geen optie. Honeywell gebruikt een geavanceerd algoritme dat de dode band vastzet op 0°F. Dit is geavanceerder dan eerdere thermostaten.
340	Back-up warmte droop	0 = Comfort 2 = 2°F 3 = 3°F 4 = 4°F 5 = 5°F 6 = 6°F 7 = 7°F 8 = 8°F 9 = 9°F 10 = 10°F 11 = 11°F 12 = 12°F 13 = 13°F 14 = 14°F 15 = 15°F
350	Upstage-timer voor back-up warmte	0 = Uit 1 = 30 minuten 2 = 45 minuten 3 = 60 minuten 4 = 75 minuten 5 = 90 minuten 6 = 2 uur 7 = 3 uur 8 = 4 uur 10 = 5 uur
355	Compressor Lockout / Balanspunt	-- = Uit 5°F tot 60°F (in stappen van 5°F) -15,0°C tot 15,5°C (in stappen van 2,5°C of 3,0°C) Opmerking: Gebruik een bekabelde sensor om compressor lockout / balanspunt in te stellen op TH6320 / TH6220.
356	Outdoor Lockout Backup Heat	-- = Uit 5°F tot 65°F (in stappen van 5°F) -15,0°C tot 18,5°C (in stappen van 2,5°C of 3,0°C)
365	Compressor Cycle Rate (Stage 1)	1 - 6
366	Compressor Cycle Rate (Stage 1)	1 - 6
370	Verwarmingscyclusfrequentie (Stage 1)	1 - 12
371	Verwarmingscyclusfrequentie (Stage 2)	1 - 12
375	Verwarmingscyclusfrequentie Hulpverwarming	1 - 12
378	Verwarmingscyclusfrequentie Noodverwarming (alleen TH6320)	1 - 12
387	Compressorbeveiliging	0 = Uit 1 - 5 minuten
425	Adaptief intelligent herstel	0 = Nee 1 = Ja Opmerking: Adaptief intelligent herstel (AIR) is een comfortinstelling. Verwarmings- of koelapparatuur wordt eerder ingeschakeld, zodat de binnentemperatuur overeenkomt met het instelpunt op de geplande tijd.
430	Minimaal koel instelpunt	50°F tot 99°F (50°F) 10,0°C tot 37,0°C (10,0°C)
431	Maximaal verwarmingsinstelpunt	40°F tot 90°F (90°F) 4,5°C tot 32,0°C (32,2°C)
435	Toetsenblokvergrendeling	0 = Geen 1 = Gedeeltelijk 2 = Volledig
500	Is de binnentemperatuursensor BEKABELD met uw systeem? (alleen TH6320 / TH6220)	0 = Nee 1 = Ja
515	Type binnensensor (alleen TH6320 / TH6220)	0 = 10k 1 = 20k
520	Welke sensoren worden gebruikt voor TEMPERATUURREGELING? (Meerdere sensoren worden gemiddeld) (alleen TH6320 / TH6220)	1 = Alleen thermostaat 2 = Alleen bekabeld 3 = Gemiddelde
702	Aantal luchtfilters	0 - 2
711	Vervangingsherinnering luchtfilter 1	0 = Uit 1 = 10 bedrijfsdagen 2 = 20 bedrijfsdagen 3 = 30 bedrijfsdagen 4 = 45 bedrijfsdagen 5 = 60 bedrijfsdagen 6 = 90 bedrijfsdagen 7 = 120 bedrijfsdagen 8 = 150 bedrijfsdagen 9 = 30 kalenderdagen 10 = 45 kalenderdagen 11 = 60 kalenderdagen 12 = 75 kalenderdagen 13 = 3 kalendermaanden 14 = 4 kalendermaanden 15 = 5 kalendermaanden 16 = 6 kalendermaanden 17 = 9 kalendermaanden 18 = 12 kalendermaanden 19 = 15 kalendermaanden
712	Vervangingsherinnering luchtfilter 2	0 = Uit 1 = 10 bedrijfsdagen 2 = 20 bedrijfsdagen 3 = 30 bedrijfsdagen 4 = 45 bedrijfsdagen 5 = 60 bedrijfsdagen 6 = 90 bedrijfsdagen 7 = 120 bedrijfsdagen 8 = 150 bedrijfsdagen 9 = 30 kalenderdagen 10 = 45 kalenderdagen 11 = 60 kalenderdagen 12 = 75 kalenderdagen 13 = 3 kalendermaanden 14 = 4 kalendermaanden 15 = 5 kalendermaanden 16 = 6 kalendermaanden 17 = 9 kalendermaanden 18 = 12 kalendermaanden 19 = 15 kalendermaanden
1400	Achtergrondverlichting	0 = Op aanvraag 1 = Continu Opmerking: Gemeenschappelijke draad nodig voor continu.
1401	Helderheid achtergrondverlichting	1 - 5 Opmerking: Wordt alleen weergegeven als continue achtergrondverlichting is geselecteerd.
1410	Klokformaat	12 / 24
1415	Zomertijd	0 = Uit 1 = Aan
1420	Temperatuurweergave offset	-3 tot 3F (0) -1,5 tot 1,5C (0)

Systeemtest installateur

Om een systeemtest uit te voeren:

Houd CENTER en knoppen ongeveer 3 seconden ingedrukt om het geavanceerde menu te openen.
Gebruik om naar TEST te gaan. Druk op Select om de systeemtest te openen.
Gebruik om te schakelen tussen Heat, Cool, Fan, Em Heat of Ver (thermostaatversie-informatie). Druk op Select.
Druk op om stadia één voor één in te schakelen en druk op om ze uit te schakelen.
Gebruik de knop Home om de systeemtest te verlaten.

Systeemtest		Systeemstatus
Gearceerde gebieden hieronder zijn alleen van toepassing op TH6320U/TH6220U of zoals anders vermeld.
Heat	0	Alles uit
	1	Verwarmingsfase 1 aan
	2	Verwarmingsfase 2 ook aan
	3	Verwarmingsfase 3 ook aan
Cool	0	Alles uit
	1	Koelfase 1 aan
	2	Koelfase 2 ook aan
Em Heat	0	Alles uit
Em Heat	1	Em Heat aan
Fan	0	Ventilator uit
Fan	1	Ventilator aan

Specificaties

Temperatuurbereiken
Verwarming: 40°F tot 90°F (4,5°C tot 32,0°C)
Koeling: 50°F tot 99°F (10,0°C tot 37,0°C)

Werkende omgevingstemperatuur
32°F tot 120°F (0 C° tot 48,9°C)

Bedrijfsomgevingstemperatuur
37°F tot 102°F (2,8°C tot 38,9°C)

Verzendtemperatuur
-20°F tot 120°F (-28,9°C tot 48,9°C)

Relatieve luchtvochtigheid tijdens bedrijf
5% tot 90% (niet-condenserend)

Fysieke afmetingen in inches (mm) (H x B x D)
4-1/16" H x 4-1/16" B x 1-5/32" D
103,5 mm H x 103,5 mm B x 29 mm D

Elektrische waarden

Terminal	Voltage (50/60Hz)	Lopende stroom
W Verwarming (Powerpile)	20-30 Vac 750 mV DC	0.02-1.0 A 100 mA DC
W2 (Aux) Verwarming	20-30 Vac	0.02-1.0 A
E Noodverwarming	20-30 Vac	0.02-0.5 A
Y Compressor fase 1	20-30 Vac	0.02-1.0 A
Y2 Compressor fase 2	20-30 Vac	0.02-1.0 A
G Ventilator	20-30 Vac	0.02-0.5 A
O/B Omschakeling	20-30 Vac	0.02-0.5 A
L/A Ingang	20-30 Vac	0.02-0.5 A

ELEKTRISCH GEVAAR
Kan een elektrische schok of schade aan de apparatuur veroorzaken. Schakel de stroom uit voordat u met de installatie begint.

GEVAAR VOOR SCHADE AAN APPARATUUR
De compressorbeveiliging wordt tijdens het testen omzeild. Om schade aan de apparatuur te voorkomen, dient u de compressor niet snel te laten schakelen.

KWIK KENNISGEVING
Als dit product een bediening vervangt die kwik in een afgesloten buis bevat, plaats de oude bediening dan niet in de vuilnisbak. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor instructies over recycling en correcte verwijdering.

Klantenservice

Voor hulp bij dit product kunt u terecht op customer.honeywell.com.

Of bel gratis met Honeywell Customer Care op 1-800-468-1502.

Trek om de thermostaat uit de UWP te verwijderen.

Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422

customer.honeywell.com

Merk

Referenties

Honeywell-klantenportaal

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell T6 Pro Programmeerbare Thermostaat Handleiding
