D3100

OPMERKING: Een OPMERKING geeft belangrijke informatie aan waarmee u uw computer beter kunt gebruiken.

EEN VOORZICHTIGHEID geeft mogelijke schade aan hardware of gegevensverlies aan als de instructies niet worden opgevolgd.

EEN WAARSCHUWING geeft een potentieel risico op schade aan eigendommen, persoonlijk letsel of overlijden aan.

Inhoudsopgave

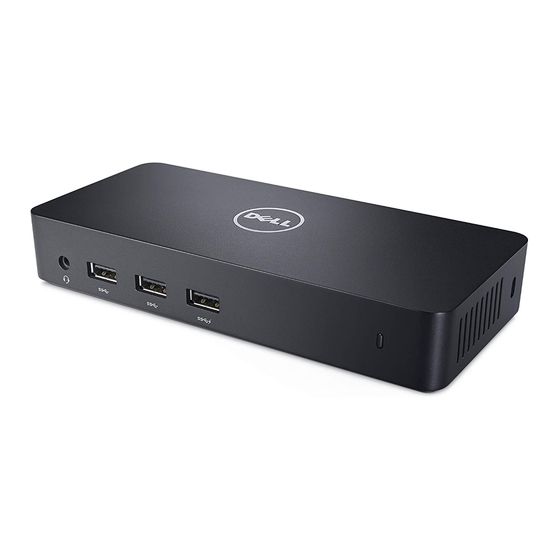

Dell Docking Station – USB 3.0 (D3100)
USB 3.0 I/O-kabel (2 ft)
Stroomadapter en netsnoer
Installatie-cd
HDMI naar DVI-adapter

Specificaties

Upstream-ingang

1 x USB 3.0 (standaard B-type)

Downstream-uitgangen

3 x USB 3.0
2 x USB 2.0
1 x DisplayPort
2 x HDMI
Gigabit Ethernet
Combo Audio (hoofdtelefoon/microfoon)
Audio line-out
2 krachtige poorten () voor het opladen van de batterij (BC 1.2).

Resolutie/Vernieuwingsfrequentie

Aantal aangesloten videopoorten	DP	HDMI 1	HDMI 2
Enkel	3840 x 2160 / 30 Hz	Niet aangesloten	Niet aangesloten
Enkel	Niet aangesloten	2560 x 1440 / 50 Hz	Niet aangesloten
Enkel	Niet aangesloten	Niet aangesloten	2560 x 1440 / 50 Hz
Dubbel display	3840 x 2160 / 30 Hz	2560 x 1440 / 50 Hz	Niet aangesloten
Dubbel display	3840 x 2160 / 30 Hz	Niet aangesloten	2560 x 1440 / 50 Hz
Dubbel display	Niet aangesloten	2048 x 1152 / 60 Hz	2048 x 1152 / 60 Hz
Triple Display	3840 x 2160 / 30 Hz	2048 x 1152 / 60 Hz	2048 x 1152 / 60 Hz

*De resolutie is ook afhankelijk van de EDID-resolutie van het scherm

Productoverzicht

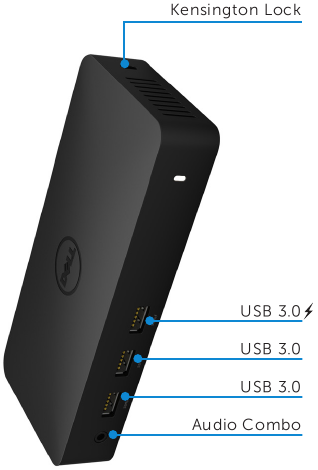

Vooraanzicht

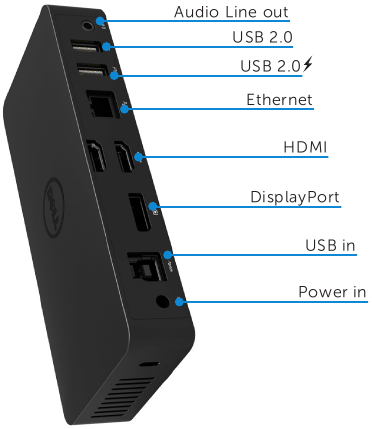

Achteraanzicht

Aanbevolen systeemvereisten

Hardware
Processor: Intel Core i7 2+GHz of beter
Geheugen: 8 GB
Videokaart: Intel HD 4000, ATI Radeon HD5/6xxx, NVidia GeForce 4xxM of beter.
USB: USB 3.0
Schijf: 7200 RPM of SSD

Besturingssysteem

Wins OS (Win 7, 8, 8.1) 32/64 bits

Bedrijfstemperatuur

De maximale bedrijfstemperatuur is 40 °C

Windows 7/8/8.1 instellen

Opmerking: Installatie met gebundelde cd.

Dubbelklik op "Setup.exe" wanneer de cd is geplaatst.

Sluit het dockingstation NIET aan voordat u de stuurprogramma's op uw laptop hebt geïnstalleerd.

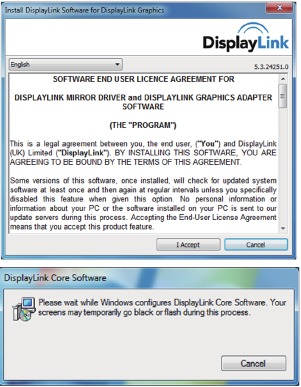

Zodra u op "Setup.exe" hebt geklikt, wordt de licentieovereenkomst voor eindgebruikers van de installatiesoftware in het venster weergegeven.
Klik op "I Accept" (Ik ga akkoord). De DisplayLink Core-software en DisplayLink Graphics worden geïnstalleerd.
Sluit uw dockingstation en randapparatuur aan op uw pc.

Opmerking: installatie zonder gebundelde cd

Sluit het dock aan op uw laptop
Opmerking: het wordt aanbevolen om de nieuwste stuurprogramma's te downloaden van de DisplayLink-ondersteuningswebsite op www.displaylink.com/support

Voor netwerk-/IT-beheerders, bezoek deze link voor een zakelijk installatiesoftwarepakket. (*Gebruikersregistratie vereist)
http://www.displaylink.com/corporateinstall/
Windows start automatisch met het installeren van het DisplayLink-stuurprogramma.
Volg de instructies op het scherm totdat de installatie is voltooid.
Sluit uw dockingstation en randapparatuur aan op uw pc.

Menu-optie	Beschrijving
DisplayLink Manager	Als u op dit item klikt, wordt de versie van de geïnstalleerde DisplayLink-software weergegeven.
Controleren op updates	Windows Update controleren.
DisplayLink-apparaten	Verbonden DisplayLink-apparaten controleren.
Audio instellen	Opent het Windows-venster voor audioconfiguratie.
Video instellen	Opent het Windows-venster voor schermresolutie.
Schermresolutie	Geeft een lijst met beschikbare resoluties weer.
Schermrotatie	Draait het scherm met de klok mee of tegen de klok in.
Uitbreiden naar	Breidt het display uit naar rechts of links van het hoofdscherm.
Uitbreiden	Breidt het Windows-bureaublad uit naar het scherm.
Instellen als hoofdscherm	Stelt dit scherm in als het hoofdscherm.
Notebookmonitor uit	Schakelt het scherm van de notebook uit en maakt van het DisplayLink-scherm het hoofdscherm.
Spiegelen	Kopieert wat er op het hoofdscherm staat en reproduceert het op dit scherm.
Uit	Schakelt het scherm uit.
Aanpassen aan tv	Gebruik deze functie om de grootte van de vensters aan te passen aan het tv-scherm.

Het scherm instellen in uitgebreide modus

Klik op het DisplayLink-pictogram.
Selecteer Uitbreiden (Extend).
Het apparaat is nu uitgebreid in de richting waarin het scherm zich de laatste keer in deze modus bevond. Gebruik voor meer controle het submenu Uitbreiden naar (Extend To) en selecteer een van de opties. Hiermee wordt het apparaat in de uitgebreide modus gezet en wordt het links/rechts/boven/onder de hoofdmonitor (primair) geplaatst.

Het scherm instellen in de spiegelmodus

Klik op het DisplayLink-pictogram.
Selecteer Spiegelen (Mirror).
De resolutie, kleurdiepte en vernieuwingsfrequentie van het primaire scherm worden gekopieerd naar de monitor die is aangesloten op het DisplayLink USB Graphics-apparaat.

Configuratie Aanpassen aan tv

Om Aanpassen aan tv te configureren, kiest u de optie in de DisplayLink GUI.

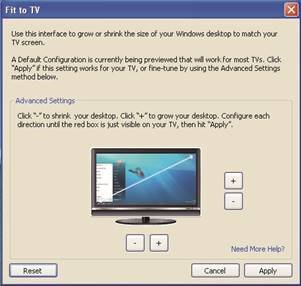

De volgende interface verschijnt
U ziet ook een rode rand op het DisplayLink-scherm
De rode rand geeft de grootte van het nieuwe Windows-bureaublad weer. Gebruik de "+" en "-" knoppen op de GUI van Aanpassen aan tv om de grootte van de rode rand te wijzigen totdat deze op het tv-scherm past.
Opmerking: Een fijnere configuratie van de grootte van de rand kan worden bereikt door de CTRL-toets ingedrukt te houden en op de "+" en "-" te klikken.
Zodra de rode rand zich aan de randen van het tv-scherm bevindt, klikt u op "Apply" (Toepassen) om de grootte van het Windows-bureaublad te wijzigen.

Veelgestelde vragen over Dell Docking Station - USB 3.0 (D3100)

Probleemoplossing	Voorgestelde oplossingen
Er is geen video op de monitor die op het dock is aangesloten	Controleer de videoverbindingskabels. Haal de stekker uit het stopcontact, wacht 10 seconden en sluit hem vervolgens weer aan.
De video op de aangesloten monitor is vervormd of beschadigd.	Controleer de videoverbindingskabels. Controleer de videoresolutie onder Configuratiescherm Items\ Beeldscherm\Beeldscherminstelling wijzigen.
De video op de aangesloten monitor wordt niet weergegeven in de uitgebreide modus	Wijzig de instellingen door: Configureren onder Configuratiescherm Items\Beeldscherm\Beeldscherminstelling wijzigen. Schakel door de "Windows-toets + P" te gebruiken.
De audio-aansluitingen werken niet	Controleer de instellingen onder Configuratiescherm\Alle Configuratiescherm Items\Geluid om er zeker van te zijn dat het USB-audioapparaat beschikbaar is en is ingesteld als standaard. Klik met de rechtermuisknop om alle beschikbare opties weer te geven.
USB-poorten werken niet op het dockingstation	Haal de stekker uit het stopcontact, wacht 10 seconden en sluit hem vervolgens weer aan. Update naar het nieuwste USB 3.0-hostcontrollerstuurprogramma
Externe USB 3.0-mediakaartlezer wordt niet gedetecteerd.	Haal de stekker uit het stopcontact, wacht 10 seconden en sluit hem vervolgens weer aan. Update naar het nieuwste USB 3.0-hostcontrollerstuurprogramma
HDCP-content kan niet worden weergegeven op de aangesloten monitor	HDCP-contentondersteuning is momenteel niet beschikbaar.
DisplayLink-stuurprogramma kan niet worden geïnstalleerd	Haal het stuurprogramma via een van de volgende manieren: Download het nieuwste stuurprogramma van de DisplayLink-website. Maak verbinding met Windows Update met Docking station (met behulp van Wi-Fi of Ethernet-poort van de laptop).
Laptop start niet op met aangesloten dock	Verwijder alle USB-apparaten die op het dock zijn aangesloten; sommige niet-gekwalificeerde opstartapparaten kunnen ervoor zorgen dat het opstartscherm vastloopt.
Geen cd-station en geen internettoegang om het stuurprogramma te krijgen	Gebruik een extern cd-station om het stuurprogramma van cd te laden Download het stuurprogramma van een computer met internetverbinding en kopieer het stuurprogramma via een USB-flashstation en voer de installatie uit.
Eerste keer dat internettoegang een foutmelding veroorzaakt	Gebruik een extern cd-station om het stuurprogramma van cd te laden Download het stuurprogramma van een computer met internetverbinding en kopieer het stuurprogramma via een USB-flashstation en voer de installatie uit.
Laptop kan niet ontwaken vanaf Ethernet-poort	Controleer de instellingen onder BIOS Items om er zeker van te zijn dat de laptop de functie voor ontwaken vanaf Ethernet-poort ondersteunt.

Instructie stroom-led

Normale werkmodus: Helder wit led-lampje
Slaapmodus: Wit led-lampje
Uitgeschakeld: Lampje uit

Regelgevingsinformatie

Dell USB3.0 SuperSpeed Universal Docking System - D3100 voldoet aan de FCC/CE-regels en houdt zich aan de wereldwijde naleving van wet- en regelgeving, engineering en milieuzaken.

Contact opnemen met Dell

Ga naar www.dell.com/support
Selecteer uw ondersteuningscategorie
Selecteer de juiste service- of ondersteuningslink op basis van uw behoefte.

Of bezoek: http://www.displaylink.com/support/.
