Dell D6000 handleiding

Inhoud

D6000

OPMERKING: Een OPMERKING geeft belangrijke informatie weer die u helpt uw computer beter te gebruiken.


Een VOORZICHTIG geeft mogelijke schade aan hardware of verlies van gegevens aan als de instructies niet worden opgevolgd.


Een WAARSCHUWING geeft een mogelijkheid aan voor schade aan eigendommen, persoonlijk letsel of overlijden.

Verpakkingsinhoud

  1. Dell Universal Dock (D6000)

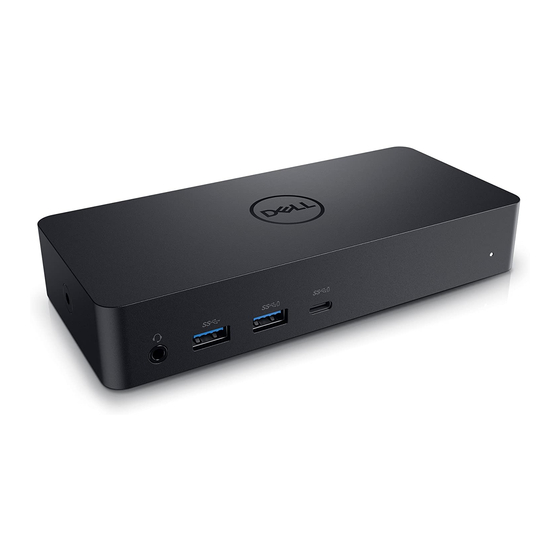

    Dell Universal Dock (D6000)
  2. Stroomadapter en netsnoer
    Power adapter and power cord

Specificaties

Upstream

  • USB 3.0 Type A (Via C-to-A converter)
  • USB-C (Ondersteunt stroomvoorziening tot 65 W)

Downstream

  • 3 x USB 3.0 Type A
  • 1 x USB 3.0 Type A (voorkant, PowerShare)
  • 1 x USB-C (voorkant, alleen data en PowerShare)
  • 1 x HDMI
  • 2 x DisplayPort
  • Gigabit Ethernet
  • Combo Audio (hoofdtelefoon/microfoon)
  • Audio Line-out

Ondersteunt USB 3.1 Gen1.

  • Productvermogen: productsignalen bij 5 Gbps
  • Marketingnaam: SuperSpeed USB
  • Opmerking: USB 3.1 Gen1 en USB 3.0 termen zijn synoniem

Indicatie stroom-led

Normale werkmodus: Wit licht
Platform standby: Amberkleurig licht
Uitgeschakeld: Licht uit

Indicatie LAN-poort-led

Verbinding: Groen (constant groen)
Actieve link: Amber (knipperend)

Maximale resolutie en vernieuwingsfrequentie die wordt ondersteund voor uw beeldscherm

Opmerking: maximale resolutie/vernieuwingsfrequentie is ook afhankelijk van de EDID-tabel van monitoren

USB-C platformgebruikers met driverinstallatie

Ingangen (aansluiten) Uitgang
DP-1 DP-2 HDMI DP-1 DP-2 HDMI
DP-1 DP-2 HDMI 4K@60Hz 4K@60Hz 4K@30Hz
DP-1 DP-2 HDMI 5K@60Hz 4K@30Hz
DP-1 DP-2 4K@60Hz 4K@60Hz
DP-1 HDMI 4K@60Hz 4K@60Hz
DP-2 HDMI 4K@60Hz 4K@60Hz
DP-1 4K@60Hz
DP-2 4K@60Hz
HDMI 4K@60Hz

* Indien zonder DisplayLink-stuurprogramma, is de HDMI-uitgang van Alt-mode en 4K bij 30 Hz.

USB-3.0 platformgebruikers met driverinstallatie

Ingangen (aansluiten) Uitgang
DP-1 DP-2 HDMI DP-1 DP-2 HDMI
DP-1 DP-2 HDMI 4K@60Hz 4K@60Hz N.V.T.**
DP-1 DP-2 HDMI 5K@60Hz N.V.T.**
DP-1 DP-2 4K@60Hz 4K@60Hz
DP-1 HDMI 4K@60Hz 4K@60Hz
DP-2 HDMI 4K@60Hz 4K@60Hz
DP-1 4K@60Hz
DP-2 4K@60Hz
HDMI 4K@60Hz

**: Geen Alt-mode ondersteuning

Productoverzicht

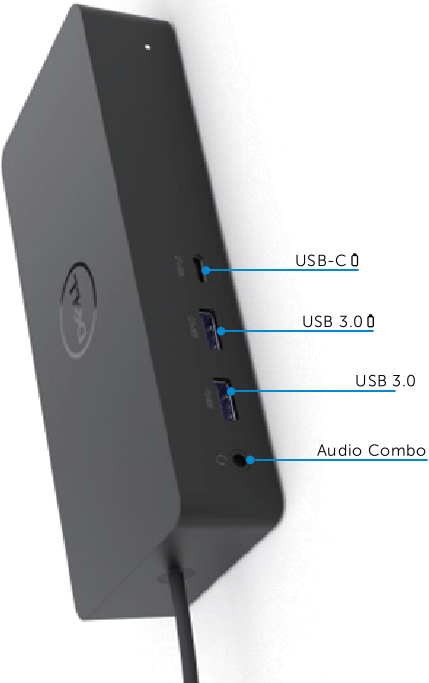

Vooraanzicht
Vooraanzicht

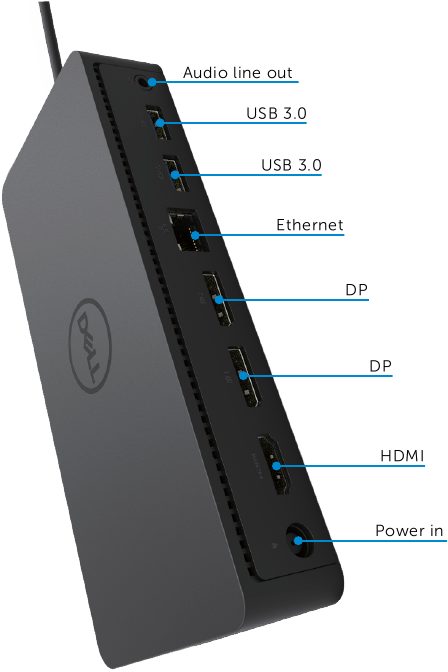

Achteraanzicht
Achteraanzicht

Hardware

DL-6xxx-apparaten (4K UHD-resoluties)

Minimumvereisten voor Office, Productiviteit, Web

Processor: Intel Core i3 2+GHz / Intel Core M / AMD Trinity of beter
Geheugen: 4 GB
Videokaart: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM of beter, met stuurprogramma's die specifiek zijn uitgebracht voor de Windows-versie.
USB: USB 2.0, maar USB 3.0 aanbevolen

Minimumvereisten voor videoweergave op volledig scherm

Processor: Intel SkyLake i3 of Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P of beter
Geheugen: 8 GB
Videokaart: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM of beter, met stuurprogramma's die specifiek zijn uitgebracht voor de Windows-versie.
USB: USB 3.0
Schijf: 7200 RPM of SSD
Als UHD-inhoud (4K) wordt afgespeeld, moet het systeem de 4K-video in de GPU kunnen decoderen.

Besturingssysteem

Wins OS (Win 7, 8, 8.1, 10); 32/64 bits (met DisplayLink Driver versie: 8.2 en hoger).
Ubuntu OS 14.04.2 of hoger.
Chrome OS Build 58 en hoger.

AC/DC
Adapter		 Ingangsspanning/-frequentie/-stroom
  1. Lite-On (DPN: VJCH5) adapter:
    100 VAC tot 240 VAC/50 Hz tot 60 Hz.
  2. Chicony (DPN: 6G99N) adapter:
    100 VAC tot 240 VAC/50 Hz tot 60 Hz.
Uitgangsspanning/-stroom Uitgang: 19,5 VDC/6,7 A

Bedrijfstemperatuur

Max. bedrijfstemperatuur is 40 oC

Windows 7/8/8.1/10 installatie

  1. Begin met het installeren van de stuurprogramma's voordat u het dock op uw computer aansluit. Het wordt aangeraden om de nieuwste stuurprogramma's te downloaden van de onderstaande supportwebsite:
  2. Volg de instructies op het scherm tot de installatie voltooid is.

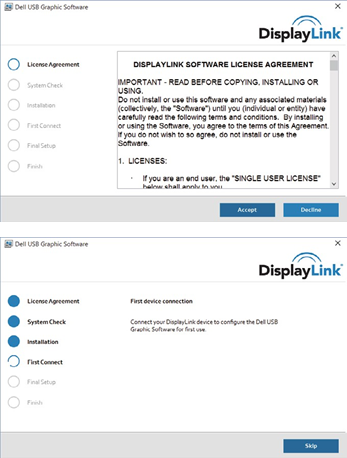

    Windows 7/8/8.1/10 Setup stap 2

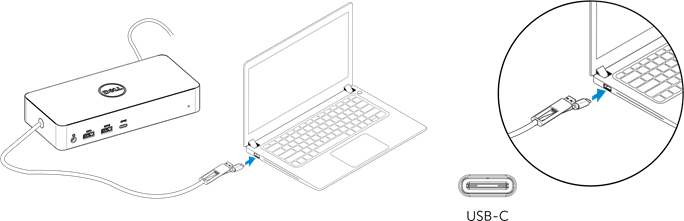

  3. USB-C platform/verbinding
    Windows 7/8/8.1/10 Setup stap 3

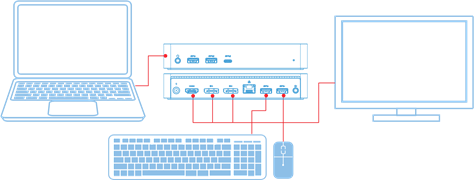

  4. Sluit uw dock en randapparatuur aan op uw pc.
    Windows 7/8/8.1/10 Setup stap 4

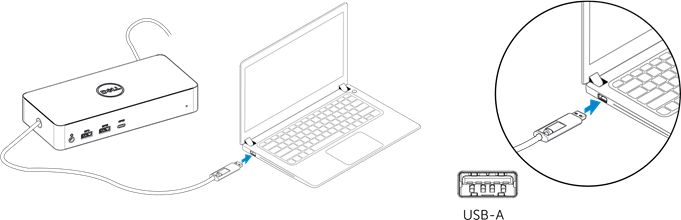

  5. USB 3.0 Type A platform/verbinding
    Windows 7/8/8.1/10 Setup stap 5

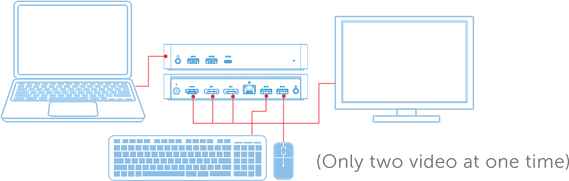

  6. Sluit uw dock en randapparatuur aan op uw pc.
    Windows 7/8/8.1/10 Setup stap 6

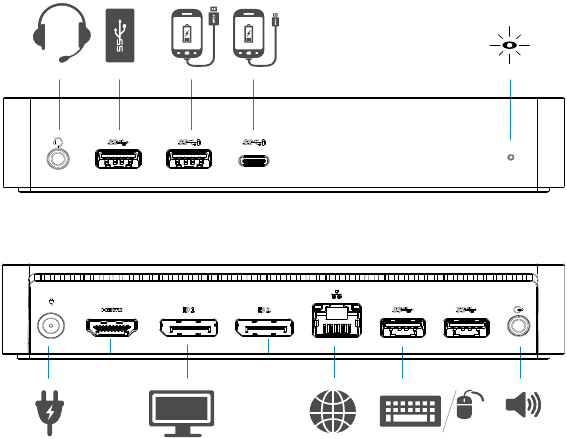

Functies

Functies

Menuoptie Beschrijving
DisplayLink Manager Als u op dit item klikt, wordt de versie van de geïnstalleerde DisplayLink-software weergegeven.
Controleren op updates Windows Update controleren.
DisplayLink-apparaten Aangesloten DisplayLink-apparaten controleren.
Audio-instellingen Opent het Windows-venster Audio-configuratie.
Video-instellingen Opent het Windows-venster Schermresolutie.
Schermresolutie Geeft een lijst met beschikbare resoluties weer.
Schermrotatie Draait het scherm met de klok mee of tegen de klok in.
Uitbreiden naar Breidt het scherm uit naar rechts of links van het hoofdscherm.
Uitbreiden Breidt het Windows-bureaublad uit naar het scherm.
Instellen als hoofdscherm Stelt dit scherm in als het hoofdscherm.
Monitor van notebook uitschakelen Schakelt het scherm van de notebook uit en maakt van het DisplayLink-scherm het hoofdscherm.
Spiegelen Kopieert de inhoud van het hoofdscherm en reproduceert deze op dit scherm.
Uit Schakelt het scherm uit.
Aanpassen aan tv Gebruik deze functie om de grootte van de vensters aan te passen aan het tv-scherm.

De weergave instellen in de uitgebreide modus

  1. Klik op het DisplayLink-pictogram.
  2. Selecteer Extend (Uitbreiden).
    Het apparaat is nu uitgebreid in de richting waarin het de laatste keer was toen de weergave zich in deze modus bevond. Gebruik voor meer controle het submenu Uitbreiden naar en selecteer een van de opties. Dit plaatst het apparaat in de uitgebreide modus en plaatst het links/rechts/boven/onder de hoofdmonitor (primaire monitor).

De weergave instellen in de spiegelmodus

  1. Klik op het DisplayLink-pictogram.
  2. Selecteer Mirror (Spiegelen).
    De resolutie, kleurdiepte en vernieuwingsfrequentie van het primaire scherm worden gerepliceerd op de monitor die is aangesloten op het DisplayLink USB Graphics-apparaat.

Configuratie voor aanpassen aan tv

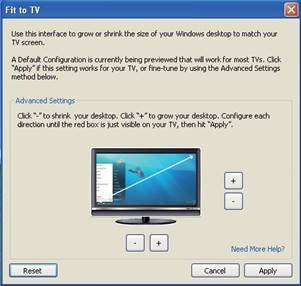

  1. Om Aanpassen aan tv te configureren, kiest u de optie in de DisplayLink GUI.
    De volgende interface verschijnt:
    Configuratie voor aanpassen aan tv stap 1
  2. U ziet ook een rode rand op het DisplayLink-scherm.
    Configuratie voor aanpassen aan tv stap 2
    De rode rand geeft de grootte van het nieuwe Windows-bureaublad weer. Gebruik de "+" en "-" bedieningselementen in de GUI Aanpassen aan tv om de grootte van de rode rand te wijzigen totdat deze op het tv-scherm past.
    Opmerking: Een fijnere configuratie van de grootte van de rand kan worden bereikt door de CTRL-toets ingedrukt te houden en op "+" en "-" te klikken.
  3. Zodra de rode rand zich aan de randen van het tv-scherm bevindt, klikt u op Apply (Toepassen) om het formaat van het Windows-bureaublad te wijzigen.

Veelgestelde vragen over Dell Universal Dock - D6000

Probleemoplossing Aanbevolen oplossingen
Er is geen video op de monitor die is aangesloten op het dock. Controleer de videoverbindingskabels.
Koppel de stroom los, wacht 10 seconden en sluit deze vervolgens weer aan.
De video op de aangesloten monitor is vervormd of beschadigd. Controleer de videoverbindingskabels.
Controleer de videoresolutie onder Configuratiescherm\Weergave\Weergave-instellingen wijzigen.
De video op de aangesloten monitor wordt niet in de uitgebreide modus weergegeven. Wijzig de instellingen op een van de volgende manieren:
  • Configureren onder Configuratiescherm\Weergave\Weergave-instellingen wijzigen.
  • Schakel over door de "+P" te doorlopen.
De audioaansluitingen werken niet. Controleer de instellingen onder Configuratiescherm\Alle items van het Configuratiescherm\Geluid om er zeker van te zijn dat het USB-audioapparaat beschikbaar is en is ingesteld als standaard. Klik met de rechtermuisknop om alle beschikbare opties weer te geven.
USB-poorten werken niet op het dock. Koppel de stroom los, wacht 10 seconden en sluit deze vervolgens weer aan.
Update naar het nieuwste USB 3.0-hostcontrollerstuurprogramma.
HDCP-content kan niet worden weergegeven op de aangesloten monitor. HDCP-contentondersteuning is momenteel niet beschikbaar.
Displaylink-stuurprogramma kan niet worden geïnstalleerd. Download het stuurprogramma op een van de volgende manieren:
  • Download het nieuwste stuurprogramma van de Displaylink-website of
  • Maak verbinding met Windows Update met het dock.
    (via Wi-Fi of Ethernet-poort van de laptop).
De laptop kan niet opstarten met het dock aangesloten. Verwijder alle USB-apparaten die zijn aangesloten op het dock; sommige niet-gekwalificeerde opstartapparaten kunnen een vergrendeling op het opstartscherm veroorzaken.
Voor het eerst toegang tot internet, waardoor een foutmelding wordt veroorzaakt Download het stuurprogramma van een computer met internetverbinding en kopieer het stuurprogramma via een USB-flashstation en voer de installatie uit.
Er zijn onvoldoende systeembronnen om de gevraagde service te voltooien Dit kan gebeuren bij het openen van de uitgebreide modus met weinig systeembronnen. De pc heeft niet genoeg geheugen om een uitgebreide weergave te starten.
Sluit alle ongebruikte toepassingen af. De situatie kan ook worden verbeterd door de pc opnieuw op te starten.
Incompatibel weergavestuurprogramma Dit bericht verschijnt als de geïnstalleerde stuurprogramma's voor de primaire grafische kaart niet WDDM-compatibel zijn. Windows 7 en hoger zijn niet ontworpen om zonder WDDM-stuurprogramma's te werken.
Download en installeer de nieuwste grafische stuurprogramma's voor uw primaire grafische kaart.
Laptop kan niet uit de slaapstand worden gehaald via de Ethernet-poort Controleer de instellingen onder BIOS Items om er zeker van te zijn dat de laptop de functie 'wake-up-from-Ethernet port' ondersteunt.
De laptop laadt niet op wanneer het dock op uw computer is aangesloten.
  1. Zorg ervoor dat het dock goed is aangesloten op de eigen voedingsadapter.
  2. Zorg ervoor dat de LED van uw dock AAN is (witte LED).
    Koppel de dockkabel los en sluit deze opnieuw aan op uw computer.
  3. Zorg ervoor dat de USB-C-poort van de notebook het opladen accepteert.
  4. Neem contact op met de fabrikant van uw notebook om de compatibiliteit van het opladen met het dock te bevestigen.
Geen video op de monitoren die zijn aangesloten op de High Definition Multimedia Interface (HDMI) of DisplayPort (DP)-poort op het dock.
  1. Als uw monitor is aangesloten op het dock, kan de video-uitgang op uw computer zijn uitgeschakeld. U kunt de video-uitgang inschakelen onder Configuratiescherm\Weergave\Weergave-instellingen wijzigen.
  2. Controleer de resolutie-instellingen op uw computer. Uw monitor ondersteunt mogelijk hogere resoluties dan het dock kan ondersteunen. Raadpleeg de tabel met weergave-resoluties in de gebruikershandleiding van uw dock voor meer informatie over de maximale resolutiecapaciteit.
  3. Zorg ervoor dat de videokabel (HDMI of DisplayPort) goed is aangesloten op de monitor en het dock. Zorg ervoor dat u de juiste videobron op uw monitor selecteert (raadpleeg de documentatie van uw monitoren voor meer informatie over het wijzigen van de videobron).
  4. Als er slechts één monitor wordt weergegeven en de andere monitor niet. Download het nieuwste stuurprogramma van de Displaylink-website om te installeren of maak verbinding met Windows Update met het dock (via Wi-Fi of Ethernet-poort van de laptop).
  5. Probeer indien mogelijk een andere monitor en laptopcomputer te gebruiken waarvan bekend is dat ze goed zijn.

Regelgevingsinformatie

Dell Universal Dock-D6000 voldoet aan de FCC/CE-regels en houdt zich aan de wereldwijde naleving van regelgeving, engineering en milieuzaken.

Contact opnemen met Dell

  1. Ga naar www.dell.com/support
  2. Selecteer uw ondersteuningscategorie
  3. Selecteer de juiste service- of ondersteuningslink op basis van uw behoefte.

Of ga naar:

http://www.displaylink.com/support/.

DisplayLink-logo

© 2017 Dell Inc. Alle rechten voorbehouden.

De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Reproductie van dit materiaal op welke manier dan ook zonder schriftelijke toestemming van Dell Inc. is ten strengste verboden.

Handelsmerken die in deze tekst worden gebruikt: Dell en het Dell-logo zijn handelsmerken van Dell Inc., Intel®, Centrino®, Core™ en Atom™ zijn handelsmerken of gedeponeerde handelsmerken van Intel Corporation in de Verenigde Staten en andere landen; Microsoft®, Windows® en het Windows-startknoplogo zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen; Bluetooth® is een gedeponeerd handelsmerk van Bluetooth SIG,

Inc. en wordt door Dell gebruikt onder licentie; Blu-ray Disc™ is een handelsmerk van de Blu-ray Disc Association (BDA) en is gelicentieerd voor gebruik op discs en spelers; Andere handelsmerken en handelsnamen kunnen in dit document worden gebruikt om te verwijzen naar de entiteiten die de merken en namen claimen of hun producten. Dell Inc. wijst elk eigendomsbelang in andere handelsmerken en handelsnamen dan haar eigen af.
