NOCO Genius G750 Handleiding

LEES EN BEGRIJP DE PRODUCTVEILIGHEIDSINFORMATIE VOOR GEBRUIK. Het niet opvolgen van de instructies kan leiden tot ELEKTRISCHE SCHOK, EXPLOSIE of BRAND, wat kan leiden tot ERNSTIG LETSEL, OVERLIJDEN, SCHADE AAN APPARAAT of EIGENDOM. Gooi deze informatie niet weg.

Wat zit er in de doos

• G750 Smart Charger
• (1) Batterijklemconnectoren
• (1) Oogjes Terminal Connectoren
• Gebruikershandleiding
• Informatiegids en Garantie

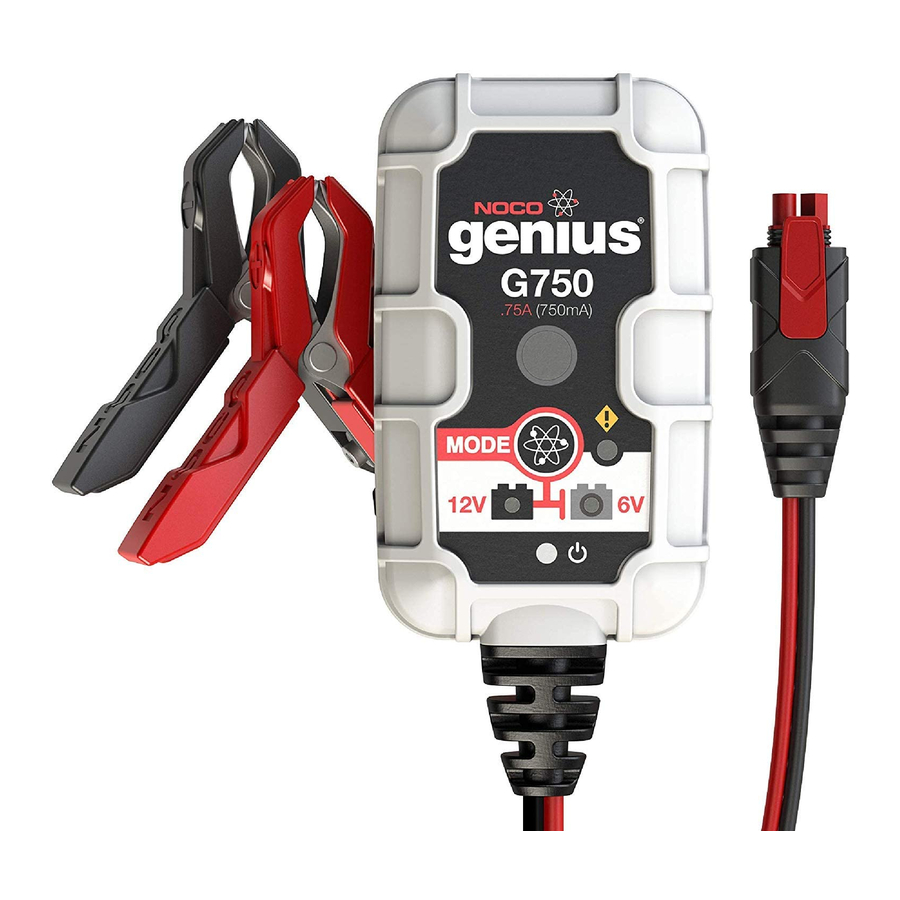

Over G750

De NOCO Genius® G750 vertegenwoordigt enkele van de meest innovatieve en geavanceerde technologieën op de markt, waardoor elke lading eenvoudig en gemakkelijk is. Het is misschien wel de veiligste en meest efficiënte lader die u ooit zult gebruiken. De G750 is ontworpen voor het opladen van alle soorten 6V- en 12V-loodzuuraccu's, inclusief natte (overstroomde), gel-, MF (onderhoudsvrije), CA (calcium), EFB (Enhanced Flooded Battery) en AGM (Absorption Glass Mat) batterijen. Het is geschikt voor het opladen van batterijcapaciteiten van 2 tot 30 Ampère-uur en het onderhouden van alle batterijformaten.

Aan de slag

Lees, voordat u de lader gebruikt, de specifieke voorzorgsmaatregelen en aanbevolen laadsnelheden van de batterijfabrikant zorgvuldig door. Zorg ervoor dat u de spanning en chemische samenstelling van de batterij bepaalt door de handleiding van uw batterij te raadplegen voordat u deze oplaadt.

Montage

De G750 is een directe wandstekkerlader en het is belangrijk om rekening te houden met de afstand tot de batterij. De lengte van de DC-kabel vanaf de lader, met de batterijklem of de oogjes terminal connectoren, is ongeveer 148 inch (3750 mm). Houd rekening met 12 inch (304 mm) speling tussen de verbindingen.

Oplaadmodi

De G750 heeft drie (3) modi: Standby, 12V NORM en 6V NORM. Sommige oplaadmodi moeten drie (3) seconden ingedrukt worden gehouden om de modus te activeren. Deze "Ingedrukt houden" (Press and Hold) modi zijn geavanceerde oplaadmodi die uw volledige aandacht vereisen voordat u ze selecteert. "Ingedrukt houden" (Press and Hold) wordt op de lader aangegeven met een rode lijn. Het is belangrijk om de verschillen en het doel van elke oplaadmodus te begrijpen. Gebruik de lader niet voordat u de juiste oplaadmodus voor uw batterij hebt bevestigd.

Hieronder volgt een korte beschrijving:

6V NORM gebruiken. [Ingedrukt houden (Press & Hold)]
De 6V NORM-oplaadmodus is alleen ontworpen voor 6-volt loodzuuraccu's, zoals natte cel-, gelcel-, enhanced flooded-, onderhoudsvrije- en calciumbatterijen. Raadpleeg de batterijfabrikant voordat u deze modus gebruikt.

DEZE MODUS IS ALLEEN VOOR 6-VOLT LOODZUURACCU'S.

Aansluiten op de batterij

Sluit de stekker van het netsnoer niet aan voordat alle andere aansluitingen zijn gemaakt. Identificeer de juiste polariteit van de batterijpolen op de batterij. De positieve batterijpool wordt meestal aangegeven met deze letters of dit symbool (POS,P,+). De negatieve batterijpool wordt meestal aangegeven met deze letters of dit symbool (NEG,N,-). Maak geen verbindingen met de carburateur, brandstofleidingen of dunne plaatwerkonderdelen. De onderstaande instructies zijn voor een negatief aardingssysteem (meest voorkomend). Als uw voertuig een positief aardingssysteem heeft (zeer ongebruikelijk), volg dan de onderstaande instructies in omgekeerde volgorde.

1. Sluit de positieve (rode) batterijklem of oogjes terminal connector aan op de positieve (POS,P,+) batterijpool.
2. Sluit de negatieve (zwarte) batterijklem of oogjes terminal connector aan op de negatieve (NEG,N,-) batterijpool of het voertuigchassis.
3. Sluit de stekker van de batterijlader aan op een geschikt stopcontact. Kijk niet naar de batterij bij het maken van deze verbinding.
4. Wanneer u de batterijlader loskoppelt, ontkoppel dan in omgekeerde volgorde, waarbij u eerst de negatieve (of positieve eerst voor positieve aardingssystemen) verwijdert.

Begin met opladen

1. Controleer de spanning en chemische samenstelling van de batterij.
2. Controleer of u de batterijklemmen of oogjes terminal connectoren correct hebt aangesloten en of de stekker van het netsnoer in een stopcontact zit.
3. De lader start in de stand-bymodus, aangegeven door een oranje LED. In de stand-by levert de lader geen stroom.
4. Druk op de modusknop om naar de juiste oplaadmodus te gaan (houd drie seconden ingedrukt om een geavanceerde oplaadmodus te activeren) voor de spanning en chemische samenstelling van uw batterij.
5. De modus-LED zal de geselecteerde oplaadmodus oplichten en de oplaad-LED's zullen oplichten (afhankelijk van de gezondheid van de batterij) om aan te geven dat het oplaadproces is gestart.
6. De lader kan nu te allen tijde op de batterij aangesloten blijven om onderhoudslading te leveren.

Oplaad-LED's begrijpen

De lader heeft één (1) oplaad-LED. Deze oplaad-LED geeft de laadstatus (SOC) van de aangesloten batterij(en) aan. Zie de onderstaande uitleg:

Geavanceerde diagnostiek begrijpen

Geavanceerde diagnostiek wordt gebruikt bij het weergeven van foutcondities. Het toont een reeks knipperreeksen die u helpen de oorzaak van de fout en mogelijke oplossingen te identificeren.

Alle foutcondities worden weergegeven met de fout-LED en de stand-by-LED die heen en weer knipperen. Het aantal knipperingen tussen elke puls duidt op een mogelijke foutconditie (behalve omgekeerde polariteit en laagspanningsbatterij).

Geheugen
Keert terug naar de laatst geselecteerde modus wanneer opnieuw gestart

Interactief
Wijzigt het laadproces op basis van organische batterijfeedback

Herstel (Recovery)
Past een hoogspanningspuls toe wanneer een lage spanning, sulfatering of verloren capaciteit wordt gedetecteerd

Veilig (Safe)
Beschermt tegen omgekeerde polariteit, vonken, overladen, overstroom, open circuits, kortsluiting en oververhitting

Snel (Fast)
Laadt twee keer zo snel op als traditionele batterijladers

Compensatie
Past zich aan aan de wisselende A/C-lijnspanning voor consistent opladen

Robuust (Rugged)
Bestand tegen vuil, water, UV-straling, schokken en pletten

Compact
Hoogfrequente energieomzetting voor ultra-compacte, lichtgewicht en draagbare lader

Start-Stop
Gaat de verhoogde cyclische energiebehoefte tegen die wordt gesteld aan batterijen in micro-hybride voertuigen

Firewall
Veiligheidsbarrière op meerdere niveaus die abnormale en onveilige omstandigheden voorkomt

Optimalisatie
Stabiliseert de interne batterijchemie voor betere prestaties en een langere levensduur

Onderhoud Plus (Maintenance Plus)
Houdt de batterij volledig opgeladen zonder overladen, waardoor de lader veilig voor onbepaalde tijd kan worden aangesloten

Energiebesparing (Energy Save)
Minimaliseert het energieverbruik wanneer niet het volledige vermogen nodig is

Belasting volgen (Load Tracking)
Oplaad-LED's volgen dynamisch de laadstatus van de batterijen wanneer een belasting de laadstroom overtreft

Diagnostiek
Intuïtieve visuele diagnostische tool voor het detecteren van omgekeerde polariteit, lage spanning of beschadigde batterijen

CANBUS
Schakelt automatisch de oplaadpoort in om CANBUS-systemen op te laden

Thermische monitor (Thermal Monitor)
Interne temperatuursensoren passen de lading aan op basis van het omgevingsklimaat

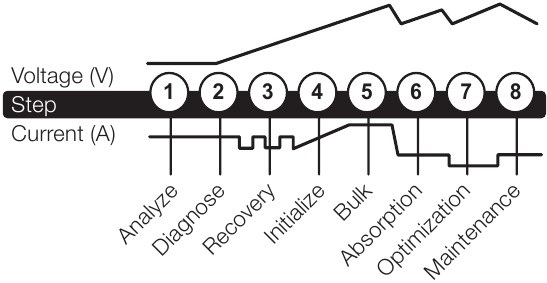

Oplaadstappen

Stap 1 & 2: Analyseren & Diagnosticeren
Controleert de initiële toestand van de batterij, inclusief spanning, laadstatus en gezondheid, om te bepalen of de batterij stabiel is voordat het opladen begint.

Stap 3: Herstel (Recovery)
Initialiseert het herstel (Recovery) desulfatatieproces (indien nodig) voor diep ontladen of gesulfateerde batterijen door kleine hoeveelheden stroom te pulseren.

Stap 4: Initialiseren
Start het oplaadproces met een zachte lading.

Stap 5: Bulk
Start het bulklaadproces op basis van de toestand van de batterij en geeft 80% van de capaciteit van de batterij terug.

Stap 6: Absorptie
Brengt het laadniveau naar 90% door kleine hoeveelheden stroom te leveren om een veilige, efficiënte lading te bieden. Dit beperkt het ontgassen van de batterij en is essentieel voor het verlengen van de levensduur van de batterij.

Stap 7: Optimalisatie
Voltooit het oplaadproces en brengt de batterij op maximale capaciteit. In deze stap gebruikt de lader meerlaagse oplaadprofielen om de capaciteit volledig te herstellen en het soortelijk gewicht van de batterij te optimaliseren voor een langere looptijd en betere prestaties. De lader schakelt over naar Onderhoud (Maintenance) als de batterij de lader vertelt dat er meer stroom nodig is.

Stap 8: Onderhoud (Maintenance)
Bewaakt continu de batterij om te bepalen wanneer een onderhoudslading moet worden gestart. Als de batterijspanning onder de beoogde drempelwaarde daalt, start de lader de onderhoudscyclus opnieuw totdat de spanning de optimale toestand bereikt en stopt vervolgens de laadcyclus. De cyclus tussen Optimalisatie en Onderhoud (Maintenance) wordt oneindig herhaald om de batterij volledig opgeladen te houden. De batterijlader kan veilig voor onbepaalde tijd aangesloten blijven zonder het risico van overladen.

Oplaadtijden

De geschatte tijd om een batterij op te laden wordt hieronder weergegeven. De grootte van de batterij (Ah) en de ontladingsdiepte (DOD) hebben een grote invloed op de oplaadtijd. De oplaadtijd is gebaseerd op een gemiddelde ontladingsdiepte tot een volledig opgeladen batterij en is alleen bedoeld als referentie. Werkelijke gegevens kunnen afwijken als gevolg van de batterijcondities. De tijd om een normaal ontladen batterij op te laden is gebaseerd op een DOD van 50%.

Technische specificaties
