NOCO Genius G1100 Handleiding

LEES EN BEGRIJP DE PRODUCTVEILIGHEIDSINFORMATIE VÓÓR GEBRUIK. Het niet opvolgen van de instructies kan leiden tot ELEKTRISCHE SCHOKKEN, EXPLOSIE of BRAND, wat kan leiden tot ERNSTIG LETSEL, OVERLIJDEN, SCHADE AAN HET APPARAAT of EIGENDOMMEN. Gooi deze informatie niet weg.

Welkom

Lees en begrijp de gebruikershandleiding voordat u de oplader gebruikt. Voor vragen over onze opladers kunt u onze uitgebreide ondersteuningsinformatie bekijken op www.no.co/support. Om contact op te nemen met NOCO voor persoonlijke ondersteuning (niet beschikbaar in alle regio's), gaat u naar www.no.co/connect.

Wat zit er in de doos

• G1100 Smart Charger
• (1) Batterijklemconnectoren
• (1) Oogjessluitingconnectoren
• Gebruikershandleiding
• Informatiegids en garantie

Contact opnemen met NOCO

Telefoon: 1.800.456.6626
E-mail: support@no.co
Postadres: 30339 Diamond Parkway, #102
Glenwillow, OH 44139
Verenigde Staten van Amerika

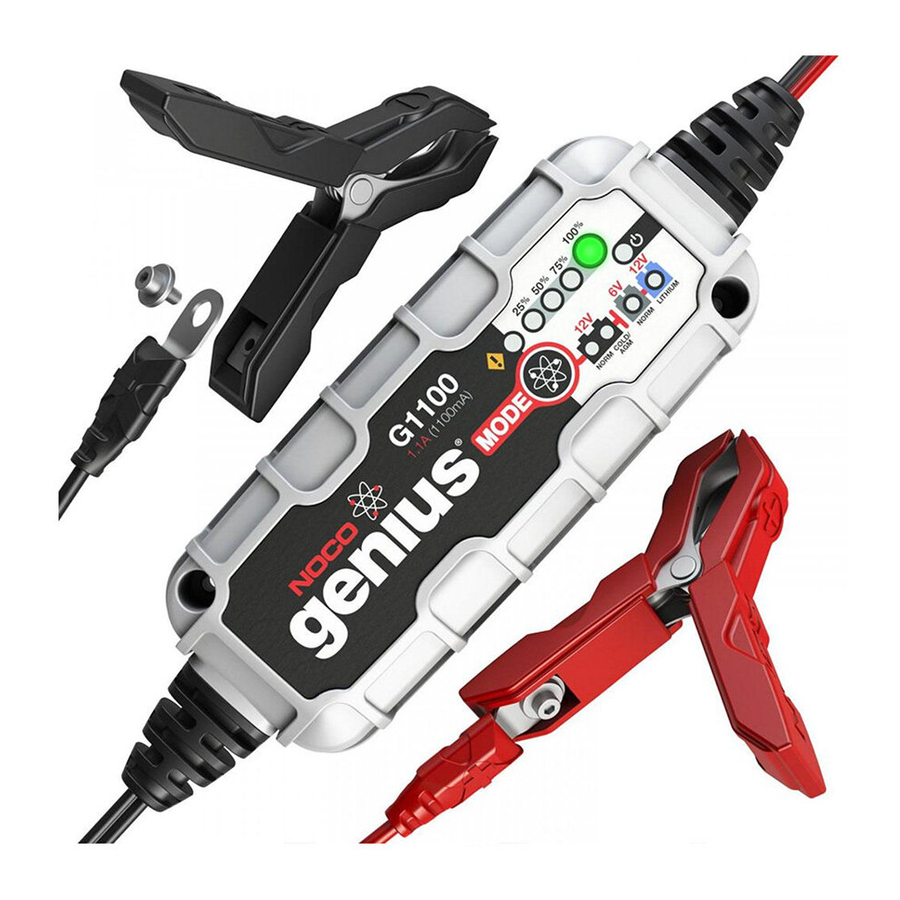

Over G1100

De NOCO Genius^® G1100 vertegenwoordigt enkele van de meest innovatieve en geavanceerde technologieën op de markt, waardoor elke lading eenvoudig en gemakkelijk is. Het is misschien wel de veiligste en meest efficiënte oplader die u ooit zult gebruiken. De G1100 is ontworpen voor het opladen van alle soorten 6V- en 12V-loodzuur- en 12V-lithium-ionbatterijen, inclusief natte (overstroomde), gel-, MF- (onderhoudsvrije), CA- (calcium), EFB- (Enhanced Flooded Battery), AGM- (Absorption Glass Mat) en LIB- (lithium-ion) batterijen. Het is geschikt voor het opladen van batterijcapaciteiten van 2 tot 40 ampère-uur en het onderhouden van alle batterijformaten.

Montage

De G1100 heeft twee (2) externe gaten voor montage. Monteer de oplader op een gewenste locatie met #6 zelfborende schroeven. Zorg ervoor dat er geen obstakels achter het montageoppervlak zijn. Het is belangrijk om de afstand tot de batterij in gedachten te houden. De DC-kabellengte van de oplader, met de batterijklem of oogjessluitingconnectoren, is ongeveer 1.900 mm. Houd rekening met 304 mm speling tussen de aansluitingen.

Oplaadmodi

De G1100 heeft vijf (5) modi: Stand-by, 12V NORM, 12V COLD/AGM, 6V NORM en 12V LITHIUM. Sommige oplaadmodi moeten drie (3) seconden worden ingedrukt en vastgehouden om de modus te activeren. Deze "Ingedrukt houden"-modi zijn geavanceerde oplaadmodi die uw volledige aandacht vereisen voordat u ze selecteert. "Ingedrukt houden" wordt op de oplader aangegeven met een rode lijn. Het is belangrijk om de verschillen en het doel van elke oplaadmodus te begrijpen. Gebruik de oplader pas als u de juiste oplaadmodus voor uw batterij hebt bevestigd.
Hieronder volgt een korte beschrijving:

6V NORM gebruiken. [Ingedrukt houden]

De 6V NORM-oplaadmodus is alleen ontworpen voor 6-volt loodzuurbatterijen, zoals natte cel-, gelcel-, enhanced flooded-, onderhoudsvrije- en calciumbatterijen. Raadpleeg de batterijfabrikant voordat u deze modus gebruikt.

DEZE MODUS IS ALLEEN VOOR 6-VOLT LOODZUURBATTERIJEN.

12V Lithium gebruiken. [Ingedrukt houden]

De 12V Lithium-oplaadmodus is alleen ontworpen voor 12-volt lithium-ionbatterijen, inclusief lithiumijzerfosfaat.

GEBRUIK DEZE MODUS MET ZORG. DEZE MODUS IS ALLEEN VOOR 12-VOLT LITHIUMBATTERIJEN. LITHIUM-IONBATTERIJEN WORDEN OP VERSCHILLENDE MANIEREN GEMAAKT EN GEBOUWD EN SOMMIGE KUNNEN AL DAN NIET EEN BATTERIJBEHEERSYSTEEM (BMS) BEVATTEN. RAADPLEEG DE LITHIUMBATTERIJFABRIKANT VOORDAT U DE BATTERIJ OPLAADT EN VRAAG NAAR DE AANBEVOLEN OPLAADSNELHEDEN EN -SPANNINGEN. SOMMIGE LITHIUM-IONBATTERIJEN KUNNEN INSTABIEL EN ONGESCHIKT ZIJN OM OP TE LADEN. ZORG ERVOOR DAT U UW LITHIUM-IONBATTERIJ KOOPT BIJ EEN BEKENDE EN GOEDE MERK.

Aansluiten op de batterij

Sluit de AC-stekker pas aan als alle andere aansluitingen zijn gemaakt. Identificeer de juiste polariteit van de batterijpolen op de batterij. De positieve batterijpool wordt meestal gemarkeerd met deze letters of symbolen (POS,P,+). De negatieve batterijpool wordt meestal gemarkeerd met deze letters of symbolen (NEG,N,-). Maak geen verbindingen met de carburateur, brandstofleidingen of dunne plaatwerkonderdelen. De onderstaande instructies zijn voor een negatief aardingssysteem (meest voorkomend). Als uw voertuig een positief aardingssysteem heeft (zeer ongebruikelijk), volg dan de onderstaande instructies in omgekeerde volgorde.

1. Sluit de positieve (rode) batterijklem of oogjessluitingconnector aan op de positieve (POS,P,+) batterijpool.
2. Sluit de negatieve (zwarte) batterijklem of oogjessluitingconnector aan op de negatieve (NEG,N,-) batterijpool of het voertuigchassis.
3. Sluit de AC-stekker van de batterijlader aan op een geschikt stopcontact. Kijk niet naar de batterij wanneer u deze aansluiting maakt.
4. Koppel de batterijlader bij het loskoppelen in omgekeerde volgorde los, waarbij u eerst de minpool verwijdert (of eerst de pluspool voor positieve aardingssystemen).

Begin met opladen

1. Controleer de spanning en chemische samenstelling van de batterij.
2. Controleer of u de batterijklemmen of oogjessluitingconnectoren correct hebt aangesloten en of de AC-stekker in een stopcontact is gestoken.
3. De oplader start in de stand-bymodus, aangegeven door een oranje LED. In de stand-by levert de oplader geen stroom.
4. Druk op de modusknop om naar de juiste oplaadmodus te gaan (houd drie seconden ingedrukt om een geavanceerde oplaadmodus te activeren) voor de spanning en chemische samenstelling van uw batterij.
5. De modus-LED licht op in de geselecteerde oplaadmodus en de oplaad-LED's lichten op (afhankelijk van de conditie van de batterij) om aan te geven dat het oplaadproces is gestart.
6. De oplader kan nu te allen tijde op de batterij aangesloten blijven om onderhoudsladen te bieden.

Oplaad-LED's begrijpen

De oplader heeft vier (4) oplaad-LED's: 25%, 50%, 75% en 100%. Deze oplaad-LED's geven de laadstatus (SOC) van de aangesloten batterij(en) aan. Zie de onderstaande uitleg:

LED	Uitleg
25% Rode LED 25% 50% 75% 100%	De 25% oplaad-LED pulseert langzaam "aan" en "uit" wanneer de batterij minder dan 25% is opgeladen. Wanneer de batterij voor 25% is opgeladen, brandt de rode oplaad-LED continu.
50% Rode LED 25% 50% 75% 100%	De 50% oplaad-LED pulseert langzaam "aan" en "uit" wanneer de batterij minder dan 50% is opgeladen. Wanneer de batterij voor 50% is opgeladen, brandt de rode oplaad-LED continu.
75% Oranje LED 25% 50% 75% 100%	De 75% oplaad-LED pulseert langzaam "aan" en "uit" wanneer de batterij minder dan 75% is opgeladen. Wanneer de batterij voor 75% is opgeladen, brandt de oranje oplaad-LED continu.
100% Groene LED 25% 50% 75% 100%	De 100% oplaad-LED pulseert langzaam "aan" en "uit" wanneer de batterij minder dan 100% is opgeladen. Wanneer de batterij volledig is opgeladen, brandt de groene LED continu en gaan de 25%, 50% en 75% oplaad-LED's "uit".
Onderhoud Groene LED 25% 50% 75% 100%	Tijdens het onderhoudsladen pulseert de 100% oplaad-LED langzaam "aan" en "uit". Wanneer de batterij is bijgevuld en weer volledig is opgeladen, brandt de 100% oplaad-LED continu groen. De oplader kan voor onbepaalde tijd op de batterij aangesloten blijven.

Geavanceerde diagnostiek begrijpen

Geavanceerde diagnostiek wordt gebruikt bij het weergeven van foutcondities. Het geeft een reeks knipperreeksen weer waarmee u de oorzaak van de fout en mogelijke oplossingen kunt identificeren.
Alle foutcondities worden weergegeven met de fout-LED en stand-by LED die heen en weer knipperen. Het aantal flitsen tussen elke puls geeft een mogelijke foutconditie aan (behalve omgekeerde polariteit en lage batterijspanning).

Memory
Keert terug naar de laatst geselecteerde modus wanneer opnieuw gestart

Interactive
Wijzigt het laadproces op basis van organische batterijfeedback

Recovery
Past een hoogspanningspulslading toe wanneer een lage spanning, sulfatering of verloren capaciteit wordt gedetecteerd

Safe
Beschermt tegen omgekeerde polariteit, vonken, overladen, overstroom, open circuits, kortsluiting en oververhitting

Fast
Laadt twee keer sneller op dan traditionele batterijladers

Compensation
Past zich aan wisselende A/C-lijnspanning aan voor consistent opladen

Rugged
Bestand tegen vuil, water, UV-straling, impact en verplettering

Compact
Hoogfrequente energieomzetting voor ultracompacte, lichtgewicht en draagbare oplader

Start-Stop
Gaat de verhoogde cyclische energiebehoefte tegen die wordt gesteld aan batterijen in microhybride voertuigen

Firewall
Meerlaagse veiligheidsbarrière die abnormale en onveilige omstandigheden voorkomt

Optimization
Stabiliseert de interne batterijchemie voor betere prestaties en een langere levensduur

Maintenance Plus
Houdt de batterij volledig opgeladen zonder overladen, waardoor de oplader veilig voor onbepaalde tijd aangesloten kan blijven

Energy Save
Minimaliseert het energieverbruik wanneer er geen volledig vermogen nodig is

Load Tracking
Laad-LED's volgen dynamisch de laadstatus van de batterijen wanneer een belasting de laadstroom overtreft

Diagnostics
Intuïtieve visuele diagnostische tool voor het detecteren van omgekeerde polariteit, lage spanning of beschadigde batterijen

CANBUS
Schakelt automatisch de laadpoort in om CANBUS-systemen op te laden

Thermal Monitor
Interne temperatuursensoren passen de lading aan op basis van het omgevingsklimaat

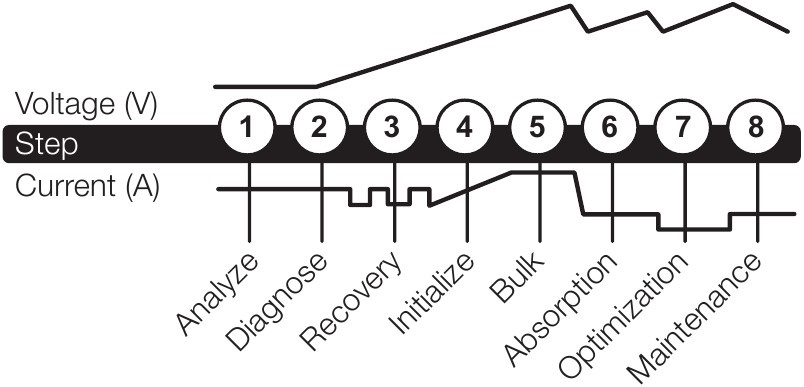

Laadstappen

Stap 1 & 2: Analyseren & Diagnosticeren
Controleert de begintoestand van de batterij, inclusief spanning, laadstatus en gezondheid, om te bepalen of de batterij stabiel is vóór het opladen.

Stap 3: Herstel
Initialiseert het desulfateringsproces van Recovery (indien nodig) voor diep ontladen of gesulfateerde batterijen door kleine hoeveelheden stroom te pulseren.

Stap 4: Initialiseren
Start het laadproces met een zachte (soft) lading.

Stap 5: Bulk
Begint het bulklaadproces op basis van de toestand van de batterij en geeft 80% van de capaciteit van de batterij terug.

Stap 6: Absorptie
Brengt het laadniveau op 90% door kleine hoeveelheden stroom te leveren voor een veilige, efficiënte lading. Dit beperkt de gasvorming van de batterij en is essentieel voor het verlengen van de levensduur van de batterij.

Stap 7: Optimalisatie
Voltooit het laadproces en brengt de batterij op maximale capaciteit. In deze stap gebruikt de oplader meerlaagse laadprofielen om de capaciteit volledig te herwinnen en het soortelijk gewicht van de batterij te optimaliseren voor een langere looptijd en betere prestaties. De oplader schakelt over naar Maintenance (Onderhoud) als de batterij de oplader vertelt dat er meer stroom nodig is.

Stap 8: Maintenance
Bewaakt continu de batterij om te bepalen wanneer een onderhoudslading moet worden gestart. Als de batterijspanning onder de drempelwaarde daalt, start de oplader de onderhoudscyclus opnieuw totdat de spanning de optimale toestand bereikt en stopt vervolgens de laadcyclus. De cyclus tussen Optimalisatie en Onderhoud wordt oneindig herhaald om de batterij volledig opgeladen te houden. De batterijlader kan veilig voor onbepaalde tijd aangesloten blijven zonder het risico van overladen.

Oplaadtijden

De geschatte tijd om een batterij op te laden wordt hieronder weergegeven. De grootte van de batterij (Ah) en de ontladingsdiepte (DOD) hebben een grote invloed op de oplaadtijd. De oplaadtijd is gebaseerd op een gemiddelde ontladingsdiepte tot een volledig opgeladen batterij en is uitsluitend ter referentie. Werkelijke gegevens kunnen afwijken als gevolg van de batterijcondities. De tijd om een normaal ontladen batterij op te laden is gebaseerd op een DOD van 50%.

Technische specificaties

Referenties

• NOCO
• NOCO

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NOCO Genius G1100 Handleiding
