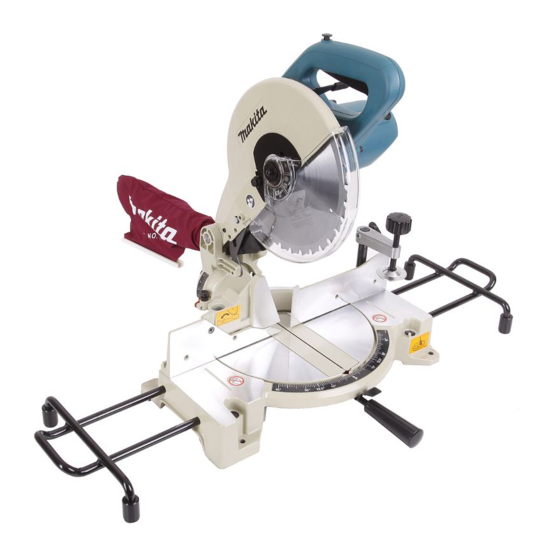

Makita LS1040 Handleiding

Inhoud

1 Symbolen
2 Uitleg van het algemene overzicht
3 SPECIFICATIES
4 VEILIGHEIDSINSTRUCTIES
5 AANVULLENDE VEILIGHEIDSREGELS
6 BEDIENINGSINSTRUCTIES
7 ONDERHOUD
8 EG-VERKLARING VAN OVEREENSTEMMING
9 Download handleiding
10 In andere talen

Symbolen

Het volgende toont de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u hun betekenis begrijpt voor gebruik.

❏ Lees de handleiding.

❏ DUBBELE ISOLATIE

❏ Plaats uw hand of vingers niet in de buurt van het zaagblad.

❏ Om letsel door rondvliegend vuil te voorkomen, houdt u de zaagkop omlaag na het maken van zaagsneden totdat het zaagblad volledig tot stilstand is gekomen.

❏ Voor uw veiligheid, verwijder spaanders, kleine stukjes, enz. van het tafelblad voor gebruik.

❏ Stel ALTIJD de SUB-FENCE in op de linkerpositie bij het uitvoeren van verstekzaagsneden naar links. Het niet doen hiervan kan ernstig letsel bij de bediener veroorzaken.

Uitleg van het algemene overzicht

Basis
Zeskantbout
Hulpstukplaat
Moer
Bout
Centrumafdekking
Dopsleutel
Asvergrendeling
Losmaken
Pijl
Zaagbladkast
Pijl
Zaagblad
Spindel
Flens
Ring
Flens
Zeskantbout
Vastdraaien
Veiligheidsafdekking
Stofuitlaat
Stofzak
Bevestiger
Vergrendelknop
Schakelaarhendel
Hefboom
Draaibare basis
Kerfplaat
Sub-fence
Stelbout
Aanwijzer
Verstekschaal
Vergrendelingsveer
Handgreep
Hefboom
Afschuining schaal
Aanwijzer
Bankschroefstang
Schroeven
Geleidingsgeleider
Bankschroefarm
Klem schroef
Steun
Knop
Projectie
Houder
Schroef
Houdersamenstel
Schroef
Stang 12
Snijlijn
Groef
Bankschroef
Afstandsstuk
Aluminium extrusie
Afstandsstuk
Meer dan 10 mm
Meer dan 460 mm
Gat
Instelplaat
Schroef
Driehoekige regel
Zeskantbouten
Arm
Zeskantbout (A)
Bovenvlak van de draaibare basis
Armhouder
Zeskantbout (B)
Limietmarkering
Schroevendraaier

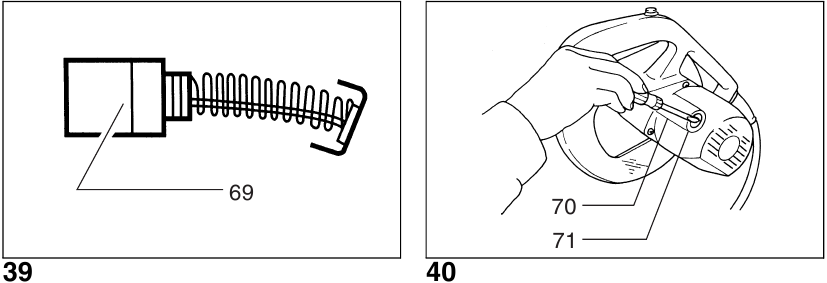

Borstelhouderdeksel

SPECIFICATIES

Model: LS1040

Diameter zaagblad: 255 mm - 260 mm
Gatdiameter (as)
Voor alle andere landen dan Europese landen: 25,4 mm en 25 mm
Voor Europese landen: 30 mm
Max. zaagcapaciteit (HxBxL) met een zaagblad van 260 mm in diameter

Afschuinhoek	Verstekhoek	0°	45° (links en rechts)
0°		93 mm x 95 mm 69 mm x 135 mm	93 mm x 67 mm 69 mm x 95 mm
45° (links)		53 mm x 95 mm 35 mm x 135 mm	49 mm x 67 mm 35 mm x 94 mm

Onbelast toerental (RPM): 4.600
Afmetingen (L x B x H): 530 mm x 476 mm x 532 mm
Netto gewicht: 11 kg

Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder kennisgeving worden gewijzigd.
Opmerking: specificaties kunnen van land tot land verschillen.

Beoogd gebruik

Het gereedschap is bedoeld voor nauwkeurig recht en verstek zagen in hout. Met geschikte zaagbladen kan ook aluminium worden gezaagd.

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroomvoorziening met dezelfde spanning als aangegeven op het typeplaatje en mag alleen worden gebruikt op een enkelfasige wisselstroomvoorziening. Ze zijn dubbel geïsoleerd in overeenstemming met de Europese norm en kunnen daarom ook worden gebruikt met stopcontacten zonder aarddraad.

Voor openbare laagspanningsdistributiesystemen tussen 220 V en 250 V

Schakelhandelingen van elektrische apparatuur veroorzaken spanningsschommelingen. De werking van dit apparaat onder ongunstige netomstandigheden kan nadelige gevolgen hebben voor de werking van andere apparatuur. Met een netimpedantie gelijk aan of minder dan 0,30 Ohm kan worden aangenomen dat er geen negatieve effecten zullen zijn. Het stopcontact dat voor dit apparaat wordt gebruikt, moet worden beschermd met een zekering of een beveiligingsschakelaar met trage uitschakeleigenschappen.

VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrisch gereedschap moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende. Lees al deze instructies voordat u probeert dit product te gebruiken en bewaar deze instructies.

Voor een veilige bediening:

Houd het werkgebied schoon
Rommelige gebieden en werkbanken nodigen uit tot verwondingen.
Houd rekening met de omgeving van het werkgebied
Stel elektrisch gereedschap niet bloot aan regen. Gebruik elektrisch gereedschap niet op vochtige of natte locaties. Zorg voor een goede verlichting van het werkgebied. Gebruik elektrisch gereedschap niet in de buurt van ontvlambare vloeistoffen of gassen.
Bescherm uzelf tegen elektrische schokken
Voorkom lichamelijk contact met geaarde oppervlakken (bijv. leidingen, radiatoren, fornuizen, koelkasten).
Houd kinderen uit de buurt
Laat bezoekers het gereedschap of het verlengsnoer niet aanraken. Alle bezoekers moeten uit de buurt van het werkgebied worden gehouden.
Bewaar ongebruikt gereedschap
Wanneer ze niet in gebruik zijn, moeten gereedschappen worden opgeslagen op een droge, hoge of afgesloten plaats, buiten het bereik van kinderen.
Forceer het gereedschap niet
Het zal het werk beter en veiliger doen met de snelheid waarvoor het bedoeld is.
Gebruik het juiste gereedschap
Forceer kleine gereedschappen of hulpstukken niet om het werk van een zwaar gereedschap te doen. Gebruik gereedschap niet voor doeleinden waarvoor het niet bedoeld is; gebruik bijvoorbeeld geen cirkelzaag voor het zagen van boomtakken of boomstammen.
Kleed u correct
Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Rubberen handschoenen en antislipschoenen worden aanbevolen bij het werken in de buitenlucht. Draag een beschermende haarkap om lang haar in te sluiten.
Gebruik een veiligheidsbril en gehoorbescherming
Gebruik ook een gezichts- of stofmasker als de zaagwerkzaamheden stoffig zijn.
Sluit stofafzuigingsapparatuur aan
Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt.
Maak geen misbruik van het snoer
Draag het gereedschap nooit aan het snoer en trek er niet aan om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
Zet het werk vast
Gebruik klemmen of een bankschroef om het werk vast te houden. Het is veiliger dan het gebruik van uw hand en het maakt beide handen vrij om het gereedschap te bedienen.
Reik niet te ver
Zorg te allen tijde voor een goede basis en evenwicht.
Onderhoud gereedschap met zorg
Houd gereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer gereedschapssnoeren periodiek en laat ze, indien beschadigd, repareren door een erkende servicefaciliteit. Inspecteer verlengsnoeren periodiek en vervang ze indien beschadigd. Houd handgrepen droog, schoon en vrij van olie en vet.
Koppel gereedschap los
Wanneer het niet in gebruik is, voor onderhoud en bij het vervangen van accessoires zoals messen, bits en frezen.
Verwijder stelsleutels en moersleutels
Maak er een gewoonte van om te controleren of de sleutels en stelsleutels van het gereedschap zijn verwijderd voordat u het inschakelt.
Vermijd onbedoeld starten
Draag geen gereedschap met de vinger op de schakelaar in het stopcontact. Zorg ervoor dat de schakelaar is uitgeschakeld bij het aansluiten.
Verlengsnoeren voor buitengebruik
Wanneer het gereedschap buitenshuis wordt gebruikt, gebruik dan alleen verlengsnoeren die bedoeld zijn voor gebruik buitenshuis en die als zodanig zijn gemarkeerd.
Blijf alert
Let op wat u aan het doen bent. Gebruik uw gezond verstand. Bedien het gereedschap niet als u moe bent.
Controleer beschadigde onderdelen
Vóór verder gebruik van het gereedschap moet een beschermkap of ander beschadigd onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het goed zal werken en de beoogde functie zal vervullen. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander beschadigd onderdeel moet op de juiste wijze worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding. Laat defecte schakelaars vervangen door een erkend servicecentrum. Gebruik het gereedschap niet als de schakelaar het niet in- en uitschakelt.
Het gebruik van een ander accessoire of hulpstuk dan aanbevolen in deze bedieningsinstructie of de catalogus kan een risico op persoonlijk letsel opleveren.
Laat uw gereedschap repareren door een expert
Dit elektrische apparaat is in overeenstemming met de relevante veiligheidsregels. Reparatie van elektrische apparaten mag alleen worden uitgevoerd door experts, anders kan dit aanzienlijk gevaar voor de gebruiker opleveren.

AANVULLENDE VEILIGHEIDSREGELS

Draag een veiligheidsbril.
Gebruik de zaag niet zonder beschermkappen.
Gebruik het gereedschap niet in de buurt van ontvlambare vloeistoffen of gassen.
Controleer het zaagblad zorgvuldig op scheuren of beschadigingen voor gebruik. Vervang het gebarsten of beschadigde zaagblad onmiddellijk.
Gebruik alleen flenzen die voor dit gereedschap zijn gespecificeerd.
Wees voorzichtig om de as, flenzen (vooral het installatieoppervlak) of bout niet te beschadigen. Schade aan deze onderdelen kan leiden tot het breken van het zaagblad.
Zorg ervoor dat de draaibare basis goed is vastgezet, zodat deze niet beweegt tijdens het gebruik.
Voor uw veiligheid, verwijder de spaanders, kleine stukjes, enz. van het tafelblad voor gebruik.
Vermijd het zagen van spijkers. Inspecteer het werkstuk op alle spijkers en verwijder deze voor gebruik.
Zorg ervoor dat de asvergrendeling is losgemaakt voordat de schakelaar wordt ingeschakeld.
Zorg ervoor dat het zaagblad geen contact maakt met de draaibare basis in de laagste stand.
Houd de handgreep stevig vast. Houd er rekening mee dat de zaag tijdens het opstarten en stoppen enigszins op en neer beweegt.
Voer geen werkzaamheden uit uit de vrije hand. Het werkstuk moet tijdens alle werkzaamheden stevig tegen de draaibare basis en geleidingsgeleider worden vastgezet met de bankschroef. Gebruik nooit uw hand om het werkstuk vast te zetten.
Houd uw handen uit de buurt van het pad van het zaagblad. Vermijd contact met een uitlopend zaagblad. Het kan nog steeds ernstig letsel veroorzaken.
Reik nooit om het zaagblad heen.
Zorg ervoor dat het zaagblad geen contact maakt met het werkstuk voordat de schakelaar wordt ingeschakeld.
Voordat u het gereedschap op een daadwerkelijk werkstuk gebruikt, laat u het een tijdje draaien. Let op trillingen of slingeringen die kunnen wijzen op een slechte installatie of een slecht uitgebalanceerd zaagblad.
Wacht tot het zaagblad zijn volledige snelheid heeft bereikt voordat u gaat zagen.
Stop de werking onmiddellijk als u iets abnormaals opmerkt.
Probeer de trekker niet in de AAN-stand te vergrendelen.
Schakel de stroom uit en wacht tot het zaagblad stopt voordat u het gereedschap onderhoudt of afstelt.
Wees te allen tijde alert, vooral tijdens repetitieve, monotone werkzaamheden. Laat u niet in slaap sussen door een vals gevoel van veiligheid. Zaagbladen zijn uiterst meedogenloos.
Gebruik altijd accessoires die in deze handleiding worden aanbevolen. Het gebruik van ongeschikte accessoires, zoals slijpschijven, kan letsel veroorzaken.
Maak geen misbruik van het snoer. Trek nooit aan het snoer om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie, water en scherpe randen.
Gebruik de zaag niet om andere materialen dan aluminium, hout of soortgelijke materialen te zagen.
Sluit samengestelde verstekzagen aan op een stofopvangapparaat tijdens het zagen.
Selecteer zaagbladen in relatie tot het te zagen materiaal.
Wees voorzichtig bij het maken van sleuven.
Vervang de kerfplaat wanneer deze versleten is.

BEWAAR DEZE INSTRUCTIES.

BEDIENINGSINSTRUCTIES

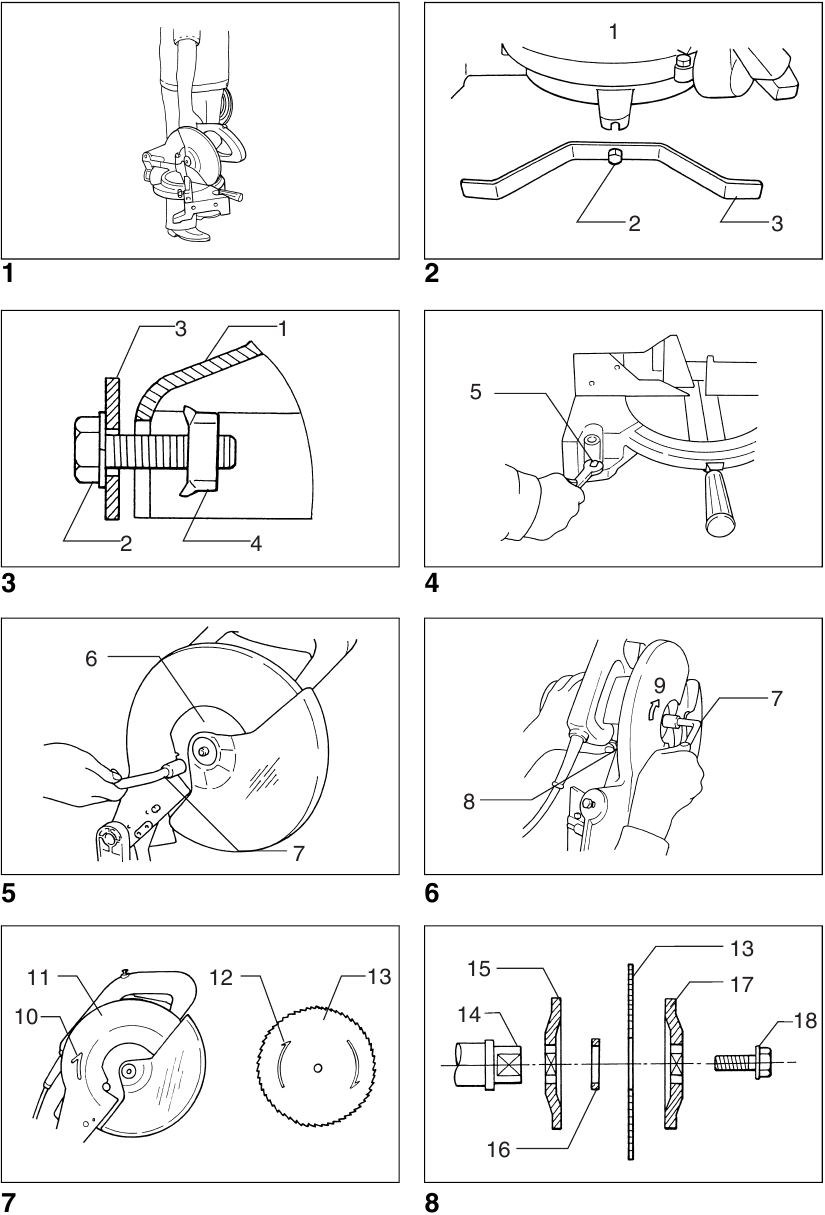

Draagwerktuig (Fig. 1)

Wanneer u de machine draagt, laat u de handgreep volledig zakken en drukt u op de borgpen om de handgreep in de onderste stand te vergrendelen. Zet de draaibare voet vast met behulp van de handgreep. De machine kan dan gemakkelijk worden gedragen aan de draagbeugel.

Zorg ervoor dat de machine eerst is losgekoppeld.
De borgpen is alleen bedoeld voor het dragen en niet voor zaagwerkzaamheden.

Hulpstuk installeren (Fig. 2 & 3)

Installeer de hulpstuk met behulp van de inkeping in de voet van de machine en zet deze vast door de zeskantbout aan te draaien.

Zaag op de werkbank monteren (Fig. 4)

Deze machine moet met twee bouten worden vastgeschroefd op een vlakke en stabiele ondergrond met behulp van de boutgaten in de voet van de machine. Dit helpt kantelen en mogelijk letsel te voorkomen.

Zaagblad installeren of verwijderen

Zorg er altijd voor dat de machine is uitgeschakeld en losgekoppeld voordat u het zaagblad installeert of verwijdert.

Om het zaagblad te verwijderen, gebruikt u de dopsleutel om de zeskantbout die de middelste afdekking vasthoudt los te draaien door deze meer dan drie slagen tegen de klok in te draaien. Til de veiligheidskap en de middelste afdekking op. (Fig. 5)

Druk op de asvergrendeling zodat het zaagblad niet kan draaien en gebruik de dopsleutel om de zeskantbout met de klok mee los te draaien. Verwijder vervolgens de zeskantbout, de buitenste flens en het zaagblad. (Fig. 6)

Om het zaagblad te installeren, monteert u het op de as, en zorg ervoor dat de richting van de pijl op het oppervlak van het zaagblad overeenkomt met de richting van de pijl op de zaagbladbehuizing. (Fig. 7)

Voor alle andere landen dan Europese landen (Fig. 8)
De zilveren ring met een buitendiameter van 25,4 mm is in de fabriek op de as geïnstalleerd. De zwarte ring met een buitendiameter van 25 mm is als standaarduitrusting inbegrepen. Voordat u het zaagblad op de as monteert, moet u er altijd voor zorgen dat de juiste ring voor het asgat van het zaagblad dat u wilt gebruiken op de as is geïnstalleerd.
Voor Europese landen (Fig. 8)
De ring met een buitendiameter van 30 mm is in de fabriek op de as geïnstalleerd.

Installeer de flens en de zeskantbout en gebruik vervolgens de dopsleutel om de zeskantbout stevig tegen de klok in aan te draaien terwijl u de asvergrendeling ingedrukt houdt. Draai vervolgens de zeskantbout met de klok mee aan om de middelste afdekking vast te zetten. (Fig. 9)

Gebruik alleen de meegeleverde Makita-dopsleutel om het zaagblad te installeren of te verwijderen. Als u dit niet doet, kan dit leiden tot overmatig of onvoldoende aandraaien van de zeskantbout. Dit kan letsel veroorzaken.

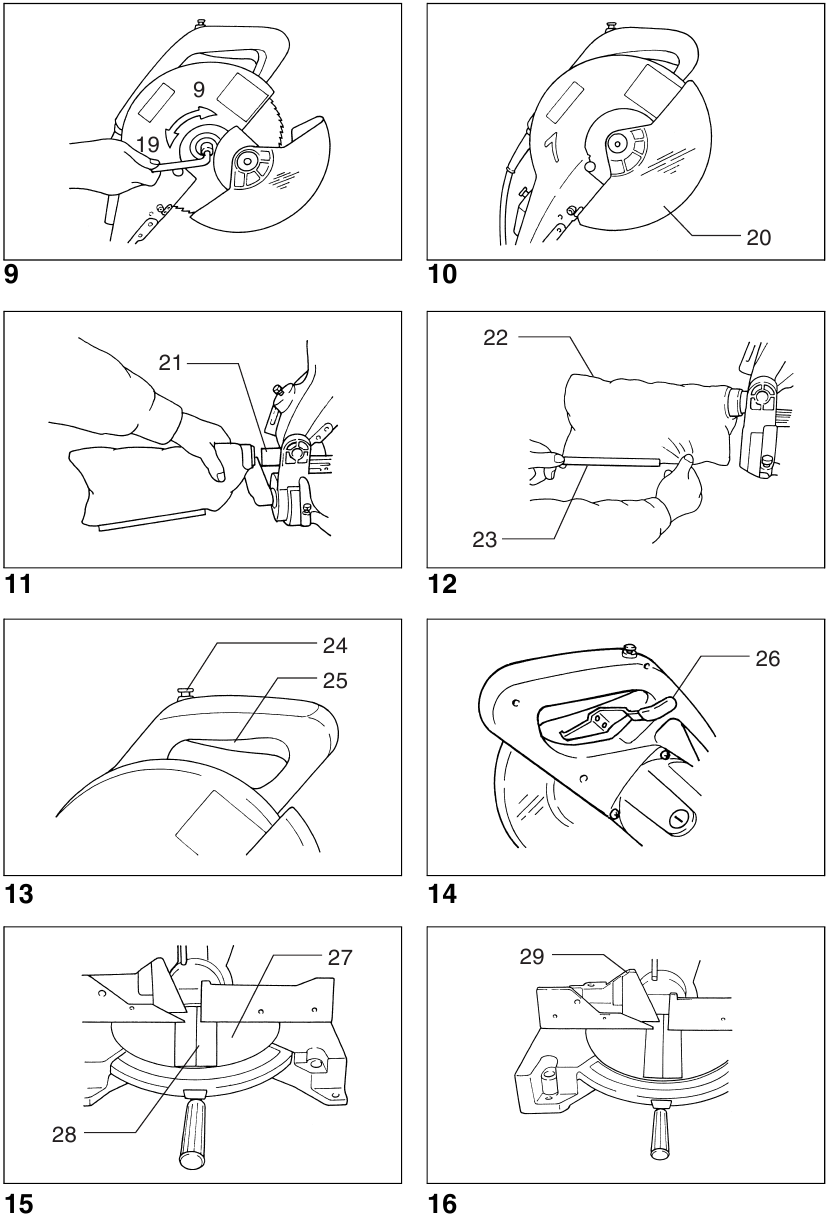

Veiligheidskap (Fig. 10)

Wanneer u de handgreep laat zakken, gaat de veiligheidskap automatisch omhoog. De kap keert terug naar zijn oorspronkelijke positie wanneer de zaagsnede is voltooid en de handgreep omhoog wordt gebracht. SCHAKEL DE VEILIGHEIDSKAP NOOIT UIT OF VERWIJDER DEZE NOOIT. Bewaar de veiligheidskap altijd in goede staat in het belang van uw persoonlijke veiligheid. Elke onregelmatige werking van de veiligheidskap moet onmiddellijk worden verholpen. GEBRUIK DE MACHINE NOOIT MET EEN DEFECTE VEILIGHEIDSKAP. Als de doorzichtige veiligheidskap vuil wordt, of als er zaagsel aan vastzit op een manier dat het zaagblad en/of het werkstuk niet langer goed zichtbaar is, koppel dan de zaag los en reinig de kap voorzichtig met een vochtige doek. Gebruik geen oplosmiddelen of reinigingsmiddelen op basis van petroleum op de plastic kap.

Stofzak (Fig. 11 & 12)

Het gebruik van de stofzak maakt zaagwerkzaamheden schoon en stofafzuiging eenvoudig. Om de stofzak te bevestigen, plaatst u de ingang van de zak over de stofuitlaat. Wanneer de stofzak ongeveer halfvol is, verwijdert u de stofzak van de machine en trekt u de sluiting eruit. Leeg de stofzak van zijn inhoud en tik er lichtjes op om deeltjes te verwijderen die aan de binnenkant vastzitten en die de verdere opvang kunnen belemmeren.

Schakelaarbediening

Voordat u de machine aansluit, moet u altijd controleren of de schakelaar goed werkt en terugkeert naar de "UIT"-stand (OFF (UIT)) wanneer deze wordt losgelaten.
Wanneer u de machine niet gebruikt, verwijdert u de vergrendelknop en bewaart u deze op een veilige plaats. Dit voorkomt ongeoorloofde bediening.
Trek niet hard aan de trekker zonder de vergrendelknop in te drukken. Dit kan breuk van de schakelaar veroorzaken.

Voor alle andere landen dan Europese landen (Fig. 13)

Om te voorkomen dat de trekker per ongeluk wordt overgehaald, is er een vergrendelknop voorzien. Om de machine te starten, drukt u de vergrendelknop in en haalt u de trekker over. Laat de trekker los om te stoppen (stop).

Voor Europese landen (Fig. 14)

Om te voorkomen dat de trekker per ongeluk wordt overgehaald, is er een vergrendelknop voorzien. Om de machine te starten, duwt u de hendel naar links, drukt u de vergrendelknop in en haalt u vervolgens de trekker over. Laat de trekker los om te stoppen (stop).

Kerfplaat (Fig. 15)

Deze machine is voorzien van de kerfplaat in de draaibare voet. Als de kerfgroef nog niet in de kerfplaat is gesneden door de fabriek, moet u de groef snijden voordat u de machine daadwerkelijk gebruikt om een werkstuk te snijden. Schakel de machine in en laat het zaagblad voorzichtig zakken om een groef in de kerfplaat te snijden.

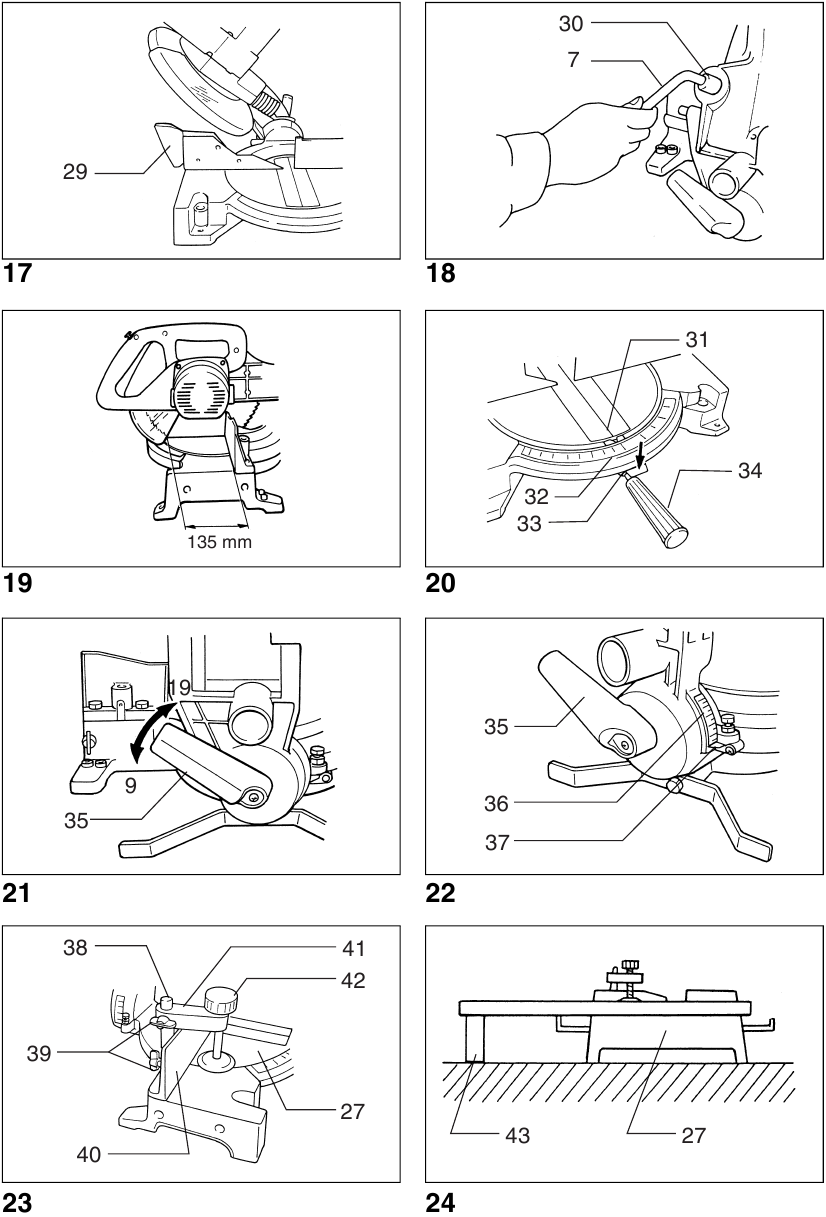

Sub-geleider (Fig. 16 & 17)

Deze machine is uitgerust met de sub-geleider die normaal gesproken moet worden geplaatst zoals weergegeven in Fig. 16. Wanneer u echter links verstek zaagt, zet u deze in de linker positie zoals weergegeven in Fig. 17.

Maximaal zaagvermogen behouden (Fig. 18 & 19)

Koppel de machine los voordat u een afstelling probeert uit te voeren. Deze machine is in de fabriek afgesteld om het maximale zaagvermogen te leveren voor een zaagblad van 260 mm. Wanneer de diameter van het zaagblad is verminderd als gevolg van slijpen, stelt u de diepte-afstelbout af door deze met de dopsleutel te draaien. Het zaagblad wordt neergelaten door de diepte-afstelbout tegen de klok in te draaien en omhoog gebracht door deze met de klok mee te draaien. Stel zo af dat wanneer de handgreep volledig is neergelaten, er een afstand is van ongeveer 135 mm van de voorkant van de geleider tot het punt waar de voorkant van het zaagblad de kerf binnengaat. Met de machine losgekoppeld, draait u het zaagblad met de hand terwijl u de handgreep helemaal naar beneden houdt. Zorg ervoor dat het zaagblad geen enkel deel van de onderste voet raakt wanneer de handgreep volledig is neergelaten.

Positionering voor het afstellen van de verstekhoek (Fig. 20)

Draai de handgreep tegen de klok in los. Draai de draaibare voet terwijl u de vergrendelingsveer indrukt. Wanneer u de handgreep naar de positie hebt verplaatst waar de aanwijzer de gewenste hoek op de verstekschaal aangeeft, draait u de handgreep stevig met de klok mee aan.

Zorg ervoor dat u de handgreep volledig omhoog brengt wanneer u de draaibare voet draait.

Positionering voor het afstellen van de afschuinhoek (Fig. 21 & 22)

Het zaagblad kan tot 45° naar links worden gekanteld, maar alleen wanneer de sub-geleider in de linker positie staat, zoals weergegeven in Fig. 17. Om de afschuinhoek af te stellen, draait u de hendel aan de achterkant van de machine los. Kantel het zaagblad naar links zodat de aanwijzer de gewenste hoek op de afschuinschaal aangeeft. Draai vervolgens de hendel stevig vast om de arm vast te zetten.

Zorg ervoor dat u de handgreep volledig omhoog brengt wanneer u het zaagblad kantelt.

Werkstuk vastzetten

Het is uiterst belangrijk om het werkstuk altijd goed en stevig vast te zetten met de bankschroef. Als u dit niet doet, kan de machine beschadigd raken en/of het werkstuk vernield worden. ER KAN OOK PERSOONLIJK LETSEL HET GEVOLG ZIJN. Hef bovendien na een zaagbewerking het zaagblad NIET op voordat het zaagblad volledig tot stilstand is gekomen.

Verticale bankschroef (Fig. 23 & 27)
De verticale bankschroef kan worden geïnstalleerd op de geleider of de houder (optioneel accessoire). Steek de bankschroefstang in het gat in de geleider of de houder en draai de schroef vast om de bankschroefstang vast te zetten. Plaats de bankschroefarm afhankelijk van de dikte en vorm van het werkstuk en zet de bankschroefarm vast door de schroef aan te draaien. Druk het werkstuk plat tegen de geleider en de draaibare voet. Plaats het werkstuk in de gewenste zaagpositie en zet het stevig vast door de klem vast te draaien.

Het werkstuk moet tijdens alle bewerkingen stevig tegen de draaibare voet en de geleider worden vastgezet met de bankschroef.
Als een onderdeel de bankschroef raakt, verplaatst u de bankschroefarm. Druk het werkstuk plat tegen de geleider en de draaibare voet. Plaats het werkstuk in de gewenste zaagpositie en zet het stevig vast door de klem van de bankschroef vast te draaien.

Gebruik bij het zagen van lange werkstukken steunen die even hoog zijn als het bovenoppervlak van de draaibare voet. (Fig. 24)

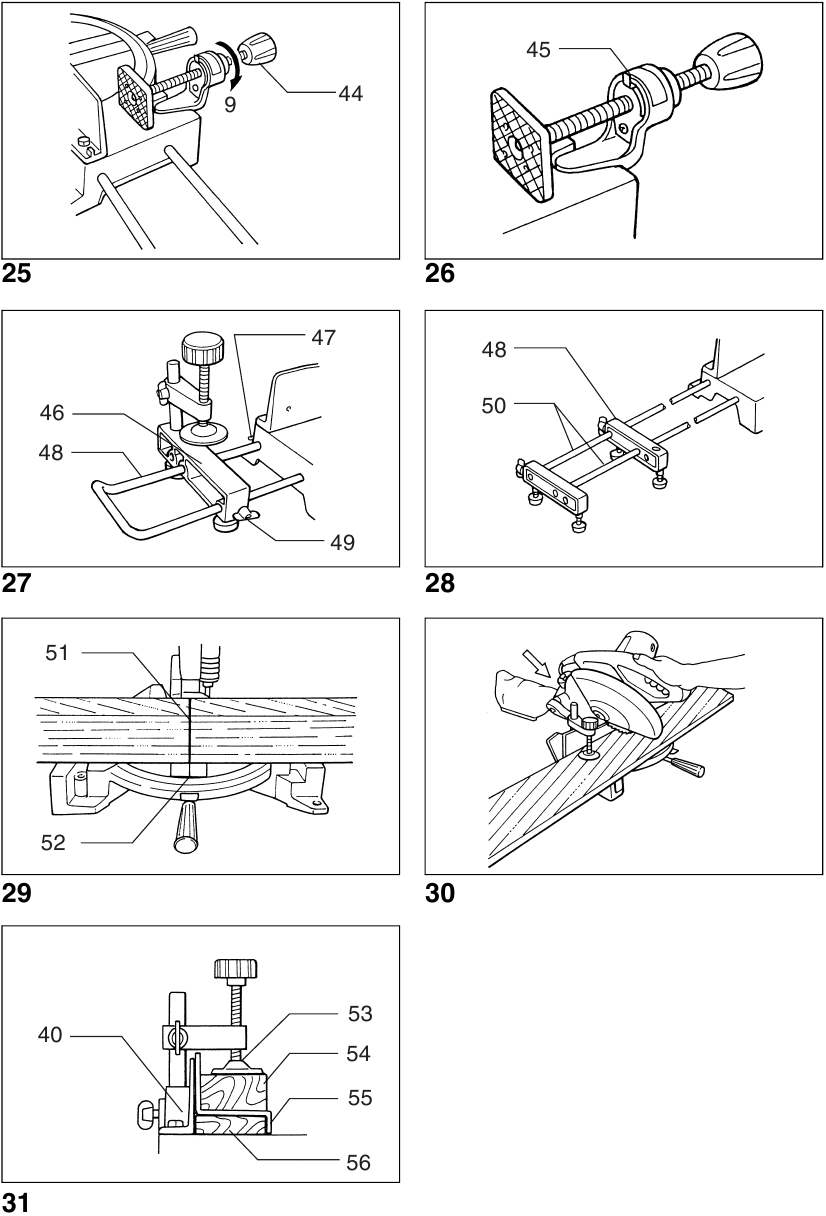

Horizontale bankschroef (optioneel accessoire) (Fig. 25 & 26)
De horizontale bankschroef kan aan de linker- of rechterkant van de voet worden geïnstalleerd. Wanneer u versteksneden van 15° of meer uitvoert, installeert u de horizontale bankschroef aan de kant tegenover de richting waarin de draaitafel moet worden gedraaid. Door aan de knop op de bankschroef tegen de klok in te draaien, wordt de schroef losgemaakt en kan de bankschroefas snel in en uit worden bewogen. Door aan de knop met de klok mee te draaien, blijft de schroef vastzitten. Om werkstukken vast te pakken, draait u de knop voorzichtig met de klok mee totdat de uitsteeksel de bovenste positie bereikt, en zet u deze vervolgens stevig vast. Als de knop naar binnen wordt gedrukt of naar buiten wordt getrokken terwijl deze met de klok mee wordt gedraaid, kan de uitsteeksel in een hoek stoppen. Draai in dit geval de knop terug tegen de klok in totdat de schroef is losgemaakt, voordat u weer voorzichtig met de klok mee draait.
Houders en houder (optionele accessoires)
De houders en de houder kunnen aan beide zijden worden geïnstalleerd als een handige manier om werkstukken horizontaal te ondersteunen. Installeer ze zoals weergegeven in Fig. 27. Draai vervolgens de schroeven stevig vast om de houders en de houder vast te zetten. (Fig. 27)
Gebruik bij het zagen van lange werkstukken de houderstang (optioneel accessoire). Deze bestaat uit twee houders en twee stangen 12. (Fig. 28)

Ondersteun lange werkstukken altijd waterpas met het bovenoppervlak van de draaibare voet voor nauwkeurige sneden en om gevaarlijk verlies van controle over de machine te voorkomen.

Bediening

Zorg ervoor dat u voor gebruik de handgreep losmaakt uit de onderste positie door aan de borgpen te trekken.
Zorg ervoor dat het zaagblad geen contact maakt met het werkstuk, enz. voordat de schakelaar wordt ingeschakeld.
Oefen geen overmatige druk uit op de handgreep tijdens het zagen. Te veel kracht kan leiden tot overbelasting van de motor en/of een verminderde zaagefficiëntie.
Druk de handgreep voorzichtig naar beneden om de zaagsnede uit te voeren. Als de handgreep met kracht naar beneden wordt gedrukt of als er zijwaartse kracht wordt uitgeoefend, zal het zaagblad trillen en een markering (zaagmarkering) in het werkstuk achterlaten en de precisie van de zaagsnede zal worden aangetast.

Wanneer u met deze machine zaagt, wordt ook de dikte van het zaagblad uit het werkstuk gesneden. Daarom moet uw zaaglijn zich aan de linker- of rechterkant van de groef in de kerfplaat bevinden. Schakel de machine in en wacht tot het zaagblad op volle snelheid is voordat u het voorzichtig in de zaagsnede laat zakken. Wanneer het zaagblad het werkstuk raakt, drukt u geleidelijk op de handgreep om de zaagsnede uit te voeren. Wanneer de zaagsnede is voltooid, schakelt u de machine uit en WACHT U TOT HET ZAAGBLAD VOLLEDIG TOT STILSTAND IS GEKOMEN voordat u het zaagblad terugbrengt naar de volledig verhoogde positie. Een dun stuk afgesneden materiaal kan anders in contact komen met het uitlopende zaagblad en gevaarlijk rondgeslingerd worden. (Fig. 29)

Verstek zagen
Raadpleeg de eerder besproken "Positionering voor het afstellen van de verstekhoek".
Afschuinzaagsnede (Fig. 30)
- Linkse afschuinzaagsneden van 0°–45° kunnen worden uitgevoerd.
- Zet de sub-geleider in de linker positie zoals weergegeven in Fig. 17. Draai de hendel los en kantel het zaagblad om de afschuinhoek in te stellen. Zorg ervoor dat u de hendel weer stevig vastdraait om de geselecteerde afschuinhoek veilig vast te zetten. Zet het werkstuk vast met de bankschroef. Schakel de machine in en wacht tot het zaagblad op volle snelheid is. Laat vervolgens de handgreep voorzichtig zakken naar de volledig neergelaten positie terwijl u parallel aan het zaagblad druk uitoefent. Wanneer de zaagsnede is voltooid, schakelt u de machine uit en WACHT U TOT HET ZAAGBLAD VOLLEDIG TOT STILSTAND IS GEKOMEN voordat u het zaagblad terugbrengt naar de volledig verhoogde positie.
- Wanneer de afschuinzaagsnede wordt uitgevoerd met het werkstuk aan de linkerkant van de draaibare voet vastgezet, ontstaat er een situatie waarin het afgesneden stuk op het zaagblad komt te rusten. Als het zaagblad wordt opgetild terwijl het zaagblad nog draait, kan dit stuk in het zaagblad terechtkomen, waardoor er fragmenten rondgeslingerd worden, wat gevaarlijk is. Het zaagblad mag pas voorzichtig worden opgetild nadat het zaagblad volledig tot stilstand is gekomen.
- Oefen bij het naar beneden drukken van de handgreep druk uit parallel aan het zaagblad. Als er een kracht loodrecht op de draaibare voet wordt uitgeoefend of als de drukrichting tijdens een zaagsnede wordt gewijzigd, wordt de precisie van de zaagsnede aangetast.
- Zet de sub-geleider altijd in de linker positie zoals weergegeven in Fig. 17 bij het uitvoeren van afschuinzaagsneden.
Samengestelde zaagsnede
Samengestelde zaagsneden kunnen worden uitgevoerd onder de hoek die in de onderstaande tabel wordt weergegeven.

Afschuinhoek Verstekhoek

45° Links en rechts
0° – 45°

Raadpleeg bij het uitvoeren van de samengestelde zaagsnede de uitleg over "Verstek zagen" en "Afschuinzaagsnede".
Aluminium extrusie zagen (Fig. 31)
Gebruik bij het vastzetten van aluminium extrusies afstandsstukken of stukken afval zoals weergegeven in Fig. 31 om vervorming van het aluminium te voorkomen. Gebruik een snijolie bij het zagen van de aluminium extrusie om ophoping van het aluminiummateriaal op het zaagblad te voorkomen.

Probeer nooit dikke of ronde aluminium extrusies te zagen. Dikke aluminium extrusies kunnen tijdens het gebruik losraken en ronde aluminium extrusies kunnen niet stevig met deze machine worden vastgezet.

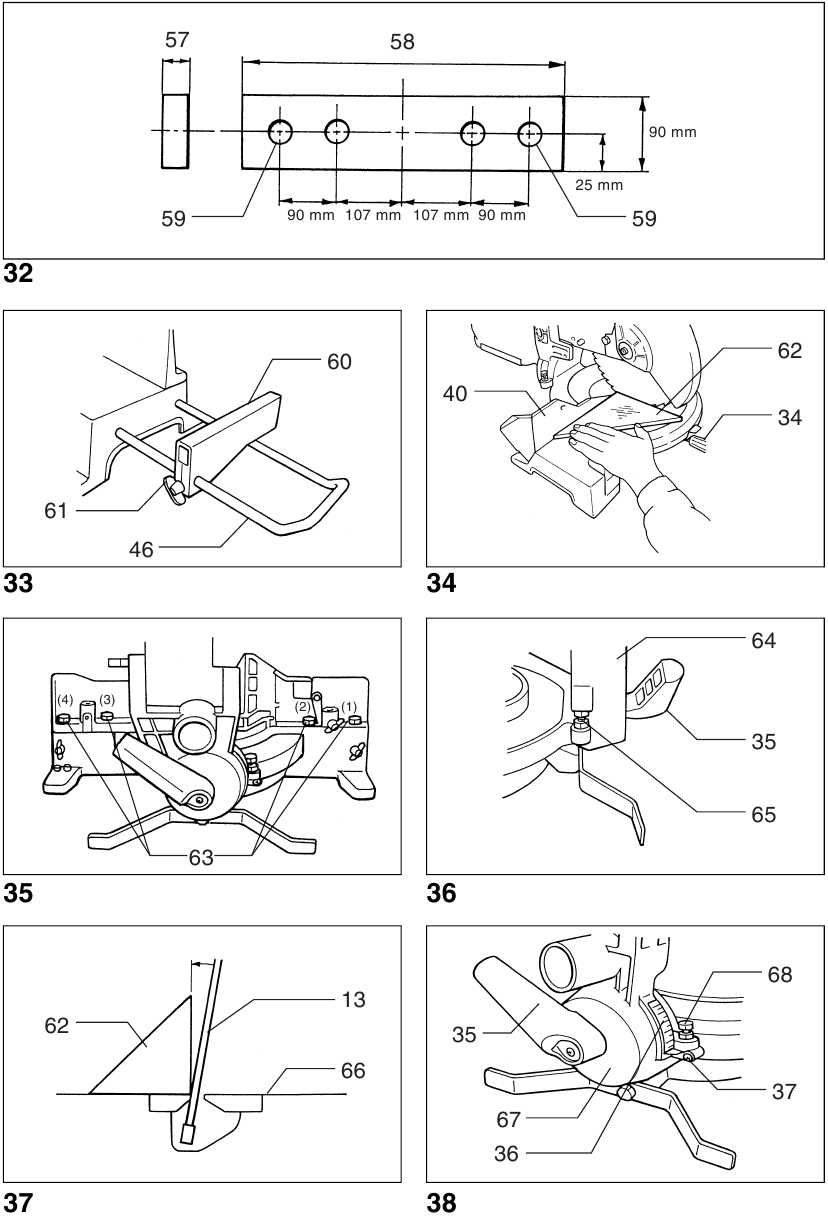

Houten bekleding (Fig. 32)
Het gebruik van houten bekleding helpt splintervrije zaagsneden in werkstukken te garanderen. Bevestig een houten bekleding aan de geleider met behulp van de gaten in de geleider.
- Gebruik recht hout van gelijkmatige dikte als houten bekleding.
- Zie Fig. 32 met betrekking tot de afmetingen voor een voorgestelde houten bekleding.
Herhalende lengtes zagen (Fig. 33)
Wanneer u verschillende stukken materiaal op dezelfde lengte zaagt, variërend van 240 mm tot 400 mm, zal het gebruik van de stelplaat (optioneel accessoire) een efficiëntere werking mogelijk maken. Installeer de stelplaat op de houder zoals weergegeven in Fig.33. Lijn de zaaglijn op uw werkstuk uit met de linker- of rechterkant van de groef in de kerfplaat en beweeg, terwijl u het werkstuk vasthoudt om te voorkomen dat het beweegt, de stelplaat gelijk met het einde van het werkstuk. Zet vervolgens de stelplaat vast met de schroef. Wanneer de stelplaat niet wordt gebruikt, draait u de schroef los en draait u de stelplaat uit de weg.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u werkzaamheden aan het gereedschap uitvoert.

De snijhoek aanpassen

Dit gereedschap is in de fabriek zorgvuldig afgesteld en uitgelijnd, maar ruwe behandeling kan de uitlijning hebben beïnvloed. Als uw gereedschap niet goed is uitgelijnd, voer dan het volgende uit:

Verstekhoek (Fig. 34 & 35)
Maak de greep los en zet de draaivoet op nul graden door de draaivoet te draaien. Draai de greep stevig vast en draai de zeskantbouten op de geleidingsaanslag los. Lijn de zijkant van het zaagblad uit met de voorkant van de geleidingsaanslag met behulp van een driehoekige liniaal, winkelhaak, enz. door de rechterkant van de geleidingsaanslag te bewegen. Draai vervolgens de zeskantbouten op de geleidingsaanslag stevig vast in de volgorde die is aangegeven in Fig. 35.
Afschuinhoek
1. 0° afschuinhoek
  Maak de hendel aan de achterkant van het gereedschap los. Draai de zeskantmoer los en draai de zeskantbout (A) twee of drie slagen met de klok mee zodat het zaagblad naar rechts kantelt. (Fig. 36)
  Laat de handgreep volledig zakken en lijn de zijkant van het zaagblad uit met het bovenoppervlak van de draaivoet met behulp van de driehoekige liniaal, winkelhaak, enz. door de zeskantbout (A) tegen de klok in te draaien. Draai vervolgens de zeskantmoer vast om de zeskantbout (A) vast te zetten. (Fig. 37) Zorg ervoor dat de wijzer op de arm 0° aangeeft op de afschuinhoekschaal op de armhouder. Als de wijzer niet 0° aangeeft, draai dan de schroef los waarmee de wijzer is bevestigd en stel de wijzer af. (Fig. 38)
2. 45° afschuinhoek
  Stel de 45° afschuinhoek pas af na het uitvoeren van de 0° afschuinhoekafstelling. Om de 45° afschuinhoek af te stellen, maakt u de hendel los en kantelt u het zaagblad volledig naar links. Zorg ervoor dat de wijzer op de arm 45° aangeeft op de afschuinhoekschaal op de armhouder. Als de wijzer geen 45° aangeeft, draai dan de zeskantbout (B) aan de zijkant van de arm totdat de wijzer 45° aangeeft. (Fig. 38)

Vervanging van koolborstels (Fig. 39 & 40)

Vervang de koolborstels wanneer ze tot aan de limietmarkering zijn versleten. Beide identieke koolborstels moeten tegelijkertijd worden vervangen.

Om de productveiligheid en betrouwbaarheid te waarborgen, moeten reparaties, onderhoud of afstelling worden uitgevoerd door een erkend Makita-servicecentrum.

Geluid en trillingen van Model LS1040

De typische A-gewogen geluidsniveaus zijn
geluidsdrukniveau: 93dB (A)
geluidsvermogensniveau: 106dB (A)
– Draag oorbescherming. –

De typische gewogen kwadratische gemiddelde versnellingswaarde is niet meer dan 2,5 m/s².

EG-VERKLARING VAN OVEREENSTEMMING

Ondergetekende, Yasuhiko Kanzaki, gemachtigd door Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan verklaart dat dit product (serienummer: serieproductie) vervaardigd door Makita Corporation in P.R.C in overeenstemming is met de volgende normen of gestandaardiseerde documenten, EN61029, EN55014, EN61000 in overeenstemming met de richtlijnen van de Raad, 73/23/EEG, 89/336/EEG en 98/37/EG.

Yasuhiko Kanzaki CE97

Directeur

MAKITA INTERNATIONAL EUROPE LTD.
Michigan Drive, Tongwell, Milton Keynes, Bucks
MK15 8JD, ENGLAND

Makita Corporation
Anjo, Aichi, Japan

Merk

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita LS1040 Handleiding
