Makita HS7601, HS7601K Handleiding

SPECIFICATIES

Model		HS7601
Diameter zaagblad		190 mm
Max. zaagdiepte	bij 0°	66 mm
	bij 45°	46 mm
Onbelast toerental		5.200 min-1
Totale lengte		309 mm
Netto gewicht		3,7 kg
Veiligheidsklasse		/II

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Gewicht conform EPTA-procedure 01/2014

Beoogd gebruik
Het gereedschap is bedoeld voor het uitvoeren van rechte lengte- en dwarssneden en versteksneden met hoeken in hout, terwijl het stevig in contact staat met het werkstuk. Met de juiste originele Makita-zaagbladen kunnen ook andere materialen worden gezaagd.

Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op een stroomvoorziening met dezelfde spanning als aangegeven op het typeplaatje en mag alleen worden gebruikt op een enkelfasige wisselstroomvoeding. Ze zijn dubbel geïsoleerd en kunnen daarom ook worden gebruikt via stopcontacten zonder aarddraad.

ALGEMENE WAARSCHUWINGEN VOOR DE VEILIGHEID VAN ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap op batterijen (draadloos).

VEILIGHEIDSWAARSCHUWINGEN VOOR CIRKELZAAG
Zaagprocedures

1.
   Houd uw handen uit de buurt van het zaaggebied en het zaagblad. Houd uw andere hand op de extra handgreep of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden gesneden.
2. Reik niet onder het werkstuk. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
3. Pas de zaagdiepte aan de dikte van het werkstuk aan. Er mag minder dan een volledige tand van de zaagbladtanden onder het werkstuk zichtbaar zijn.
4. Houd het werkstuk nooit in uw handen of over uw been tijdens het zagen. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werk goed te ondersteunen om blootstelling van het lichaam, het vastlopen van het zaagblad of verlies van controle te minimaliseren.(Fig. 1)

5. Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken wanneer u een handeling uitvoert waarbij het snijgereedschap verborgen bedrading of het eigen snoer kan raken. Contact met een "stroomvoerende" draad zal ook blootgestelde metalen delen van het elektrische gereedschap "stroomvoerend" maken en kan de bediener een elektrische schok geven.
6. Gebruik bij het schulpen altijd een spouwmes of rechte geleider. Dit verbetert de nauwkeurigheid van de snede en vermindert de kans op het vastlopen van het zaagblad.
7. Gebruik altijd zaagbladen met de juiste maat en vorm (diamant versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de bevestigingshardware van de zaag, zullen uit het midden lopen, wat leidt tot verlies van controle.
8. Gebruik nooit beschadigde of verkeerde zaagbladringen of -bouten. De zaagbladringen en -bouten zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veilige bediening.

Oorzaken van terugslag en gerelateerde waarschuwingen

• terugslag is een plotselinge reactie op een gekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een onbeheerste zaag omhoog en uit het werkstuk naar de bediener wordt getild;
• wanneer het zaagblad gekneld of stevig vastgeklemd wordt door de zich sluitende zaagsnede, slaat het zaagblad vast en drijft de motorreactie de eenheid snel terug naar de bediener;
• als het zaagblad in de snede verdraaid of verkeerd uitgelijnd raakt, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terugspringt naar de bediener.

Terugslag is het gevolg van verkeerd gebruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder beschreven.

1. Houd de zaag stevig vast met beide handen en plaats uw armen zo dat ze de terugslagkrachten weerstaan. Plaats uw lichaam aan weerszijden van het zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag naar achteren springt, maar terugslagkrachten kunnen door de bediener worden beheerst als de juiste voorzorgsmaatregelen worden genomen.
2. Wanneer het zaagblad vastloopt of wanneer u om welke reden dan ook een snede onderbreekt, laat u de trekker los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag naar achteren te trekken terwijl het zaagblad in beweging is, omdat er anders terugslag kan optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van het zaagblad te elimineren.
3. Wanneer u een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de zaagsnede, zodat de zaagtanden niet in het materiaal grijpen. Als een zaagblad vastloopt, kan het omhoog lopen of terugschieten uit het werkstuk wanneer de zaag opnieuw wordt gestart.

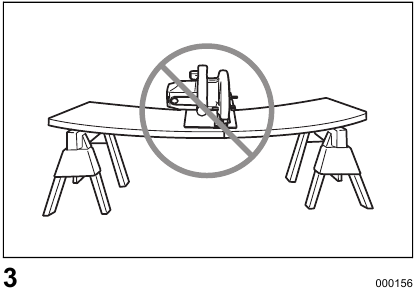

4. Ondersteun grote panelen om het risico op het vastklemmen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om onder hun eigen gewicht door te zakken. Er moeten steunen onder het paneel aan beide zijden worden geplaatst, vlakbij de zaaglijn en vlakbij de rand van het paneel. (Fig. 2 & 3)


5. Gebruik geen botte of beschadigde zaagbladen. Ongeslepen of onjuist ingestelde zaagbladen produceren een smalle zaagsnede, wat overmatige wrijving, het vastlopen van het zaagblad en terugslag veroorzaakt.
6. De vergrendelingshendels voor het instellen van de zaagdiepte en de afschuining moeten vast en stevig zijn voordat de snede wordt gemaakt. Als de zaagbladaanpassing tijdens het zagen verschuift, kan dit vastlopen en terugslag veroorzaken.
7. Wees extra voorzichtig bij het zagen in bestaande muren of andere blinde gebieden. Het uitstekende zaagblad kan voorwerpen doorsnijden die terugslag kunnen veroorzaken.
8. Houd het gereedschap ALTIJD stevig vast met beide handen. Plaats NOOIT uw hand, been of een ander deel van uw lichaam onder de gereedschapsvoet of achter de zaag, vooral niet bij het maken van dwarssneden. Als er terugslag optreedt, kan de zaag gemakkelijk achterwaarts over uw hand springen, wat tot ernstig persoonlijk letsel kan leiden. (Fig. 4)

9. Forceer de zaag nooit. Duw de zaag vooruit met een snelheid zodat het zaagblad snijdt zonder te vertragen. Het forceren van de zaag kan leiden tot ongelijke sneden, verlies van nauwkeurigheid en mogelijke terugslag.

Functie van de onderste beschermkap

1. Controleer de onderste beschermkap voor elk gebruik op een goede sluiting. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en direct kan sluiten. Klem of bind de onderste beschermkap nooit in de open positie. Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen raken. Til de onderste beschermkap op met de intrekhandgreep en zorg ervoor dat deze vrij kan bewegen en geen enkel ander deel raakt, in alle hoeken en zaagdieptes.
2. Controleer de werking van de onderste beschermkapveer. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, gomachtige afzettingen of een ophoping van vuil.
3. De onderste beschermkap kan alleen handmatig worden ingetrokken voor speciale sneden, zoals "invalsneden" en "samengestelde sneden". Til de onderste beschermkap op met de intrekhandgreep en zodra het zaagblad het materiaal binnendringt, moet de onderste beschermkap worden losgelaten. Voor alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
4. Let er altijd op dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op de werkbank of vloer plaatst. Een onbeschermd, uitlopend zaagblad zorgt ervoor dat de zaag naar achteren loopt en alles doorsnijdt wat zich op zijn pad bevindt. Let op de tijd die het kost voordat het zaagblad stopt nadat de schakelaar is losgelaten.
5. Om de onderste beschermkap te controleren, opent u de onderste beschermkap met de hand, laat u deze vervolgens los en kijkt u hoe de beschermkap sluit. Controleer ook of de intrekhandgreep de gereedschapsbehuizing niet raakt. Het blootleggen van het zaagblad is ZEER GEVAARLIJK en kan leiden tot ernstig persoonlijk letsel.

Aanvullende veiligheidswaarschuwingen

1. Wees extra voorzichtig bij het zagen van vochtig hout, onder druk behandeld hout of hout dat knoesten bevat. Zorg voor een soepele voortgang van het gereedschap zonder afname van de zaagbladsnelheid om oververhitting van de zaagbladpunten te voorkomen.
2. Probeer geen afgesneden materiaal te verwijderen wanneer het zaagblad beweegt. Wacht tot het zaagblad stopt voordat u het afgesneden materiaal vastpakt. Zaagbladen lopen uit na het uitschakelen.
3. Vermijd het doorsnijden van spijkers. Controleer het hout op spijkers en verwijder ze voordat u gaat zagen.

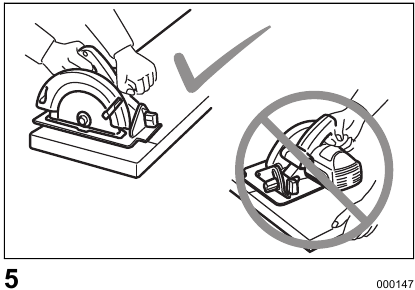

4. Plaats het bredere gedeelte van de zaagvoet op dat deel van het werkstuk dat stevig wordt ondersteund, niet op het gedeelte dat eraf valt wanneer de snede wordt gemaakt. Als het werkstuk kort of klein is, klemt u het vast. PROBEER GEEN KORTE STUKKEN MET DE HAND VAST TE HOUDEN! (Fig. 5)

5. Voordat u het gereedschap na het voltooien van een snede neerzet, moet u ervoor zorgen dat de beschermkap is gesloten en dat het zaagblad volledig tot stilstand is gekomen.

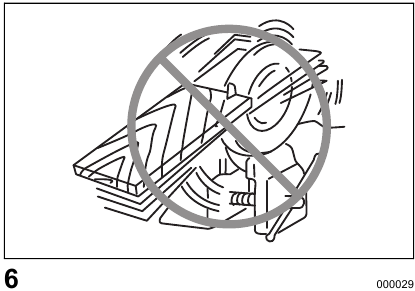

6. Probeer nooit te zagen met de cirkelzaag ondersteboven in een bankschroef. Dit is uiterst gevaarlijk en kan tot ernstige ongevallen leiden. (Fig. 6)

7. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Wees voorzichtig om inademing van stof en contact met de huid te voorkomen. Volg de veiligheidsgegevens van de materiaalleverancier.
8. Stop de zaagbladen niet door laterale druk op het zaagblad.
9. Gebruik geen schuurschijven.
10. Gebruik alleen het zaagblad met de diameter die op het gereedschap is aangegeven of in de handleiding is gespecificeerd. Het gebruik van een onjuist formaat zaagblad kan de juiste bescherming van het zaagblad of de werking van de beschermkap beïnvloeden, wat kan leiden tot ernstig persoonlijk letsel.
11. Houd het zaagblad scherp en schoon. Gom en houtpek dat op zaagbladen is uitgehard, vertraagt de zaag en vergroot het potentieel voor terugslag. Houd het zaagblad schoon door het eerst van het gereedschap te verwijderen en het vervolgens schoon te maken met gom- en pekverwijderaar, heet water of kerosine. Gebruik nooit benzine.
12. Draag een stofmasker en gehoorbescherming wanneer u het gereedschap gebruikt.
13. Gebruik altijd het zaagblad dat is bedoeld voor het snijden van het materiaal dat u gaat snijden.
14. Gebruik alleen de zaagbladen die zijn gemarkeerd met een snelheid die gelijk is aan of hoger is dan de snelheid die op het gereedschap is aangegeven.
15. (Alleen voor Europese landen)
    Gebruik altijd het zaagblad dat voldoet aan EN847-1.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) de strikte naleving van de veiligheidsregels voor het betreffende product NIET vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan ernstig persoonlijk letsel veroorzaken.

FUNCTIONELE BESCHRIJVING

•
  Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u functies op het gereedschap afstelt of controleert.

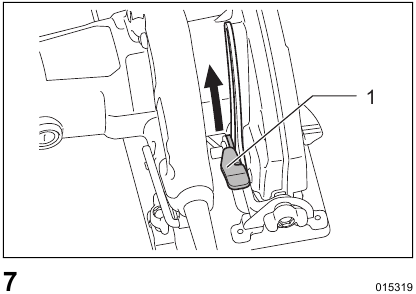

De zaagdiepte instellen

•
  Na het instellen van de zaagdiepte dient u de hendel altijd stevig vast te draaien. (Fig. 7)

  1. Hendel

Maak de hendel op de dieptegeleider los en beweeg de voet omhoog of omlaag. Zet de voet op de gewenste zaagdiepte vast door de hendel vast te draaien.
Voor schonere en veiligere zaagsneden stelt u de zaagdiepte zo in dat er niet meer dan één tand van het zaagblad onder het werkstuk uitsteekt. Het gebruik van de juiste zaagdiepte helpt het potentieel voor gevaarlijke TERUGSLAGEN die persoonlijk letsel kunnen veroorzaken, te verminderen.

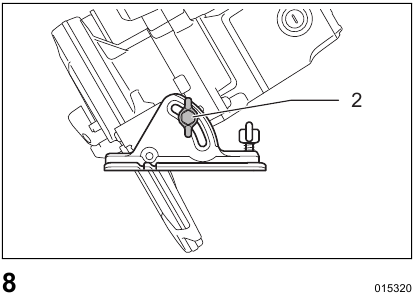

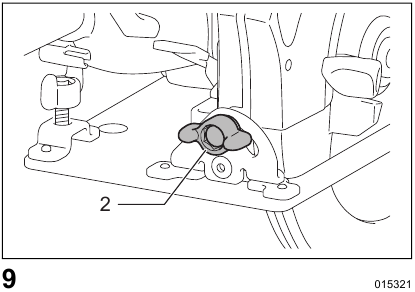

Verstek zagen

(Fig. 8 & 9)
Maak de klembouten los. Stel de gewenste hoek in (0°- 45°) door dienovereenkomstig te kantelen en draai de klembouten vervolgens stevig vast.

2. Klembout

Uitlijnen

3. Zaaglijn (positie 0°)
4. Zaaglijn (positie 45°)

(Fig. 10)
Voor rechte zaagsneden lijnt u de positie van 0° aan de voorkant van de voet uit met uw zaaglijn. Voor verstekzaagsneden van 45° lijnt u de positie van 45° hiermee uit.

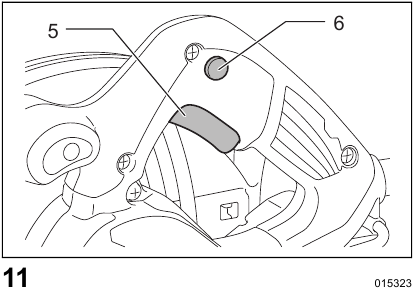

Schakelaarbediening

• Controleer altijd of de schakelaar goed werkt en terugkeert naar de "OFF" (UIT)-stand wanneer deze wordt losgelaten voordat u het gereedschap aansluit.
• Trek niet hard aan de schakelaar zonder de vergrendelknop in te drukken. Dit kan schakelaarbreuk veroorzaken. (Fig. 11)

  5. Schakelaar
  6. Vergrendelknop

Er is een vergrendelknop voorzien om te voorkomen dat de schakelaar per ongeluk wordt ingetrokken.
Om het gereedschap te starten, drukt u de vergrendelknop in en trekt u aan de schakelaar. Laat de schakelaar los om te stoppen.

• Voor uw veiligheid is dit gereedschap uitgerust met een vergrendelknop die voorkomt dat het gereedschap onbedoeld start. Gebruik het gereedschap NOOIT als het draait wanneer u simpelweg aan de schakelaar trekt zonder de vergrendelknop in te drukken. Retourneer het gereedschap naar een Makita-servicecentrum voor de juiste reparaties VOORDAT u het verder gebruikt.
• Plak de vergrendelknop NOOIT vast of omzeil het doel en de functie ervan.

MONTAGE

•
  Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u functies op het gereedschap afstelt of controleert.

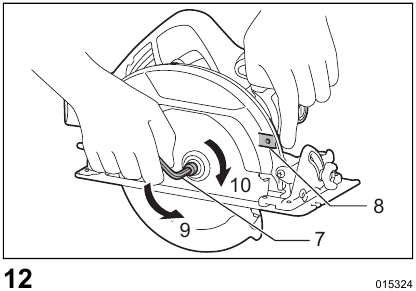

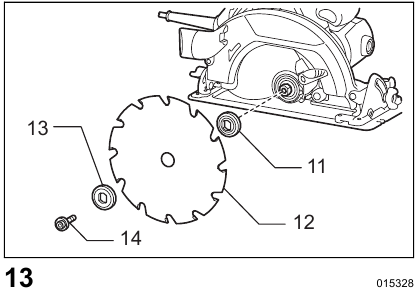

Het zaagblad verwijderen of plaatsen

• Zorg ervoor dat het zaagblad is geplaatst met de tanden naar boven gericht aan de voorkant van het gereedschap.
• Gebruik alleen de Makita-sleutel om het zaagblad te plaatsen of te verwijderen.

7. Inbussleutel
8. Asvergrendeling
9. Losdraaien
10. Vastdraaien

Om het zaagblad te verwijderen, drukt u op de asvergrendeling zodat het zaagblad niet kan draaien en gebruikt u de sleutel om de zeskantbout tegen de klok in los te draaien. Verwijder vervolgens de zeskantbout, de buitenste flens en het zaagblad. (Fig. 12)

11. Binnenste flens
12. Zaagblad
13. Buitenste flens
14. Zeskantbout

Zorg er bij het vervangen van het zaagblad ook voor dat u de bovenste en onderste zaagbladbeschermers reinigt van opgehoopt zaagsel. Dergelijke inspanningen vervangen echter niet de noodzaak om de werking van de onderste beschermer vóór elk gebruik te controleren. (Fig. 13)

11. Binnenste flens
12. Zaagblad
13. Buitenste flens
14. Zeskantbout
15. Bevestigingsas

Voor gereedschap met de binnenste flens voor een ander zaagblad met een gatdiameter dan 15,88 mm (Fig. 14)
De binnenste flens heeft aan de ene kant een bepaald diameteruitsteeksel en aan de andere kant een ander diameteruitsteeksel. Kies een correcte kant waarop het uitsteeksel perfect in het zaagbladgat past.
Plaats vervolgens de binnenste flens op de bevestigingsas, zodat de correcte kant van het uitsteeksel op de binnenste flens naar buiten is gericht en plaats vervolgens het zaagblad en de buitenste flens.
ZORG ERVOOR DAT U DE ZESKANTBOUT STEVIG MET DE KLOK MEE VASTDRAAIT.

•
  Zorg ervoor dat het uitsteeksel "a" op de binnenste flens die aan de buitenkant is geplaatst, perfect in het zaagbladgat "a" past. Het monteren van het zaagblad op de verkeerde kant kan leiden tot gevaarlijke trillingen.

11. Binnenste flens
12. Zaagblad
13. Buitenste flens
14. Zeskantbout
15. Bevestigingsas
16. Ring

Voor gereedschap met de binnenste flens voor een zaagblad met een gatdiameter van 15,88 mm (landspecifiek) (Fig. 15 & 16)
Plaats de binnenste flens met de verzonken zijde naar buiten gericht op de montageas en plaats vervolgens het zaagblad (met de ring bevestigd indien nodig), de buitenste flens en de zeskantbout.
ZORG ERVOOR DAT U DE ZESKANTBOUT STEVIG MET DE KLOK MEE VASTDRAAIT.

•
  Voordat u het zaagblad op de spil monteert, moet u er altijd voor zorgen dat de juiste ring voor het asgat van het zaagblad dat u wilt gebruiken, tussen de binnenste en buitenste flens is geplaatst. Het gebruik van de verkeerde asgatring kan leiden tot een onjuiste montage van het zaagblad, waardoor het zaagblad kan bewegen en ernstige trillingen kan veroorzaken, wat kan leiden tot verlies van controle tijdens de bediening en tot ernstig persoonlijk letsel.

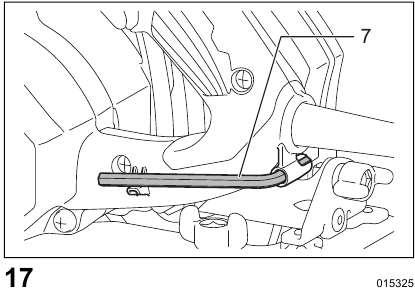

Inbussleutel opbergen

7. Inbussleutel

(Fig. 17)
Bewaar de inbussleutel wanneer deze niet in gebruik is, zoals weergegeven in de afbeelding, om te voorkomen dat deze verloren gaat.

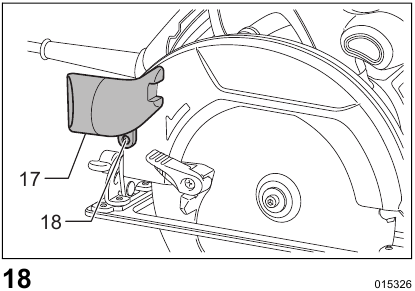

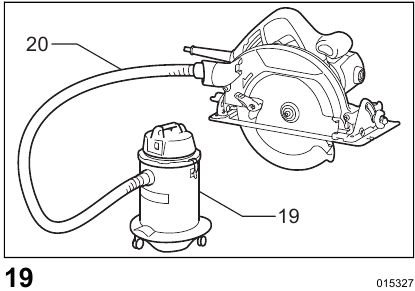

Een stofzuiger aansluiten

17. Stofmondstuk
18. Schroef

19. Stofzuiger
20. Slang

(Optioneel accessoire)
(Fig. 18 & 19)
Wanneer u schoon wilt zagen, sluit u een Makita-stofzuiger aan op uw gereedschap. Installeer het stofmondstuk op het gereedschap met behulp van de schroef. Sluit vervolgens een slang van de stofzuiger aan op het stofmondstuk, zoals weergegeven in de afbeelding.

WERKING

• Zorg ervoor dat u het gereedschap voorzichtig in een rechte lijn naar voren beweegt. Het forceren of draaien van het gereedschap zal leiden tot oververhitting van de motor en gevaarlijke terugslag, mogelijk met ernstig letsel tot gevolg.
• Gebruik altijd een voorgreep en achterhandgreep en houd het gereedschap stevig vast aan zowel de voorgreep als de achterhandgreep tijdens het gebruik.(Fig. 20)

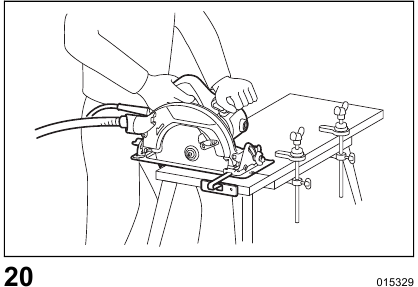

Houd het gereedschap stevig vast. Het gereedschap is voorzien van zowel een voorgreep als een achterhandgreep. Gebruik beide om het gereedschap het beste vast te pakken. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden gesneden. Plaats de voet op het te zagen werkstuk zonder dat het zaagblad contact maakt. Schakel vervolgens het gereedschap in en wacht tot het zaagblad op volle snelheid is. Beweeg het gereedschap nu eenvoudig over het werkstukoppervlak, houd het vlak en schuif het soepel naar voren totdat het zagen is voltooid. Om zuivere zaagsneden te krijgen, houdt u uw zaaglijn recht en uw schuifsnelheid uniform. Als de zaagsnede uw beoogde zaaglijn niet goed volgt, probeer dan niet het gereedschap terug te draaien of te forceren naar de zaaglijn. Als u dit doet, kan het zaagblad vast komen te zitten en leiden tot gevaarlijke terugslag en mogelijk ernstig letsel. Laat de schakelaar los, wacht tot het zaagblad stopt en trek vervolgens het gereedschap terug. Lijn het gereedschap opnieuw uit op de nieuwe zaaglijn en start de zaagsnede opnieuw. Probeer een positionering te vermijden die de bediener blootstelt aan splinters en houtstof die uit de zaag worden geworpen. Gebruik een oogbescherming om letsel te helpen voorkomen.

2. Klembout

21. Parallelgeleider

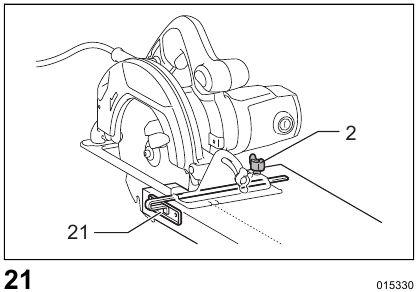

Parallelgeleider (Geleidingsliniaal) (Optioneel accessoire) (Fig. 21)
Met de handige parallelgeleider kunt u extra nauwkeurige rechte zaagsneden maken. Schuif de parallelgeleider eenvoudig stevig tegen de zijkant van het werkstuk en zet deze vast in de positie met de klembout aan de voorkant van de voet. Het maakt ook herhaalde zaagsneden van uniforme breedte mogelijk.

ONDERHOUD

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u een inspectie of onderhoud probeert uit te voeren.
• Reinig de bovenste en onderste beschermers om ervoor te zorgen dat er geen opgehoopt zaagsel is dat de werking van het onderste beschermingssysteem kan belemmeren. Een vuil beschermingssysteem kan de juiste werking beperken, wat kan leiden tot ernstig persoonlijk letsel. De meest effectieve manier om dit te reinigen is met perslucht. Als het stof uit de beschermers wordt geblazen, zorg er dan voor dat de juiste oog- en adembescherming wordt gebruikt.
• Gebruik nooit benzine, benzeen, verdunner, alcohol of dergelijke. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Aanpassing voor parallellie

18. Schroef

(Fig. 22)
De parallellie tussen het zaagblad en de voet is in de fabriek afgesteld. Maar als dit niet het geval is, kunt u het aanpassen volgens de volgende procedure.
Zorg ervoor dat alle hendels en schroeven zijn vastgedraaid. Draai de schroef iets los zoals afgebeeld. Terwijl u de onderste beschermer opent, beweegt u de achterkant van de voet zodat de afstand A en B gelijk zijn. Draai na het aanpassen de schroef vast. Maak een proefzaagsnede om een correcte parallellie te krijgen.

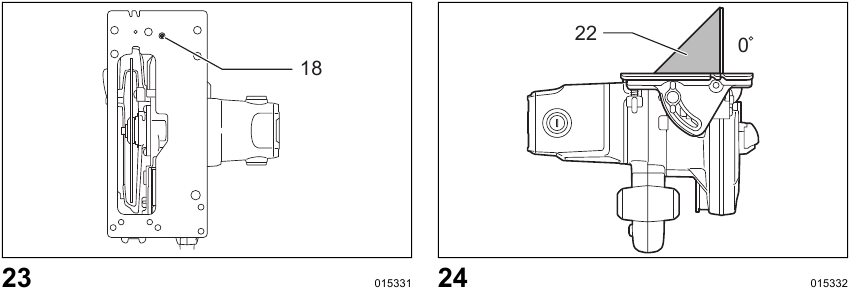

Aanpassing voor nauwkeurigheid van een zaagsnede van 0 graden

18. Schroef

22. Driehoek

(Fig. 23 & 24)
Deze aanpassing is in de fabriek gemaakt. Maar als dit niet het geval is, past u de stelschroeven aan met een inbussleutel terwijl u de 0° van het zaagblad met de voet inspecteert met behulp van een driehoek of een vierkante liniaal, enz.

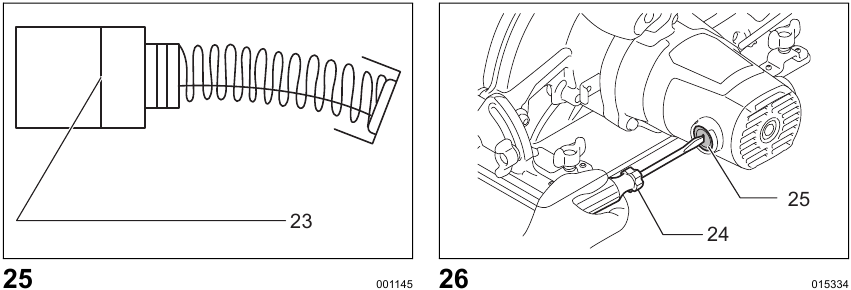

Koolborstels vervangen

23. Limietmarkering
24. Schroevendraaier
25. Borstelhouderdeksel

(Fig. 25)
Verwijder en controleer de koolborstels regelmatig. Vervang ze wanneer ze versleten zijn tot aan de limietmarkering. Houd de koolborstels schoon en vrij om in de houders te glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.
Gebruik een schroevendraaier om de borstelhouderdeksels te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en zet de borstelhouderdeksels vast. (Fig. 26)
Om de PRODUCTVEILIGHEID en BETROUWBAARHEID te waarborgen, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

•
  Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik een accessoire of hulpstuk uitsluitend voor het aangegeven doel.

Als u hulp nodig hebt voor meer informatie over deze accessoires, neem dan contact op met uw lokale Makita Service Center.

• Zaagbladen
• Parallelgeleider (geleiderail)
• Geleiderail
• Geleiderailadapter
• Lineaal
• Stofmondstuk
• Zeskantsleutel

OPMERKING:

• Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapset zijn opgenomen. Ze kunnen van land tot land verschillen.

Geluid
Het typische A-gewogen geluidsniveau bepaald volgens EN62841:
Geluidsdrukniveau (L_pA): 92 dB (A)
Geluidsvermogensniveau (L_WA): 103 dB (A)
Onzekerheid (K): 3 dB (A)

• De aangegeven waarde(n) van de geluidsemissie is (zijn) gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
• De aangegeven waarde(n) van de geluidsemissie kan (kunnen) ook worden gebruikt bij een voorlopige beoordeling van blootstelling.

• Draag oorbescherming.
• De geluidsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan afwijken van de aangegeven waarde(n), afhankelijk van de manier waarop het gereedschap wordt gebruikt, vooral welk type werkstuk wordt bewerkt.
• Zorg ervoor dat u veiligheidsmaatregelen identificeert om de gebruiker te beschermen die zijn gebaseerd op een schatting van de blootstelling in de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden waarop het gereedschap is uitgeschakeld en wanneer het stationair draait naast de trigger-tijd).

Trilling
De totale trillingswaarde (triaxiale vectorsom) bepaald volgens EN62841:
Werkmodus: hout zagen
Trillingsemissie (a_{h, W}): 2,5 m/s² of minder
Onzekerheid (K): 1,5 m/s²

• De aangegeven totale trillingswaarde(n) is (zijn) gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
• De aangegeven totale trillingswaarde(n) kan (kunnen) ook worden gebruikt bij een voorlopige beoordeling van blootstelling.

• De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan afwijken van de aangegeven waarde(n), afhankelijk van de manier waarop het gereedschap wordt gebruikt, vooral welk type werkstuk wordt bewerkt.
• Zorg ervoor dat u veiligheidsmaatregelen identificeert om de gebruiker te beschermen die zijn gebaseerd op een schatting van de blootstelling in de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden waarop het gereedschap is uitgeschakeld en wanneer het stationair draait naast de trigger-tijd).
