Makita SH02 Handleiding

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties en accu kunnen van land tot land verschillen.
• Gewicht, met accu, volgens EPTA-procedure 01/2003

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

Veiligheid werkplek

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Onveranderde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap dat de schakelaar aan heeft, nodigt uit tot ongelukken.
4. Verwijder eventuele stelsleutels of steeksleutels voordat u het elektrisch gereedschap aanzet. Een steeksleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van accugereedschap

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type accupack kan brandgevaar veroorzaken bij gebruik met een ander accupack.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan een risico op letsel en brand veroorzaken.
3. Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
4. Onder extreme omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Spoel bij accidenteel contact met water. Zoek bovendien medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.

Onderhoud

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
2. Volg de instructies voor het smeren en verwisselen van accessoires.
3. Houd handgrepen droog, schoon en vrij van olie en vet.

Veiligheidswaarschuwingen voor draadloze cirkelzaag

Snijprocedures

1.
   Houd uw handen uit de buurt van het snijgebied en het zaagblad. Houd uw tweede hand op de extra handgreep of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden geraakt.

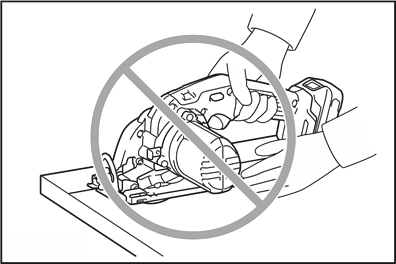

2. Reik niet onder het werkstuk. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
3. Pas de zaagdiepte aan de dikte van het werkstuk aan. Er mag minder dan één volledige tand van de zaagbladtanden onder het werkstuk zichtbaar zijn.
4. Houd het te zagen stuk nooit in uw handen of over uw been. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werkstuk correct te ondersteunen om blootstelling van het lichaam, het vastklemmen van het zaagblad of verlies van controle te minimaliseren.

5. Houd het elektrisch gereedschap alleen vast aan geïsoleerde greepoppervlakken wanneer u een bewerking uitvoert waarbij het snijgereedschap in contact kan komen met verborgen bedrading. Contact met een "stroomvoerende" draad maakt ook de blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" en kan de bediener een elektrische schok geven.
6. Gebruik bij het schulpen altijd een spouwmes of rechte geleider. Dit verbetert de nauwkeurigheid van de zaagsnede en vermindert de kans op het vastklemmen van het zaagblad.
7. Gebruik altijd zaagbladen met de juiste afmetingen en vorm (diamant versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de bevestigingshardware van de zaag, zullen excentrisch lopen, wat verlies van controle veroorzaakt.
8. Gebruik nooit beschadigde of verkeerde bladringen of bouten. De bladringen en bouten zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veiligheid tijdens het gebruik.

Oorzaken van terugslag en gerelateerde waarschuwingen

• terugslag is een plotselinge reactie op een afgekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk naar de gebruiker wordt getild;
• wanneer het zaagblad bekneld of stevig vastgeklemd raakt door het kleiner worden van de zaagsnede, slaat het zaagblad af en drijft de motorreactie de eenheid snel terug naar de gebruiker;
• als het zaagblad gedraaid of verkeerd uitgelijnd raakt in de zaagsnede, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terug naar de gebruiker springt.

Terugslag is het gevolg van verkeerd gebruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder beschreven.

1. Houd de zaag stevig met beide handen vast en positioneer uw armen om terugslagkrachten te weerstaan. Plaats uw lichaam aan beide zijden van het zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag achteruit springt, maar terugslagkrachten kunnen door de gebruiker worden gecontroleerd als de juiste voorzorgsmaatregelen worden genomen.
2. Wanneer het zaagblad vastloopt of wanneer u om welke reden dan ook een zaagsnede onderbreekt, laat u de schakelaar los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag achteruit te trekken terwijl het zaagblad in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastklemmen van het zaagblad te elimineren.
3. Wanneer u een zaag in het werkstuk herstart, centreert u het zaagblad in de zaagsnede en controleert u of de zaagtanden niet in het materiaal grijpen. Als het zaagblad vastloopt, kan het omhoog kruipen of terugkaatsen van het werkstuk wanneer de zaag opnieuw wordt gestart.

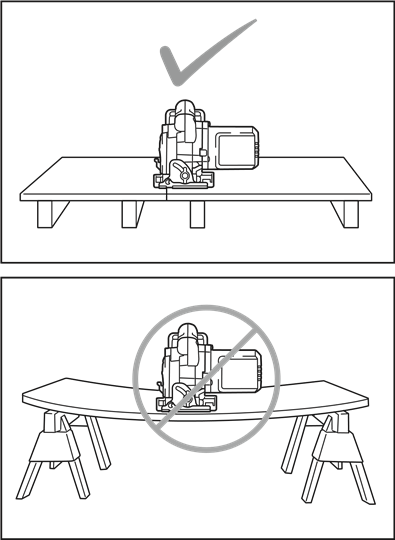

4. Ondersteun grote panelen om het risico van het vastklemmen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging door te zakken onder hun eigen gewicht. Steunen moeten onder het paneel aan beide zijden worden geplaatst, dicht bij de zaaglijn en dicht bij de rand van het paneel.

5. Gebruik geen botte of beschadigde zaagbladen. Ongeslepen of onjuist ingestelde zaagbladen produceren een smalle zaagsnede die overmatige wrijving, het vastklemmen van het zaagblad en terugslag veroorzaakt.
6. De vergrendelingshendels voor het instellen van de zaagdiepte en de afschuining moeten stevig vastzitten voordat u gaat zagen. Als de zaagafstelling tijdens het zagen verschuift, kan dit vastlopen en terugslag veroorzaken.
7. Wees extra voorzichtig bij het zagen in bestaande muren of andere blinde gebieden. Het uitstekende zaagblad kan objecten doorsnijden die terugslag kunnen veroorzaken.
8. Houd het gereedschap ALTIJD stevig met beide handen vast. Plaats uw hand of vingers NOOIT achter de zaag. Als er terugslag optreedt, kan de zaag gemakkelijk achterwaarts over uw hand springen, wat kan leiden tot ernstig persoonlijk letsel.

9. Forceer de zaag nooit. Duw de zaag met een snelheid naar voren zodat het zaagblad snijdt zonder te vertragen. Het forceren van de zaag kan leiden tot ongelijke zaagsneden, verlies van nauwkeurigheid en mogelijke terugslag.

Functie van de onderste beschermkap

1. Controleer voor elk gebruik of de onderste beschermkap goed sluit. Gebruik de zaag niet als de onderste beschermkap niet vrij beweegt en direct sluit. Klem of bind de onderste beschermkap nooit in de open positie. Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen zijn. Til de onderste beschermkap op met de intrekhandgreep en zorg ervoor dat deze vrij beweegt en het zaagblad of een ander onderdeel niet raakt, in alle hoeken en diepten van de zaagsnede.
2. Controleer de werking van de onderste beschermkapveer. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, kleverige afzettingen of een ophoping van vuil.
3. De onderste beschermkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden, zoals "invalzaagsneden" en "samengestelde zaagsneden". Til de onderste beschermkap op door de handgreep in te trekken en zodra het zaagblad het materiaal binnendringt, moet de onderste beschermkap worden losgelaten. Voor alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
4. Let er altijd op dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op een werkbank of vloer plaatst. Een onbeschermd, uitrollend zaagblad zorgt ervoor dat de zaag achterwaarts loopt en alles doorsnijdt wat zich in de weg bevindt. Houd rekening met de tijd die het kost voordat het zaagblad stopt nadat de schakelaar is losgelaten.
5. Om de onderste beschermkap te controleren, opent u de onderste beschermkap met de hand, laat u deze los en kijkt u hoe de beschermkap sluit. Controleer ook of de intrekhandgreep de gereedschapsbehuizing niet raakt. Het blootleggen van het zaagblad is ZEER GEVAARLIJK en kan leiden tot ernstig persoonlijk letsel.

Aanvullende veiligheidswaarschuwingen

1. Beoogd gebruik
   Dit gereedschap is alleen bedoeld voor het zagen van houtproducten. Opgehoopt zaagsel op de onderste beschermkap en de naaf van andere materialen kan de goede sluiting van de onderste beschermkap beïnvloeden, wat kan leiden tot ernstig persoonlijk letsel.
2. Wees extra voorzichtig bij het zagen van vochtig hout, onder druk behandeld hout of hout met knoesten. Zorg voor een soepele voortbeweging van het gereedschap zonder dat de zaagbladsnelheid afneemt om oververhitting van de zaagbladpunten te voorkomen.
3. Probeer geen gezaagd materiaal te verwijderen wanneer het zaagblad beweegt. Wacht tot het zaagblad stopt voordat u het gezaagde materiaal vastpakt. Zaagbladen draaien door na het uitschakelen.
4. Vermijd het zagen van spijkers. Inspecteer het hout op spijkers en verwijder ze voordat u gaat zagen.

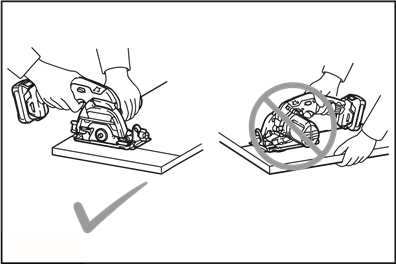

5. Plaats het bredere deel van de zaagvoet op dat deel van het werkstuk dat stevig wordt ondersteund, niet op het gedeelte dat eraf valt wanneer de zaagsnede is gemaakt. Als het werkstuk kort of klein is, klemt u het vast. PROBEER KORTE STUKKEN NIET MET DE HAND VAST TE HOUDEN!

6. Voordat u het gereedschap neerzet nadat u een zaagsnede hebt voltooid, moet u ervoor zorgen dat de beschermkap is gesloten en het zaagblad volledig tot stilstand is gekomen.
7. Probeer nooit te zagen met de cirkelzaag ondersteboven in een bankschroef. Dit is uiterst gevaarlijk en kan leiden tot ernstige ongevallen.

8. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Wees voorzichtig om inademing van stof en contact met de huid te voorkomen. Volg de veiligheidsgegevens van de materiaalleverancier.
9. Stop de zaagbladen niet door zijdelingse druk op het zaagblad.
10. Gebruik geen schuurschijven.
11. Gebruik alleen het zaagblad met de diameter die op het gereedschap is aangegeven of in de handleiding is gespecificeerd. Het gebruik van een verkeerd formaat zaagblad kan de juiste afscherming van het zaagblad of de werking van de beschermkap beïnvloeden, wat kan leiden tot ernstig persoonlijk letsel.
12. Houd het zaagblad scherp en schoon. Gom en houtpek die op zaagbladen zijn uitgehard, vertragen de zaag en vergroten het risico op terugslag. Houd het zaagblad schoon door het eerst van het gereedschap te verwijderen en het vervolgens te reinigen met gom- en pekverwijderaar, heet water of kerosine. Gebruik nooit benzine.
13. Draag een stofmasker en gehoorbescherming wanneer u het gereedschap gebruikt.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan ernstig persoonlijk letsel veroorzaken.

Symbolen

Het volgende toont de symbolen die voor het gereedschap worden gebruikt.

v	volt
	gelijkstroom
	onbelast toerental
	omwentelingen of heen en weergaande bewegingen per minuut

Belangrijke veiligheidsinstructies voor de batterijcartridge

1. Lees, voordat u de batterijcartridge gebruikt, alle instructies en waarschuwingsmarkeringen op (1) de batterijlader, (2) de batterij en (3) het product dat de batterij gebruikt.
2. Demonteer de batterijcartridge niet.
3. Als de bedrijfstijd aanzienlijk korter is geworden, stop dan onmiddellijk met de werkzaamheden. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met helder water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit de batterijcartridge niet kort:
   1. Raak de aansluitingen niet aan met geleidend materiaal.
   2. Vermijd het opbergen van de batterijcartridge in een container met andere metalen voorwerpen zoals spijkers, munten, enz.
   3. Stel de batterijcartridge niet bloot aan water of regen.
      Een kortsluiting in de batterij kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een defect.
6. Bewaar het gereedschap en de batterijcartridge niet op plaatsen waar de temperatuur 50°C (122°F) kan bereiken of overschrijden.
7. Verbrand de batterijcartridge niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De batterijcartridge kan in brand ontploffen.
8. Laat de batterij niet vallen en stoot er niet tegen.
9. Gebruik geen beschadigde batterij.
10. Volg uw lokale voorschriften met betrekking tot het weggooien van batterijen.

BEWAAR DEZE INSTRUCTIES.

Gebruik alleen originele Makita-batterijen. Het gebruik van niet-originele Makita-batterijen of batterijen die zijn gewijzigd, kan ertoe leiden dat de batterij barst, waardoor brand, persoonlijk letsel en schade kunnen ontstaan. Het maakt ook de Makita-garantie voor het Makita-gereedschap en de lader ongeldig.

Tips om de maximale levensduur van de batterij te behouden

1. Laad de batterijcartridge op voordat deze volledig is ontladen. Stop altijd met de werking van het gereedschap en laad de batterijcartridge op wanneer u merkt dat het gereedschap minder vermogen heeft.
2. Laad nooit een volledig opgeladen batterijcartridge op. Overladen verkort de levensduur van de batterij.
3. Laad de batterijcartridge op bij een kamertemperatuur van 10°C - 40°C (50°F - 104°F). Laat een hete batterijcartridge afkoelen voordat u deze oplaadt.

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de batterijcartridge is verwijderd voordat u de functie van het gereedschap afstelt of controleert.

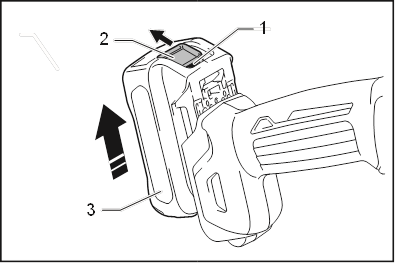

De batterijcartridge plaatsen of verwijderen

Schakel het gereedschap altijd uit voordat u de batterijcartridge installeert of verwijdert. Houd het gereedschap en de batterijcartridge stevig vast bij het plaatsen of verwijderen van de batterijcartridge. Als u het gereedschap en de batterijcartridge niet stevig vasthoudt, kunnen ze uit uw handen glippen en schade aan het gereedschap en de batterijcartridge en persoonlijk letsel veroorzaken.

1. Rode indicator
2. Knop
3. Batterijcartridge

Om de batterijcartridge te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de cartridge verschuift.
Om de batterijcartridge te installeren, lijnt u de tong op de batterijcartridge uit met de groef in de behuizing en schuift u deze op zijn plaats. Plaats hem helemaal totdat hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de batterijcartridge altijd volledig totdat de rode indicator niet meer te zien is. Zo niet, dan kan hij per ongeluk uit het gereedschap vallen en letsel veroorzaken bij u of iemand in uw omgeving. Plaats de batterijcartridge niet met geweld. Als de cartridge er niet gemakkelijk in schuift, wordt deze niet correct geplaatst.

Batterijbeschermingssysteem

Het gereedschap is uitgerust met een batterijbeschermingssysteem. Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van de batterij te verlengen.
Het gereedschap stopt automatisch tijdens gebruik als het gereedschap en/of de batterij zich in een van de volgende omstandigheden bevinden:

Overbelast:
Het gereedschap wordt bediend op een manier die ervoor zorgt dat het een abnormaal hoge stroom trekt.
Laat in deze situatie de schakelaar op het gereedschap los en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Haal vervolgens de schakelaar opnieuw over om opnieuw te starten. Als het gereedschap niet start, is de batterij oververhit. Laat in deze situatie de batterij afkoelen voordat u de schakelaar opnieuw overhaalt.

Lage batterijspanning:
De resterende batterijcapaciteit is te laag en het gereedschap werkt niet. Als u de schakelaar overhaalt, draait de motor weer, maar stopt snel. Verwijder en laad in deze situatie de batterij op.

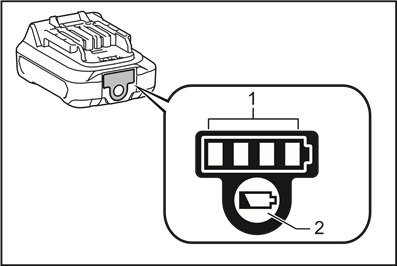

De resterende batterijcapaciteit aangeven

Alleen voor batterijcartridges met "B" aan het einde van het modelnummer

1. Indicatielampjes
2. Controleknop

Druk op de controleknop op de batterijcartridge om de resterende batterijcapaciteit aan te geven. De indicatielampjes gaan enkele seconden branden.

Indicatielampjes		Resterende capaciteit
Brandt	Uit
		75% tot 100%
		50% tot 75%
		25% tot 50%
		0% tot 25%

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

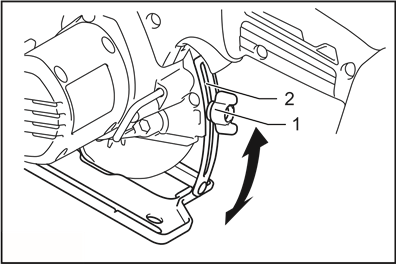

De snijdiepte aanpassen

1. Klem schroef
2. Dieptegeleider

Draai na het aanpassen van de snijdiepte de klem schroef altijd goed vast.

Maak de klem schroef op de dieptegeleider los en verplaats de basis omhoog of omlaag. Zet bij de gewenste snijdiepte de basis vast door de klem schroef vast te draaien. Voor schonere, veiligere sneden stelt u de snijdiepte zo in dat niet meer dan één bladtand onder het werkstuk uitsteekt. Het gebruik van de juiste snijdiepte helpt het risico op gevaarlijke TERUGSLAGEN te verminderen, die persoonlijk letsel kunnen veroorzaken.

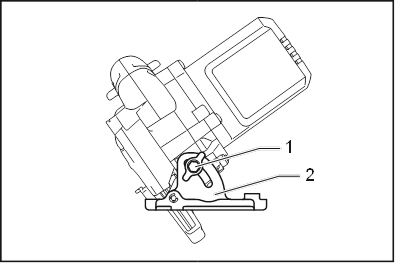

Schuin snijden

1. Klem schroef
2. Schuine schaalplaat

Maak de klem schroef op de schuine schaalplaat aan de voorkant van de basis los. Stel in op de gewenste hoek (0° - 45°) door dienovereenkomstig te kantelen en draai vervolgens de klem schroef stevig vast.

Vizier

1. Snijlijn

Voor rechte sneden lijnt u de A-positie aan de voorkant van de basis uit met uw snijlijn. Voor 45° schuine sneden lijnt u de B-positie ermee uit.

Schakelaarbediening

1. Vergrendelingshendel
2. Schakelaar

Controleer voordat u de batterijcartridge in het gereedschap plaatst altijd of de schakelaar goed werkt en terugkeert naar de "OFF" (UIT) stand wanneer deze wordt losgelaten.

Trek niet hard aan de schakelaar zonder de vergrendelingshendel in te drukken. Dit kan leiden tot breuk van de schakelaar.

Om te voorkomen dat de schakelaar per ongeluk wordt overgehaald, is er een vergrendelingshendel aangebracht. Om het gereedschap te starten, schuift u de vergrendelingshendel en haalt u de schakelaar over. Laat de schakelaar los om te stoppen.

Voor uw veiligheid is dit gereedschap uitgerust met een vergrendelingshendel die voorkomt dat het gereedschap onbedoeld start. Gebruik het gereedschap NOOIT als het draait wanneer u gewoon aan de schakelaar trekt zonder de vergrendelingshendel in te drukken. Retourneer het gereedschap naar een MAKITA-servicecentrum voor de juiste reparaties VOOR verder gebruik. Plak de vergrendelingshendel NOOIT vast en schakel het doel en de functie ervan NOOIT uit.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

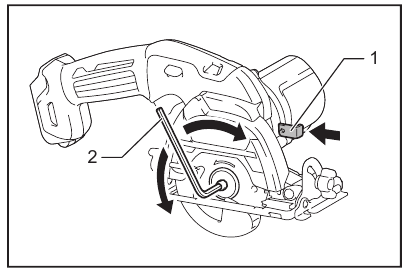

Het verwijderen of plaatsen van een cirkelzaagblad

1. Spilvergrendeling
2. Inbussleutel

Zorg ervoor dat het cirkelzaagblad is geïnstalleerd met de tanden naar boven gericht aan de voorkant van het gereedschap. Gebruik alleen de Makita-sleutel om het cirkelzaagblad te installeren of te verwijderen.

Om het cirkelzaagblad te verwijderen, drukt u de spilvergrendeling volledig in, zodat het cirkelzaagblad niet kan draaien, en gebruikt u de sleutel om de inbusbout tegen de klok in los te draaien. Verwijder vervolgens de inbusbout, de buitenste flens en het cirkelzaagblad.

1. Inbusbout
2. Buitenste flens
3. Cirkelzaagblad
4. Binnenste flens

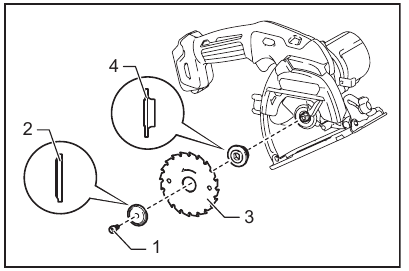

Volg de verwijderingsprocedure in omgekeerde volgorde om het cirkelzaagblad te plaatsen. ZORG ERVOOR DAT U DE INBUSBOUT STEVIG MET DE KLOK MEE VASTDRAAIT.

1. Inbusbout
2. Uitsteeksel
3. Buitenste flens
4. Cirkelzaagblad
5. Binnenste flens
6. Uitsteeksel (grotere kant)

OPMERKING: Als een binnenste flens per ongeluk wordt verwijderd, installeer dan de binnenste flens zo dat het uitsteeksel (grotere kant) naar binnen is gericht, zoals in de afbeelding wordt getoond.
Zorg er bij het vervangen van het cirkelzaagblad voor dat u ook de bovenste en onderste bladbeschermers reinigt van opgehoopt zaagsel, zoals besproken in het hoofdstuk Onderhoud. Dergelijke inspanningen vervangen niet de noodzaak om de werking van de onderste beschermkap vóór elk gebruik te controleren.

Opbergen van de inbussleutel

1. Inbussleutel

Bewaar de inbussleutel wanneer deze niet in gebruik is zoals in de afbeelding wordt getoond, om te voorkomen dat deze verloren raakt.

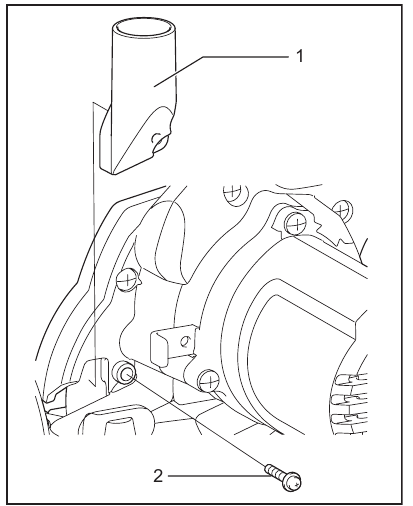

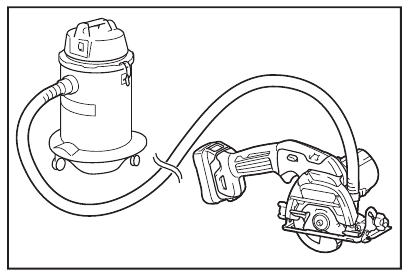

Aansluiten van een stofzuiger

Optioneel accessoire

1. Stofmondstuk (optioneel accessoire)
2. Schroef (optioneel accessoire)

Als u schoon wilt zagen, sluit u een Makita-stofzuiger aan op uw gereedschap. Installeer het stofmondstuk (optioneel accessoire) op het gereedschap met behulp van de schroef. Sluit vervolgens een slang van de stofzuiger aan op het stofmondstuk, zoals in de afbeelding wordt getoond.

WERKING

Zorg ervoor dat u het gereedschap voorzichtig in een rechte lijn naar voren beweegt. Als u het gereedschap forceert of draait, raakt de motor oververhit en treedt er gevaarlijke terugslag op, wat mogelijk ernstig letsel kan veroorzaken.

OPMERKING: Wanneer de temperatuur van de accu laag is, werkt het gereedschap mogelijk niet op volle capaciteit. Gebruik het gereedschap op dit moment bijvoorbeeld een tijdje voor een lichte zaagsnede, totdat de accu is opgewarmd tot kamertemperatuur. Dan kan het gereedschap op volle capaciteit werken.

Houd het gereedschap stevig vast. Het gereedschap is voorzien van zowel een voorste handgreep (motorhuis) als een achterste handgreep. Gebruik beide om het gereedschap zo goed mogelijk vast te pakken. Als beide handen de zaag vasthouden, kunnen ze niet worden gesneden door het cirkelzaagblad. Plaats de voet op het te bewerken werkstuk zonder dat het cirkelzaagblad contact maakt. Schakel vervolgens het gereedschap in en wacht tot het cirkelzaagblad zijn maximale snelheid heeft bereikt. Beweeg het gereedschap nu eenvoudig over het oppervlak van het werkstuk naar voren, houd het vlak en beweeg het soepel totdat het zagen is voltooid.
Om zuivere zaagsneden te krijgen, houdt u uw zaaglijn recht en uw snelheid van de voortgang uniform. Als de zaagsnede uw beoogde zaaglijn niet goed volgt, probeer dan niet om het gereedschap terug te draaien of te forceren naar de zaaglijn. Als u dit doet, kan het cirkelzaagblad vast komen te zitten en kan dit leiden tot gevaarlijke terugslag en mogelijk ernstig letsel. Laat de schakelaar los, wacht tot het cirkelzaagblad stopt en trek vervolgens het gereedschap terug. Lijn het gereedschap opnieuw uit op de nieuwe zaaglijn en start de zaagsnede opnieuw. Probeer een positionering te vermijden die de bediener blootstelt aan spanen en houtstof die uit de zaag worden geworpen. Gebruik een veiligheidsbril om letsel te voorkomen.

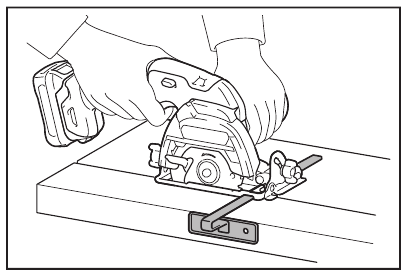

Parallelgeleider (geleider)

Optioneel accessoire

Met de handige parallelgeleider kunt u extra nauwkeurige rechte zaagsneden maken. Schuif de parallelgeleider eenvoudig stevig tegen de zijkant van het werkstuk en zet deze vast met de schroef aan de voorkant van de voet. Het maakt ook herhaalde zaagsneden van uniforme breedte mogelijk.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u inspectie- of onderhoudswerkzaamheden gaat uitvoeren. Reinig de bovenste en onderste beschermkappen om er zeker van te zijn dat er geen zaagsel is opgehoopt dat de werking van het onderste beschermsysteem kan belemmeren. Een vuil beschermsysteem kan de goede werking beperken, wat kan leiden tot ernstig persoonlijk letsel. De meest effectieve manier om dit schoon te maken is met perslucht. Als het stof uit de beschermkappen wordt geblazen, zorg er dan voor dat de juiste oog- en adembescherming wordt gebruikt.

LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.
Om de productVEILIGHEID en BETROUWBAARHEID te behouden, dienen reparaties, ander onderhoud of aanpassingen te worden uitgevoerd door erkende Makita- of fabrieksservicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik het accessoire of hulpstuk alleen voor het aangegeven doel.

Als u hulp nodig hebt voor meer informatie over deze accessoires, vraag dan uw lokale Makita Service Center.

• Cirkelzaagblad
• Parallelgeleider (geleider)
• Inbussleutel
• Stofmondstuk
• Makita originele accu en oplader

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in het gereedschapspakket zijn opgenomen. Ze kunnen van land tot land verschillen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

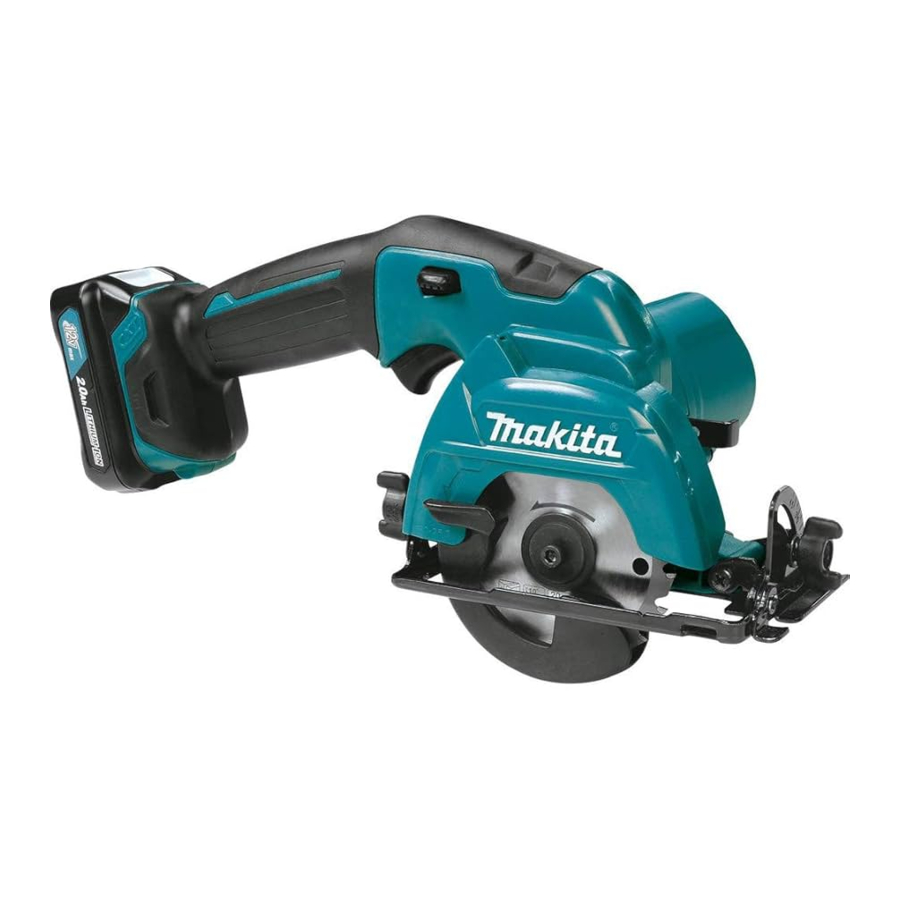

Download Makita SH02 Handleiding

Beschikbare talen
