SPECIFICATIES

Model:			HS0600
Diameter zaagblad		255 mm	260 mm	270 mm
Max. zaagdiepte	bij 0°	94 mm	97 mm	101 mm
	bij 45° verstek	65 mm	68 mm	71 mm
	bij 50° verstek	59 mm	61 mm	63 mm
Onbelast toerental			4,300 min-1
Totale lengte			418 mm
Netto gewicht			6.9 kg
Veiligheidsklasse			/II

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Gewicht volgens EPTA-procedure 01/2014

Beoogd gebruik

Het gereedschap is bedoeld voor het uitvoeren van rechte lengte- en dwarssneden en versteksneden met hoeken in hout, terwijl het stevig in contact staat met het werkstuk. Met geschikte originele Makita-zaagbladen kunnen ook andere materialen worden gezaagd.

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroomvoorziening met dezelfde spanning als aangegeven op het typeplaatje en mag alleen worden gebruikt op een enkelfasige AC-voeding. Ze zijn dubbel geïsoleerd en kunnen daarom ook worden gebruikt vanuit stopcontacten zonder aarddraad.

Voor openbare laagspanningsdistributiesystemen tussen 220 V en 250 V

Schakelhandelingen van elektrische apparatuur veroorzaken spanningsschommelingen. De werking van dit apparaat onder ongunstige netomstandigheden kan nadelige gevolgen hebben voor de werking van andere apparatuur. Met een netimpedantie van maximaal 0,28 Ohm mag worden aangenomen dat er geen negatieve effecten zullen zijn. Het stopcontact dat voor dit apparaat wordt gebruikt, moet worden beveiligd met een zekering of beveiligingsschakelaar met trage uitschakeleigenschappen.

Geluid

Het typische A-gewogen geluidsniveau, bepaald volgens 62841-2-5:
Geluidsdrukniveau (L_pA): 94 dB(A)
Geluidsvermogensniveau (L_WA): 105 dB (A)
Onzekerheid (K): 3 dB(A)

Draag gehoorbescherming.

Trilling

De totale trillingswaarde (triaxiale vectorsom), bepaald volgens 62841-2-5:
Werkmodus: hout zagen
Trillingsemissie (a_{h, W}): 2,5 m/s² of minder
Onzekerheid (K): 1,5 m/s²

OPMERKING: De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.

OPMERKING: De aangegeven trillingsemissiewaarde kan ook worden gebruikt bij een voorlopige beoordeling van de blootstelling.

De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan verschillen van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.

Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de werkcyclus, zoals de tijden dat het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap op batterijen (zonder snoer).

Veiligheidswaarschuwingen voor cirkelzagen

Zaagprocedures

1.
   Houd uw handen uit de buurt van het zaaggebied en het zaagblad. Houd uw tweede hand op de extra handgreep of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden gesneden.
2. Reik niet onder het werkstuk. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
3. Pas de zaagdiepte aan de dikte van het werkstuk aan. Minder dan een volle tand van de zaagblad tanden moet zichtbaar zijn onder het werkstuk.
4. Houd het werkstuk dat wordt gezaagd nooit in uw handen of over uw been tijdens het zagen. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werk goed te ondersteunen om blootstelling van het lichaam, het vastlopen van het zaagblad of verlies van controle te minimaliseren."

5. Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer. Contact met een "stroomvoerende" draad zal ook blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok kunnen geven.
6. Gebruik bij het schulpen altijd een spouwmes of rechte geleider. Dit verbetert de nauwkeurigheid van de snede en vermindert de kans op het vastlopen van het zaagblad.
7. Gebruik altijd zaagbladen met de juiste grootte en vorm (diamant versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de bevestigingsmaterialen van de zaag, zullen uit het midden lopen, wat leidt tot verlies van controle.
8. Gebruik nooit beschadigde of onjuiste zaagbladringen of -bouten. De zaagbladringen en -bout zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veiligheid tijdens het gebruik.

Oorzaken van terugslag en bijbehorende waarschuwingen

• terugslag is een plotselinge reactie op een afgeknepen, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk wordt getild in de richting van de bediener;
• wanneer het zaagblad vastzit of strak wordt geklemd doordat de zaagsnede kleiner wordt, slaat het zaagblad af en drijft de motorreactie de eenheid snel terug in de richting van de bediener;
• als het zaagblad verdraaid of verkeerd uitgelijnd raakt in de snede, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terugspringt in de richting van de bediener.

Terugslag is het gevolg van verkeerd gebruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen zoals hieronder vermeld.

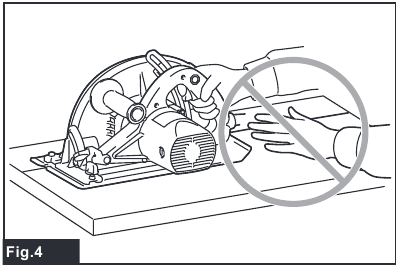

1. Houd de zaag met beide handen stevig vast en positioneer uw armen om terugslagkrachten te weerstaan. Positioneer uw lichaam aan een van beide zijden van het zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag naar achteren springt, maar terugslagkrachten kunnen door de bediener worden gecontroleerd als de juiste voorzorgsmaatregelen worden genomen.
2. Wanneer het zaagblad vastloopt of wanneer u een zaagsnede om welke reden dan ook onderbreekt, laat u de schakelaar los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag achteruit te trekken terwijl het zaagblad in beweging is, anders kan terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van het zaagblad te verhelpen.
3. Wanneer u een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de zaagsnede, zodat de zaagtanden niet in het materiaal grijpen. Als een zaagblad vastloopt, kan het omhoog lopen of terugkaatsen uit het werkstuk wanneer de zaag opnieuw wordt gestart.

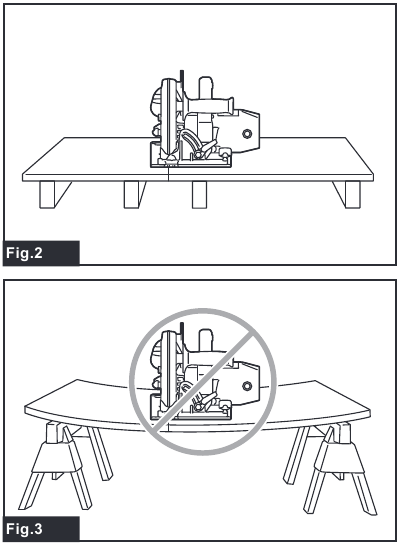

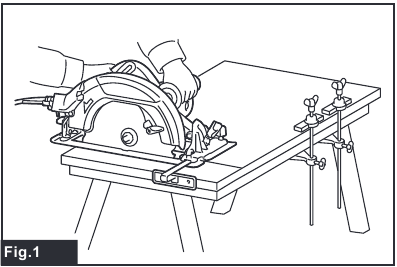

4. Ondersteun grote panelen om het risico op het knellen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om door hun eigen gewicht door te zakken. Er moeten steunen onder het paneel worden geplaatst aan beide zijden, in de buurt van de zaaglijn en in de buurt van de rand van het paneel.

5. Gebruik geen botte of beschadigde zaagbladen. Onscherpe of onjuist ingestelde zaagbladen produceren een smalle zaagsnede die overmatige wrijving, het vastlopen van het zaagblad en terugslag veroorzaakt.
6. De vergrendelingshendels voor het instellen van de zaagbladdiepte en de afschuining moeten vast en veilig zijn voordat u de zaagsnede maakt. Als de zaagbladafstelling tijdens het zagen verschuift, kan dit leiden tot vastlopen en terugslag.
7. Wees extra voorzichtig bij het zagen in bestaande muren of andere blinde gebieden. Het uitstekende zaagblad kan voorwerpen doorsnijden die terugslag kunnen veroorzaken.
8. Houd het gereedschap ALTIJD stevig met beide handen vast. Plaats uw hand, been of een ander deel van uw lichaam NOOIT onder de gereedschapsvoet of achter de zaag, vooral niet bij het maken van dwarssneden. Als er terugslag optreedt, kan de zaag gemakkelijk achterwaarts over uw hand springen, wat kan leiden tot ernstig persoonlijk letsel.

9. Forceer de zaag nooit. Duw de zaag naar voren met een snelheid zodat het zaagblad snijdt zonder te vertragen. Het forceren van de zaag kan leiden tot ongelijke zaagsneden, verlies van nauwkeurigheid en mogelijke terugslag.

Functie van de onderste beschermkap

1. Controleer de onderste beschermkap voor elk gebruik op een goede sluiting. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en onmiddellijk kan sluiten. Klem of bind de onderste beschermkap nooit in de open positie vast. Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen raken. Til de onderste beschermkap op met de intrekhendel en zorg ervoor dat deze vrij kan bewegen en geen enkel ander onderdeel raakt, in alle hoeken en zaagdieptes.
2. Controleer de werking van de veer van de onderste beschermkap. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, gomachtige afzettingen of een opeenhoping van vuil.
3. De onderste beschermkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden, zoals "invalzaagsneden" en "samengestelde zaagsneden". Til de onderste beschermkap op met de intrekhendel en zodra het zaagblad het materiaal binnengaat, moet de onderste beschermkap worden losgelaten. Voor alle andere zaagsneden moet de onderste beschermkap automatisch werken.
4. Let er altijd op dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op de werkbank of vloer plaatst. Een onbeschermd, uitrollend zaagblad zorgt ervoor dat de zaag naar achteren loopt en alles doorsnijdt wat zich op zijn pad bevindt. Wees u bewust van de tijd die het kost voordat het zaagblad stopt nadat de schakelaar is losgelaten.
5. Om de onderste beschermkap te controleren, opent u de onderste beschermkap met de hand en laat u deze vervolgens los en let u op het sluiten van de beschermkap. Controleer ook of de intrekhendel de gereedschapshuis niet raakt. Het blootleggen van het zaagblad is ZEER GEVAARLIJK en kan leiden tot ernstig persoonlijk letsel.

Aanvullende veiligheidswaarschuwingen

1. Wees extra voorzichtig bij het zagen van vochtig hout, onder druk behandeld hout of hout met knoesten. Zorg voor een soepele voortbeweging van het gereedschap zonder dat de zaagbladsnelheid afneemt om oververhitting van de zaagbladpunten te voorkomen.
2. Probeer geen afgezaagd materiaal te verwijderen wanneer het zaagblad in beweging is. Wacht tot het zaagblad stopt voordat u afgezaagd materiaal vastpakt. Zaagbladen draaien na het uitschakelen nog even door.
3. Vermijd het zagen van spijkers. Inspecteer het hout op alle spijkers en verwijder deze voordat u gaat zagen.

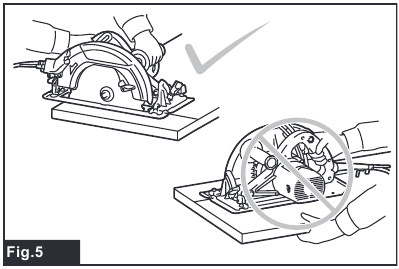

4. Plaats het bredere gedeelte van de zaagvoet op dat deel van het werkstuk dat stevig wordt ondersteund, niet op het gedeelte dat eraf valt wanneer de zaagsnede is gemaakt. Als het werkstuk kort of klein is, klem het dan vast. PROBEER KORTE STUKKEN NIET MET DE HAND VAST TE HOUDEN!

5. Voordat u het gereedschap neerlegt na het voltooien van een zaagsnede, moet u ervoor zorgen dat de beschermkap is gesloten en dat het zaagblad volledig tot stilstand is gekomen.
6. Probeer nooit te zagen met de cirkelzaag ondersteboven in een bankschroef. Dit is uiterst gevaarlijk en kan leiden tot ernstige ongevallen.

7. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Neem voorzorgsmaatregelen om inademing van stof en huidcontact te voorkomen. Volg de veiligheidsgegevens van de materiaalleverancier.
8. Stop de zaagbladen niet door zijdelingse druk op het zaagblad uit te oefenen.
9. Gebruik geen schuurschijven.
10. Gebruik alleen het zaagblad met de diameter die op het gereedschap is aangegeven of in de handleiding is gespecificeerd. Het gebruik van een zaagblad met een onjuiste afmeting kan de juiste bescherming van het zaagblad of de werking van de beschermkap beïnvloeden, wat kan leiden tot ernstig persoonlijk letsel.
11. Houd het zaagblad scherp en schoon. Gom en houthars die op zaagbladen zijn uitgehard, vertragen de zaag en vergroten de kans op terugslag. Houd het zaagblad schoon door het eerst van het gereedschap te verwijderen en het vervolgens schoon te maken met gom- en harsverwijderaar, heet water of kerosine. Gebruik nooit benzine.
12. Draag een stofmasker en gehoorbescherming wanneer u het gereedschap gebruikt.
13. Gebruik altijd het zaagblad dat is bedoeld voor het snijden van het materiaal dat u gaat snijden.
14. Gebruik alleen de zaagbladen die zijn gemarkeerd met een snelheid die gelijk is aan of hoger is dan de snelheid die op het gereedschap is aangegeven.
15. (Alleen voor Europese landen)
    Gebruik altijd het zaagblad dat voldoet aan EN847-1.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan leiden tot ernstig persoonlijk letsel.

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u de functie op het gereedschap afstelt of controleert.

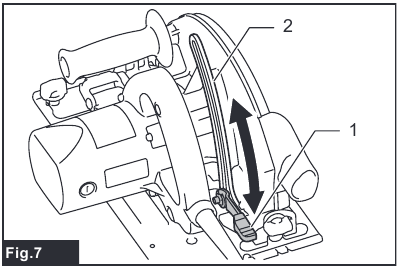

Snijdiepte instellen

Draai na het instellen van de snijdiepte de hendel altijd goed vast.

Maak de hendel op de dieptegeleider los en verplaats de voet omhoog of omlaag. Zet de voet op de gewenste snijdiepte vast door de hendel vast te draaien.

Voor schonere, veiligere zaagsneden stelt u de snijdiepte zo in dat niet meer dan één tand van het zaagblad onder het werkstuk uitsteekt. Het gebruik van de juiste snijdiepte helpt het risico op gevaarlijke TERUGSLAGEN te verminderen, die persoonlijk letsel kunnen veroorzaken.

1. Hendel
2. Dieptegeleider

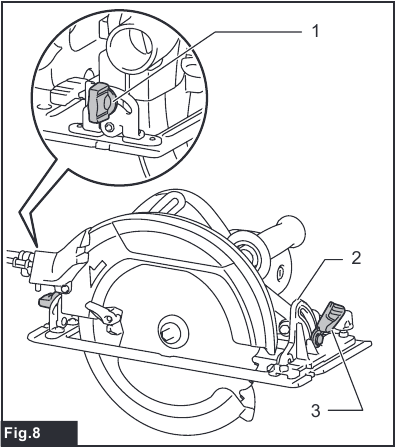

Verstek zagen

Draai na het instellen van de verstekhoek de hendel en de borgschroef altijd goed vast.

Maak de hendel en de borgschroef los. Stel de gewenste hoek in door dienovereenkomstig te kantelen en draai vervolgens de hendel en de borgschroef goed vast.

1. Borgschroef
2. Verstekschaalplaat
3. Hendel

Uitlijnen

Lijn voor rechte zaagsneden de 0°-positie aan de voorkant van de voet uit met uw zaaglijn. Lijn voor verstekzaagsneden van 45° de 45°-positie ermee uit.

1. Zaaglijn (0°-positie)
2. Zaaglijn (45°-positie)

Schakelaarbediening

Voordat u het gereedschap aansluit, moet u altijd controleren of de schakelaar goed werkt en terugkeert naar de stand "UIT" wanneer deze wordt losgelaten.

1. Schakelaar
2. Vergrendelknop

Voor gereedschap met vergrendelknop
Om te voorkomen dat de schakelaar per ongeluk wordt ingedrukt, is er een vergrendelknop voorzien. Om het gereedschap te starten, drukt u op de vergrendelknop en trekt u aan de schakelaar. Laat de schakelaar los om te stoppen.

Schakel de vergrendelknop NOOIT uit door deze vast te plakken of op een andere manier. Een schakelaar met een uitgeschakelde vergrendelknop kan leiden tot onbedoelde bediening en ernstig persoonlijk letsel.

Gebruik het gereedschap NOOIT als het loopt wanneer u simpelweg aan de schakelaar trekt zonder de vergrendelknop in te drukken. Een schakelaar die moet worden gerepareerd, kan leiden tot onbedoelde bediening en ernstig persoonlijk letsel. Breng het gereedschap terug naar een Makita-servicecentrum voor de juiste reparaties VOORDAT u het verder gebruikt.

LET OP: Trek niet hard aan de schakelaar zonder de vergrendelknop in te drukken. Dit kan een breuk in de schakelaar veroorzaken.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u werkzaamheden aan het gereedschap uitvoert.

Het verwijderen of installeren van een cirkelzaagblad

Zorg ervoor dat het cirkelzaagblad is geïnstalleerd met de tanden naar boven gericht aan de voorkant van het gereedschap.

Gebruik alleen de Makita-sleutel om het cirkelzaagblad te installeren of te verwijderen.

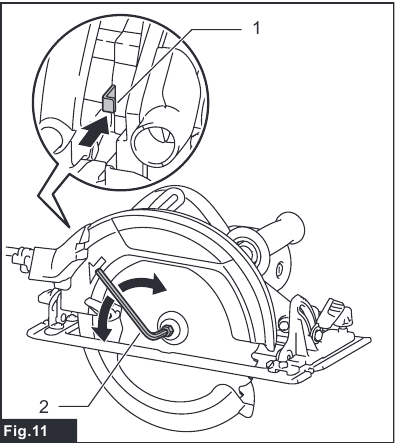

Om het cirkelzaagblad te verwijderen, drukt u de asvergrendeling volledig in, zodat het cirkelzaagblad niet kan draaien, en gebruikt u de sleutel om de zeskantbout tegen de klok in los te draaien. Verwijder vervolgens de zeskantbout, de ring (landspecifiek), de buitenste flens en het cirkelzaagblad.

1. Asvergrendeling
2. Zeskantsleutel

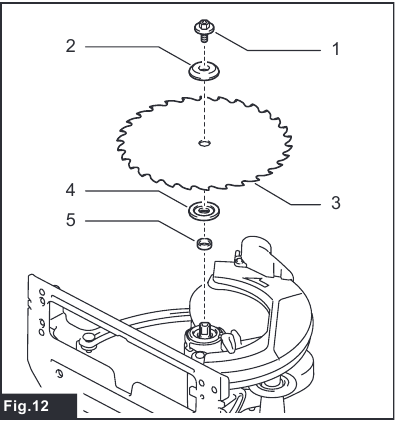

Voor gereedschap zonder de ring

1. Zeskantbout
2. Buitenste flens
3. Cirkelzaagblad
4. Binnenste flens
5. Spindelring

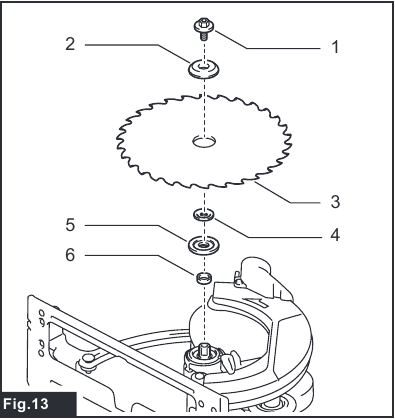

Voor gereedschap met de ring

1. Zeskantbout
2. Buitenste flens
3. Cirkelzaagblad
4. Ring
5. Binnenste flens
6. Spindelring

Om het cirkelzaagblad te installeren, volgt u de verwijderingsprocedure in omgekeerde volgorde.

Voor gereedschap met de binnenste flens voor een ander zaagblad met een gatdiameter dan 15,88 mm
Monteer de binnenste flens op de montageas, zodat de uitstulping op de binnenste flens naar buiten wijst, en plaats vervolgens het zaagblad en de buitenste flens.

1. Montage-as
2. Binnenste flens
3. Cirkelzaagblad
4. Buitenste flens
5. Zeskantbout

ZORG ERVOOR DAT U DE ZESKANTBOUT STEVIG MET DE KLOK MEE VASTDRAAIT. Wees ook voorzichtig om de bout niet met geweld aan te draaien. Als uw hand van de zeskantsleutel glijdt, kan dit leiden tot persoonlijk letsel.

Voor gereedschap met de binnenste flens voor een zaagblad met een gatdiameter van 15,88 mm (landspecifiek)
Monteer de binnenste flens met de verzonken zijde naar buiten gericht op de montageas en plaats vervolgens het zaagblad (met de ring bevestigd indien nodig), de buitenste flens en de zeskantbout.

Voor gereedschap zonder de ring

1. Montage-as
2. Binnenste flens
3. Cirkelzaagblad
4. Buitenste flens
5. Zeskantbout

Voor gereedschap met de ring

1. Montage-as
2. Binnenste flens
3. Cirkelzaagblad
4. Buitenste flens
5. Zeskantbout
6. Ring

ZORG ERVOOR DAT U DE ZESKANTBOUT STEVIG MET DE KLOK MEE VASTDRAAIT. Wees ook voorzichtig om de bout niet met geweld aan te draaien. Als uw hand van de zeskantsleutel glijdt, kan dit leiden tot persoonlijk letsel.

Als de ring nodig is om het blad op de spil te monteren, zorg er dan altijd voor dat de juiste ring voor het asgat van het blad dat u wilt gebruiken, tussen de binnenste en de buitenste flens is geïnstalleerd. Het gebruik van de onjuiste asgatring kan leiden tot een onjuiste montage van het blad, waardoor het blad kan bewegen en ernstige trillingen kunnen ontstaan, wat kan leiden tot verlies van controle tijdens het gebruik en tot ernstig persoonlijk letsel.

Reiniging van de bladbeschermer
Wanneer u het cirkelzaagblad vervangt, zorg er dan voor dat u ook de bovenste en onderste bladbeschermers reinigt van opgehoopt zaagsel, zoals beschreven in het hoofdstuk Onderhoud. Dergelijke inspanningen vervangen niet de noodzaak om de werking van de onderste beschermer voor elk gebruik te controleren.

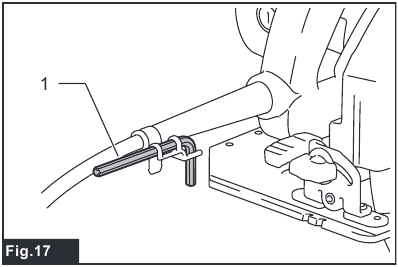

Opbergen van de zeskantsleutel

Bewaar de zeskantsleutel, wanneer deze niet in gebruik is, zoals weergegeven in de afbeelding om te voorkomen dat deze verloren raakt.

1. Zeskantsleutel

Aansluiten van een stofzuiger

Optioneel accessoire
Wanneer u schoon wilt zagen, sluit u een Makita-stofzuiger aan op uw gereedschap met behulp van het stofmondstuk.

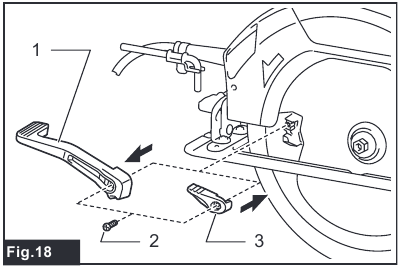

1. Als uw cirkelzaag een lange hendel heeft (landspecifiek), vervang deze dan door de korte hendel die bij het stofmondstuk wordt geleverd.

   1. Lange hendel (landspecifiek)
   2. Schroef
   3. Korte hendel
      Gebruik het stofmondstuk niet met de lange hendel bevestigd. U kunt geen zaagsnede maken, omdat de beweging van de onderste beschermer wordt gehinderd door het stofmondstuk.

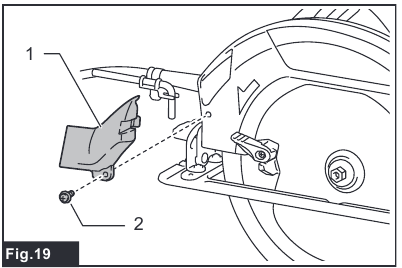

2. Installeer het stofmondstuk op het gereedschap met behulp van de schroef.

   1. Stofmondstuk
   2. Schroef

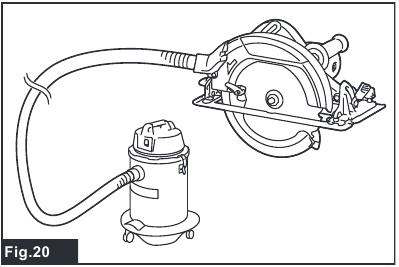

3. Sluit een slang van de stofzuiger aan op het stofmondstuk.


WERKING

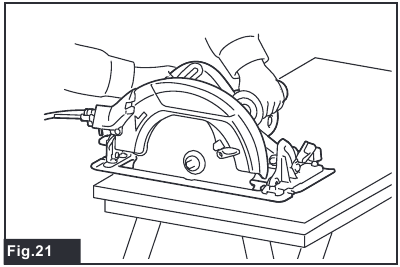

Zorg ervoor dat u het gereedschap voorzichtig in een rechte lijn naar voren beweegt. Als u het gereedschap forceert of verdraait, raakt de motor oververhit en ontstaat er een gevaarlijke terugslag, die mogelijk ernstig letsel kan veroorzaken.

Houd het gereedschap stevig vast. Het gereedschap is voorzien van zowel een voorste handgreep als een achterste handgreep. Gebruik beide om het gereedschap zo goed mogelijk vast te pakken. Als beide handen de zaag vasthouden, kunnen ze niet door het cirkelzaagblad worden gesneden. Plaats de basis op het te bewerken werkstuk zonder dat het cirkelzaagblad contact maakt. Schakel vervolgens het gereedschap in en wacht tot het cirkelzaagblad op volle snelheid is. Beweeg nu het gereedschap eenvoudig over het oppervlak van het werkstuk, houd het vlak en schuif het soepel naar voren totdat het zagen is voltooid. Om zuivere zaagsneden te krijgen, houdt u uw zaaglijn recht en uw voortgangssnelheid uniform. Als de zaagsnede uw beoogde zaaglijn niet goed volgt, probeer dan niet om het gereedschap terug te draaien of te forceren naar de zaaglijn. Dit kan het cirkelzaagblad vastzetten en leiden tot een gevaarlijke terugslag en mogelijk ernstig letsel. Laat de schakelaar los, wacht tot het cirkelzaagblad stopt en trek het gereedschap terug. Lijn het gereedschap opnieuw uit op de nieuwe zaaglijn en start de zaagsnede opnieuw. Probeer te voorkomen dat de bediener wordt blootgesteld aan spanen en houtstof die uit de zaag worden geworpen. Gebruik een veiligheidsbril om letsel te voorkomen.

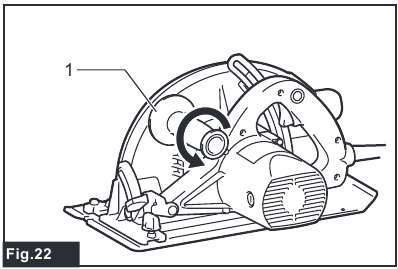

Als de voorste handgreep losraakt, draait u deze tegen de klok in om hem vast te draaien.

1. Voorste handgreep

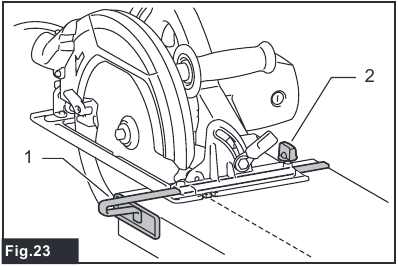

Parallelgeleider (geleidingsliniaal)

Optioneel accessoire

1. Parallelgeleider (geleidingsliniaal)
2. Klembout

Met de handige parallelgeleider kunt u extra nauwkeurige rechte zaagsneden maken. Schuif de parallelgeleider eenvoudig stevig tegen de zijkant van het werkstuk en zet hem vast met de klembout aan de voorkant van de basis. Het maakt ook herhaalde zaagsneden van uniforme breedte mogelijk.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u probeert een inspectie of onderhoud uit te voeren.

Maak de beschermkap schoon om ervoor te zorgen dat er geen opgehoopt zaagsel en spaanders zijn die de werking van het beschermingssysteem kunnen belemmeren. Een vuil beschermingssysteem kan de goede werking beperken, wat kan leiden tot ernstig persoonlijk letsel. De meest effectieve manier om deze reiniging uit te voeren, is met perslucht. Als het stof uit de beschermkap wordt geblazen, zorg er dan voor dat de juiste oog- en adembescherming wordt gebruikt.

LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of dergelijke. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

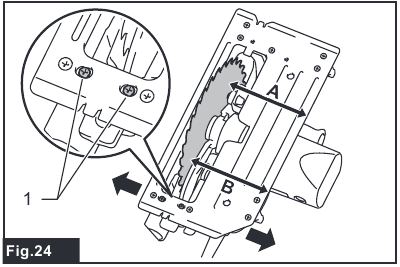

De parallellie aanpassen

Deze afstelling is in de fabriek uitgevoerd. Maar als het niet klopt, kunt u het aanpassen volgens de volgende procedure.

1. Zorg ervoor dat alle hendels en schroeven goed vast zitten. Draai de geïllustreerde schroef iets los.
2. Terwijl u de onderste beschermkap opent, beweegt u de achterkant van de basis zodat de afstand A en B gelijk worden.
3. Draai de schroeven vast en maak een testsnede om de parallellie te controleren.

   1. Schroef

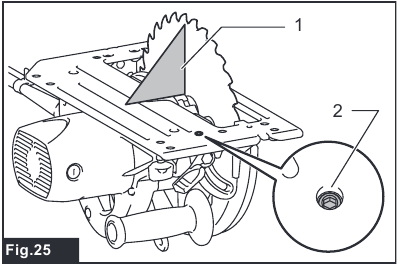

De nauwkeurigheid van de 0°-snede aanpassen

Deze afstelling is in de fabriek uitgevoerd. Maar als het niet klopt, kunt u het aanpassen volgens de volgende procedure.

1. Draai de hendel en de borgschroef aan de voor- en achterkant van het gereedschap iets los.
2. Maak de basis loodrecht op het blad met behulp van een driehoekige regel of een blokhaak door aan de stelschroef te draaien.
   :
   1. Driehoekige regel
   2. Stelschroef
3. Draai de hendel en de borgschroef vast en maak vervolgens een testsnede om de verticaliteit te controleren.

Koolborstels vervangen

1. Limietmarkering

Controleer de koolborstels regelmatig.
Vervang ze wanneer ze tot aan de limietmarkering zijn versleten. Houd de koolborstels schoon en zorg ervoor dat ze vrij in de houders kunnen glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.

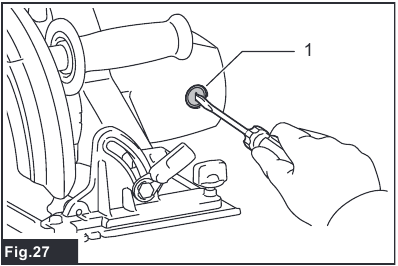

1. Gebruik een schroevendraaier om de borstelhouderdoppen te verwijderen.
2. Haal de versleten koolborstels eruit, plaats de nieuwe en zet de borstelhouderdoppen vast.

   1. Borstelhouderdop

Om de PRODUCTVEILIGHEID en BETROUWBAARHEID te behouden, moeten reparaties, ander onderhoud of afstellingen worden uitgevoerd door erkende Makita-servicecentra of fabrieksservicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik accessoires of hulpstukken alleen voor het beoogde doel.

Als u meer informatie over deze accessoires nodig heeft, kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

• Cirkelzaagblad
• Parallelgeleider (Geleiderail)
• Zeskantsleutel
• Stofzuigmondstuk
• Geleiderail
• Verstekgeleider
• Klem
• Sheet
• Rubber sheet
• Position sheet
• Geleiderailadapter
• Rule bar
• Beugel

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in het gereedschapspakket zijn opgenomen. Ze kunnen van land tot land verschillen.
