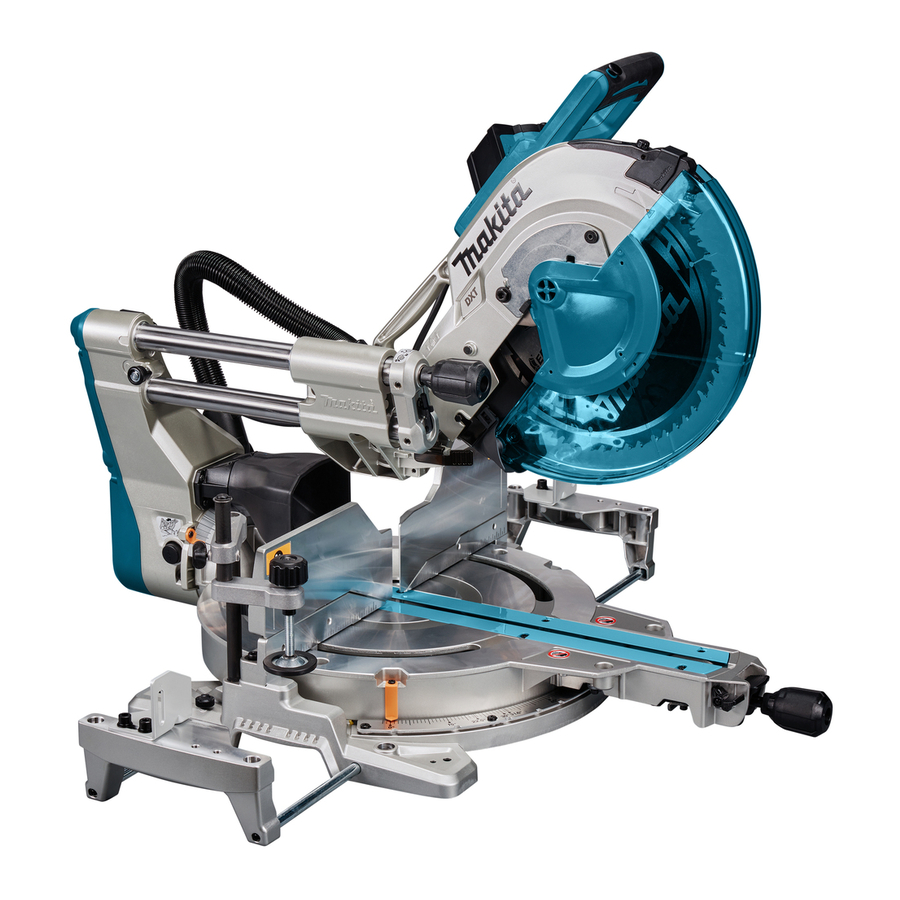

Makita LS1219, LS1219L Handleiding

SPECIFICATIES

Model:		LS1219	LS1219L
Zaagbladdiameter		305 mm
Gatdiameter	Europese landen	30 mm
	Andere landen dan Europa	25,4 mm
Max. zaagbreedte van het zaagblad		3,2 mm
Max. verstekhoek		Rechts 60°, Links 60°
Max. afschuinhoek		Rechts 48°, Links 48°
Onbelast toerental (RPM)		3.200 min-1
Lasertype		-	Rode laser 650 nm, Maximum output 1,6mW (Laserklasse 2M)
Afmetingen (L x B x H)		898 mm x 664 mm x 725 mm
Nettogewicht		29,3 kg	29,5 kg
Veiligheidsklasse		/II

Snijcapaciteiten (H x B)

Verstekhoek			Afschuinhoek
			45° (links)	0°	45° (rechts)
0°	-		61 mm x 382 mm 71 mm x 363 mm	92 mm x 382 mm 107 mm x 363 mm	44 mm x 382 mm 54 mm x 363 mm
	Dikte van houten bekleding op geleidingsaanslag voor verhoogde zaaghoogte	20 mm	78 mm × 325 mm	115 mm × 325mm	61 mm × 325 mm
		38 mm	80 mm × 292 mm	120 mm × 292 mm	-
45° (rechts en links)	-		61 mm x 268 mm 71 mm x 255 mm	92 mm x 268 mm 107 mm x 255 mm	44 mm x 268 mm 54 mm x 255 mm
	Dikte van houten bekleding op geleidingsaanslag voor verhoogde zaaghoogte	15 mm	-	115 mm × 227 mm	-
		25 mm		120 mm × 212 mm
60° (rechts en links)	-		-	92 mm x 185 mm 107 mm x 178 mm	-
	Dikte van houten bekleding op geleidingsaanslag voor verhoogde zaaghoogte	15 mm		115 mm × 155 mm
		25 mm		120 mm × 140 mm

Snijcapaciteiten voor speciale zaagsneden

Type zaagsnede	Snijcapaciteit

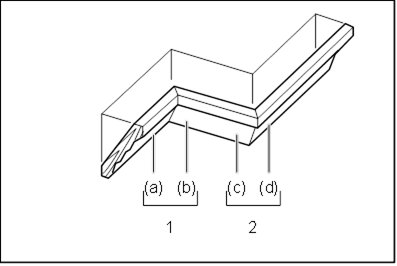

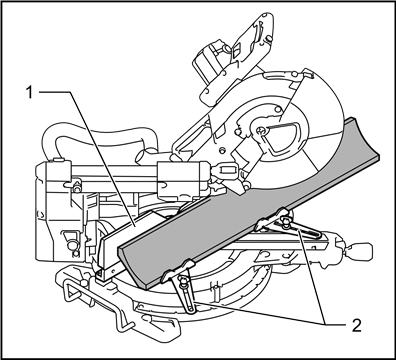

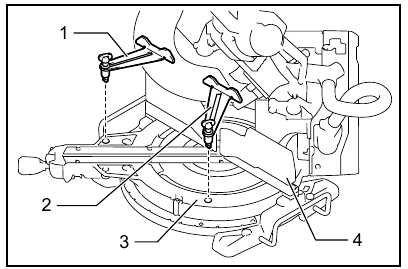

Kroonlijst 45° type (met kroonlijststopper gebruikt)	203 mm

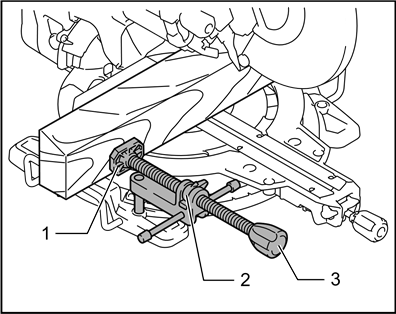

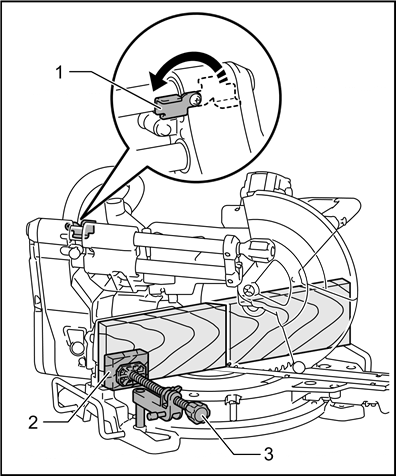

Plint (met horizontale bankschroef gebruikt)	171 mm

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Gewicht volgens EPTA-procedure 01/2014

Symbolen

Het volgende toont de symbolen die voor de apparatuur worden gebruikt. Zorg ervoor dat u hun betekenis begrijpt voor gebruik.

	Lees de gebruiksaanwijzing.
	DUBBELE ISOLATIE
	Om letsel door rondvliegend vuil te voorkomen, houdt u de zaagkop omlaag, na het maken van zaagsneden, totdat het zaagblad volledig tot stilstand is gekomen.

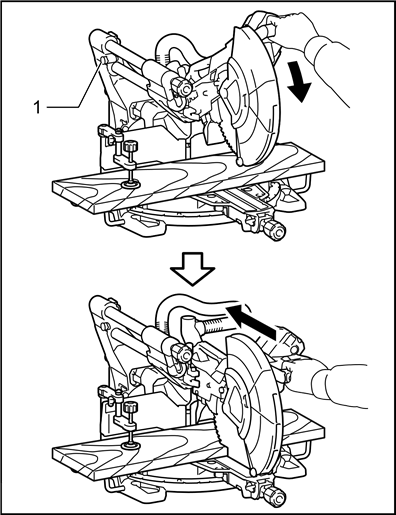

	Wanneer u een glijdende zaagsnede uitvoert, trekt u eerst de slede volledig uit en drukt u de hendel omlaag, en duwt u de slede vervolgens naar de geleidingsaanslag.
	Plaats uw hand of vingers niet in de buurt van het zaagblad.
	Kijk nooit in de laserstraal. Directe laserstralen kunnen uw ogen beschadigen.
	Alleen voor EU-landen Gooi elektrisch materieel niet samen met huishoudelijk afval! In overeenstemming met de Europese richtlijn betreffende afgedankte elektrische en elektronische apparatuur en de implementatie ervan in overeenstemming met de nationale wetgeving, moet elektrisch materieel dat het einde van zijn levensduur heeft bereikt, gescheiden worden ingezameld en naar een milieuvriendelijke recyclingfaciliteit worden teruggebracht.

Beoogd gebruik
Het gereedschap is bedoeld voor nauwkeurig recht en verstek zagen in hout. Met geschikte zaagbladen kan ook aluminium worden gezaagd.

Voeding
Het gereedschap mag alleen worden aangesloten op een voeding met dezelfde spanning als aangegeven op het typeplaatje, en kan alleen worden gebruikt op eenfasige wisselstroom. Ze zijn dubbel geïsoleerd en kunnen daarom ook worden gebruikt via stopcontacten zonder aardingsdraad.

Geluid
Het typische A-gewogen geluidsniveau bepaald volgens EN62841:

Model LS1219
Geluidsdrukniveau (L_pA): 91 dB(A)
Geluidsvermogensniveau (L_WA): 100 dB (A)
Onzekerheid (K): 3 dB(A)

Model LS1219L
Geluidsdrukniveau (L_pA): 91 dB(A)
Geluidsvermogensniveau (L_WA): 100 dB (A)
Onzekerheid (K): 3 dB(A)

Draag oorbescherming.

Trilling
De totale trillingswaarde (triaxiale vectorsom) bepaald volgens EN62841:

Model LS1219
Trillingsemissie (a_h): 2,5 m/s² of minder
Onzekerheid (K): 1,5 m/s²

Model LS1219L
Trillingsemissie (a_h): 2,5 m/s² of minder
Onzekerheid (K): 1,5 m/s²

OPMERKING: De aangegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
OPMERKING: De aangegeven trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van blootstelling.

De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.

Zorg ervoor dat u veiligheidsmaatregelen identificeert om de gebruiker te beschermen die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden waarop het gereedschap is uitgeschakeld en wanneer het stationair draait naast de triggertijd).

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of door batterijen aangedreven (snoerloos) elektrisch gereedschap.

Veiligheid van de werkplek

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap maakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd aanraking van het lichaam met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
7. Het gebruik van een voeding via een RCD met een nominale lekstroom van 30 mA of minder wordt altijd aanbevolen.
8. Elektrisch gereedschap kan elektromagnetische velden (EMV) produceren die niet schadelijk zijn voor de gebruiker. Gebruikers van pacemakers en andere soortgelijke medische apparaten dienen echter contact op te nemen met de fabrikant van hun apparaat en/of arts voor advies voordat ze dit elektrische gereedschap gebruiken.
9. Raak de stekker niet aan met natte handen.
10. Als het snoer beschadigd is, laat het dan vervangen door de fabrikant of zijn vertegenwoordiger om een veiligheidsrisico te vermijden.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
8. Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
9. Draag altijd een veiligheidsbril om uw ogen te beschermen tegen letsel bij het gebruik van elektrisch gereedschap. De bril moet voldoen aan ANSI Z87.1 in de VS, EN 166 in Europa of AS/NZS 1336 in Australië/Nieuw-Zeeland. In Australië/Nieuw-Zeeland is het wettelijk verplicht om ook een gelaatsscherm te dragen om uw gezicht te beschermen.
   Het is de verantwoordelijkheid van een werkgever om het gebruik van de juiste veiligheidsbeschermingsmiddelen door de gereedschapsbedieners en door andere personen in de directe werkomgeving af te dwingen.


Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact en/of verwijder de batterij, indien deze losneembaar is, uit het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
4. Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
7. Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en bediening van het gereedschap in onverwachte situaties onmogelijk.
9. Draag bij het gebruik van het gereedschap geen stoffen werkhandschoenen die verstrikt kunnen raken. Het verstrikt raken van stoffen werkhandschoenen in de bewegende onderdelen kan leiden tot persoonlijk letsel.

Onderhoud

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
2. Volg de instructies voor het smeren en vervangen van accessoires.

Veiligheidsinstructies voor verstekzagen

1. Verstekzagen zijn bedoeld om hout of houtachtige producten te zagen, ze kunnen niet worden gebruikt met doorslijpschijven voor het zagen van ferromateriaal zoals staven, stangen, tapeinden enz. Schurend stof zorgt ervoor dat bewegende onderdelen, zoals de onderste beschermkap, vast komen te zitten. Vonken van het schurend zagen zullen de onderste beschermkap, de kerfinsert en andere plastic onderdelen verbranden.
2. Gebruik waar mogelijk klemmen om het werkstuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand altijd minstens 100 mm van beide zijden van het zaagblad houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig te worden vastgeklemd of met de hand te worden vastgehouden. Als uw hand te dicht bij het zaagblad wordt geplaatst, is er een verhoogd risico op letsel door contact met het blad.
3. Het werkstuk moet stationair zijn en worden vastgeklemd of tegen zowel de geleider als de tafel worden gehouden. Voer het werkstuk op geen enkele manier in het blad of zaag "uit de vrije hand". Ongezekerde of bewegende werkstukken kunnen met hoge snelheid worden weggeslingerd, wat letsel kan veroorzaken.
4. Duw de zaag door het werkstuk. Trek de zaag niet door het werkstuk. Om een zaagsnede te maken, tilt u de zaagkop op en trekt u deze zonder te zagen over het werkstuk, start u de motor, drukt u de zaagkop omlaag en duwt u de zaag door het werkstuk. Zagen tijdens de trekbeweging veroorzaakt waarschijnlijk dat het zaagblad bovenop het werkstuk klimt en de zaagbladconstructie met kracht naar de gebruiker toe slingert.

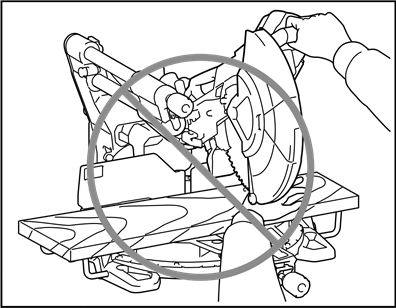

5. Kruis nooit uw hand over de beoogde zaaglijn, noch voor, noch achter het zaagblad. Het ondersteunen van het werkstuk "gekruist", d.w.z. het werkstuk rechts van het zaagblad vasthouden met uw linkerhand of omgekeerd, is zeer gevaarlijk.

6. Reik niet met een van beide handen achter de geleider, dichter dan 100 mm van beide zijden van het zaagblad, om houtsnippers te verwijderen, of om een andere reden terwijl het blad draait. De nabijheid van het draaiende zaagblad tot uw hand is mogelijk niet duidelijk en u kunt ernstig gewond raken.
7. Inspecteer uw werkstuk voordat u gaat zagen. Als het werkstuk gebogen of kromgetrokken is, klem het dan vast met de buitenste gebogen zijde naar de geleider toe. Zorg er altijd voor dat er geen opening is tussen het werkstuk, de geleider en de tafel langs de zaaglijn. Gebogen of kromgetrokken werkstukken kunnen draaien of verschuiven en kunnen tijdens het zagen beknelling op het draaiende zaagblad veroorzaken. Er mogen zich geen spijkers of vreemde voorwerpen in het werkstuk bevinden.
8. Gebruik de zaag pas als de tafel vrij is van alle gereedschappen, houtsnippers enz., behalve het werkstuk. Klein afval of losse stukken hout of andere voorwerpen die in contact komen met het draaiende blad kunnen met hoge snelheid worden weggeslingerd.
9. Zaag slechts één werkstuk tegelijk. Gestapelde meerdere werkstukken kunnen niet voldoende worden vastgeklemd of geschraagd en kunnen tijdens het zagen op het blad bekneld raken of verschuiven.
10. Zorg ervoor dat de verstekzaag voor gebruik op een vlakke, stevige werkondergrond is gemonteerd of geplaatst. Een vlakke en stevige werkondergrond vermindert het risico dat de verstekzaag onstabiel wordt.
11. Plan uw werkzaamheden. Elke keer dat u de afschuining of verstekhoekinstelling wijzigt, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld om het werkstuk te ondersteunen en het blad of het beveiligingssysteem niet hindert. Zonder het gereedschap "AAN" te zetten en zonder werkstuk op de tafel, beweegt u het zaagblad door een complete gesimuleerde zaagsnede om er zeker van te zijn dat er geen interferentie of gevaar is om in de geleider te zagen.
12. Zorg voor voldoende ondersteuning, zoals tafelverlengstukken, schragen enz. voor een werkstuk dat breder of langer is dan het tafelblad. Werkstukken die langer of breder zijn dan de verstekzaagtafel kunnen kantelen als ze niet stevig worden ondersteund. Als het afgezaagde stuk of werkstuk kantelt, kan het de onderste beschermkap optillen of door het draaiende blad worden weggeslingerd.
13. Gebruik geen andere persoon als vervanging voor een tafelverlengstuk of als extra ondersteuning. Onstabiele ondersteuning van het werkstuk kan ervoor zorgen dat het blad bekneld raakt of dat het werkstuk tijdens het zagen verschuift, waardoor u en de helper in het draaiende blad worden getrokken.
14. Het afgezaagde stuk mag op geen enkele manier worden bekneld of tegen het draaiende zaagblad worden gedrukt. Indien opgesloten, d.w.z. met behulp van lengteaanslagen, kan het afgezaagde stuk vast komen te zitten tegen het blad en met kracht worden weggeslingerd.
15. Gebruik altijd een klem of een armatuur die is ontworpen om rond materiaal zoals stangen of buizen op de juiste manier te ondersteunen. Staven hebben de neiging om te rollen tijdens het zagen, waardoor het blad "bijt" en het werk samen met uw hand in het blad trekt.
16. Laat het blad op volle snelheid komen voordat het in contact komt met het werkstuk. Dit vermindert het risico dat het werkstuk wordt weggeslingerd.
17. Als het werkstuk of het blad vast komt te zitten, zet u de verstekzaag uit. Wacht tot alle bewegende delen tot stilstand zijn gekomen en trek de stekker uit het stopcontact en/of verwijder de accu. Probeer vervolgens het vastzittende materiaal los te maken. Doorgaan met zagen met een vastzittend werkstuk kan leiden tot verlies van controle of schade aan de verstekzaag.
18. Laat na het voltooien van de zaagsnede de schakelaar los, houd de zaagkop omlaag en wacht tot het blad tot stilstand is gekomen voordat u het afgezaagde stuk verwijdert. Met uw hand in de buurt van het uitlopende blad reiken is gevaarlijk.
19. Houd de handgreep stevig vast bij het maken van een onvolledige zaagsnede of bij het loslaten van de schakelaar voordat de zaagkop zich volledig in de onderste stand bevindt. De remwerking van de zaag kan ervoor zorgen dat de zaagkop plotseling naar beneden wordt getrokken, waardoor er een risico op letsel ontstaat.
20. Gebruik alleen het zaagblad met de diameter die op het gereedschap is aangegeven of in de handleiding staat vermeld. Het gebruik van een verkeerd formaat blad kan de juiste bescherming van het blad of de werking van de beschermkap beïnvloeden, wat kan leiden tot ernstig persoonlijk letsel.
21. Gebruik alleen de zaagbladen die zijn gemarkeerd met een snelheid die gelijk is aan of hoger is dan de snelheid die op het gereedschap is aangegeven.
22. Gebruik de zaag niet om andere materialen dan hout, aluminium of soortgelijke materialen te zagen.
23. (Alleen voor Europese landen) Gebruik altijd het blad dat voldoet aan EN847-1.

Aanvullende instructies

1. Maak de werkplaats kindveilig met hangsloten.
2. Ga nooit op het gereedschap staan. Ernstig letsel kan optreden als het gereedschap kantelt of als er onbedoeld contact is met het snijgereedschap.
3. Laat het gereedschap nooit onbeheerd draaien. Schakel de stroom uit. Verlaat het gereedschap niet voordat het volledig tot stilstand is gekomen.
4. Gebruik de zaag niet zonder beschermkappen. Controleer voor elk gebruik of de zaagbladbeschermer goed sluit. Gebruik de zaag niet als de zaagbladbeschermer niet vrij beweegt en onmiddellijk sluit. Klem of bind de zaagbladbeschermer nooit in de open stand.
5. Houd uw handen uit de buurt van het zaagblad. Vermijd contact met een uitlopend blad. Dit kan nog steeds ernstig letsel veroorzaken.
6. Om het risico op letsel te verminderen, brengt u de slede na elke verstekbewerking terug naar de achterste positie.
7. Zet altijd alle bewegende delen vast voordat u het gereedschap draagt.
8. De stopstift die de snijkop vergrendelt, is uitsluitend bedoeld voor transport- en opslagdoeleinden en niet voor snijbewerkingen.
9. Controleer het zaagblad voor gebruik zorgvuldig op scheuren of beschadigingen. Vervang een gebarsten of beschadigd zaagblad onmiddellijk. Gom en hars op zaagbladen vertragen de zaag en vergroten het risico op terugslag. Houd het zaagblad schoon door het eerst van het gereedschap te verwijderen en het vervolgens schoon te maken met gom- en harsverwijderaar, heet water of kerosine. Gebruik nooit benzine om het zaagblad schoon te maken.
10. Tijdens het maken van een schuifsnede kan TERUGSLAG optreden. TERUGSLAG treedt op wanneer het zaagblad vastloopt in het werkstuk tijdens een snijbewerking en het zaagblad snel naar de bediener wordt gedreven. Verlies van controle en ernstig persoonlijk letsel kunnen het gevolg zijn. Als het zaagblad tijdens een snijbewerking begint vast te lopen, ga dan niet verder met snijden en laat de schakelaar onmiddellijk los.
11. Gebruik alleen flenzen die voor dit gereedschap zijn gespecificeerd.
12. Zorg ervoor dat u de as, de flenzen (vooral het installatieoppervlak) of de bout niet beschadigt. Beschadiging van deze onderdelen kan leiden tot breuk van het zaagblad.
13. Zorg ervoor dat de draaibasis goed is vastgezet, zodat deze tijdens het gebruik niet kan bewegen. Gebruik de gaten in de basis om de zaag vast te maken aan een stabiel werkplatform of een werkbank. Gebruik het gereedschap NOOIT op een plaats waar de positie van de bediener onhandig is.
14. Zorg ervoor dat de asvergrendeling is losgemaakt voordat de schakelaar wordt ingeschakeld.
15. Zorg ervoor dat het zaagblad de draaibasis niet raakt in de laagste stand.
16. Houd de handgreep stevig vast. Houd er rekening mee dat de zaag tijdens het starten en stoppen enigszins op en neer beweegt.
17. Zorg ervoor dat het zaagblad het werkstuk niet raakt voordat de schakelaar wordt ingeschakeld.
18. Voordat u het gereedschap op een daadwerkelijk werkstuk gebruikt, laat u het een tijdje draaien. Let op trillingen of slingeringen die kunnen wijzen op een slechte installatie of een slecht uitgebalanceerd zaagblad.
19. Stop onmiddellijk met de bewerking als u iets abnormaals opmerkt.
20. Probeer de trekker niet in de "AAN"-stand (ON) te vergrendelen.
21. Gebruik altijd accessoires die in deze handleiding worden aanbevolen. Het gebruik van onjuiste accessoires, zoals schuurschijven, kan letsel veroorzaken.
22. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Neem voorzorgsmaatregelen om inademing van stof en huidcontact te voorkomen. Volg de veiligheidsinformatie van de materiaalleverancier.

Aanvullende veiligheidsregels voor de laser

1. LASERSTRALING, STAAR NIET IN DE BUNDEL OF KIJK NIET RECHTSTREEKS MET OPTISCHE INSTRUMENTEN, KLASSE 2M LASERPRODUCT.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding staan, kan ernstig persoonlijk letsel veroorzaken.

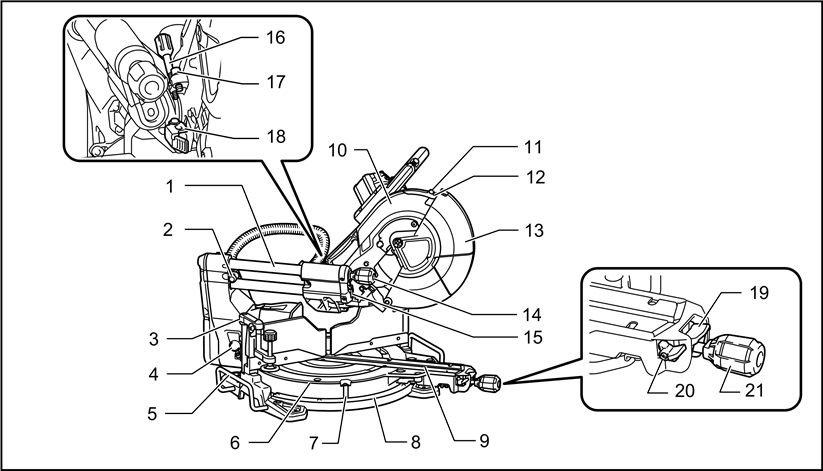

ONDERDELEN BESCHRIJVING

1. Schuifstang
2. Stopstift (voor het schuiven van de slede)

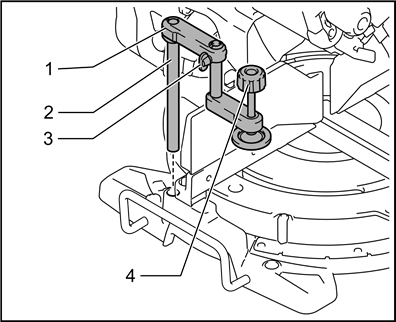

3. Verticale bankschroef
4. Ontgrendelknop (voor verstekhoek rechts)

5. Houder
6. Draaivoet
7. Aanwijzer (voor verstekhoek)
8. Verstekschaal

9. Zaaggeleider
10. Zaagbladkast

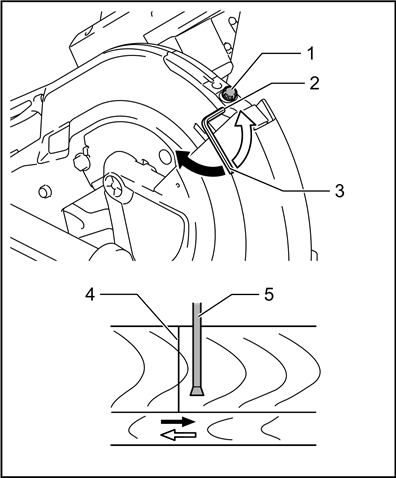

11. Stelschroef (voor laserlijn)
12. Bereikstelschroef (voor laserlijn)

13. Zaagbladbeschermer
14. Knop (voor verstekhoek)

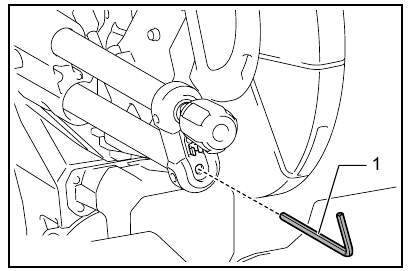

15. Inbussleutel
16. Stelschroef (voor onderste limietpositie)

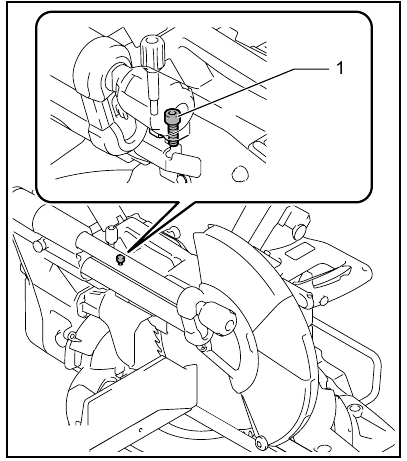

17. Stelbout (voor maximale zaagcapaciteit)

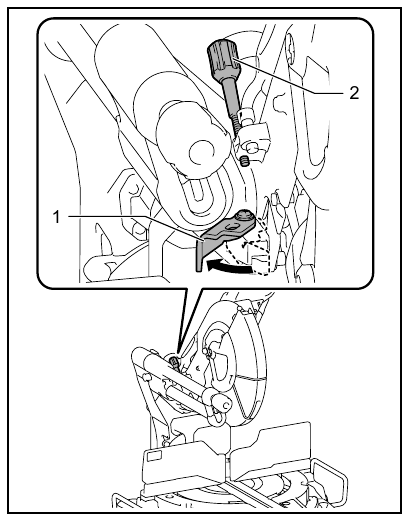

18. Stopparm
19. Vergrendelhendel (voor draaivoet)
20. Ontgrendelhendel (voor draaivoet)
21. Handgreep (voor draaivoet)

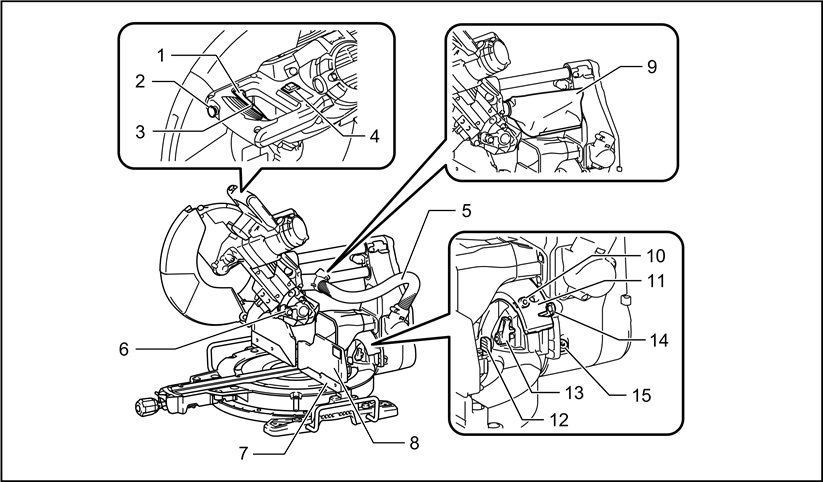

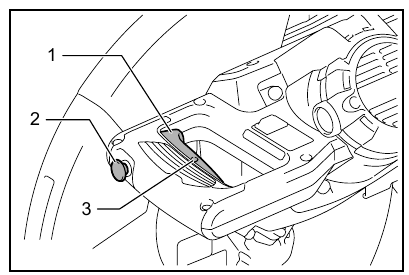

1. Schakelaar
2. Vergrendelknop
3. Gat voor hangslot
4. Schakelaar (voor laserlijn)
5. Slang (voor stofafzuiging)
6. Stopstift (voor het verhogen van de slede)

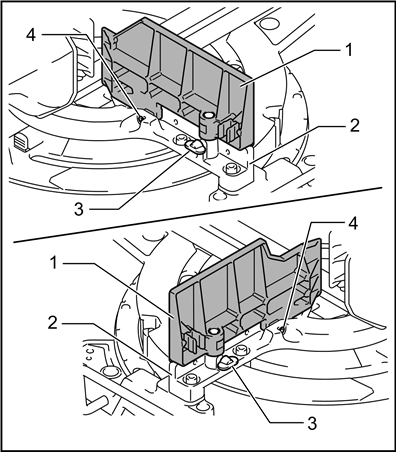

7. Geleider (onderste geleider)
8. Geleider (bovenste geleider)
9. Stofzak
10. 0° stelschroef (voor verstekhoek)
11. Verstekschaal
12. Ontgrendelhendel (voor 48° verstekhoek)
13. Vergrendelhendel (voor verstekhoek)
14. Aanwijzer (voor verstekhoek)
15. 45° stelschroef (voor verstekhoek)

INSTALLATIE

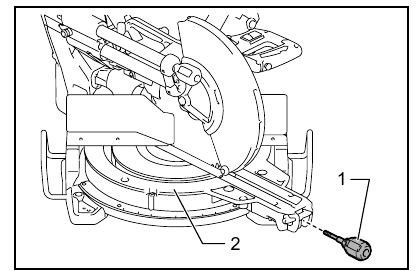

De handgreep installeren

Schroef de schroefdraad van de handgreep in de draaivoet.

1. Handgreep
2. Draaivoet

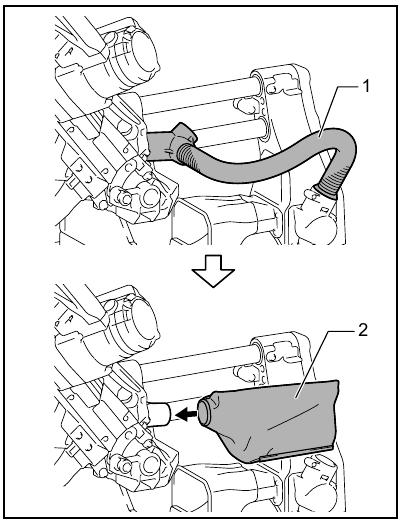

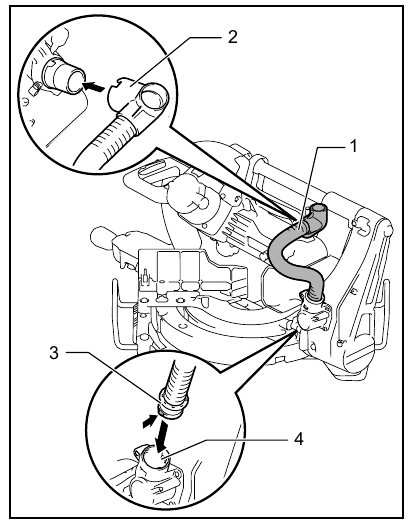

De stofafzuigslang installeren

Sluit de stofafzuigslang aan op het gereedschap zoals afgebeeld. Zorg ervoor dat de elleboog en de mof goed passen op de poorten van het gereedschap.

1. Stofafzuigslang
2. Elleboog
3. Mof
4. Poort

Op een werkbank monteren

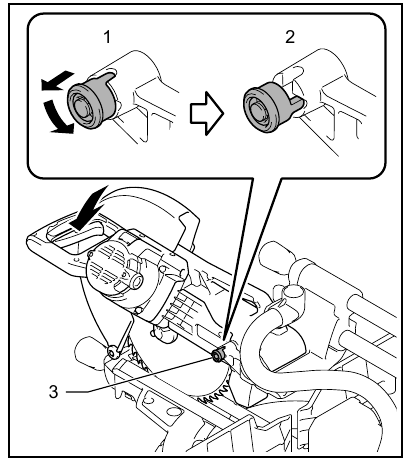

Wanneer het gereedschap wordt verzonden, is de handgreep vergrendeld in de onderste stand door de stopstift. Trek, terwijl u de handgreep iets omlaag brengt, de stopstift uit en draai deze 90°.

1. Vergrendelde positie
2. Ontgrendelde positie
3. Stopstift

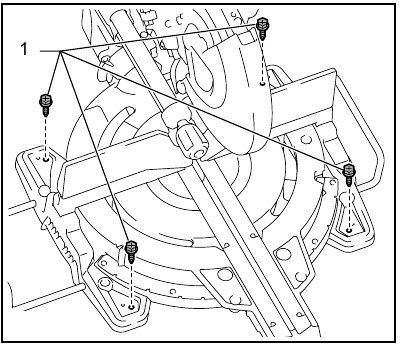

Dit gereedschap moet met vier bouten op een vlakke en stabiele ondergrond worden vastgeschroefd met behulp van de boutgaten in de basis van het gereedschap. Dit helpt kantelen en mogelijk letsel te voorkomen.

1. . Bout

Zorg ervoor dat het gereedschap niet kan bewegen op het steunoppervlak. Beweging van de verstekzaag op het steunoppervlak tijdens het zagen kan leiden tot verlies van controle en ernstig persoonlijk letsel.

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u een functie op het gereedschap aanpast of controleert. Als u het gereedschap niet uitschakelt en loskoppelt, kan dit leiden tot ernstig persoonlijk letsel door onbedoeld opstarten.

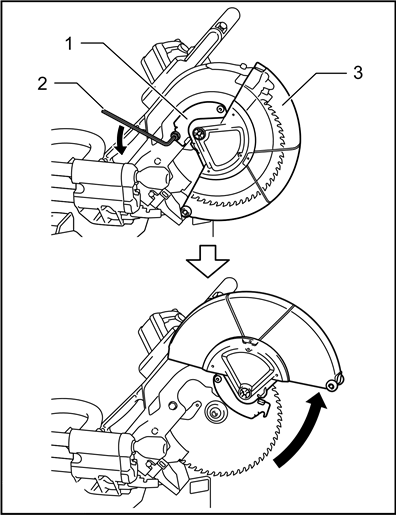

Zaagbladbeschermer

1. Zaagbladbeschermer

Bij het laten zakken van de handgreep komt de zaagbladbeschermer automatisch omhoog. De beschermer is veerbelast zodat deze terugkeert naar zijn oorspronkelijke positie wanneer de zaagsnede is voltooid en de handgreep omhoog wordt gebracht.

Nooit de zaagbladbeschermer of de veer die aan de beschermer is bevestigd, buiten werking stellen of verwijderen. Een blootliggend zaagblad als gevolg van een buiten werking gestelde bescherming kan leiden tot ernstig persoonlijk letsel tijdens gebruik.
Voor uw persoonlijke veiligheid dient u de zaagbladbeschermer altijd in goede staat te houden. Elke onregelmatige werking van de zaagbladbeschermer moet onmiddellijk worden verholpen. Controleer of de veerbelaste terugkeer van de beschermer goed werkt.

Gebruik het gereedschap nooit als de zaagbladbeschermer of veer beschadigd, defect of verwijderd is. Het gebruik van het gereedschap met een beschadigde, defecte of verwijderde beschermer kan leiden tot ernstig persoonlijk letsel.
Als de doorzichtige zaagbladbeschermer vuil wordt, of er zaagsel aan hecht op een manier dat het zaagblad en/of werkstuk niet meer goed zichtbaar zijn, haal dan de stekker van de zaag uit het stopcontact en maak de beschermer voorzichtig schoon met een vochtige doek. Gebruik geen oplosmiddelen of reinigers op petroleumbasis op de plastic beschermer, omdat dit schade aan de beschermer kan veroorzaken.
Als de zaagbladbeschermer bijzonder vuil is en het zicht door de beschermer belemmerd wordt, haal dan de stekker van het gereedschap uit het stopcontact en gebruik de meegeleverde sleutel om de zeskantbout los te draaien waarmee de middenafdekking is bevestigd. Draai de zeskantbout tegen de klok in los en til de zaagbladbeschermer en de middenafdekking op. Met de zaagbladbeschermer zo geplaatst, kan het reinigen grondiger en efficiënter worden uitgevoerd. Wanneer het reinigen is voltooid, herhaalt u de bovenstaande procedure en zet u de bout vast. Verwijder de veer die de zaagbladbeschermer vasthoudt niet. Als de beschermer verkleurd raakt door ouderdom of blootstelling aan UV-licht, neem dan contact op met een Makita servicecentrum voor een nieuwe beschermer. DEACTIVEER OF VERWIJDER DE BESCHERMER NIET.

1. Middenafdekking
2. Inbussleutel
3. Zaagbladbeschermer

Spouwplaten

Dit gereedschap is voorzien van spouwplaten in de draaibare basis om rafelen aan de uitgangszijde van een zaagsnede te minimaliseren. De spouwplaten zijn in de fabriek zo afgesteld dat het zaagblad geen contact maakt met de spouwplaten. Stel de spouwplaten voor gebruik als volgt af:

1. Spouwplaat

1. Linkse versteksnede
2. Rechte zaagsnede
3. Rechtse versteksnede
4. Zaagblad
5. Zaagtanden
6. Spouwplaat

Haal eerst de stekker van het gereedschap uit het stopcontact. Draai alle schroeven (2 elk links en rechts) waarmee de spouwplaten zijn bevestigd los totdat de spouwplaten nog gemakkelijk met de hand kunnen worden verplaatst. Laat de handgreep volledig zakken en trek en draai vervolgens aan de stopperpen om de handgreep in de onderste stand te vergrendelen. Maak de stopperpen op de schuifstang los en trek de slede volledig naar u toe. Stel de spouwplaten zo af dat de spouwplaten net de zijkanten van de zaagtanden raken. Draai de voorste schroeven vast (niet stevig vastdraaien). Duw de slede volledig naar de geleidingsaanslag en stel de spouwplaten zo af dat de spouwplaten net de zijkanten van de zaagtanden raken. Draai de achterste schroeven vast (niet stevig vastdraaien).
Nadat u de spouwplaten hebt afgesteld, maakt u de stopperpen los en brengt u de handgreep omhoog. Draai vervolgens alle schroeven stevig vast.
LET OP: Nadat u de verstekhoek hebt ingesteld, moet u ervoor zorgen dat de spouwplaten correct zijn afgesteld. Een correcte afstelling van de spouwplaten zorgt voor een goede ondersteuning van het werkstuk, waardoor uitrafelen van het werkstuk wordt geminimaliseerd.

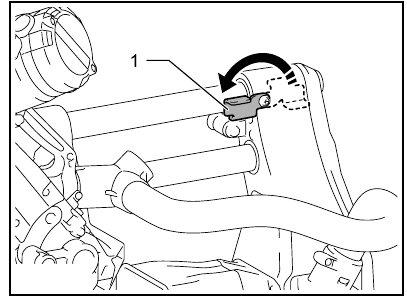

Maximale zaagcapaciteit behouden

Dit gereedschap is in de fabriek afgesteld om de maximale zaagcapaciteit te bieden voor een zaagblad van 305 mm. Controleer bij het installeren van een nieuw zaagblad altijd de onderste limietpositie van het zaagblad en stel deze indien nodig als volgt af:
Haal eerst de stekker van het gereedschap uit het stopcontact. Draai de stopperhendel in de ingeschakelde stand.

1. Stopperhendel

Duw de slede volledig naar de geleidingsaanslag en laat de handgreep volledig zakken.
Stel de zaagbladpositie af door de stelbout met de inbussleutel te draaien. De omtrek van het zaagblad moet iets onder het bovenoppervlak van de draaibare basis uitsteken en ook tot het punt komen waar het voorvlak van de geleidingsaanslag het bovenoppervlak van de draaibare basis raakt.

1. Stelbout

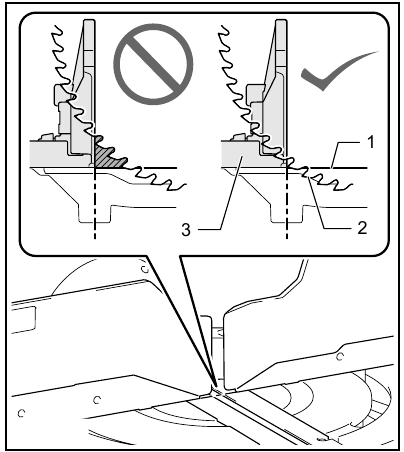

1. Bovenoppervlak van de draaibare basis
2. Omtrek van het zaagblad
3. Geleidingsaanslag

Met het gereedschap losgekoppeld, draait u het zaagblad met de hand rond terwijl u de handgreep helemaal omlaag houdt om er zeker van te zijn dat het zaagblad geen enkel onderdeel van de onderste basis raakt. Stel indien nodig iets opnieuw af. Zet na de afstelling de stopperhendel altijd terug in de oorspronkelijke stand.

Nadat u een nieuw zaagblad hebt geïnstalleerd en met het gereedschap losgekoppeld, moet u er altijd voor zorgen dat het zaagblad geen enkel onderdeel van de onderste basis raakt wanneer de handgreep volledig is neergelaten. Als een zaagblad contact maakt met de basis, kan dit terugslag veroorzaken en leiden tot ernstig persoonlijk letsel.

Stopperarm

De onderste limietpositie van het zaagblad kan eenvoudig worden aangepast met de stopperarm. Om het aan te passen, draait u de stopperarm in de richting van de pijl zoals weergegeven in de afbeelding. Draai de stelschroef zo dat het zaagblad in de gewenste positie stopt wanneer u de handgreep volledig laat zakken.

1. Stopperarm
2. Stelschroef

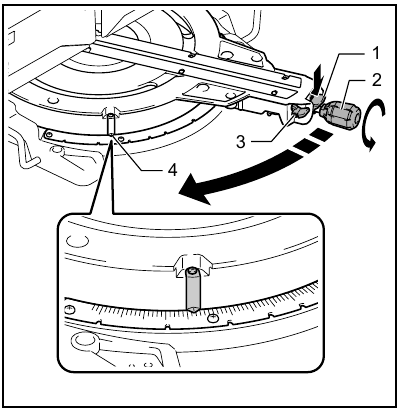

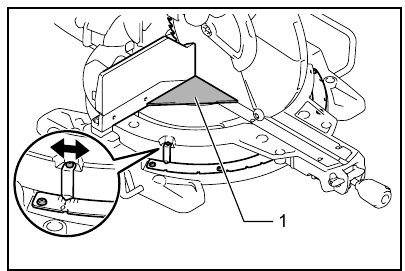

De verstekhoek aanpassen

Nadat u de verstekhoek hebt gewijzigd, moet u de draaivoet altijd vastzetten door de greep stevig aan te draaien.
LET OP: Zorg ervoor dat u de hendel volledig omhoog brengt wanneer u de draaivoet draait.

1. Vergrendelingshendel
2. Greep
3. Ontgrendelingshendel
4. Aanwijzer

Draai de greep linksom om de draaivoet te ontgrendelen. Draai de greep terwijl u de vergrendelingshendel ingedrukt houdt om de draaivoet te bewegen. Lijn de aanwijzer uit met de gewenste hoek op de schaal en draai vervolgens de greep vast.
OPMERKING: Als u de ontgrendelingshendel indrukt, kunt u de draaivoet bewegen zonder de vergrendelingshendel ingedrukt te houden. Draai de greep vast in de gewenste positie.
Deze verstekzaag maakt gebruik van een positieve stopfunctie. U kunt snel een verstekhoek van 0°, 15°, 22,5°, 31,6°, 45° en 60° rechts/links instellen. Om deze functie te gebruiken, beweegt u de draaivoet dicht bij de gewenste positieve stophoek terwijl u de vergrendelingshendel ingedrukt houdt. Laat vervolgens de vergrendelingshendel los en beweeg de draaivoet naar voren totdat de draaivoet is vergrendeld.

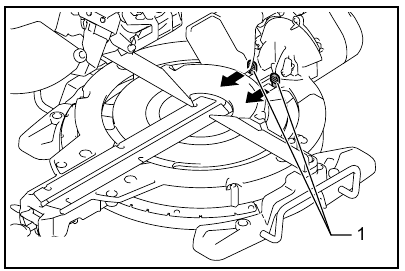

De afschuinhoek aanpassen

LET OP: Verwijder altijd de bovenste geleidingsrails en de verticale bankschroef voordat u de afschuinhoek aanpast.
LET OP: Zorg ervoor dat u de kerfplaten op de juiste manier positioneert, zoals uitgelegd in het gedeelte "Kerfplaten", wanneer u de afschuinhoeken wijzigt.
LET OP: Zorg ervoor dat u de hendel volledig omhoog brengt wanneer u het zaagblad kantelt.
LET OP: Draai de knop niet te hard aan. Als u dit wel doet, kan dit een storing in het vergrendelingsmechanisme van de afschuinhoek veroorzaken.

1. Draai de knop op de schuifstang linksom.

   1. Knop

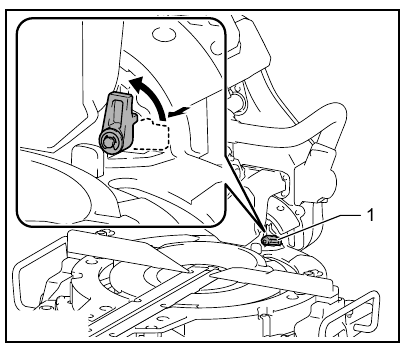

2. Trek de vergrendelingshendel naar de positie zoals afgebeeld en draai eraan.

   1. Vergrendelingshendel

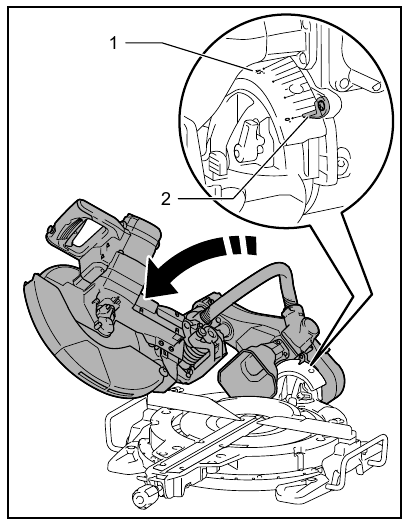

3. Lijn de aanwijzer uit met de gewenste hoek op de schaal door de slede te bewegen en draai vervolgens de knop vast.

   1. Afschuinhoekschaal
   2. Aanwijzer

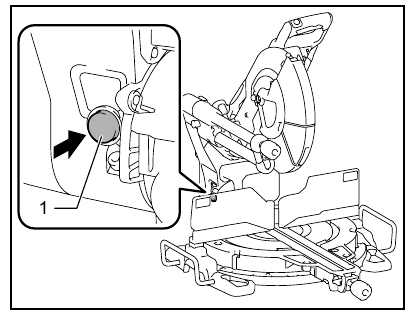

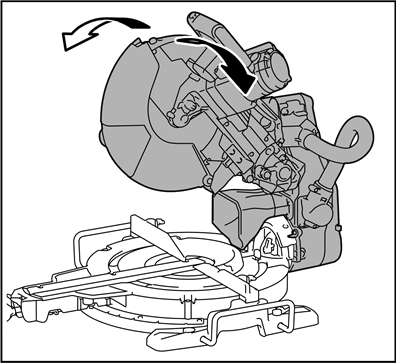

Om de slede naar rechts te kantelen, kantelt u de slede iets naar links en vervolgens naar rechts terwijl u de ontgrendelingsknop ingedrukt houdt.

1. Ontgrendelingsknop

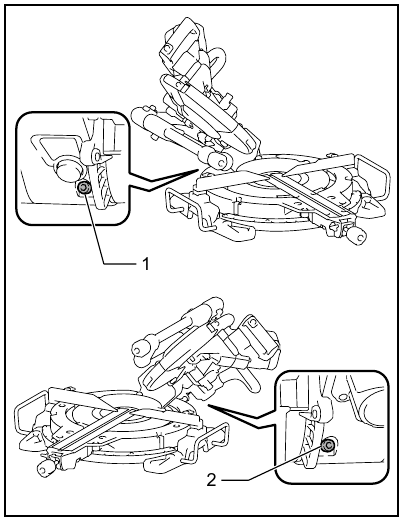

Als u een afschuinzaagsnede maakt die groter is dan 45°, beweegt u de slede terwijl u de ontgrendelingshendel naar de voorkant van het gereedschap schuift. U kunt tot 48° afschuinzaagsnede uitvoeren.

1. Ontgrendelingshendel

Deze verstekzaag maakt gebruik van een positieve stopfunctie. U kunt snel een hoek van 22,5° en 33,9° instellen, zowel rechts als links. Zet de vergrendelingshendel in de positie zoals afgebeeld en kantel de slede. Om de hoek te wijzigen, trekt u aan de vergrendelingshendel en kantelt u de slede.

1. Vergrendelingshendel

Nadat u de afschuinhoek hebt gewijzigd, moet u de knop altijd vastzetten.

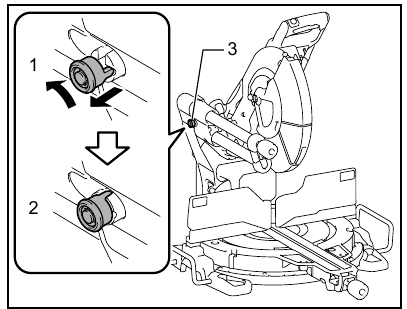

Schuifvergrendeling

Om de schuifbeweging van de slede te vergrendelen, duwt u de slede naar de geleiderail totdat deze stopt. Trek de stopperpen eruit en draai deze 90°.

1. Ontgrendelde positie
2. Vergrendelde positie
3. Stopperpen

Schakelaarbediening

Controleer altijd of de schakelaar goed werkt en terugkeert naar de "OFF"-positie (UIT) wanneer deze wordt losgelaten voordat u het gereedschap aansluit. Trek de schakelaar niet te hard in zonder de vergrendelingsknop in te drukken. Dit kan schade aan de schakelaar veroorzaken. Het bedienen van een gereedschap met een schakelaar die niet goed werkt, kan leiden tot verlies van controle en ernstig persoonlijk letsel.

Gebruik NOOIT een gereedschap zonder een volledig functionerende schakelaar. Elk gereedschap met een defecte schakelaar is ZEER GEVAARLIJK en moet worden gerepareerd voordat het verder wordt gebruikt, anders kan er ernstig persoonlijk letsel optreden.

Schakel de vergrendelingsknop NOOIT uit door deze vast te plakken of op een andere manier. Een schakelaar met een uitgeschakelde vergrendelingsknop kan leiden tot onbedoelde bediening en ernstig persoonlijk letsel.

Gebruik het gereedschap NOOIT als het draait wanneer u gewoon aan de schakelaar trekt zonder de vergrendelingsknop in te drukken. Een schakelaar die moet worden gerepareerd, kan leiden tot onbedoelde bediening en ernstig persoonlijk letsel. Breng het gereedschap naar een Makita-servicecentrum voor de juiste reparaties VOORDAT u het verder gebruikt.

1. Schakelaar
2. Vergrendelingsknop
3. Gat voor hangslot

Om te voorkomen dat de schakelaar per ongeluk wordt ingedrukt, is er een vergrendelingsknop voorzien. Om het gereedschap te starten, drukt u de vergrendelingsknop in en trekt u aan de schakelaar. Laat de schakelaar los om te stoppen. Er is een gat in de schakelaar voorzien voor het plaatsen van een hangslot om het gereedschap uit te schakelen.

Gebruik geen slot met een schacht of kabel die kleiner is dan 6,35 mm in diameter. Een kleinere schacht of kabel vergrendelt het gereedschap mogelijk niet goed in de uit-stand en er kan onbedoelde bediening plaatsvinden, wat kan leiden tot ernstig persoonlijk letsel.

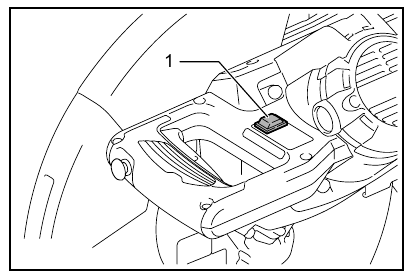

Elektronische functie

Constante snelheidsregeling
Het gereedschap is voorzien van een elektronische snelheidsregeling die helpt om een constante rotatiesnelheid van het blad te behouden, zelfs onder belasting. Een constante rotatiesnelheid van het blad resulteert in een zeer soepele zaagsnede.

Softstart-functie
Deze functie maakt een soepele start van het gereedschap mogelijk door het startkoppel te beperken.

Laserstraalwerking
Alleen voor model LS1219L

Kijk nooit in de laserstraal. Directe laserstraling kan uw ogen beschadigen.

Om de laserstraal in te schakelen, drukt u op de bovenste positie (I) van de schakelaar. Om de laserstraal uit te schakelen, drukt u op de onderste positie (0) van de schakelaar.

1. Schakelaar voor laser

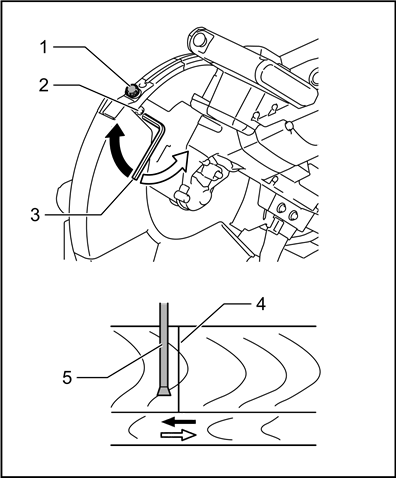

De laserlijn kan naar de linker- of rechterkant van het zaagblad worden verschoven door de stelschroef als volgt te draaien.

1. Stelschroef

1. Draai de stelschroef los door deze tegen de klok in te draaien.
2. Schuif, met de stelschroef losgedraaid, de stelschroef zo ver mogelijk naar rechts of links.
3. Draai de stelschroef stevig vast in de positie waar deze stopt met schuiven.

OPMERKING: De laserlijn is in de fabriek zo afgesteld dat deze zich binnen 1 mm van het zijoppervlak van het blad bevindt (zaagpositie).
OPMERKING: Wanneer de laserlijn zwak en moeilijk te zien is vanwege direct zonlicht, verplaatst u het werkgebied naar een plaats waar minder direct zonlicht is.

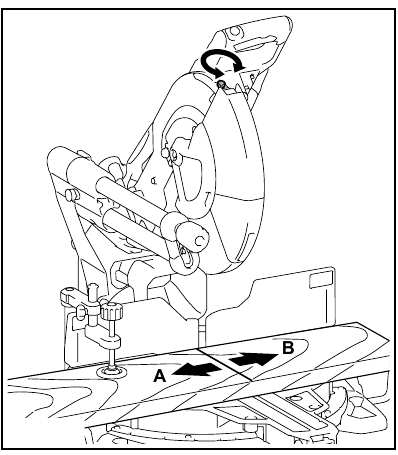

De laserlijn uitlijnen
Lijn de zaaglijn op uw werkstuk uit met de laserlijn.

1. Als u de juiste maat aan de linkerkant van het werkstuk wilt verkrijgen, verschuift u de laserlijn naar links van het blad.
2. Als u de juiste maat aan de rechterkant van het werkstuk wilt verkrijgen, verschuift u de laserlijn naar rechts van het blad.

OPMERKING: Gebruik hout dat tegen de geleider aan ligt wanneer u de zaaglijn uitlijnt met de laserlijn aan de zijkant van de geleider bij verstek zagen (afschuinhoek 45° en verstekhoek rechts 45°).

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u aan het gereedschap werkt. Het niet uitschakelen en loskoppelen van het gereedschap kan leiden tot ernstig persoonlijk letsel.

Opbergen van de inbussleutel

Bewaar de inbussleutel wanneer deze niet in gebruik is, zoals weergegeven in de afbeelding, om te voorkomen dat deze verloren raakt.

1. Inbussleutel

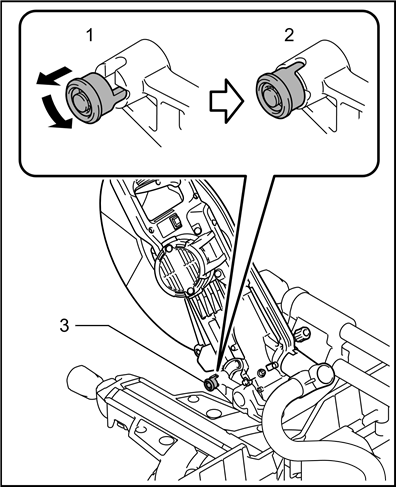

Zaagblad verwijderen en plaatsen

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u het zaagblad installeert of verwijdert. Een onbedoelde start van het gereedschap kan leiden tot ernstig persoonlijk letsel.

Gebruik alleen de meegeleverde Makita-sleutel om het zaagblad te installeren of te verwijderen. Het niet gebruiken van de sleutel kan leiden tot overmatig of onvoldoende aandraaien van de inbusbout en ernstig persoonlijk letsel.

Vergrendel altijd de drager in de verhoogde positie bij het verwijderen en plaatsen van het zaagblad. Trek de stelschroef eruit en draai deze 90° met de drager omhoog.

1. Ontgrendelde positie
2. Vergrendelde positie
3. Stelschroef

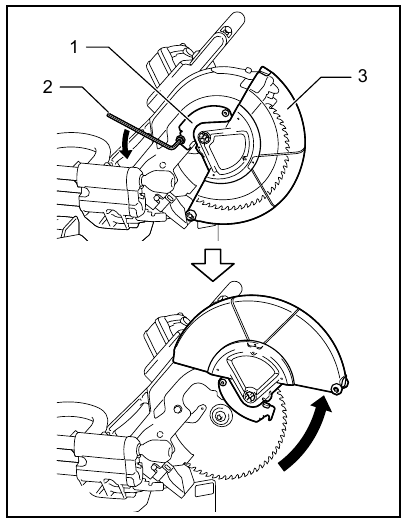

Het zaagblad verwijderen
Draai de inbusbout los die de middenafdekking vasthoudt met behulp van de inbussleutel. Til de zaagbladbeschermer en de middenafdekking op.

1. Middenafdekking
2. Inbussleutel
3. Zaagbladbeschermer

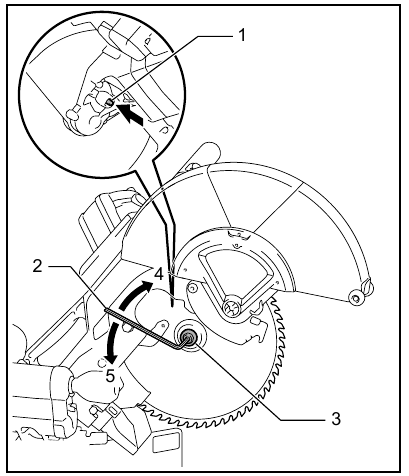

Druk op de asvergrendeling om de as te vergrendelen en gebruik de inbussleutel om de inbusbout los te draaien. Verwijder vervolgens de inbusbout, de buitenste flens en het zaagblad.

1. Asvergrendeling
2. Inbussleutel
3. Inbusbout (linkshandig)
4. Losdraaien
5. Vastdraaien

Het zaagblad plaatsen
Plaats het zaagblad voorzichtig op de as en zorg ervoor dat de richting van de pijl op het oppervlak van het zaagblad overeenkomt met de richting van de pijl op de zaagbladhouder.

1. Pijl op de zaagbladhouder
2. Pijl op het zaagblad

Plaats de buitenste flens en de inbusbout. Draai de inbusbout linksom vast met de inbussleutel terwijl u de asvergrendeling ingedrukt houdt.

1. Inbusbout
2. Buitenste flens
3. Zaagblad
4. Binnenste flens
5. As
6. Ring

LET OP: Als de binnenste flens is verwijderd, zorg er dan voor dat u deze op de as plaatst met de uitsteeksels van het zaagblad af gericht. Als de flens verkeerd is geïnstalleerd, schuurt de flens tegen de machine.
Plaats de zaagbladbeschermer en de middenafdekking terug in de oorspronkelijke positie. Draai vervolgens de inbusbout met de klok mee vast om de middenafdekking vast te zetten. Ontgrendel de stelschroef om de drager uit de verhoogde positie te halen. Laat de handgreep zakken om er zeker van te zijn dat de zaagbladbeschermer goed beweegt. Zorg ervoor dat de asvergrendeling de as heeft losgelaten voordat u gaat zagen.

Voordat u het zaagblad op de as monteert, moet u er altijd voor zorgen dat de juiste ring voor het asgat van het zaagblad dat u wilt gebruiken, tussen de binnenste en buitenste flenzen is geïnstalleerd. Het gebruik van de onjuiste asgatring kan leiden tot een onjuiste montage van het zaagblad, waardoor het zaagblad beweegt en er ernstige trillingen ontstaan, wat kan leiden tot verlies van controle tijdens het gebruik en tot ernstig persoonlijk letsel.

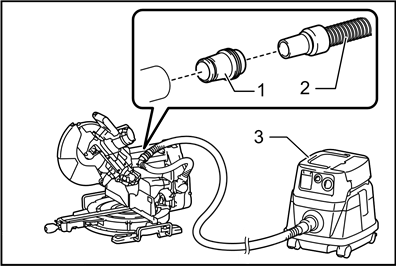

Aansluiten van een stofzuiger

Als u schoon wilt zagen, sluit u een Makita-stofzuiger aan op het stofmondstuk met behulp van een voorste manchet 24 (optioneel accessoire).

1. Voorste manchet 24
2. Slang
3. Stofzuiger

Stofzak

Het gebruik van de stofzak maakt het zagen schoon en het opvangen van stof eenvoudig. Om de stofzak te bevestigen, verwijdert u de stofafzuigslang van het gereedschap en sluit u de stofzak aan.

1. Stofafzuigslang
2. Stofzak

Wanneer de stofzak ongeveer halfvol is, verwijdert u de stofzak van het gereedschap en trekt u de sluiting eruit. Leeg de stofzak en tik er lichtjes op om deeltjes te verwijderen die aan de binnenkant kleven en die de verdere opvang kunnen belemmeren.

1. Sluiting

Werkstuk vastzetten

Het is uiterst belangrijk om het werkstuk altijd correct vast te zetten met het juiste type bankschroef of kroonlijststoppers. Het niet doen kan leiden tot ernstig persoonlijk letsel en schade aan het gereedschap en/of het werkstuk.

Hef na het zagen het zaagblad pas op als het volledig tot stilstand is gekomen. Het optillen van een uitrollend zaagblad kan leiden tot ernstig persoonlijk letsel en schade aan het werkstuk.

Bij het zagen van een werkstuk dat langer is dan het steunvlak van de zaag, moet het materiaal over de gehele lengte voorbij het steunvlak en op dezelfde hoogte worden ondersteund om het materiaal waterpas te houden. Een goede werkstukondersteuning helpt om klemmen van het zaagblad en mogelijke terugslag te voorkomen, wat kan leiden tot ernstig persoonlijk letsel. Vertrouw niet uitsluitend op de verticale bankschroef en/of de horizontale bankschroef om het werkstuk vast te zetten. Dun materiaal heeft de neiging door te zakken. Ondersteun het werkstuk over de gehele lengte om klemmen van het zaagblad en mogelijke TERUGSLAG te voorkomen.

1. Steun
2. Draaivoet

Geleidingslinialen

Voordat u het gereedschap gebruikt, moet u ervoor zorgen dat de bovenste liniaal stevig is vastgezet.

Controleer voor het schuin zagen of geen enkel onderdeel van het gereedschap, met name het zaagblad, de bovenste en onderste linialen raakt wanneer u de handgreep volledig laat zakken en optilt in een willekeurige positie en terwijl u de drager door het hele bereik beweegt. Als het gereedschap of het zaagblad de liniaal raakt, kan dit leiden tot terugslag of onverwachte beweging van het materiaal en ernstig persoonlijk letsel.

Gebruik de bovenste linialen om het materiaal hoger te ondersteunen dan de onderste linialen. Steek de bovenste liniaal in het gat op de onderste liniaal en draai de vastzetschroef vast.

1. Bovenste liniaal
2. Onderste liniaal
3. Vastzetschroef
4. Stelschroef

LET OP: De onderste linialen zijn in de fabriek aan de voet bevestigd. Verwijder de onderste linialen niet.
LET OP: Als de bovenste liniaal nog steeds los zit nadat u de vastzetschroef hebt vastgedraaid, draait u de stelschroef om een opening te dichten. De stelschroef is in de fabriek afgesteld. U hoeft deze niet te gebruiken, tenzij dat nodig is.

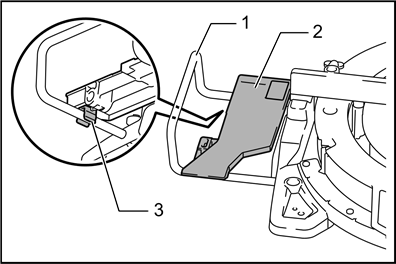

U kunt de bovenste linialen in de houder opbergen wanneer u ze niet gebruikt. Gebruik de klem op de bovenste liniaal om deze op de houder te houden.

1. Houder
2. Bovenste liniaal
3. Klem

Verticale bankschroef

Het werkstuk moet tijdens alle bewerkingen stevig tegen de draaivoet en de geleidingsliniaal worden vastgezet met de bankschroef. Als het werkstuk niet goed tegen de liniaal is vastgezet, kan het materiaal tijdens het zagen bewegen, waardoor het zaagblad kan beschadigen, het materiaal kan worden weggegooid en de controle verloren kan gaan, wat kan leiden tot ernstig persoonlijk letsel.

1. Bankschroefarm
2. Bankschroefstang
3. Vastzetschroef
4. Bankschroefknop

De verticale bankschroef kan in twee posities aan de linker- of rechterkant van de voet worden geïnstalleerd. Steek de bankschroefstang in het gat in de voet.
Plaats de bankschroefarm afhankelijk van de dikte en vorm van het werkstuk en zet de bankschroefarm vast door de schroef vast te draaien. Als de vastzetschroef de drager raakt, installeert u deze aan de andere kant van de bankschroefarm. Zorg ervoor dat geen enkel onderdeel van het gereedschap de bankschroef raakt wanneer u de handgreep helemaal laat zakken. Als een onderdeel de bankschroef raakt, verplaatst u de bankschroef.
Druk het werkstuk plat tegen de geleidingsliniaal en de draaivoet. Plaats het werkstuk in de gewenste zaagpositie en zet het stevig vast door de bankschroefknop vast te draaien.
OPMERKING: Voor een snelle instelling van het werkstuk kan de bankschroefknop 90° linksom worden gedraaid, waardoor de bankschroefknop op en neer kan worden bewogen. Om het werkstuk na het instellen vast te zetten, draait u de bankschroefknop met de klok mee.

Horizontale bankschroef

Optioneel accessoire

Draai de bankschroefmoer altijd met de klok mee totdat het werkstuk goed is vastgezet. Als het werkstuk niet goed is vastgezet, kan het materiaal tijdens het zagen bewegen, waardoor het zaagblad kan beschadigen, het materiaal kan worden weggegooid en de controle verloren kan gaan, wat kan leiden tot ernstig persoonlijk letsel.

Gebruik bij het zagen van een dun werkstuk, zoals plinten, tegen de liniaal altijd de horizontale bankschroef.

Wanneer u het werkstuk van de dikte van 20 mm of dunner zaagt, moet u ervoor zorgen dat u een afstandsstuk gebruikt om het werkstuk vast te zetten.

De horizontale bankschroef kan in twee posities aan de linker- of rechterkant van de voet worden geïnstalleerd. Bij het uitvoeren van verstekzaagsneden van 22,5° of meer installeert u de horizontale bankschroef aan de kant tegenover de richting waarin de draaivoet moet worden gedraaid.

1. Bankschroefplaat
2. Bankschroefmoer
3. Bankschroefknop

Door de bankschroefmoer linksom te draaien, wordt de bankschroef losgemaakt en snel in en uit bewogen. Om het werkstuk vast te pakken, duwt u de bankschroefknop naar voren totdat de bankschroefplaat het werkstuk raakt en draait u de bankschroefmoer met de klok mee. Draai vervolgens de bankschroefknop met de klok mee om het werkstuk vast te zetten.
OPMERKING: De maximale breedte van het werkstuk dat door de horizontale bankschroef kan worden vastgezet, is 228 mm.

Houders

Ondersteun altijd een lang werkstuk, zodat het waterpas ligt met het bovenvlak van de draaivoet voor een nauwkeurige zaagsnede en om gevaarlijk verlies van controle over het gereedschap te voorkomen. Een goede werkstukondersteuning helpt om klemmen van het zaagblad en mogelijke terugslag te voorkomen, wat kan leiden tot ernstig persoonlijk letsel.

Om lange werkstukken horizontaal vast te houden, zijn er aan beide zijden van het gereedschap houders voorzien. Draai de schroeven los en schuif de houders uit tot de juiste lengte om het werkstuk vast te houden. Draai vervolgens de schroeven vast.

1. Houder
2. Schroef

WERKING

Zorg ervoor dat het zaagblad geen contact maakt met het werkstuk, enz. voordat de schakelaar wordt ingeschakeld. Het inschakelen van de machine met het zaagblad in contact met het werkstuk kan leiden tot terugslag en ernstig persoonlijk letsel.

Hef na een zaagbewerking het zaagblad pas op als het volledig tot stilstand is gekomen. Het optillen van een uitlopend zaagblad kan leiden tot ernstig persoonlijk letsel en schade aan het werkstuk.

Verricht geen aanpassingen aan de machine, zoals het draaien aan de greep, knop en hendels, terwijl het zaagblad draait. Aanpassingen terwijl het zaagblad draait, kunnen leiden tot ernstig persoonlijk letsel.
LET OP: Zorg ervoor dat u vóór gebruik de borgpen ontgrendelt en de handgreep uit de neergelaten positie loslaat.
LET OP: Oefen bij het zagen geen overmatige druk uit op de handgreep. Te veel kracht kan leiden tot overbelasting van de motor en/of verminderde zaagefficiëntie. Druk de handgreep alleen zo ver omlaag als nodig is voor een soepele zaagsnede en zonder significante afname van de zaagbladsnelheid.
LET OP: Druk de handgreep voorzichtig omlaag om de zaagsnede uit te voeren. Als de handgreep met kracht omlaag wordt gedrukt of als er zijdelingse kracht wordt uitgeoefend, kan het zaagblad trillen en een markering (zaagmarkering) in het werkstuk achterlaten, en kan de precisie van de zaagsnede worden aangetast.
LET OP: Duw tijdens een glijdende zaagsnede het zadel voorzichtig in de richting van de geleider zonder te stoppen. Als de beweging van het zadel tijdens de zaagsnede wordt gestopt, blijft er een markering achter in het werkstuk en wordt de precisie van de zaagsnede aangetast.

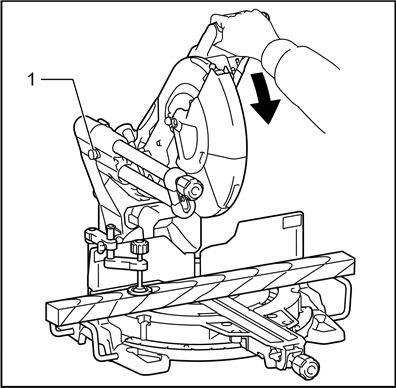

Druksnijden

Vergrendel altijd de schuifbeweging van het zadel bij het uitvoeren van druksnijden. Zagen zonder vergrendeling kan een terugslag veroorzaken, wat kan leiden tot ernstig persoonlijk letsel.

Werkstukken tot 92 mm hoog en 183 mm breed kunnen op de volgende manier worden gezaagd.

1. Borgpen

1. Duw het zadel in de richting van de geleider totdat het stopt en vergrendel het met de borgpen.
2. Zet het werkstuk vast met het juiste type bankschroef.
3. Schakel de machine in zonder dat het zaagblad contact maakt en wacht tot het zaagblad de maximale snelheid heeft bereikt voordat u het laat zakken.
4. Laat de handgreep voorzichtig in de volledig neergelaten positie zakken om het werkstuk te zagen.
5. Als de zaagsnede is voltooid, schakelt u de machine uit en wacht u tot het zaagblad volledig tot stilstand is gekomen voordat u het zaagblad terugbrengt naar de volledig geheven positie.

Glijdend (duwend) zagen (zagen van brede werkstukken)

Trek bij het uitvoeren van een glijdende zaagsnede eerst het zadel volledig naar u toe en druk de handgreep helemaal omlaag, duw vervolgens het zadel in de richting van de geleider. Begin de zaagsnede nooit met het zadel niet volledig naar u toe getrokken. Als u de glijdende zaagsnede uitvoert zonder dat het zadel volledig naar u toe is getrokken, kan er onverwachte terugslag optreden en ernstig persoonlijk letsel ontstaan.

Probeer nooit een glijdende zaagsnede uit te voeren door het zadel naar u toe te trekken. Het naar u toe trekken van het zadel tijdens het zagen kan onverwachte terugslag veroorzaken, wat kan leiden tot ernstig persoonlijk letsel.

Voer de glijdende zaagsnede nooit uit met de handgreep vergrendeld in de neergelaten positie.

1. Borgpen

1. Ontgrendel de borgpen zodat het zadel vrij kan schuiven.
2. Zet het werkstuk vast met het juiste type bankschroef.
3. Trek het zadel volledig naar u toe.
4. Schakel de machine in zonder dat het zaagblad contact maakt en wacht tot het zaagblad de maximale snelheid heeft bereikt.
5. Druk de handgreep omlaag en duw het zadel in de richting van de geleider en door het werkstuk.
6. Als de zaagsnede is voltooid, schakelt u de machine uit en wacht u tot het zaagblad volledig tot stilstand is gekomen voordat u het zaagblad terugbrengt naar de volledig geheven positie.

Verstek zagen

Raadpleeg de eerder behandelde "De verstekhoek aanpassen".

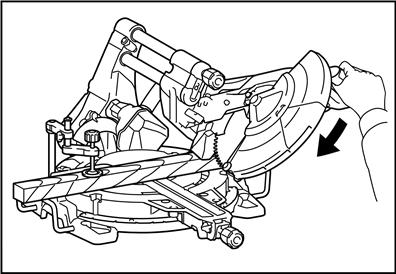

Afschuining

Nadat u het zaagblad hebt ingesteld voor een afschuining, moet u ervoor zorgen dat het zadel en het zaagblad vrij kunnen bewegen over het gehele bereik van de beoogde zaagsnede voordat u de machine bedient. Onderbreking van de beweging van het zadel of het zaagblad tijdens het zagen kan leiden tot terugslag en ernstig persoonlijk letsel.

Houd bij het maken van een afschuining uw handen uit de buurt van het zaagblad. De hoek van het zaagblad kan de bediener verwarren over het daadwerkelijke zaagbladpad tijdens het zagen, en contact met het zaagblad kan leiden tot ernstig persoonlijk letsel.

Het zaagblad mag niet worden opgetild voordat het volledig tot stilstand is gekomen. Tijdens een afschuining kan het afgezaagde stuk tegen het zaagblad komen te liggen. Als het zaagblad wordt opgetild terwijl het draait, kan het afgezaagde stuk door het zaagblad worden uitgeworpen, waardoor het materiaal kan fragmenteren, wat kan leiden tot ernstig persoonlijk letsel.
LET OP: Oefen bij het omlaag drukken van de handgreep druk uit evenwijdig aan het zaagblad. Als er een kracht loodrecht op de draaivoet wordt uitgeoefend of als de drukrichting tijdens een zaagsnede wordt gewijzigd, wordt de precisie van de zaagsnede aangetast.

1. Verwijder de bovenste geleider aan de kant waar u het zadel gaat kantelen.
2. Ontgrendel de borgpen.
3. Pas de afschuinhoek aan volgens de procedure die wordt uitgelegd in het gedeelte "De afschuinhoek aanpassen". Draai vervolgens de knop vast.
4. Zet het werkstuk vast met een bankschroef.
5. Trek het zadel volledig naar u toe.
6. Schakel de machine in zonder dat het zaagblad contact maakt en wacht tot het zaagblad de maximale snelheid heeft bereikt.
7. Laat de handgreep voorzichtig in de volledig neergelaten positie zakken terwijl u druk uitoefent evenwijdig aan het zaagblad en duw het zadel in de richting van de geleider om het werkstuk te zagen.
8. Als de zaagsnede is voltooid, schakelt u de machine uit en wacht u tot het zaagblad volledig tot stilstand is gekomen voordat u het zaagblad terugbrengt naar de volledig geheven positie.

Samengesteld zagen

Samengesteld zagen is het proces waarbij tegelijkertijd een afschuinhoek wordt gemaakt en een verstekhoek op een werkstuk wordt gezaagd. Samengesteld zagen kan worden uitgevoerd onder de hoek die in de tabel wordt weergegeven.

Verstekhoek	Afschuinhoek
Links en rechts 0° - 45°	Links en rechts 0° - 45°

Raadpleeg bij het uitvoeren van samengesteld zagen de uitleg over "Druksnijden", "Glijdend (duwend) zagen", "Verstek zagen" en "Afschuining"

Basislatten zagen

Zorg ervoor dat u de horizontale bankschroef (optioneel accessoire) gebruikt bij het zagen van de basislat.

Wanneer u het werkstuk met een dikte van 20 mm of dunner zaagt, zorg er dan voor dat u een afstandsstuk gebruikt om het werkstuk vast te zetten.

Schakel bij het zagen van de basislat in een verstekhoek van 45° de stopperhendel in om te voorkomen dat de zaagbladkast de basislat raakt. Dit zorgt ervoor dat er ruimte blijft tussen de basislat en de zaagbladkast wanneer het zadel volledig naar voren is geduwd.
Raadpleeg de SPECIFICATIES voor de zaagcapaciteit van de basislat.

1. Stopperhendel
2. Afstandsstuk
3. Horizontale bankschroef

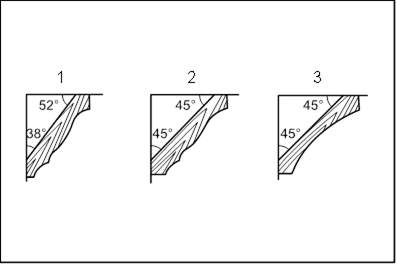

Kroon- en hollijsten zagen

Kroon- en hollijsten kunnen op een verstekzaag worden gezaagd met de lijsten plat op de draaivoet. Er zijn twee veelvoorkomende soorten kroonlijsten en één soort hollijsten; 52/38° wandhoek kroonlijst, 45° wandhoek kroonlijst en 45° wandhoek hollijst.

1. 52/38° type kroonlijst
2. 45° type kroonlijst
3. 45° type hollijst

Er zijn kroon- en hollijstverbindingen die zijn gemaakt om te passen in "Binnen"-hoeken van 90° ((a) en (b) in de figuur) en "Buiten"-hoeken van 90° ((c) en (d) in de figuur.)

1. Binnenhoek
2. Buitenhoek

1. Binnenhoek
2. Buitenhoek

Meten
Meet de breedte van de wand en pas de breedte van het werkstuk hierop aan. Zorg er altijd voor dat de breedte van de wandcontactrand van het werkstuk gelijk is aan de wandlengte.

1. Werkstuk
2. Wandbreedte
3. Breedte van het werkstuk
4. Wandcontactrand

Gebruik altijd meerdere stukken voor testzaagsneden om de zaaghoeken te controleren.
Stel bij het zagen van kroon- en hollijsten de afschuinhoek en verstekhoek in zoals aangegeven in de tabel (A) en plaats de lijsten op het bovenoppervlak van de zaagvoet zoals aangegeven in de tabel (B).

In het geval van een linker afschuining

1. Binnenhoek
2. Buitenhoek

Tabel (A)

–	Positie van de lijst in de afbeelding	Afschuinhoek		Verstekhoek
		52/38° type	45° type	52/38° type	45° type
Voor binnenhoek	(a)	Links 33,9°	Links 30°	Rechts 31,6°	Rechts 35,3°
	(b)			Links 31,6°	Links 35,3°
Voor buitenhoek	(c)
	(d)			Rechts 31,6°	Rechts 35,3°

Tabel (B)

–	Positie van de lijst in de afbeelding	Lijstrand tegen geleider	Afgewerkt stuk
Voor binnenhoek	(a)	Plafondcontactrand moet tegen de geleider liggen.	Het afgewerkte stuk bevindt zich aan de linkerkant van het zaagblad.
	(b)	Wandcontactrand moet tegen de geleider liggen.
Voor buitenhoek	(c)		Het afgewerkte stuk bevindt zich aan de rechterkant van het zaagblad.
	(d)	Plafondcontactrand moet tegen de geleider liggen.

Voorbeeld:
In het geval van het zagen van een 52/38° type kroonlijst voor positie (a) in de bovenstaande figuur:

• Kantel en zet de afschuinhoekinstelling vast op 33,9° LINKS.
• Pas de verstekhoekinstelling aan en zet deze vast op 31,6° RECHTS.
• Leg de kroonlijst met de brede achterkant (verborgen) omlaag op de draaivoet met de PLAFONDCONTACTRAND tegen de geleider op de zaag.
• Het afgewerkte stuk dat moet worden gebruikt, bevindt zich altijd aan de LINKERKANT van het zaagblad nadat de zaagsnede is gemaakt.

In het geval van een rechter afschuining

1. Binnenhoek
2. Buitenhoek

Tabel (A)

–	Positie van de lijst in de afbeelding	Afschuinhoek		Verstekhoek
		52/38° type	45° type	52/38° type	45° type
Voor binnenhoek	(a)	Rechts 33,9°	Rechts 30°	Rechts 31,6°	Rechts 35,3°
	(b)			Links 31,6°	Links 35,3°
Voor buitenhoek	(c)
	(d)			Rechts 31,6°	Rechts 35,3°

Tabel (B)

–	Positie van de lijst in de afbeelding	Lijstrand tegen geleider	Afgewerkt stuk
Voor binnenhoek	(a)	Wandcontactrand moet tegen de geleider liggen.	Het afgewerkte stuk bevindt zich aan de rechterkant van het zaagblad.
	(b)	Plafondcontactrand moet tegen de geleider liggen.
Voor buitenhoek	(c)		Het afgewerkte stuk bevindt zich aan de linkerkant van het zaagblad.
	(d)	Wandcontactrand moet tegen de geleider liggen.

Voorbeeld:
In het geval van het zagen van een 52/38° type kroonlijst voor positie (a) in de bovenstaande figuur:

• Kantel en zet de afschuinhoekinstelling vast op 33,9° RECHTS.
• Pas de verstekhoekinstelling aan en zet deze vast op 31,6° RECHTS.
• Leg de kroonlijst met de brede achterkant (verborgen) omlaag op de draaivoet met de WANDCONTACTRAND tegen de geleider op de zaag.
• Het afgewerkte stuk dat moet worden gebruikt, bevindt zich altijd aan de RECHTERKANT van het zaagblad nadat de zaagsnede is gemaakt.

Kroonlijststopper
Optioneel accessoire
Kroonlijststoppers maken het gemakkelijker om kroonlijsten te zagen zonder het zaagblad te kantelen. Installeer ze op de draaivoet zoals weergegeven in de figuren.

Bij een rechte verstekhoek van 45°

1. Kroonlijststopper L
2. Kroonlijststopper R
3. Draaivoet
4. Geleider

Bij een linker verstekhoek van 45°

1. Kroonlijststopper L
2. Kroonlijststopper R
3. Draaivoet
4. Geleider

Plaats de kroonlijst met de WANDCONTACTRAND tegen de geleider en de PLAFONDCONTACTRAND tegen de kroonlijststoppers zoals weergegeven in de afbeelding. Pas de kroonlijststoppers aan aan de grootte van de kroonlijst. Draai de schroeven vast om de kroonlijststoppers vast te zetten. Raadpleeg tabel (C) voor de verstekhoek.

1. Geleider
2. Kroonlijststopper

1. Binnenhoek
2. Buitenhoek

Tabel (C)

–	Positie van de lijst in de afbeelding	Verstekhoek	Afgewerkt stuk
Voor binnenhoek	(a)	Rechts 45°	Bewaar de rechterkant van het zaagblad
	(b)	Links 45°	Bewaar de linkerkant van het zaagblad
Voor buitenhoek	(c)		Bewaar de rechterkant van het zaagblad
	(d)	Rechts 45°	Bewaar de linkerkant van het zaagblad

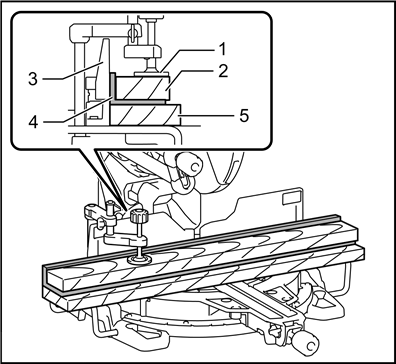

Aluminium profiel snijden

1. Klem
2. Afstandsstuk
3. Geleider
4. Aluminium profiel
5. Afstandsstuk

Gebruik bij het vastzetten van aluminium profielen afstandsstukken of stukken afvalhout zoals weergegeven in de afbeelding om vervorming van het aluminium te voorkomen. Gebruik een snijolie bij het snijden van het aluminium profiel om ophoping van aluminiummateriaal op het blad te voorkomen.

Probeer nooit dikke of ronde aluminium profielen te snijden. Dikke of ronde aluminium profielen kunnen moeilijk vast te zetten zijn en het werkstuk kan losraken tijdens het snijden, wat kan leiden tot verlies van controle en ernstig persoonlijk letsel.

Houten bekleding

Gebruik schroeven om de houten bekleding aan de geleider te bevestigen. De schroeven moeten zo worden geïnstalleerd dat de schroefkoppen zich onder het oppervlak van de houten bekleding bevinden, zodat ze de positionering van het te snijden materiaal niet hinderen. Een verkeerde uitlijning van het te snijden materiaal kan leiden tot onverwachte bewegingen tijdens het snijden, wat kan leiden tot verlies van controle en ernstig persoonlijk letsel.

Gebruik recht hout van gelijkmatige dikte voor de houten bekleding.

Om werkstukken met een hoogte van 107 mm tot 120 mm volledig door te zagen, moet een houten bekleding op de geleider worden gebruikt. De houten bekleding houdt het werkstuk op afstand van de geleider, waardoor het zaagblad een diepere zaagsnede kan maken.
LET OP: Draai de draaivoet met de handgreep omlaag niet wanneer de houten bekleding is bevestigd. Het zaagblad en/of de houten bekleding zullen beschadigd raken.

Het gebruik van een houten bekleding helpt om splintervrije zaagsneden in werkstukken te garanderen. Bevestig een houten bekleding aan de geleider met behulp van de gaten in de geleider en schroeven van 6 mm.
Zie de afbeelding met betrekking tot de afmetingen voor een voorgestelde houten bekleding.

1. Gat
2. Meer dan 15 mm
3. Meer dan 270 mm
4. 90 mm
5. 145 mm
6. 19 mm
7. 115 - 120 mm

VOORBEELD
Gebruik bij het zagen van werkstukken van 115 mm en 120 mm hoog een houten bekleding met de volgende dikte.

Verstekhoek	Dikte van houten bekleding
	115 mm	120 mm
0°	20 mm	38 mm
Links en rechts 45°	15 mm	25 mm
Links en rechts 60°	15 mm	25 mm

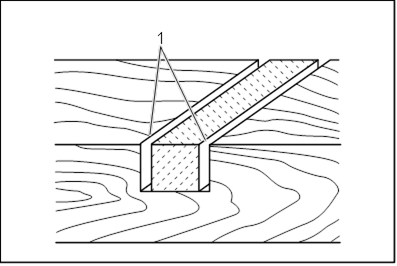

Groeven zagen

Probeer dit type zaagsnede niet uit te voeren met een breder type zaagblad of een dado zaagblad. Proberen een groef te zagen met een breder zaagblad of een dado zaagblad kan leiden tot onverwachte zaagresultaten en terugslag, wat kan leiden tot ernstig persoonlijk letsel.

Zorg ervoor dat u de aanslagarm terugzet in de oorspronkelijke positie wanneer u andere zaagsneden uitvoert dan groeven zagen. Proberen zaagsneden te maken met de aanslagarm in de verkeerde positie kan leiden tot onverwachte zaagresultaten en terugslag, wat kan leiden tot ernstig persoonlijk letsel.

Voor een dado-achtige zaagsnede voert u de volgende stappen uit:

1. Stel de onderste limietpositie van het zaagblad af met behulp van de stelschroef en de aanslagarm om de zaagdiepte van het zaagblad te beperken. Raadpleeg het gedeelte "Aanslagarm" dat eerder is beschreven.
2. Na het afstellen van de onderste limietpositie van het zaagblad zaagt u parallelle groeven over de breedte van het werkstuk met behulp van een glijdende (duwende) zaagsnede.

   1. Groeven zagen met zaagblad
3. Verwijder het werkstukmateriaal tussen de groeven met een beitel.

Speciale techniek voor maximale zaagcapaciteit in de breedte

De maximale zaagcapaciteit in de breedte van dit gereedschap kan worden bereikt door de onderstaande stappen te volgen: Raadpleeg voor de maximale zaagbreedte van dit gereedschap de SPECIFICATIES onder "Zaagcapaciteiten voor speciale zaagsneden".

1. Stel het gereedschap in op een verstekhoek van 0° of 45° en zorg ervoor dat de draaivoet is vergrendeld. (Raadpleeg het gedeelte "De verstekhoek aanpassen".)
2. Verwijder beide bovenste geleiders (rechts en links) tijdelijk en leg ze opzij.
3. Zaag een platform op de afmetingen die in de afbeelding worden aangegeven met behulp van een plat materiaal van 38 mm dik, zoals hout, multiplex of spaanplaat.

   1. Verstekhoek van 0°: Meer dan 450 mm
   2. Verstekhoek van 45°: Meer dan 325 mm
   3. 38 mm
   4. Meer dan 760 mm

      Zorg ervoor dat u plat materiaal als platform gebruikt. Materiaal dat niet plat is, kan tijdens het zagen bewegen, wat kan leiden tot terugslag en ernstig persoonlijk letsel.
      OPMERKING: De maximale zaagcapaciteit in hoogte wordt verminderd met dezelfde hoeveelheid als de dikte van het platform.

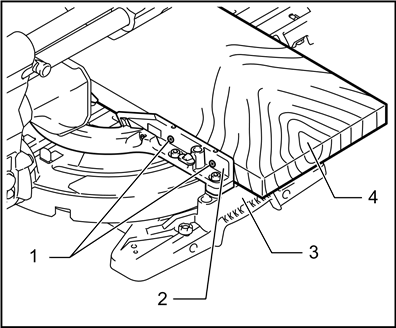

4. Plaats het platform op het gereedschap zodat het gelijkmatig over elke zijde van de basis van het gereedschap uitsteekt. Bevestig het platform aan het gereedschap met behulp van vier houtschroeven van 6 mm door vier gaten in de onderste geleiders.

   1. Schroeven (twee aan elke kant)
   2. Onderste geleider
   3. Basis
   4. Platform

      Zorg ervoor dat het platform plat tegen de basis van het gereedschap ligt en stevig aan de onderste geleiders is bevestigd met behulp van de vier schroefgaten. Als het platform niet goed wordt bevestigd, kan dit leiden tot beweging en mogelijke terugslag, wat resulteert in ernstig persoonlijk letsel.

      Zorg ervoor dat het gereedschap stevig is gemonteerd op een stabiele en vlakke ondergrond. Als het gereedschap niet goed wordt gemonteerd en vastgezet, kan het gereedschap instabiel worden, wat kan leiden tot verlies van controle en/of het vallen van het gereedschap, wat kan leiden tot ernstig persoonlijk letsel.
5. Installeer de bovenste geleiders op het gereedschap.

   Gebruik het gereedschap niet zonder dat de bovenste geleiders zijn geïnstalleerd. De bovenste geleiders bieden de juiste ondersteuning die nodig is om het werkstuk te zagen. Als het werkstuk niet goed wordt ondersteund, kan het bewegen, wat kan leiden tot verlies van controle, terugslag en ernstig persoonlijk letsel.
6. Plaats het te zagen werkstuk op het platform dat aan het gereedschap is bevestigd.

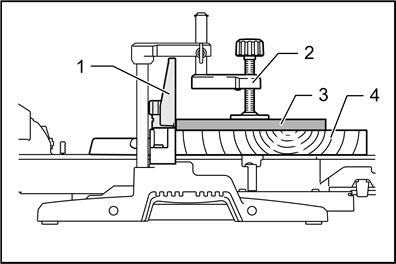

7. Zet het werkstuk stevig vast tegen de bovenste geleiders met een bankschroef voordat u gaat zagen.

   1. Bovenste geleider
   2. Verticale bankschroef
   3. Werkstuk
   4. Platform
8. Maak langzaam een zaagsnede door het werkstuk volgens de handeling met de titel "Glijdend (duwend) zagen (brede werkstukken zagen)."

   Zorg ervoor dat het werkstuk met de bankschroef is vastgezet en maak de zaagsnede langzaam. Als u dit niet doet, kan het werkstuk bewegen, wat kan leiden tot terugslag en ernstig persoonlijk letsel.

   Houd er rekening mee dat het platform kan verzwakken nadat er verschillende zaagsneden zijn uitgevoerd onder verschillende verstekhoeken. Als het platform verzwakt raakt door de vele zaagsneden die in het materiaal zijn achtergebleven, moet het platform worden vervangen. Als het verzwakte platform niet wordt vervangen, kan dit ertoe leiden dat het werkstuk tijdens het zagen beweegt, wat kan leiden tot terugslag en ernstig persoonlijk letsel.

Draaghandgreep

Zorg er voor het dragen voor dat de stekker uit het stopcontact is en dat alle beweegbare delen van de verstekzaag zijn vastgezet. Controleer altijd het volgende:

• De stekker van het gereedschap is uit het stopcontact.
• De slede staat in de 0° verstekhoekpositie en is vastgezet.
• De slede is neergelaten en vergrendeld.
• De slede is volledig naar de geleider geschoven en vergrendeld.
• De draaivoet staat in de volledige rechter verstekhoekpositie en is vastgezet.
• De houders zijn opgeborgen en vastgezet.

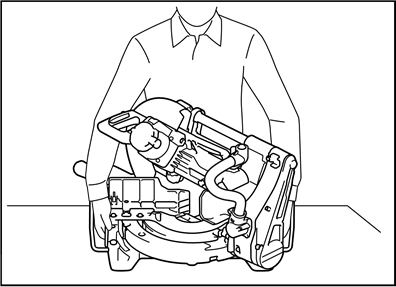

Draag het gereedschap door beide zijden van de gereedschapsbasis vast te houden, zoals weergegeven in de afbeelding.


De stopperpen voor de hoogte van de slede is uitsluitend bedoeld voor transport- en opslagdoeleinden en niet voor zaagwerkzaamheden. Het gebruik van de stopperpen voor zaagwerkzaamheden kan leiden tot onverwachte bewegingen van het zaagblad, met terugslag en ernstig persoonlijk letsel tot gevolg.

Zet altijd alle bewegende delen vast voordat u het gereedschap draagt. Als delen van het gereedschap bewegen of verschuiven tijdens het dragen, kan er verlies van controle of evenwicht optreden, met persoonlijk letsel tot gevolg.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u inspectie- of onderhoudswerkzaamheden uitvoert. Als u het gereedschap niet loskoppelt en uitschakelt, kan dit leiden tot onbedoeld starten van het gereedschap, wat kan leiden tot ernstig persoonlijk letsel.

Zorg er altijd voor dat het blad scherp en schoon is voor de beste en veiligste prestaties. Een poging tot zagen met een bot en/of vuil blad kan terugslag veroorzaken en leiden tot ernstig persoonlijk letsel.
LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol en dergelijke. Dit kan verkleuring, vervorming of scheuren veroorzaken.

De zaaghoek aanpassen

Dit gereedschap is in de fabriek zorgvuldig afgesteld en uitgelijnd, maar ruwe behandeling kan de uitlijning hebben beïnvloed. Als uw gereedschap niet goed is uitgelijnd, voert u de volgende handelingen uit:

Verstekhoek
Laat de handgreep volledig zakken en vergrendel deze in de onderste stand met de borgpen. Duw de slede naar de geleider. Draai de greep en de schroeven los waarmee de aanwijzer en de verstekhoekschaal zijn bevestigd.

1. Schroef op aanwijzer
2. Schroeven op verstekhoekschaal
3. Verstekhoekschaal

Zet de draaivoet op de 0°-stand met behulp van de positieve stopfunctie. Lijn de zijkant van het zaagblad uit met het oppervlak van de geleider met behulp van een driehoek of winkelhaak. Terwijl u de winkelhaak vasthoudt, draait u de schroeven op de verstekhoekschaal vast. Lijn daarna de aanwijzers (zowel rechts als links) uit met de 0°-stand op de verstekhoekschaal en draai vervolgens de schroef op de aanwijzer vast.

1. Driehoek

Afschuinhoek

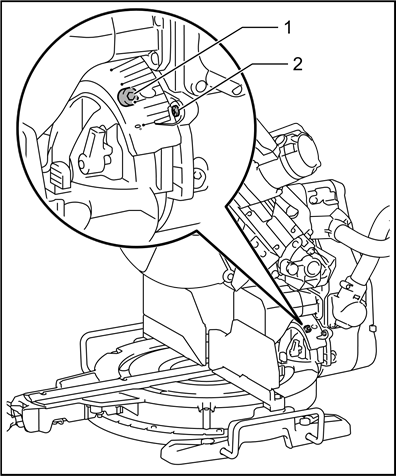

0° afschuinhoek
Duw de slede naar de geleider en vergrendel de schuifbeweging met de borgpen. Laat de handgreep volledig zakken en vergrendel deze in de onderste stand met de borgpen en draai vervolgens de knop los. Draai de 0° stelbout twee of drie slagen tegen de klok in om het zaagblad naar rechts te kantelen.

1. 0° stelbout
2. Schroef

Lijn de zijkant van het zaagblad zorgvuldig uit met het bovenoppervlak van de draaivoet met behulp van de driehoek, winkelhaak, enz. door de 0° stelbout met de klok mee te draaien. Draai vervolgens de knop stevig vast om de 0° hoek die u hebt ingesteld vast te zetten.

1. Driehoek
2. Zaagblad
3. Bovenoppervlak van draaivoet

Controleer nogmaals of de zijkant van het zaagblad haaks staat op het oppervlak van de draaivoet. Draai de schroef op de aanwijzer los. Lijn de aanwijzer uit met de 0°-stand op de afschuinhoekschaal en draai vervolgens de schroef vast.

45° afschuinhoek
LET OP: Voordat u de 45° afschuinhoek aanpast, moet u de 0° afschuinhoekinstelling voltooien.
Draai de knop los en kantel de slede volledig naar de kant die u wilt controleren. Controleer of de aanwijzer de 45°-stand op de afschuinhoekschaal aangeeft.

Als de aanwijzer niet de 45°-stand aangeeft, lijnt u deze uit met de 45°-stand door de stelbout aan de andere kant van de afschuinhoekschaal te draaien.

De positie van de laserlijn aanpassen

Alleen voor model LS1219L

Het gereedschap moet tijdens het aanpassen van de laserlijn op het elektriciteitsnet zijn aangesloten. Wees extra voorzichtig om het gereedschap tijdens het aanpassen niet in te schakelen. Onbedoeld starten van het gereedschap kan leiden tot ernstig persoonlijk letsel.

Kijk nooit rechtstreeks in de laserstraal. Directe blootstelling van de ogen aan de straal kan ernstige schade aan uw ogen veroorzaken.
LET OP: Controleer de positie van de laserlijn regelmatig op nauwkeurigheid.
LET OP: Pas op voor schokken op het gereedschap. Dit kan ertoe leiden dat de laserlijn verkeerd wordt uitgelijnd of dat de laser beschadigd raakt, waardoor de levensduur wordt verkort.
LET OP: Laat het gereedschap repareren door een door Makita erkend servicecentrum voor storingen aan de laserunit.

Het beweegbare bereik van de laserlijn wordt bepaald door de bereikaanpassingsschroeven aan beide zijden. Voer de volgende procedures uit om de positie van de laserlijn te wijzigen.

1. Koppel het gereedschap los.
2. Teken een zaaglijn op het werkstuk en plaats het op de draaivoet. Zet het werkstuk op dit moment niet vast met een bankschroef of een soortgelijk bevestigingsmiddel.
3. Laat de handgreep zakken en lijn de zaaglijn uit met het zaagblad.
4. Zet de handgreep terug in de oorspronkelijke positie en zet het werkstuk vast met de verticale bankschroef, zodat het werkstuk niet verschuift van de positie die u hebt bepaald.
5. Sluit het gereedschap aan en schakel de laserschakelaar in.
6. Draai de stelschroef los. Om de laserlijn van het blad af te bewegen, draait u de bereikaanpassingsschroeven tegen de klok in. Om de laserlijn dicht bij het blad te bewegen, draait u de bereikaanpassingsschroef met de klok mee.
7. Schuif de stelschroef naar de positie waar de laserlijn op de zaaglijn komt en draai hem vervolgens vast.
   OPMERKING: Het beweegbare bereik van de laserlijn is in de fabriek afgesteld tot 1 mm van het zijoppervlak van het blad.

De laserlijn aanpassen aan de linkerkant van het blad

1. Stelschroef
2. Bereikaanpassingsschroef
3. Inbussleutel
4. Laserlijn
5. Zaagblad

De laserlijn aanpassen aan de rechterkant van het blad

1. Stelschroef
2. Bereikaanpassingsschroef
3. Inbussleutel
4. Laserlijn
5. Zaagblad

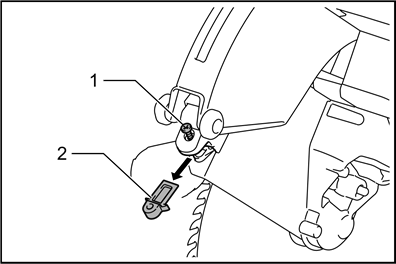

De laserlichtlens reinigen

Alleen voor model LS1219L
Het laserlicht wordt moeilijker te zien als de lens voor het laserlicht vuil wordt. Reinig de lens voor laserlicht periodiek.

1. Schroef
2. Lens

Koppel het gereedschap los. Draai de schroef los en trek de lens eruit. Reinig de lens voorzichtig met een vochtige, zachte doek.
LET OP: Verwijder de schroef die de lens vasthoudt niet. Als de lens er niet uitkomt, draait u de schroef verder los.
LET OP: Gebruik geen oplosmiddelen of reinigingsmiddelen op basis van petroleum op de lens.

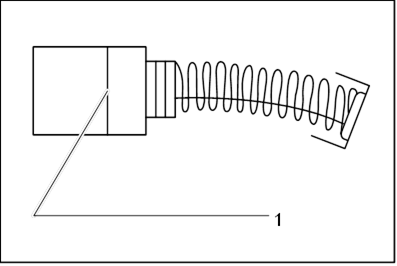

Koolborstels vervangen

1. Limietmarkering

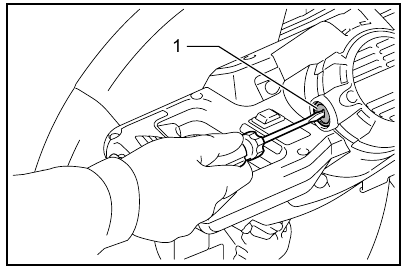

Verwijder en controleer de koolborstels regelmatig. Vervang ze wanneer ze tot de limietmarkering zijn versleten. Houd de koolborstels schoon en zorg ervoor dat ze vrij in de houders kunnen glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels. Gebruik een schroevendraaier om de borstelhouderdoppen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en zet de borstelhouderdoppen vast.

1. Borstelhouderdop

Sluit na het vervangen van de borstels het gereedschap aan en breek de borstels in door het gereedschap ongeveer 10 minuten zonder belasting te laten draaien. Controleer vervolgens het gereedschap tijdens het draaien en de elektrische remwerking wanneer u de schakelaar loslaat. Als de elektrische rem niet correct werkt, laat het gereedschap dan repareren door een Makita-servicecentrum.

Na gebruik

Veeg na gebruik splinters en stof die aan het gereedschap kleven af met een doek of iets dergelijks. Houd de bladbeschermer schoon volgens de aanwijzingen in het eerder behandelde hoofdstuk "Bladbeschermer". Smeer de glijdende delen in met machineolie om roest te voorkomen.
Om de PRODUCTVEILIGHEID en BETROUWBAARHEID te waarborgen, dienen reparaties, ander onderhoud of aanpassingen te worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze Makita-accessoires of -hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan leiden tot ernstig persoonlijk letsel.

Gebruik de Makita-accessoire of het hulpstuk alleen voor het beoogde doel. Misbruik van een accessoire of hulpstuk kan leiden tot ernstig persoonlijk letsel.
Als u hulp nodig hebt voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Stalen en hardmetalen zaagbladen
• Verticale bankschroef
• Horizontale bankschroef
• Kroonlijststopset
• Stofzak
• Driehoek
• Inbussleutel
• Inbussleutel (voor LS1219L)

www.makita.com

Referenties

• MAKITA Industrial Power Tools - The Leader In Cordless with 18V LXT Lithium-Ion

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita LS1219, LS1219L Handleiding

Beschikbare talen
