Orbit Sprinkler 57894 Handleiding

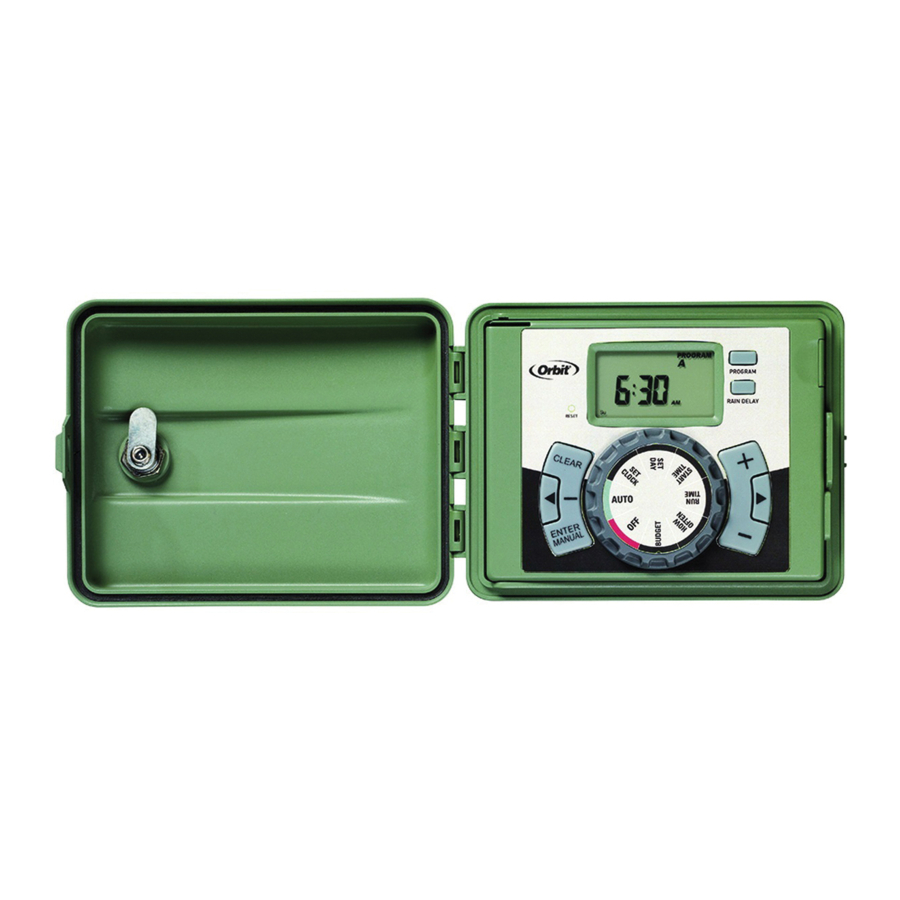

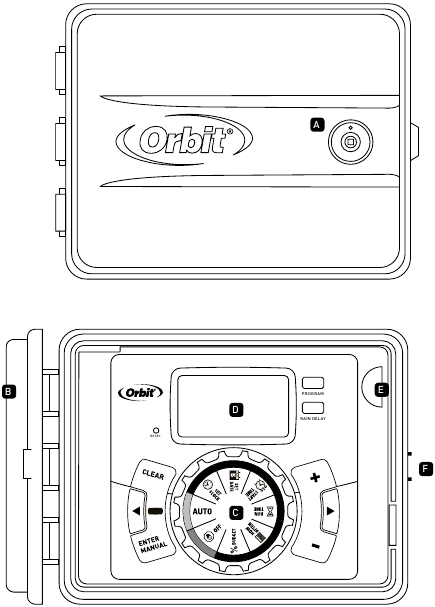

Leer uw timer kennen

1. Vergrendeling en grendel
2. Weerbestendige afdekking
3. Draaiknop
4. Digitaal display
5. Batterijvak
6. Zwenkpaneel

Draaiknopstand	Functie
AUTO	Ingesteld programma wordt uitgevoerd
SET CLOCK	Kloktijd instellen
SET DATE	Jaar, maand en dag
START TIME	Tijd instellen om te beginnen met water geven Jaar, maand en dag
RUN TIME	Watergeefduur instellen voor elke post
HOW OFTEN	Frequentie van watergeefdagen instellen
BUDGET	Algemene watergift aanpassen als percentage
OFF	Alle posten/functies uitschakelen

Installatie

Benodigde gereedschappen

• Phillips-schroevendraaier
• Draadstrippers

Installatiestappen

1. Een locatie selecteren
2. De timer monteren
3. Klepdraden aansluiten op de timer
4. Elektrische voeding aansluiten
5. Batterij activeren

1. Een locatie selecteren
   Houd bij het kiezen van een locatie voor uw timer rekening met het volgende:
   • Kies een locatie in de buurt van een stroombron (bij vaste bedrading) of stopcontact (alleen van toepassing op Amerikaanse retailtimers)
   • Zorg ervoor dat de bedrijfstemperaturen niet lager zijn dan 0 °C of hoger dan 70 °C
   • Plaats het indien mogelijk uit de buurt van direct zonlicht
   • Zorg voor minstens 23 cm ruimte links van de sproeitimerbox zodat de deur na installatie open kan zwaaien
   • Plaats de timer waar de sproeidraad (van de kleppen) gemakkelijk toegankelijk is. Als de timer op een buitenlocatie is gemonteerd, sluit u de compartimentdeur om de timer te beschermen tegen weersinvloeden. Om te vergrendelen: steek de sleutel in het slot en draai met de klok mee naar de vergrendelde stand


     Opmerking: Sproeitimers zijn weerbestendig conform UL-50- en ETL^®-lijsten, maar mogen niet worden geplaatst in gebieden waar continu water schade kan veroorzaken.

2. De timer monteren
   • Gebruik de montagesjabloon (meegeleverd) om de locatie van de montageschroef op de muur te markeren. Zie afbeelding 1
   • Installeer een No. 8 schroef meegeleverd) in de muur op de bovenste sjabloonlocatie. Laat de schroefkop 3 mm uit de muur steken. Gebruik indien nodig uitzetankers meegeleverd) in gips of metselwerk voor een stevige grip
   • Schuif de timer over de uitstekende schroef (met behulp van het sleutelgat aan de achterkant van de timer). Zie afbeelding 2
   • Draai een No. 8 schroef door een van de twee voorgevormde gaten aan de onderkant van de kast. Zie afbeelding 2

     Afbeelding 1: Gebruik de montagesjabloon (meegeleverd)


     Afbeelding 2: Hang de timer aan een schroef met behulp van het sleutelgat

3. Klepdraden aansluiten op de timer
   • Strip 12 mm van de plastic isolatie van het uiteinde van elke draad voor zowel de timer- als de klepdraden
   • Sluit één draad van elke klep aan (het maakt niet uit welke draad) op één "Common" sproeidraad (meestal wit)
   • Sluit de overige draad van elke klep aan op een afzonderlijke gekleurde sproeidraad
     Zie afbeelding 3

     Opmerking: De maximale belasting voor elke post/pomp is 250 mA, de maximale belasting voor de timer is 500 mA.
     Als de afstand tussen de sproeitimer en de kleppen minder dan 210 m is, gebruikt u Orbit^® sproeidraad of 20 gauge (AWG) plastic beklede thermostaatdraad om de sproeitimer op de kleppen aan te sluiten. Als de afstand meer dan 210 m is, gebruikt u 16 gauge (AWG) draad.

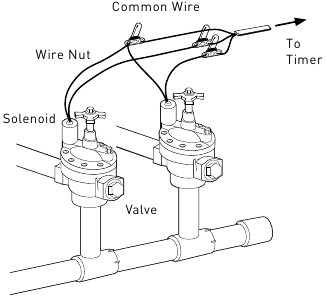

     Afbeelding 3: Elektrische kleppen bedraden


     Alle draden moeten aan elkaar worden verbonden met behulp van draadmoeren, soldeer en/of vinyltape. In natte omgevingen, zoals een kleppenkast, wordt aanbevolen om Orbit Grease Caps te gebruiken om corrosie van de verbinding te voorkomen en om bescherming te bieden tegen waterinfiltratie.

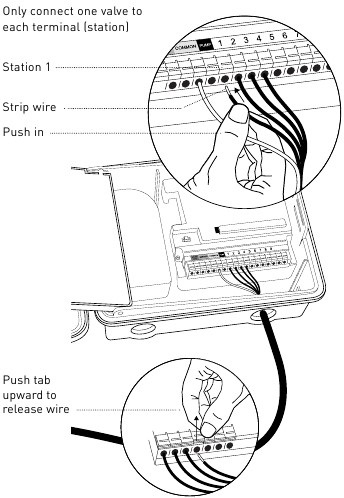

     Elektrische kleppen bedraden
     Strip 12 mm plastic isolatie van het uiteinde van elke afzonderlijke draad. Elke klep heeft twee draden. Eén draad (het maakt niet uit welke) moet worden aangesloten als de common. De andere klepdraad moet worden aangesloten op de specifieke postdraad die die klep zal aansturen. De common draden voor alle kleppen kunnen aan elkaar worden verbonden met één common draad die naar de controller gaat. Om elektrische gevaren te voorkomen, mag slechts één klep op elke post worden aangesloten. Zie afbeelding 4


     De draad kan in de grond worden begraven; voor meer bescherming kunnen draden echter door een PVC-buis worden getrokken en ondergronds worden begraven. Wees voorzichtig om de draden niet te begraven op plaatsen waar ze in de toekomst kunnen worden beschadigd door graafwerkzaamheden of sleuvengraven.
     Uw timer is uitgerust met eenvoudige "push-in"-terminals voor eenvoudige aansluiting. Sluit de common draad aan op de common terminal. Sluit de overige draden aan op de bijbehorende terminalposities.


     Afbeelding 4
4. Elektrische voeding aansluiten
   Binnenlocaties – Steek het netsnoer in een 110V-stopcontact.
   Buitenlocaties – Als er een afgedekt Ground Fault interrupter (GFI)-stopcontact beschikbaar is, steekt u het netsnoer in het 110 volt-stopcontact. Als er geen stopcontact beschikbaar is, moet de timer permanent bedraad zijn (*zie afbeelding 5)
   • Schakel de wisselstroom uit bij de wisselstroomonderbreker en breng een geschikte veiligheidsvergrendeling aan. Controleer met een wisselstroomvoltmeter die is ingesteld op het juiste meetbereik of de stroom naar de installatielocatie is uitgeschakeld.
   • Gebruik een stroomtoevoerdraad van minimaal 14 gauge (AWG) met een temperatuurbestendigheid van 68 graden Celsius of hoger.
   • Installeer de buis en bijbehorende fittingen. Sluit de wisselstroombedrading aan op de bron volgens alle juiste codes en lokale normen.
   • Sluit de aansluitdoos aan op de timer met behulp van een ½" nippel (aansluitdoos en nippel niet meegeleverd). (zie afbeelding 5) Sluit de stroombronbuis aan op de ingang van de aansluitdoos volgens alle toepasselijke codes.
   • Haal het snoer (dat van de timer naar de aansluitdoos loopt) uit de aansluitdoos en knip het op lengte. Verwijder de buitenste isolatie (van het snoer) om de drie draden bloot te leggen.
   • Sluit de brondraden aan op de draden die uit de sproeitimer komen.
   • Voor de VS: Zorg ervoor dat u de juiste kleurcode volgt. Sluit de groene aan voor aarde, de zwarte voor stroom en de witte voor neutraal. Vaak kan de bronaarde een blanke koperen geleider zijn in plaats van een groene draad.
   • Voor Europa: Stroom is bruin en neutraal is blauw, er is geen aardverbinding vereist. Zorg ervoor dat alle draden zijn aangesloten op de juiste brondraad.
   • Zorg ervoor dat alle aansluitingen zijn gemaakt met code-goedgekeurde geïsoleerde connectoren.
   • Zorg ervoor dat u een weerbestendige pakking en deksel op de aansluitdoos plaatst.
   • Schakel de wisselstroom in bij de wisselstroomonderbreker.

     Installatie met permanente bedrading
     De sproeitimer heeft een ingebouwde transformator die moet worden aangesloten op een wisselspanningsbron. Controleer de achterkant van de sproeitimerbox voor de stroomvereisten. Lokale bouw- en elektriciteitsvoorschriften vereisen meestal dat een goedgekeurde elektrische leiding en elektrische fittingen worden gebruikt om apparatuur die aan de buitenmuur is gemonteerd op wisselstroom aan te sluiten. Controleer de lokale voorschriften. Elke permanente aansluiting moet worden gemaakt door een erkend elektricien in overeenstemming met de vereisten van de National Electrical Code en andere staats- en lokale codes.
     Deze sproeitimer heeft twee gaten aan de onderkant voor draadtoegang. Gebruik een 1/2" nippel om de sproeitimer aan te sluiten op een standaard elektrische aansluitdoos. Zowel de connector als de aansluitdoos moeten UL-gecertificeerd zijn of gelijkwaardig zijn aan IEC- of EN-normen of gelijkwaardig.
     De draad kan in de grond worden begraven; voor meer bescherming moeten draden echter door een elektrische leiding worden getrokken en ondergronds worden begraven. Wees voorzichtig om de draden niet te begraven op plaatsen waar ze in de toekomst kunnen worden beschadigd door graafwerkzaamheden of sleuvengraven.

     Sluit de sproeitimer niet aan op één fase van een driefasig stroomsysteem dat wordt gebruikt door een pomp of andere elektrische
     apparatuur.

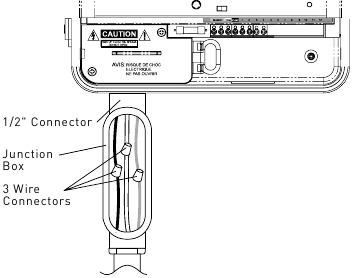

     Afbeelding 5: Een aansluitdoos gebruiken
     Opmerking: Voor buitentoepassingen wordt aanbevolen dat een gekwalificeerde elektricien de installatie voltooit in overeenstemming met de elektrische codes en voorschriften. Wanneer deze buitenshuis wordt gebruikt, is deze sproeitimer bedoeld voor gebruik met een Ground Fault Interrupter (GFI) beschermd circuit.
5. Batterij activeren
   Er is één Lithium CR2032-batterij (meegeleverd) vereist om het programma in het geheugen te bewaren tijdens stroomuitval. Jaarlijkse vervanging wordt aanbevolen.
   Verwijder de plastic strip om de vooraf geïnstalleerde batterij te activeren.

   Opmerking: De batterij alleen zal de kleppen in uw sproeisysteem niet bedienen. De sproeitimer heeft een ingebouwde transformator die moet worden aangesloten op een wisselspanningsbron.

Programmeren met Easy-Set Logic™

Een opmerking over meerdere programma's
Uw sproeitimer biedt de flexibiliteit van het gebruik van 3 onafhankelijke programma's (A, B, C). Een programma is waar u al uw sproei-instellingen opslaat. Het bestaat uit een groep stations die zijn ingesteld op specifieke starttijden en looptijden. Met meerdere programma's kunt u verschillende kleppen op verschillende dagen met verschillende looptijden laten werken. Hoewel veel toepassingen slechts één programma (A) vereisen, kan het gebruik van meerdere programma's handig zijn voor druppelgebieden, pas gezaaid gazon of roterende sproeierstations. Het gebruik van programma's om stations met vergelijkbare waterbehoeften te groeperen, maximaliseert de irrigatie-efficiëntie. Primaire programmering kan worden uitgevoerd in slechts een paar eenvoudige stappen.

Primaire programmering
Druk op [RESET] om eerdere fabrieksinstellingen te wissen

1. Klok instellen
   • Draai de draaiknop naar [SET CLOCK]
   • Druk op de [+/–] knoppen om de huidige tijd in te stellen
     Tip: Om sneller te verhogen of te verlagen, houdt u de [+] of [-] knoppen ingedrukt totdat het display overgaat in de snelle vooruitmodus.
   • Druk op de [◄ ►] knoppen om am/pm in te stellen
   • Draai de draaiknop om de tijd te accepteren
2. Datum instellen
   • Draai de draaiknop naar [SET DATE]
   • J/M/D verschijnt (knipperende letter geeft selectie aan)
   • Druk op de [+/–] knoppen om het juiste jaar in te stellen en druk vervolgens op [ENTER] of [◄ ►]
   • Druk op de [+/–] knoppen om de juiste maand in te stellen en druk vervolgens op [ENTER]
   • Druk op de [+/–] knoppen om de juiste datum in te stellen
   • Draai de draaiknop om de datum te accepteren
3. Starttijd
   • Draai de draaiknop naar [START TIME]
   • Druk op de [+/–] knoppen om de tijd te selecteren waarop u wilt dat uw besproeiing begint
     (de tijd wordt aangepast in stappen van 15 minuten)
     Het display toont

     Houd er rekening mee dat [START TIME] de tijd van de dag is waarop uw geprogrammeerde besproeiing begint. U kunt maximaal 4 starttijden instellen. Alle stations met een geprogrammeerde looptijd (hoe lang) worden opeenvolgend uitgevoerd op deze tijden
     Opmerking: Starttijden stapelen
     Wanneer een starttijd wordt ingesteld voordat het vorige programma is voltooid, wordt die starttijd "gestapeld" of vertraagd en begint deze na voltooiing van het vorige programma.
     Voorbeeld: Bill heeft net nieuw graszaad gezaaid en wil drie keer per dag water geven. Hij stelt START TIME 1 in op 5 uur, START TIME 2 op 12 uur en START TIME 3 op 17 uur.
     Hij stelt HOE VAAK ook in op INT (interval) ELKE 1 DAGEN (zie paragraaf 3, HOE VAAK).
     In de AUTO-modus zal het systeem 3 keer per dag water geven. Zodra de zoden van Bill zijn aangeslagen, kan hij de starttijden 2 en 3 WISSEN en terugkeren naar slechts één keer per dag water geven.
4. Looptijd
   • Draai de draaiknop naar [RUN TIME]

     STATION is het gebied dat door elke klep wordt besproeid. Op dit scherm wordt de RUN TIME of duur voor elk station ingesteld.
   • Druk op de [◄ ►] om een station te selecteren en druk op de [+/–] knoppen om de besproeiingsduur voor dat station in te voeren
   • Druk op [ENTER] of de [◄ ►] knoppen om naar het volgende station/klep te gaan en voer de besproeiingsduur voor elk station in
5. Hoe vaak
   • Draai de draaiknop naar [HOW OFTEN] - dit scherm geeft u de mogelijkheid om in te stellen hoe vaak u water wilt geven.
     Er zijn 3 opties beschikbaar:
   1. Dagen van de week (ma, di, wo, enz.)
   2. Intervallen (elke "X" aantal dagen)
   3. Oneven of even dagen

      Dagen van de week
   • Uw draaiknop moet op [HOW OFTEN] staan
     • Het display toont het huidige programma (A, B of C)
     • Druk op de [◄ ►] knoppen om van de ene dag naar de andere te gaan
     • Druk op [+] of [ENTER] om een dag te selecteren om water te geven. Er verschijnt een kader rond de geselecteerde dagen.
   • Om een eerder ingevoerde dag te verwijderen, drukt u op [-] of [CLEAR]
     Voorbeeld: maandag, woensdag & vrijdag
     Intervallen
   • Gebruik de [◄ ►] knoppen om naar de INTERVAL-optie "INT" te gaan
   • Druk op de [+/–] knoppen om het aantal dagen tussen de besproeiingen te selecteren
     Voorbeeld: Een interval van 1 geeft elke dag water; een interval van 3 geeft elke 3e dag water, enz.
     Oneven of even dagen
   • Gebruik de [◄ ►] knoppen om naar de ODD of EVEN dagbesproeiing te gaan
     • Druk op [+] of [ENTER]
   • Het selecteren van een andere optie of het drukken op wissen wist de vorige selectie
     Voorbeeld: Oneven: 1e, 3e, 5e, enz.
     Voorbeeld: Even: 2e, 4e, 6e, enz.
     Draai de draaiknop naar [AUTO] en dat is het!
     U hebt uw timer geprogrammeerd!
     Draai de draaiknop naar [AUTO] om uw programma te activeren

Opmerking: Als uw programma verloren gaat, zal het in de fabriek geïnstalleerde beveiligingsprogram elk station elke dag gedurende 10 minuten inschakelen
Opmerking: Uw eerdere programmering wordt niet verstoord, tenzij gewijzigd. Wees altijd bewust van het programma waarin u zich bevindt (A, B of C) wanneer u wijzigingen aanbrengt.

Uw programma bekijken en wijzigen
Als u de starttijden, looptijden of hoe vaak u water wilt geven wilt bekijken of wijzigen, volgt u gewoon de aanwijzingen voor die optie opnieuw. Nadat u een besproeiingsschema hebt bekeken of gewijzigd, vergeet dan niet om de draaiknop terug te draaien naar [AUTO] voor automatische werking.

Extra functies

Regenvertraging
Met [RAIN DELAY] kunt u uw sproeitimer gedurende een bepaalde periode uitstellen van water geven. Vertragingsinstellingen zijn 24, 48 en 72 uur.

• Draai de draaiknop naar [AUTO]

• Druk op de [RAIN DELAY] knop om de besproeiing automatisch 24 uur uit te stellen
• Als een langere regenvertraging gewenst is, drukt u op de [+/–] knoppen om de instelling te verhogen of te verlagen.
• Druk op [ENTER] of wacht 10 seconden en de geselecteerde regenvertraging begint.
• De knop [CLEAR] stopt de regenvertraging en de geplande besproeiing wordt hervat.
• Aan het einde van de geselecteerde regenvertragingstijd wordt de automatische besproeiing hervat.
• In de regenvertragingmodus schakelt het timerdisplay elke 2 seconden tussen de werkelijke tijd en de resterende uren van de vertraging

Waterbudgettering
Waterbudgettering is een eenvoudige manier om uw besproeiingsduur aan te passen aan de seizoensgebonden waterbehoeften. Waterbudgettering werkt door de besproeiingsduur voor alle stations in elk programma te verhogen of te verlagen. Druk op de [PROGRAM] knop om het programma te selecteren dat u wilt budgetteren.
Het aanpassingsbereik is van 10% tot 200% in stappen van 10%. De standaardwaarde is 100%. De budgettering blijft op het aangepaste bereik totdat u het wijzigt.
Om de budgettering in te stellen:

• Draai de draaiknop naar [BUDGETING]

• Om aan te passen, drukt u op de [+/–] knoppen, drukt u op [ENTER]
• Als u meerdere programma's (A, B of C) gebruikt, drukt u op de [PROGRAM] knop om naar het gewenste programma te gaan en de nodige aanpassingen te maken
  Voorbeeld: De besproeiingsduur van Bill is ingesteld op 60 minuten, maar het is lente, dus hij wil half zo lang water geven, dus hij stelt zijn budgettering in op 50%, zijn timer geeft nu 30 minuten water.

Handmatig water geven
Uw timer heeft de mogelijkheid om u handmatig water te laten geven zonder het vooraf ingestelde programma te verstoren.

• Draai de draaiknop naar [AUTO]

• Druk op de [MANUAL] knop. het display toont ABC en All. Na een paar seconden of door op [ENTER] te drukken, begint de timer met handmatig water geven
• Alle stations geven opeenvolgend water voor hun geprogrammeerde duur
  Opmerking: Als de looptijden niet zijn ingesteld, zal de timer geen handmatige besproeiing starten en het scherm keert terug naar de huidige tijd.
• Om een specifiek programma of stations te specificeren, drukt u op de [◄ ►] knoppen om A, B of C te selecteren.
• Druk op [ENTER] om te activeren
• Om een specifiek station te selecteren, blijft u op de [◄ ►] knoppen drukken totdat het gewenste stationsnummer verschijnt
• Druk op de [+/–] om de gewenste duur in te voeren van 1 tot 240 minuten
• Wacht 5 seconden en uw station begint
• Om handmatig water geven te stoppen, drukt u op [CLEAR]
• De timer keert terug naar uw originele automatische besproeiingsschema
  Voorbeeld: Om handmatig water te geven op station 3 gedurende vijf minuten, drukt u op de [MANUAL] knop en vervolgens op de [◄ ►] knoppen totdat u station 3 ziet; met behulp van de [+/–] knoppen stelt u de duur in op vijf minuten; druk op [ENTER].
  Opmerking: Nadat op de [MANUAL] knop is gedrukt, als er binnen 5 seconden geen selectie is gemaakt, beginnen alle stations en programma's water te geven met behulp van de geprogrammeerde RUN TIMES. Als er geen RUN TIMES zijn ingesteld, gebeurt er niets en keert het display terug naar de tijd van de dag.

Een regensensor aansluiten

• Sluit de regensensordraden aan op de bedradingsaansluitpoorten (geel van kleur) met het label "sensor"
  Opmerking: Raadpleeg de handleiding van uw regensensor voor specifieke bedradings instructies.
• Zet de sensor aan/uit-schakelaar in de "aan"-stand om de werking te starten (zie afbeelding 6)

Regensensor bypass
Deze sproeitimer is uitgerust met een sensor override "aan/uit"-schakelaar. Deze schakelaar is bedoeld voor gebruik tijdens onderhoud en reparaties, zodat de sproeitimer kan worden bediend, zelfs als de regensensor in actieve modus staat.

Als de regensensorschakelaar in de "aan"-stand staat en er geen sensor is aangesloten, zal de sproeitimer niet werken. Om de werking van de sproeitimer te hervatten, zet u de schakelaar in de uit-stand

Afbeelding 6: Een regensensor aansluiten

Pompstart & hoofdklep
Deze sproeitimer zorgt ervoor dat een hoofdklep of pomprelais werkt wanneer een station is ingeschakeld.
Opmerking: Als u een pomp activeert vanaf deze timer, moet u een pomprelais aanschaffen. Sluit vanaf het pomprelais (of de hoofdklep) de ene draad aan op de "Pomp"-aansluiting en de andere draad op de "Gemeenschappelijke" aansluiting.

De batterij vervangen
De timer vereist een CR2032 lithiumbatterij

• De batterij houdt uw programma vast in geval van stroomuitval
• De batterij zou ongeveer een jaar mee moeten gaan
• Open door de batterijlade naar rechts te schuiven
• Plaats een CR2032-batterij in het compartiment met de +-kant omhoog
• Schuif terug op zijn plaats.

  Afbeelding 7: Batterijcompartiment

  Een zwakke of ontbrekende batterij kan ervoor zorgen dat de tijd, datum en het programma worden gewist na een stroomstoring. Als dit gebeurt, moet u een volledig opgeladen batterij installeren en de timer opnieuw programmeren.
  Tip: Vervang de batterij elk jaar om verlies van programmering te voorkomen
  Opmerking: Een batterij alleen zal de kleppen in uw besproeiings systeem niet bedienen. De sproeitimer heeft een ingebouwde transformator die moet worden aangesloten op een AC-lijnspanning.

Referentie

Probleemoplossing

HULP

1-800-488-6156 of 1-801-299-5555
www.orbitonline.com
Neem voordat u deze sproeitimer terugbrengt naar de winkel contact op met de technische dienst van Orbit^® op: 1-800-488-6156, 1-801-299-5555 Vermeldingen

VERMELDINGEN

De sproeitimer is getest volgens de UL-50-norm & is ETL^®-vermeld.
Toepasselijke internationale modellen zijn CSA^® en CE^® goedgekeurd.
Dit digitale apparaat van klasse B voldoet aan de Canadese ICES-003.
Ontkoppeling: Type 1Y
Normale vervuilingssituatie.
Het netsnoer van deze regelaar kan alleen worden vervangen door de fabrikant of zijn erkende servicevertegenwoordiger.

MERKENRECHTEN

WaterMaster^® is een geregistreerd handelsmerk van Orbit^® Irrigation Products, Inc. De informatie in deze handleiding is voornamelijk bedoeld voor de gebruiker die een irrigatieschema opstelt en dat schema invoert in de sproeitimer. Dit product is bedoeld om te worden gebruikt als een automatische sproeitimer voor het activeren van 24 VAC irrigatiekleppen, zoals beschreven in deze handleiding.

GARANTIE EN VERKLARING

Orbit^® Irrigation Products, Inc. garandeert haar klanten dat haar producten vrij zijn van defecten in materialen en vakmanschap gedurende een periode van zes jaar vanaf de datum van aankoop.
We zullen het defecte onderdeel of de defecte onderdelen die bij normaal gebruik en onderhoud defect blijken te zijn, gedurende een periode van maximaal zes jaar na aankoop kosteloos vervangen (aankoopbewijs vereist).
We behouden ons het recht voor om het defecte onderdeel te inspecteren voordat het wordt vervangen.
Orbit^® Irrigation Products, Inc. is niet verantwoordelijk voor gevolgschade of incidentele kosten of schade veroorzaakt door het falen van het product. De aansprakelijkheid van Orbit^® onder deze garantie is uitsluitend beperkt tot de vervanging of reparatie van defecte onderdelen.
Om gebruik te maken van uw garantie, stuurt u het apparaat terug naar uw dealer met een kopie van de aankoopbon.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

Veranderingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer aan te zetten, wordt de gebruiker aangeraden de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of zwakke personen zonder toezicht. Jonge kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Referenties

• Slim besproeien, sprinkler- en druppelsystemen | Orbit Irrigation – OrbitOnline

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Orbit Sprinkler 57894 Handleiding

Beschikbare talen
