Orbit 57896 - Timer Snelstartgids

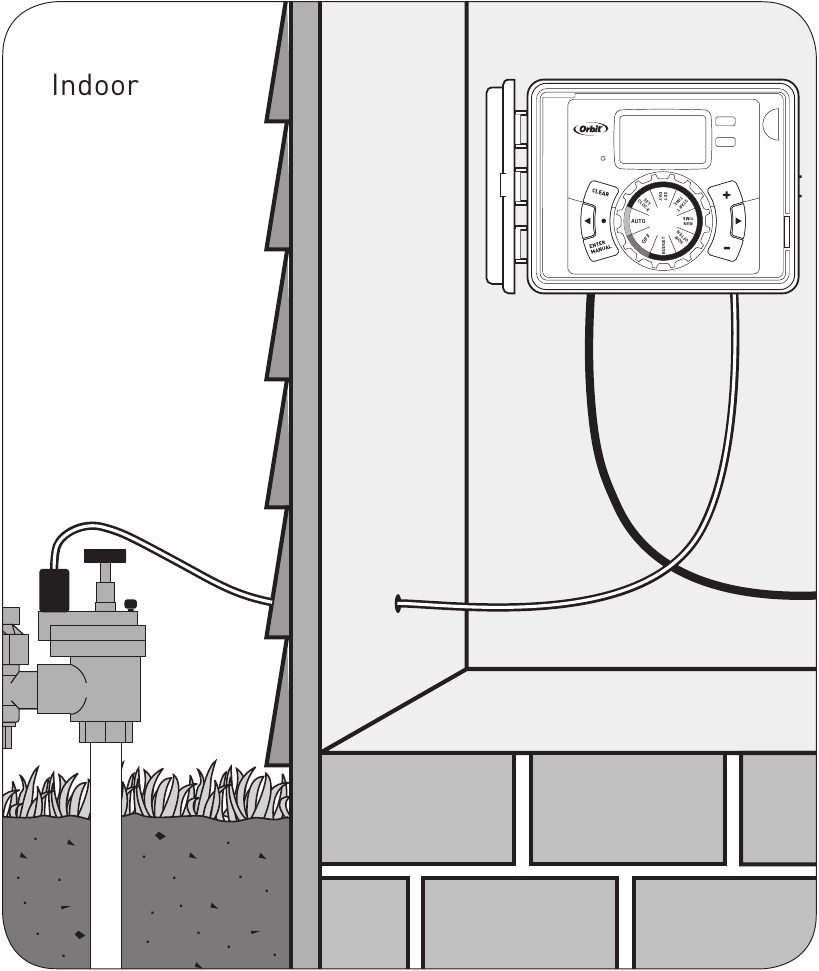

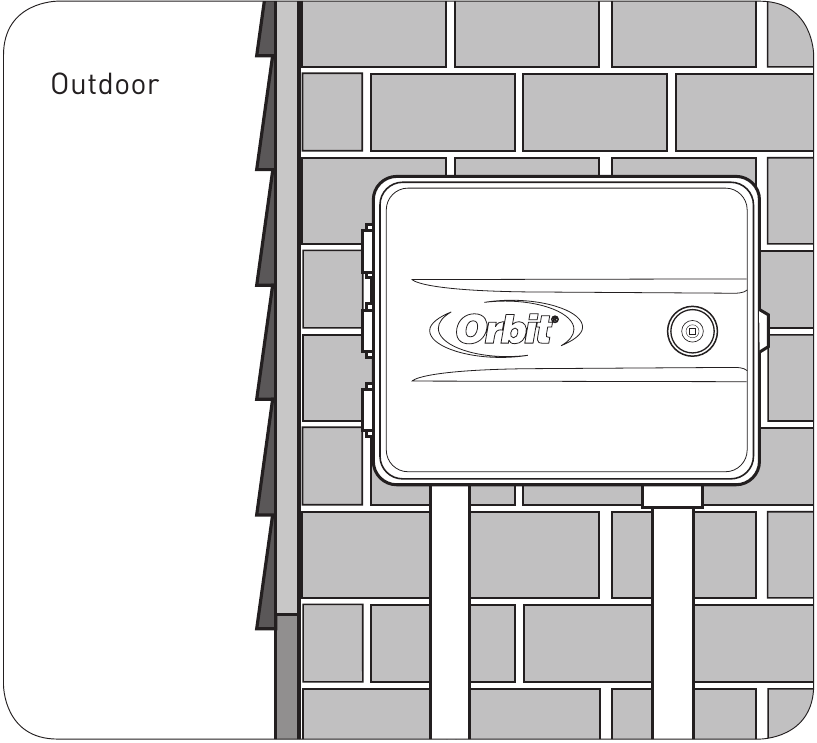

LOCATIE SELECTEREN

Schoon, droog en uit direct zonlicht

Houd 23 cm ruimte vrij voor de draaideur

--- Of ---

Controleer de staats- en lokale voorschriften. Orbit raadt aan om een erkende elektricien te gebruiken voor de buitenbekabeling van de timer.

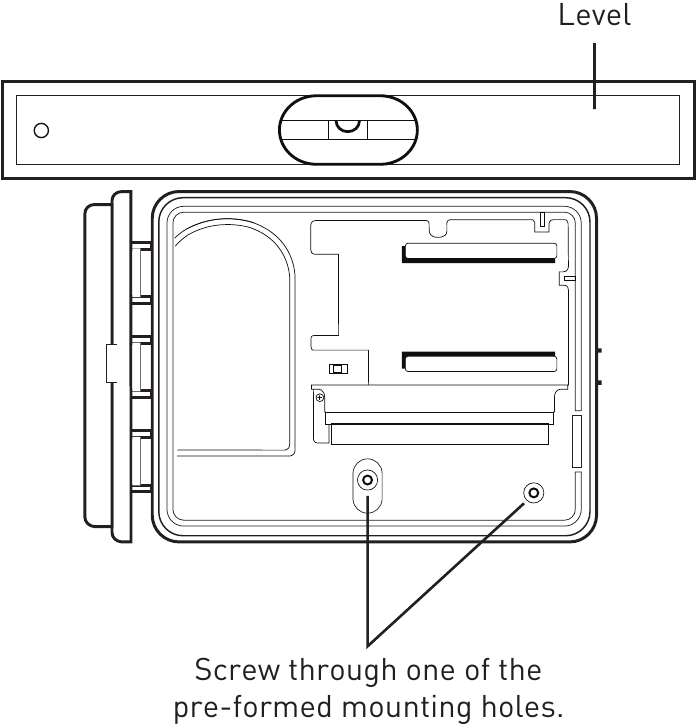

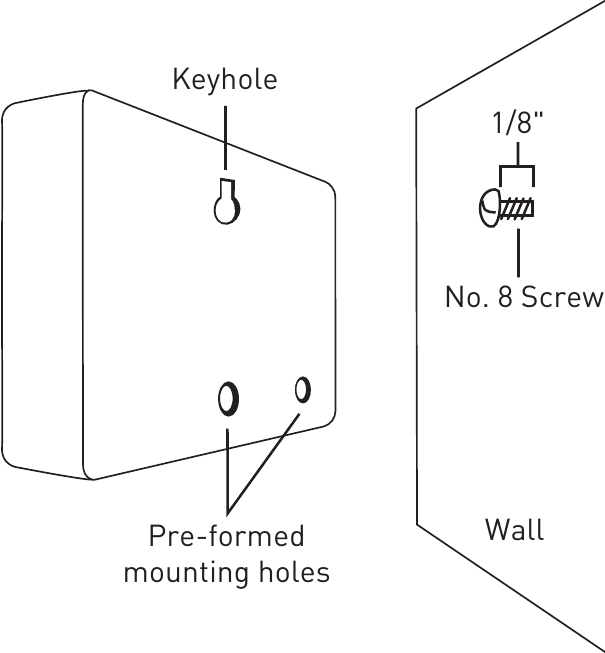

TIMER MONTEREN

Gebruik de meegeleverde montagesjabloon om de schroeflocaties te markeren.

Hang de timer aan de schroef met behulp van het sleutelgat.

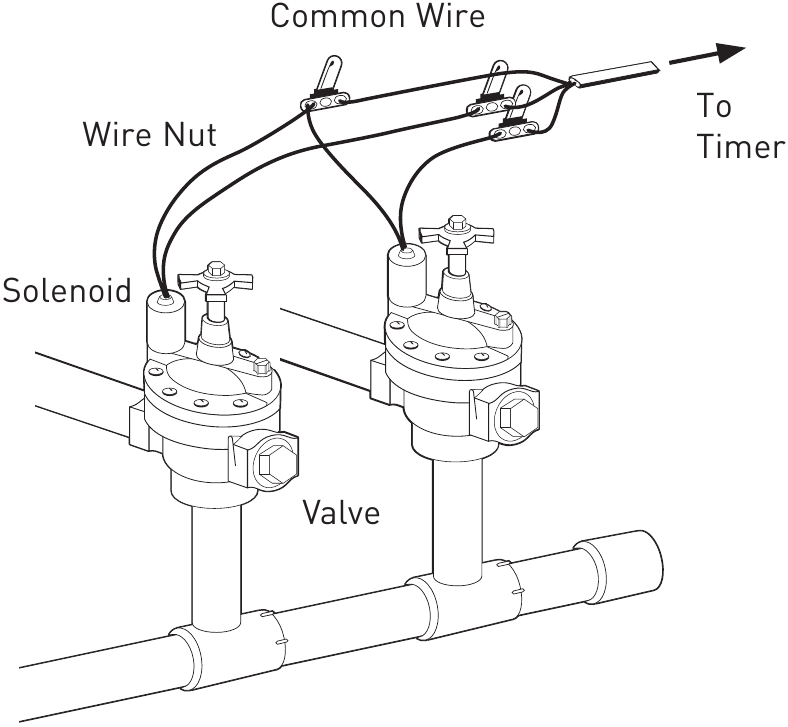

SLUIT SPROEIERVENTIELEN AAN OP DE TIMERDRAADEN

Sluit een van de twee draden van elk ventiel aan op de gemeenschappelijke draad die naar de timer leidt (meestal wit).
Sluit de andere draad van elk ventiel aan op een van de gekleurde draden die naar de timer leiden.

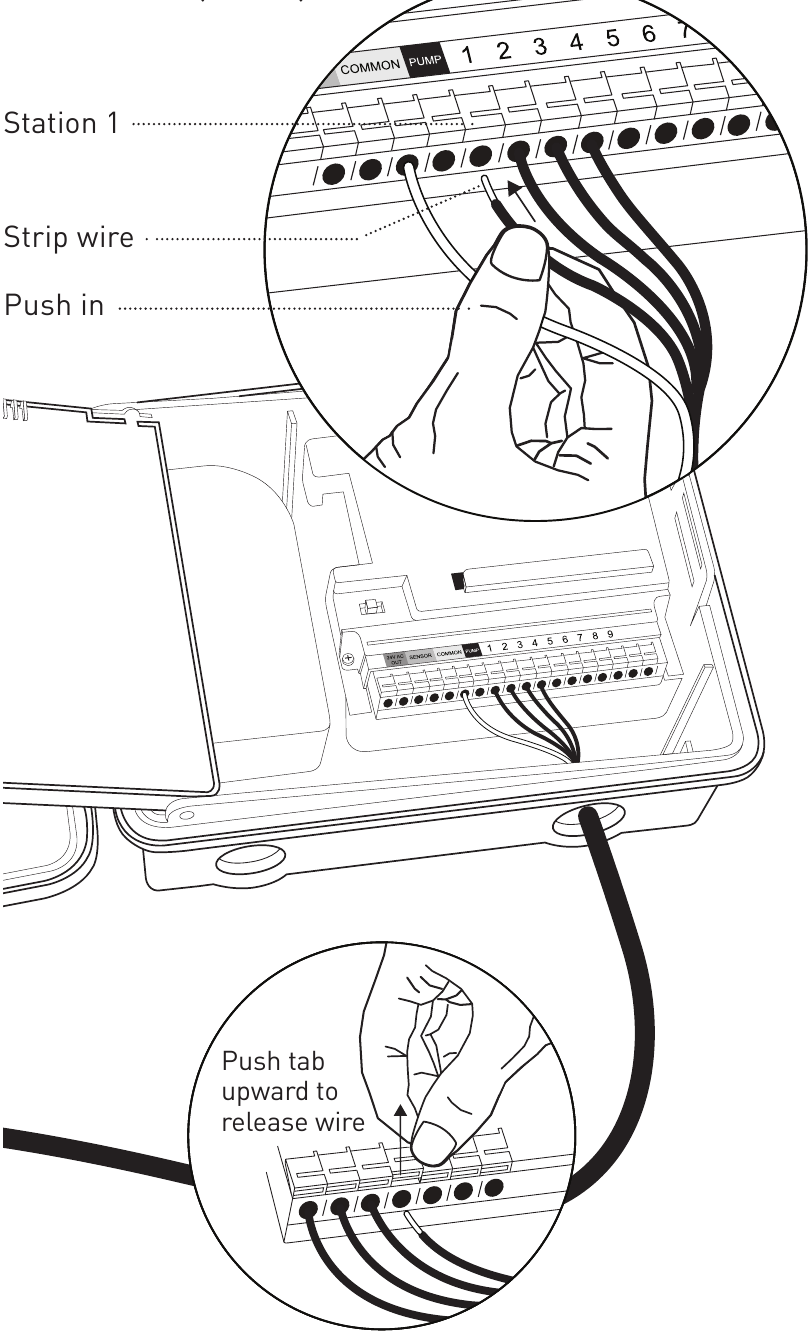

VENTIELDRAAD AANSLUITEN OP AANSLUITKLEM

Sluit de stroombron pas aan nadat u de ventielen op de timer hebt aangesloten

Sluit slechts één ventiel aan op elke aansluitklem (station)

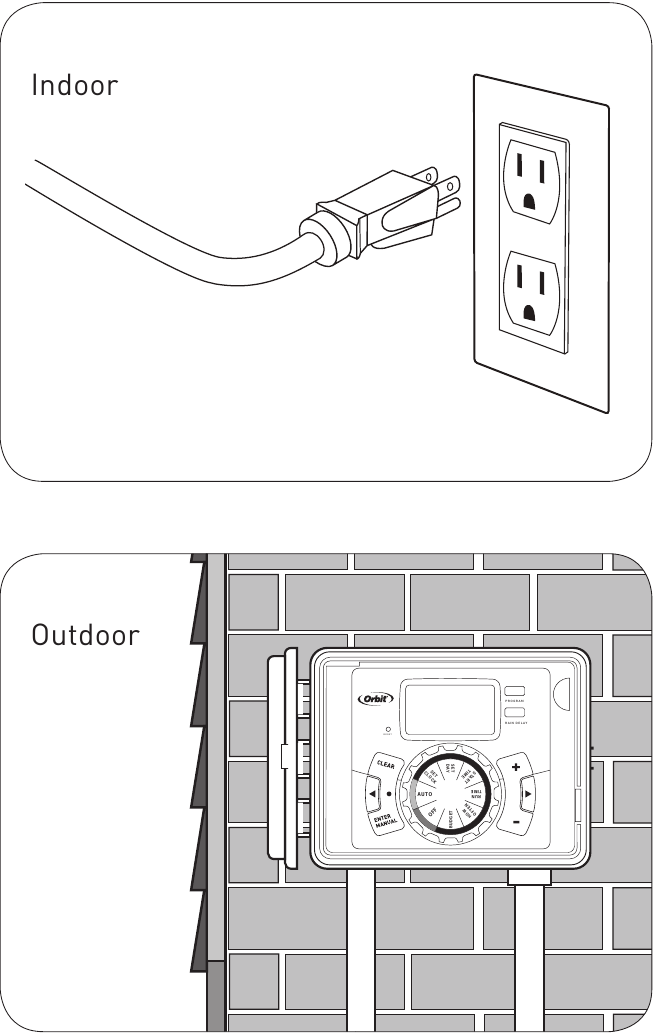

AANSLUITEN OP ELEKTRISCHE VOEDING

Zie de handleiding voor instructies voor buitenbekabeling

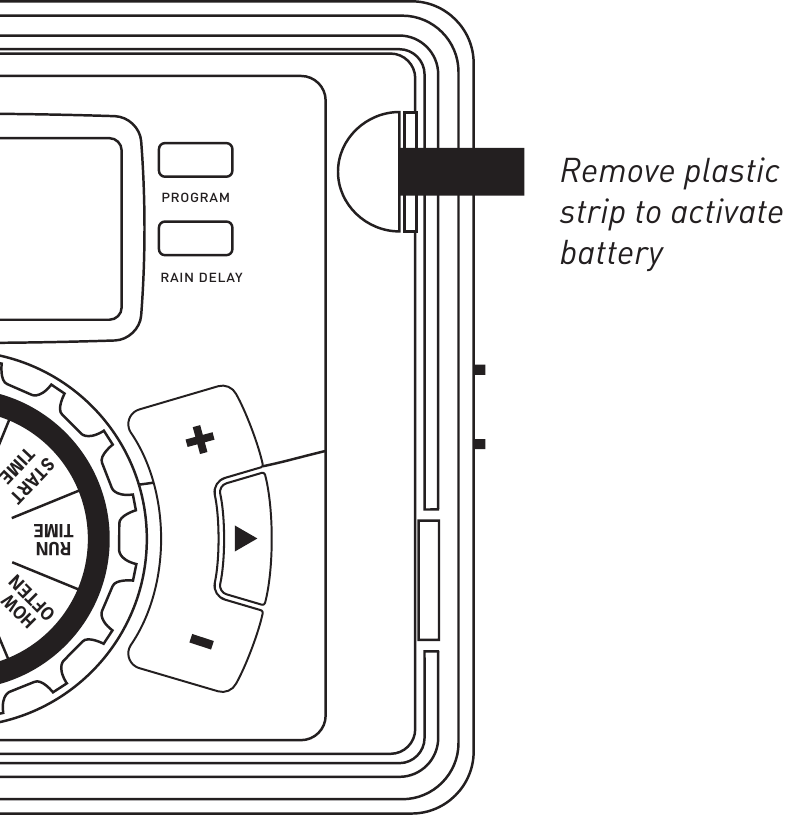

BATTERIJ ACTIVEREN

Eén Lithium CR2032-batterij (meegeleverd) is vereist om het programma in het geheugen te bewaren tijdens stroomuitval. Jaarlijkse vervanging wordt aanbevolen.

Verwijder de plastic strip om de vooraf geïnstalleerde batterij te activeren.

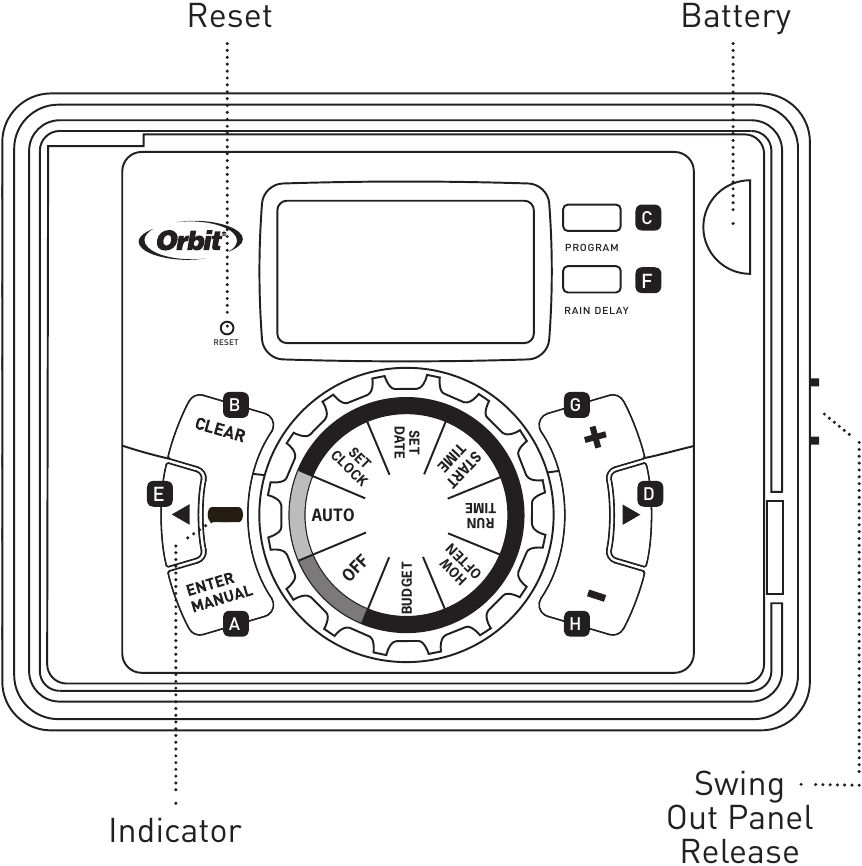

Knopfunctie

1. ENTER - om een nieuwe instelling te bevestigen
   MANUAL (Handmatig) - om handmatig te sproeien
2. CLEAR (Wissen) - om een instelling te wissen
3. PROGRAM - om te schakelen tussen programma's - A, B en C
4. ARROW [] - om naar de volgende instelling / sproeistation te gaan of om naar andere programma's/instellingen te gaan
5. ARROW [] - om terug te gaan naar de vorige instelling / sproeistation of om naar andere programma's/instellingen te gaan
6. RAIN DELAY - om de werking 24-72 uur te pauzeren vanwege regen of andere factoren
7. [+] - om een numerieke instelling te verhogen
8. [-] - om een numerieke instelling te verlagen

Functie draaiknop positie

9. AUTO - Sproeimodus
10. SET CLOCK - Kalender en kloktijd instellen
11. SET DATE - Jaar, maand en dag
12. START TIME - Tijd instellen om te beginnen met sproeien
13. RUN TIME - Sproeitijd instellen voor elk station
14. HOW OFTEN - Frequentie van sproeidagen instellen
15. BUDGET - Algemene besproeiing aanpassen als percentage
16. OFF - Alle stations uitschakelen

TIMER PROGRAMMEREN

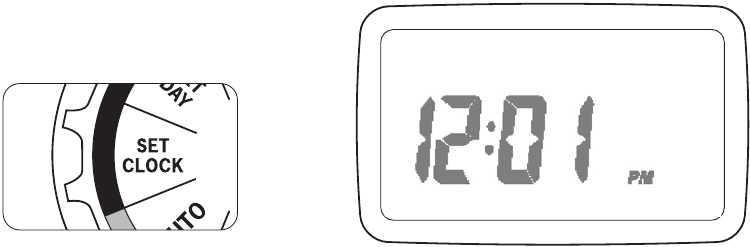

1. Huidige tijd instellen (bijv. pacific, mountain standard)
   Draai de knop om de klok in te stellen en voer de huidige tijd in (+/-)

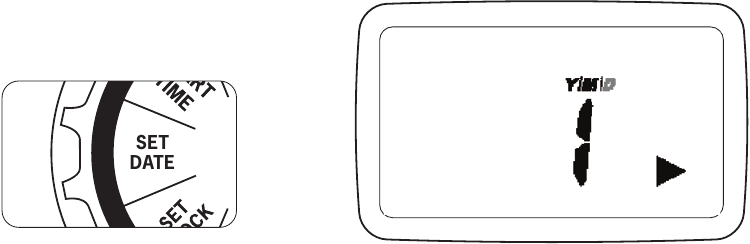

2. Datum instellen

   Draai de knop om de datum in te stellen en voer de huidige datum in (+/-) (enter of pijlen gaan verder)
3. Starttijd instellen om te beginnen met sproeien

   Draai de knop naar de START TIME-positie. Voer één starttijd in met behulp van de + of –-knoppen, gevolgd door de ENTER-knop.
   Opmerking: Extra starttijden invoeren – Raadpleeg uw handleiding als u wilt dat uw sproeiers meerdere keren per dag hetzelfde gebied besproeien.

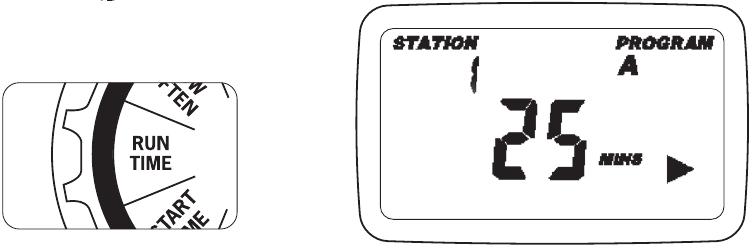

4. Selecteer de sproeiduur die is ingesteld voor elk station en druk vervolgens op enter

   Draai de knop om de sproeiduur in te stellen voor elk station (+/-) (enter of pijl om tussen stations te bewegen)

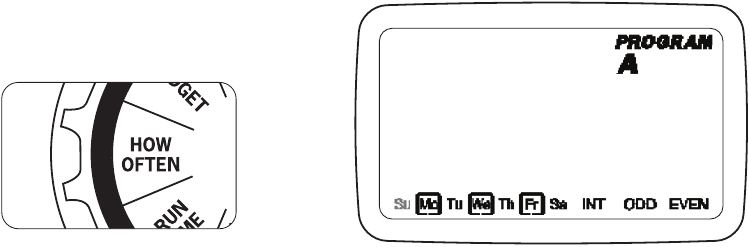

5. Sproeidagen of interval instellen

   Draai de knop naar "how often" (hoe vaak) om de sproeidagen te selecteren (pijlen om te bewegen en enter om te selecteren)

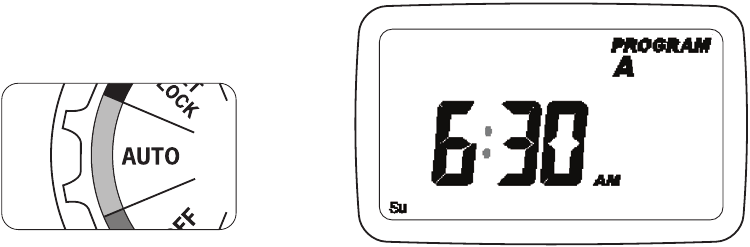

6. Automatische modus instellen

   Draai de knop naar auto&mdashu heeft uw timer geprogrammeerd!

VEREISTE GEREEDSCHAPPEN:
Kruiskopschroevendraaier
Draadstrippers

PN 57896-50 rB
