Orbit 57896-50 RJ - Snelstartgids voor de timer

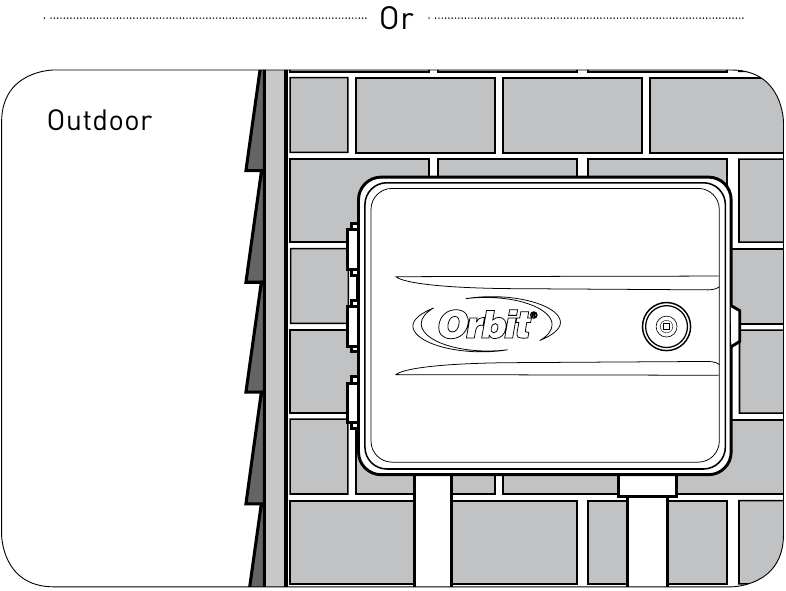

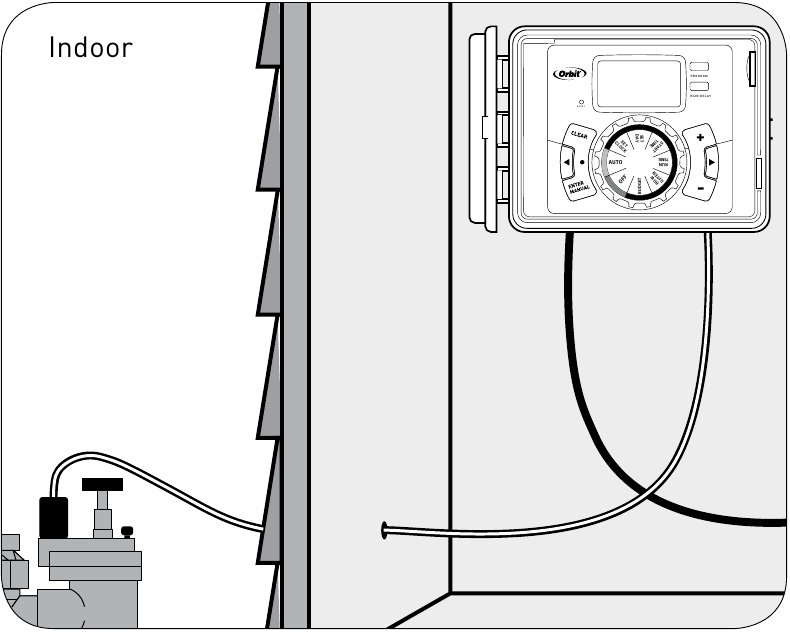

LOCATIE SELECTEREN

VEREISTE GEREEDSCHAPPEN:
Kruiskopschroevendraaier, draadstrippers

Schoon, droog en buiten direct zonlicht
Houd 23 cm ruimte vrij voor de draaideur

Controleer de lokale en landelijke wetgeving. Orbit adviseert om een erkende elektricien te gebruiken voor de buitenbekabeling van de timer.

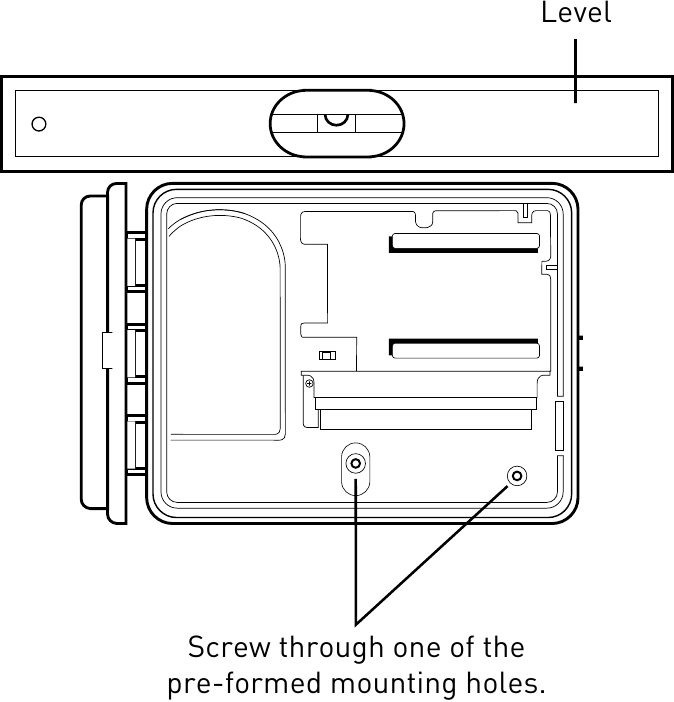

TIMER MONTEREN

Gebruik de meegeleverde montagesjabloon om de schroeflocaties te markeren.

Hang de timer met het sleutelgat aan de schroef.

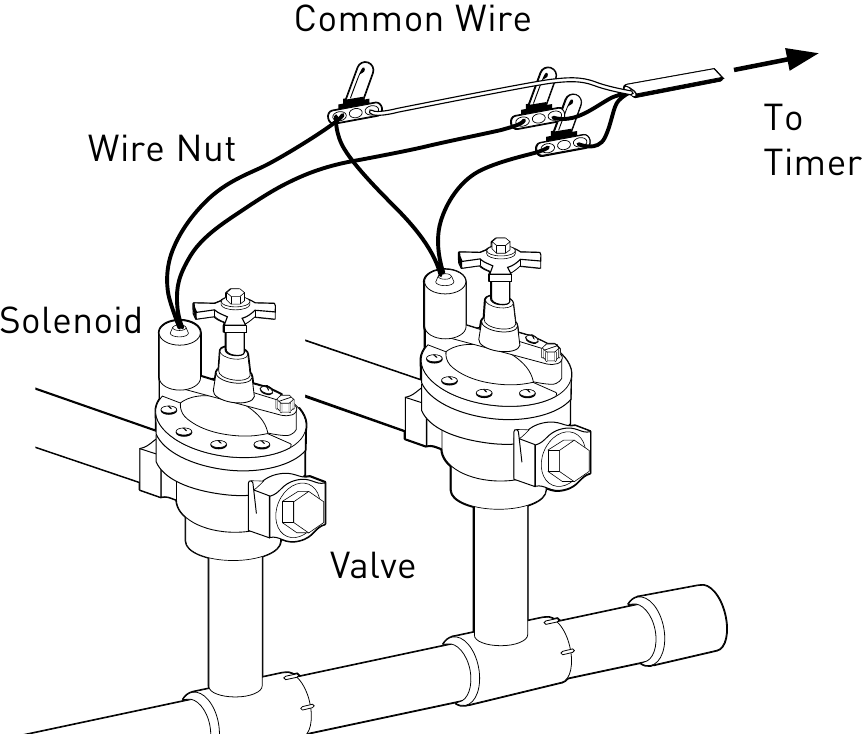

SLUIT DE SPROEIERVENTIELEN AAN OP DE TIMERBEDRADING

Sluit een van de twee draden van elk ventiel aan op de gemeenschappelijke draad die naar de timer leidt (meestal wit).
Sluit de andere draad van elk ventiel aan op een van de gekleurde draden die naar de timer leiden.

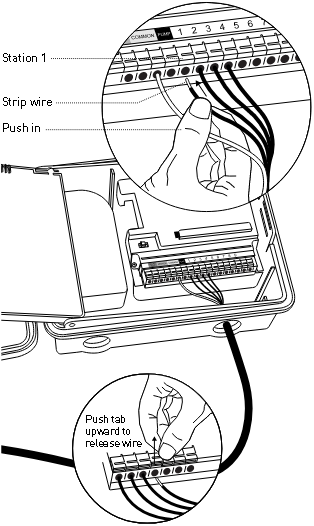

SLUIT DE VENTIEL DRAAD AAN OP DE AANSLUITING

Sluit de stroombron pas aan nadat u de ventielen op de timer hebt aangesloten. Sluit slechts één ventiel aan op elke aansluiting (station).

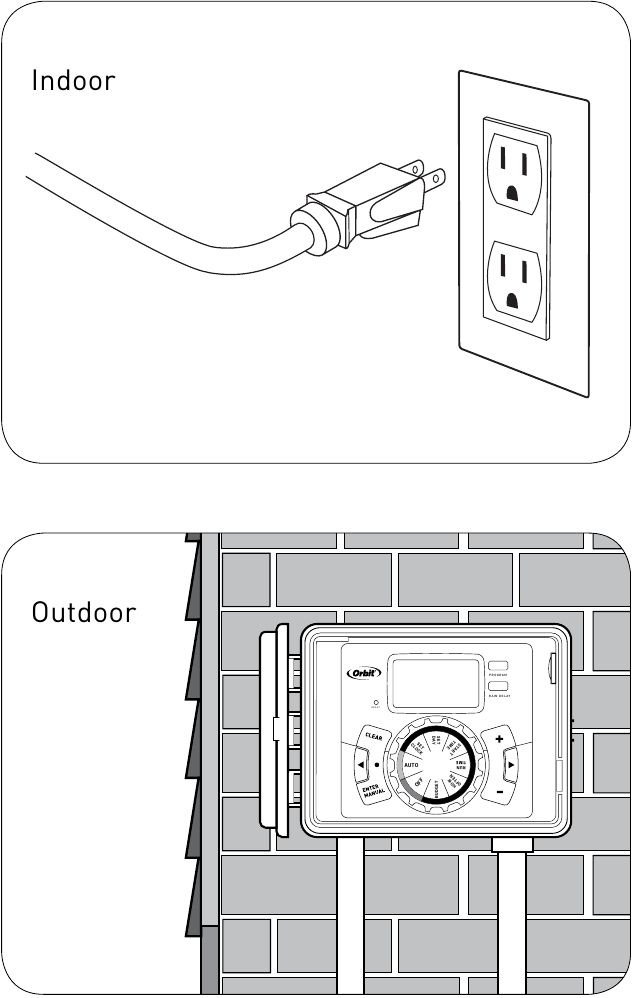

AANSLUITEN OP ELEKTRISCHE VOEDING

Zie de handleiding voor instructies over buitenbedrading

ACTIVEER DE BATTERIJ

Er is één Lithium CR2032-batterij (meegeleverd) nodig om het programma in het geheugen te bewaren bij stroomuitval. Jaarlijkse vervanging wordt aanbevolen.
Verwijder de plastic strip om de vooraf geïnstalleerde batterij te activeren.


BATTERIJWAARSCHUWING: Gevaar voor chemische brandwonden. Houd batterijen uit de buurt van kinderen.
Dit product bevat een lithium knoopcelbatterij. Als een nieuwe of gebruikte knoopcelbatterij wordt ingeslikt of in het lichaam terechtkomt, kan dit ernstige interne brandwonden veroorzaken en binnen twee uur tot de dood leiden. Zorg er altijd voor dat het batterijcompartiment volledig is afgesloten. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product, verwijder de batterij en houd het uit de buurt van kinderen. Als u denkt dat de batterij is ingeslikt of in een deel van het lichaam is geplaatst, zoek dan onmiddellijk medische hulp. De batterij moet op de juiste manier worden afgevoerd en uit de buurt van kinderen worden gehouden. Zelfs gebruikte batterijen kunnen letsel veroorzaken.

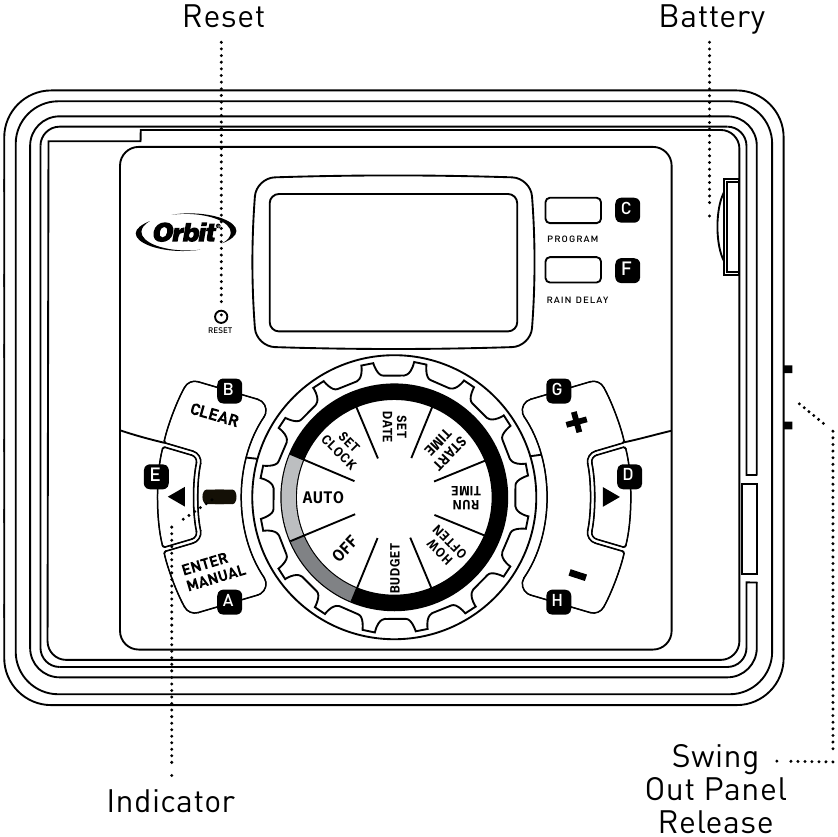

Knopfunctie

1. ENTER - Om een nieuwe instelling te bevestigen
   MANUAL (Handmatig) - Om handmatig water te geven
2. CLEAR (Wissen) - Om een instelling te wissen
3. PROGRAM (Programma) - om tussen programma's te schakelen - A, B en C
4. ARROW (Pijl) [ ] - Om naar de volgende instelling / watergeefstation te gaan of naar andere programma's/instellingen te verplaatsen
5. ARROW (Pijl) [ ] - Om terug te gaan naar de vorige instelling / watergeefstation of naar andere programma's/instellingen te verplaatsen
6. RAIN DELAY (Regenvertraging) - Om de werking gedurende 24-72 uur te pauzeren vanwege regen of andere factoren
7. [ + ] - Om een numerieke instelling te verhogen
8. [ - ] - Om een numerieke instelling te verlagen

Draaiposities functies

1. AUTO - Watergeefmodus
2. SET CLOCK (Klok instellen) - Kalender en kloktijd instellen
3. SET DATE (Datum instellen) - Jaar, maand en dag
4. START TIME (Starttijd) - Tijd instellen om met water geven te beginnen
5. RUN TIME (Looptijd) - Watergeefduur voor elk station instellen
6. HOW OFTEN (Hoe vaak) - Frequentie van watergeefdagen instellen
7. BUDGET (Budget) - Algehele watergift aanpassen als percentage
8. OFF (Uit) - Alle stations uitschakelen

TIMER PROGRAMMEREN

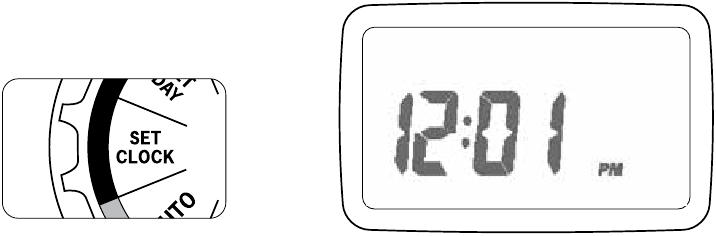

1. Huidige tijd instellen (bijv. pacific, mountain standard)
   Draai de knop om de klok in te stellen en voer de huidige tijd in (+/-)

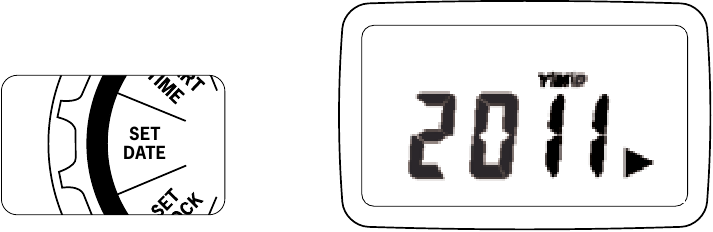

2. Datum instellen
   • Draai de knop naar SET DATE (DATUM INSTELLEN) om het jaar, de maand en de dag in te voeren.
   • Gebruik de (+/-) knop om het jaar te selecteren.
   • Druk op [ENTER] om door te gaan naar de maand en de dag.

3. Starttijd instellen
   Tijd om met water geven te beginnen
   • Draai de knop naar de START TIME (STARTTIJD) positie.
   • Voer één starttijd in met de (+/-) knop.
   • Druk op de [ENTER]-knop om op te slaan.

     Opmerking: Extra starttijden – Extra starttijden kunnen worden ingevoerd als u wilt dat uw sproeiers meerdere keren per dag hetzelfde gebied water geven.
4. Watergeefduur selecteren
   Stel voor elk station in en druk op enter
   Draai de knop naar de looptijd en voer de watergeefduur in (+/- ) voor elk station ([ENTER] of [PIJL] om tussen stations te bewegen).

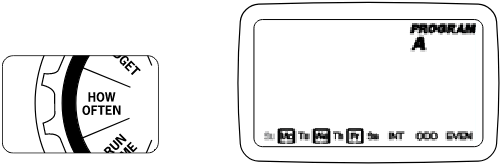

5. Watergeefdagen of interval instellen
   Draai de knop naar hoe vaak om de watergeefdagen te selecteren ([PIJLEN] om te bewegen en [ENTER] om te selecteren).

   Om water te geven op oneven of even dagen of om water te geven met behulp van intervallen dagen, download de volledige handleiding "Outdoor Swing Panel Timer" (op www.orbitonline.com) voor instructies.

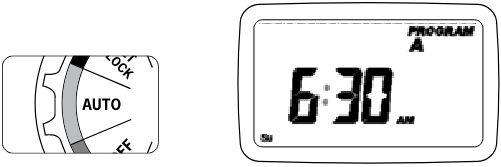

6. Automatische modus instellen
   Draai de knop naar AUTO—u heeft uw timer geprogrammeerd!


EXTRA FUNCTIES

REGENVERTRAGING

• Draai de knop naar AUTO en druk op de [RAIN DELAY]-knop (REGENVERTRAGING).
• Druk op de [+/-] om 24, 48 of 72 uur te selecteren.
• Druk op [ENTER] om te beginnen.
• Druk op [CLEAR] (WISSEN) om de regenvertraging te annuleren.


HANDMATIG WATER GEVEN

Uw timer heeft de mogelijkheid om u handmatig water te laten geven zonder het vooraf ingestelde programma te verstoren.

Om alle stations te laten draaien met de voorgeprogrammeerde duur

• Draai de knop naar AUTO.
• Druk op de [MANUAL]-knop (HANDMATIG). Het display toont A B en ALL (ALLE).
• Druk op [ENTER] (of wacht een paar seconden) om handmatig water te geven. Alle stations zullen achtereenvolgens water geven voor hun geprogrammeerde duur.

Om een specifiek station voor een bepaalde tijd te laten draaien

• Draai de knop naar AUTO.
• Druk op de [MANUAL]-knop (HANDMATIG).
• Druk op de []-knoppen totdat het gewenste stationsnummer verschijnt.
• Druk op de [+/–] om de gewenste duur in te voeren.
• Druk op [ENTER] (of wacht een paar seconden) om handmatig water te geven. Om handmatig water geven te stoppen, drukt u op [CLEAR] (WISSEN).

Opmerking: Nadat op de [MANUAL]-knop (HANDMATIG) is gedrukt, als er niet binnen 5 seconden een selectie wordt gemaakt, zullen alle stations en programma's beginnen met water geven met behulp van de geprogrammeerde LOOPTijden. Als er geen LOOPTijden zijn ingesteld, gebeurt er niets en keert het display terug naar de tijd van de dag.

BACK-UP BATTERIJ

Uw timer heeft een CR2032-lithiumbatterij nodig om uw programma te behouden in geval van stroomuitval.
Tip: De batterij moet elk jaar worden vervangen om verlies van programmering te voorkomen.

BATTERIJWAARSCHUWING: Gevaar voor chemische brandwonden. Houd batterijen uit de buurt van kinderen.
Dit product bevat een lithium knoopcelbatterij. Als een nieuwe of gebruikte knoopcelbatterij wordt ingeslikt of in het lichaam terechtkomt, kan dit ernstige interne brandwonden veroorzaken en binnen twee uur tot de dood leiden. Zorg er altijd voor dat het batterijcompartiment volledig is afgesloten. Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product, verwijder de batterij en houd het uit de buurt van kinderen. Als u denkt dat de batterij is ingeslikt of in een deel van het lichaam is geplaatst, zoek dan onmiddellijk medische hulp. De batterij moet op de juiste manier worden afgevoerd en uit de buurt van kinderen worden gehouden. Zelfs gebruikte batterijen kunnen letsel veroorzaken.
Opmerking: Een batterij alleen zal de kleppen in uw sproeisysteem niet bedienen. De transformator van de sproeiertimer moet worden aangesloten op een wisselstroombron.

DOWNLOAD DE ORBIT B-HYVE LITE APP

Laat de Orbit B-hyve Lite-app het giswerk wegnemen bij het programmeren van uw sproeiertimer.
Download de "Orbit B-hyve Lite"-app.
Na het downloaden begeleidt de app u bij het instellen van een account en het invoeren van informatie over uw landschap.

B-HYVE LITE APP FUNCTIES

Weerswaarschuwingen
Weerswaarschuwingsmeldingen op uw smartapparaat bieden suggesties voor het activeren van de regenvertraging of het aanpassen van de programmering.

Programmeringsaanbevelingen
Met behulp van historische lokale weergegevens en informatie over uw landschap, zal de B-hyve Lite-app maandelijkse programmeringsaanbevelingen doen die zijn aangepast aan uw tuin.

Water Audit
Voer uw eigen wateraudit uit — de tool in de app maakt tot 50% besparing op waterverbruik mogelijk — wateropvangbeker-tool.

Bespaar water en geld
Op basis van historische weergegevens voor uw postcode ontvangt u aanbevelingen over hoe u uw timer kunt programmeren voor optimale watergift gedurende het seizoen, waardoor u water en geld bespaart.

Zone-identiteit
Geef elke watergeefzone een naam en foto, zodat u elk van uw watergebieden gemakkelijk kunt identificeren.

*Upgrade eenvoudig naar de B-hyve WiFi-sproeiertimer en maak slim water geven automatisch, terwijl u de controle over uw sproeiertimer overal ter wereld behoudt. De Orbit WiFi-timer communiceert met de B-hyve-cloud en past automatisch uw sproeierprogrammering aan gedurende het watergeefseizoen. B-hyve WiFi-timers zijn EPA WaterSense-gecertificeerd en komen mogelijk in aanmerking voor kortingen in uw regio.
**De easy-set-logic-timer is niet wifi-enabled. De B-hyve Lite-app biedt programmeerinstellingen en aanpassingen die u handmatig kunt invoeren om uw watergeefprestaties mogelijk te verbeteren.

HULP

1-800-488-6156 of 1-801-299-5555
www.orbitonline.com
Neem contact op met Orbit^® voordat u deze sproeiertimer terugbrengt naar de winkel.
Technische dienst op: 1-800-488-6156, 1-801-299-5555.

AANBIEDINGEN

De sproeiertimer is getest volgens de UL60730-norm en is ETL^®-gecertificeerd.
Geschikte internationale modellen zijn CSA^® en CE^® goedgekeurd.
Dit digitale apparaat van klasse B voldoet aan de Canadese ICES-003.
Ontkoppeling: Type 1Y
Ingang: 120V, 60Hz, 0,2A; Uitgang: 26V, 5OOmA
Nominale impulsspanning: 2500V
Vervuilingsgraad: 2
Het netsnoer van deze regelaar mag alleen worden vervangen door de fabrikant of zijn erkende servicevertegenwoordiger.

LET OP

De informatie in deze handleiding is primair bedoeld voor de gebruiker die een watergeefschema opstelt en dat schema in de sproeiertimer invoert. Dit product is bedoeld om te worden gebruikt als een automatische sproeiertimer voor het activeren van 24 VAC-irrigatiekleppen, zoals beschreven in deze handleiding.
