Orbit 57594-50 RB - Snelstartgids voor timer

BENODIGDE GEREEDSCHAPPEN

• Phillips Schroevendraaier
• Striptang

Let op: De snelstartgids is bedoeld om u te helpen snel aan de slag te gaan met uw nieuwe timer. Het bevat basisinstallatie- en programmeerhulp. Voor meer gedetailleerde en geavanceerde instructies kunt u de volledige handleiding "Easy Dial Timer" downloaden op www.orbitonline.com

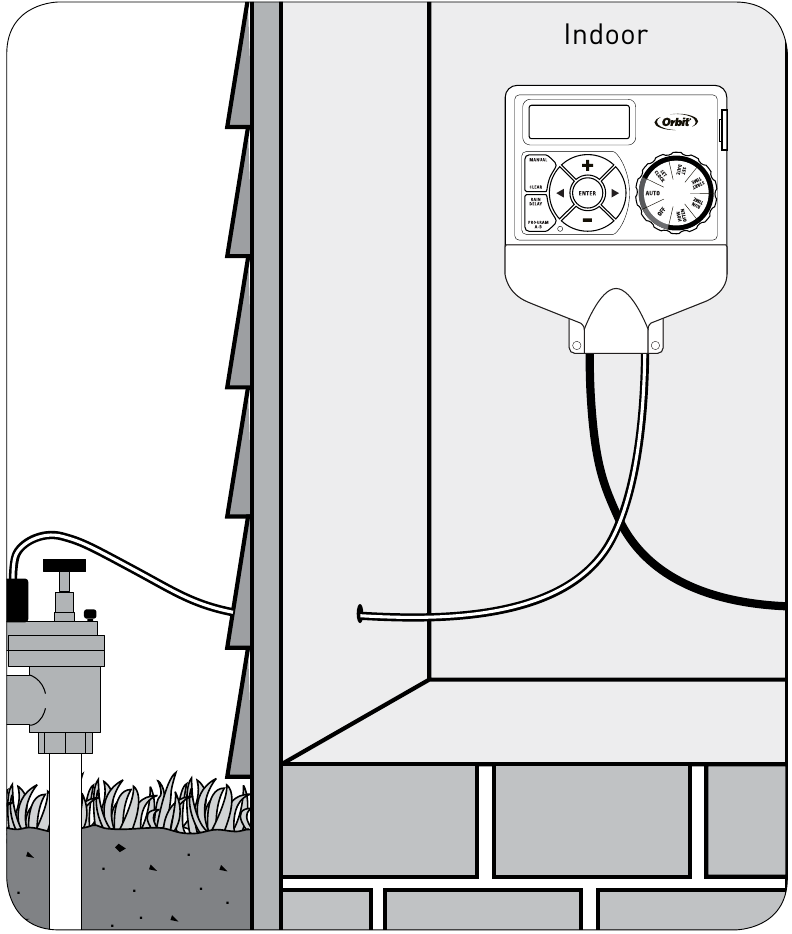

LOCATIE SELECTEREN

Schoon, droog en buiten direct zonlicht.

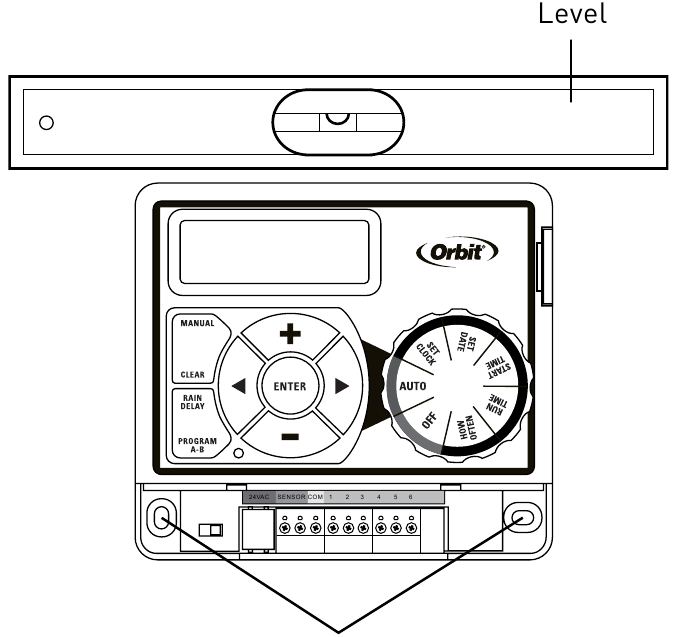

TIMER MONTEREN

Gebruik de meegeleverde montagesjabloon om de schroeflocaties te markeren.

Hang de timer aan de schroef met behulp van het sleutelgat.

Draai de schroef vast door een van de voorgevormde montagegaten.

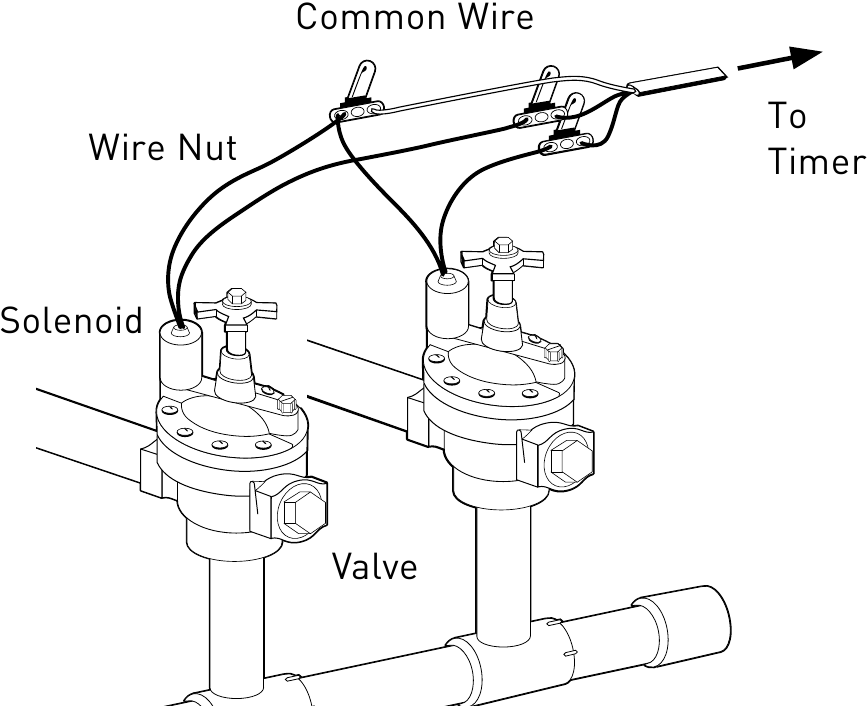

SLUIT SPROEIERKLEPPEN AAN OP TIMERBEDRADING

Sluit een van de twee draden van elke klep aan op de gemeenschappelijke draad die naar de timer leidt (meestal wit). Sluit de andere draad van elke klep aan op een van de gekleurde draden die naar de timer leiden.

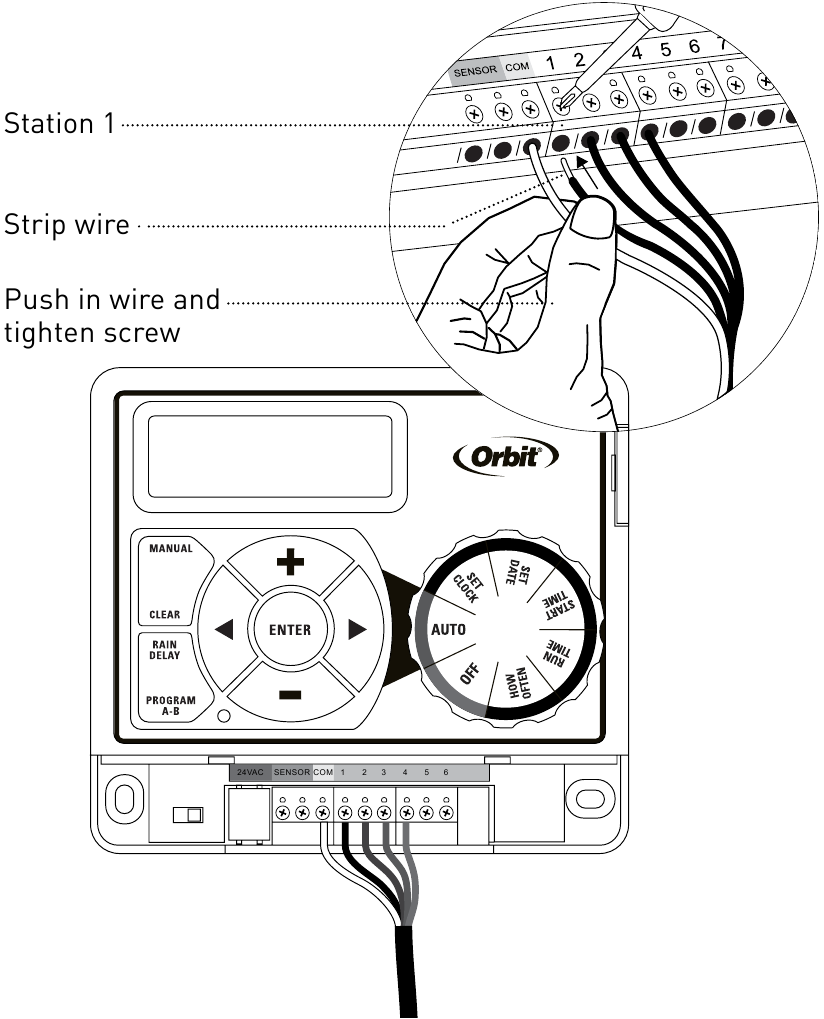

KLEPDRAAD AANSLUITEN OP AANSLUITING

Sluit de stroombron pas aan nadat de kleppen op de timer zijn aangesloten.

Sluit slechts één klep aan op elke aansluiting (station).

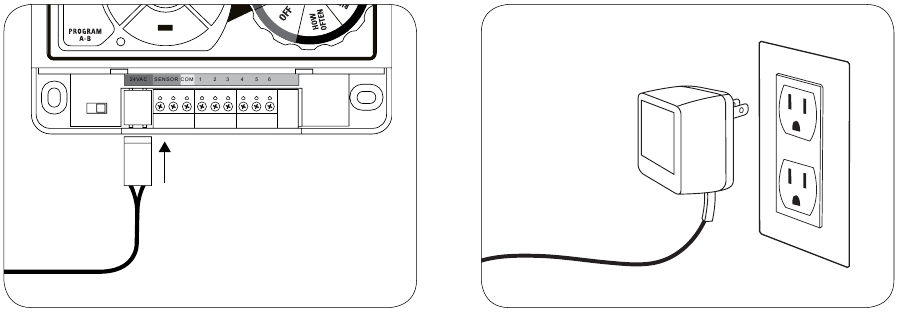

AANSLUITEN OP ELEKTRISCHE STROOM

Bevestig de stroomconnector aan de 24VAC-stekker op de timerbedradingsaansluiting.

BATTERIJ ACTIVEREN

Eén Lithium CR2032-batterij (meegeleverd) is vereist om het programma in het geheugen te bewaren bij stroomuitval. Jaarlijkse vervanging wordt aanbevolen.

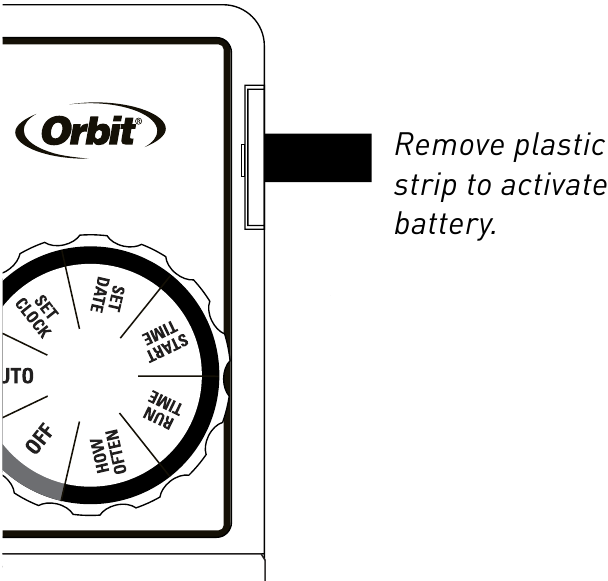

Verwijder de plastic strip om de vooraf geïnstalleerde batterij te activeren.

BATTERIJ WAARSCHUWING: Gevaar voor chemische brandwonden. Houd batterijen uit de buurt van kinderen.
Dit product bevat een lithium knoopcelbatterij. Als een nieuwe of gebruikte knoopcelbatterij wordt ingeslikt of in het lichaam terechtkomt, kan dit ernstige interne brandwonden veroorzaken en binnen twee uur tot de dood leiden. Sluit het batterijvak altijd volledig af. Als het batterijvak niet goed sluit, stop dan met het gebruik van het product, verwijder de batterij en houd deze uit de buurt van kinderen. Als u denkt dat de batterij is ingeslikt of in een deel van het lichaam is geplaatst, zoek dan onmiddellijk medische hulp. De batterij moet op de juiste manier worden afgevoerd en uit de buurt van kinderen worden gehouden. Zelfs gebruikte batterijen kunnen letsel veroorzaken.

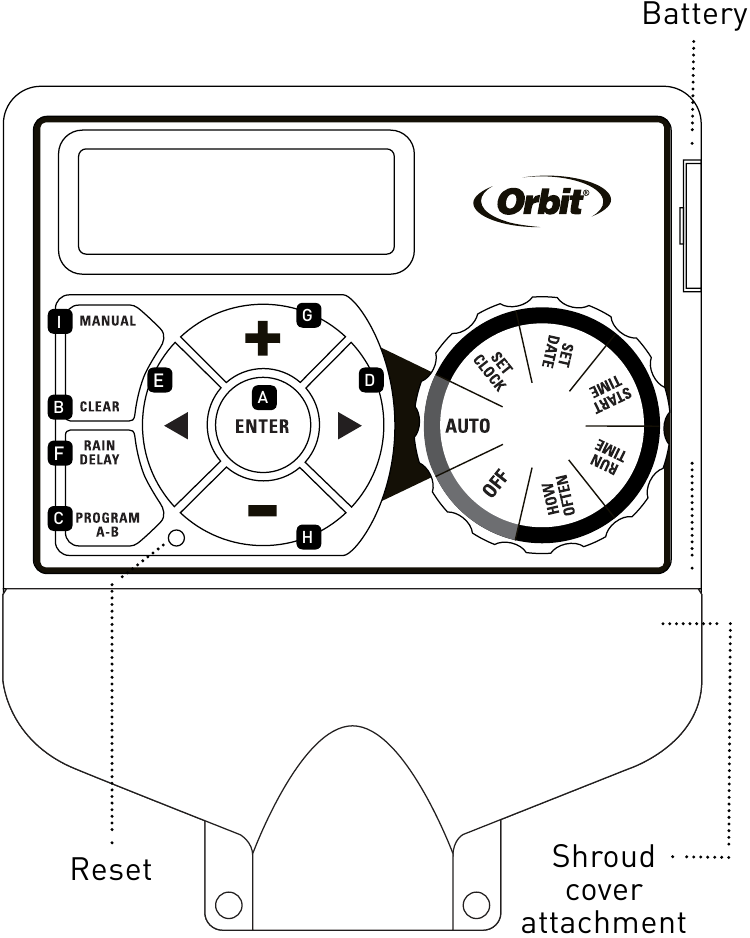

Knopfunctie

1. ENTER - Om een nieuwe instelling te bevestigen
   MANUAL - Om handmatig water te geven (Handmatig)
2. CLEAR - Om een instelling te wissen (Wissen)
3. PROGRAM - om tussen programma's te schakelen - A en B
4. ARROW [ ] - Om naar de volgende instelling / waterstation te gaan of naar andere programma's/instellingen te verplaatsen
5. ARROW [ ] - Om terug te gaan naar de vorige instelling / waterstation of naar andere programma's/instellingen te verplaatsen
6. RAIN DELAY - Om de werking 24-72 uur te pauzeren vanwege regen of andere factoren
7. [+] Om een numerieke instelling te verhogen
8. [ - ] Om een numerieke instelling te verlagen
9. MANUAL (Handmatig)

Functie draaiknopstand

AUTO - Bewateringsmodus (Automatisch)
SET CLOCK - Kalender en kloktijd instellen (Klok instellen)
SET DATE - Jaar, maand en dag (Datum instellen)
START TIME - Tijd instellen om te beginnen met water geven (Starttijd instellen)
RUN TIME - Bewateringsduur instellen voor elk station (Looptijd instellen)
HOW OFTEN - Frequentie van bewateringsdagen instellen (Hoe vaak)
OFF - Alle stations uitschakelen (Uit)

TIMER PROGRAMMEREN

1. Huidige tijd instellen (bijv. Pacific, Mountain Standard)

   • Draai de knop naar SET DATE (DATUM INSTELLEN) om het Jaar, de Maand en de Dag in te voeren.

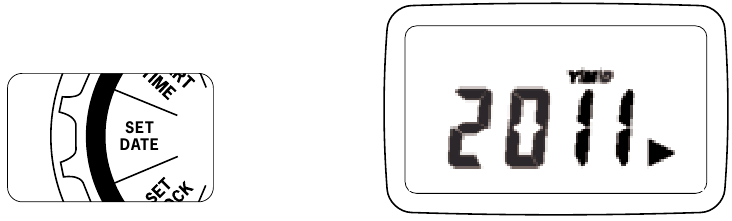

2. Datum instellen

   • Draai de knop naar SET DATE (DATUM INSTELLEN) om het Jaar, de Maand en de Dag in te voeren.
   • Gebruik de (+/-) knop om het Jaar te selecteren.
   • Druk op [ENTER] om door te gaan naar Maand en Dag.
3. Starttijd water geven

   • Draai de knop naar de START TIME (STARTTIJD) positie.
   • Voer één starttijd in met behulp van de (+/-) knop.
   • Druk op de [ENTER] knop om op te slaan.
     Let op: Extra starttijden – Extra starttijden kunnen worden ingevoerd als u wilt dat uw sproeiers meerdere keren per dag hetzelfde gebied besproeien. Voor instructies kunt u de handleiding "Easy Dial Timer" downloaden op www.orbitonline.com.
4. Bewateringsduur instellen voor elk station

   • Draai de knop naar RUN TIME (LOOPTJD) en voer de bewateringsduur (+/- ) voor elk station in [ENTER] of [ARROW] om tussen stations te bewegen).
5. Bewateringsdagen of interval instellen

   • Draai de knop naar HOW OFTEN (HOE VAAK) om bewateringsdagen te selecteren (pijlen om tussen selecties te bewegen en [ENTER] om te selecteren).

     Om water te geven op Oneven of Even (Oneven of Even) dagen of om water te geven met behulp van Intervallen (Intervallen) dagen, download de volledige handleiding "Easy DialTimer" op www.orbitonline.com

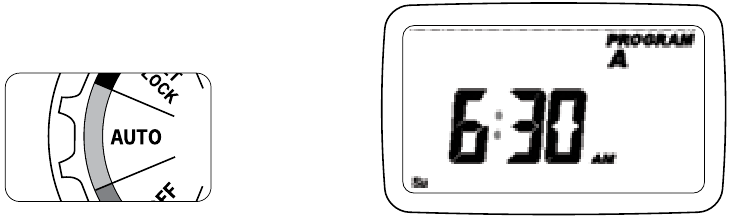

6. Automatische modus instellen

   • Draai de knop naar AUTO— Gefeliciteerd, u heeft uw timer geprogrammeerd!

AANVULLENDE FUNCTIES

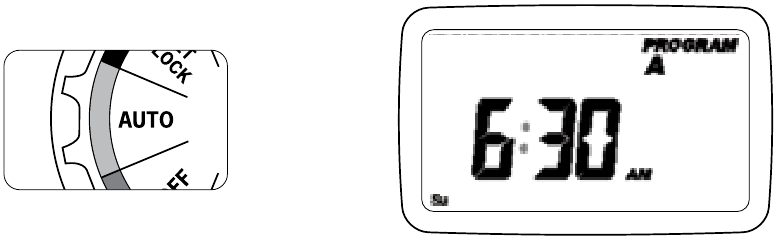

REGENVERTRAGING

• Draai de knop naar AUTO (AUTOMATISCH) en druk op de [RAIN DELAY] (REGENVERTRAGING) knop.
• Druk op de [+/-] om 24, 48 of 72 uur te selecteren.
• Druk op [ENTER] om te beginnen.

Druk op CLEAR (WISSEN) om de regenvertraging te annuleren.

HANDMATIG WATER GEVEN

Uw timer heeft de mogelijkheid om u handmatig water te laten geven zonder het vooraf ingestelde programma te verstoren.

Om alle stations te laten draaien met de vooraf geprogrammeerde duur

• Draai de knop naar AUTO (AUTOMATISCH).
• Druk op de [MANUAL] (HANDMATIG) knop. Het display toont A B en ALL.
• Druk op [ENTER] (of wacht een paar seconden) om handmatig water te geven.

Alle stations zullen opeenvolgend water geven voor hun geprogrammeerde duur.

Om één station water te geven

• Draai de knop naar AUTO (AUTOMATISCH).
• Druk op de [MANUAL] (HANDMATIG) knop.
• Druk op de [ ] knoppen totdat het gewenste stationsnummer verschijnt.
• Druk op de [ +/– ] om de gewenste duur in te voeren.
• Druk op [ENTER] (of wacht een paar seconden) om handmatig water te geven.

Om handmatig water geven te stoppen, drukt u op [CLEAR] (WISSEN)

Let op: Nadat de [MANUAL] (HANDMATIG) knop is ingedrukt, als er niet binnen 5 seconden een selectie wordt gemaakt, beginnen alle stations en programma's water te geven met behulp van de geprogrammeerde RUN TIMES (LOOPTUDEN). Als er geen RUN TIMES (LOOPTUDEN) zijn ingesteld, gebeurt er niets en keert het display terug naar de tijd van de dag.

BACKUP BATTERIJ

Uw timer vereist een CR2032 Lithium batterij om uw programma te behouden in geval van een AC-stroomuitval.

Tip: De batterij moet elk jaar worden vervangen om verlies van programmering te voorkomen.

Let op: Een batterij alleen zal de kleppen in uw sproeisysteem niet bedienen. De sproeiertimertransformator moet zijn aangesloten op een AC-lijnspanningsbron.

Voor instructies over het vervangen van de "Backup Batterij" of voor aanvullende informatie, kunt u de volledige handleiding "Easy Dial Timer" downloaden op www.orbitonline.com

BATTERIJ WAARSCHUWING: Gevaar voor chemische brandwonden. Houd batterijen uit de buurt van kinderen.
Dit product bevat een lithium knoopcelbatterij. Als een nieuwe of gebruikte knoopcelbatterij wordt ingeslikt of in het lichaam terechtkomt, kan dit ernstige interne brandwonden veroorzaken en binnen twee uur tot de dood leiden. Sluit het batterijvak altijd volledig af. Als het batterijvak niet goed sluit, stop dan met het gebruik van het product, verwijder de batterij en houd deze uit de buurt van kinderen. Als u denkt dat de batterij is ingeslikt of in een deel van het lichaam is geplaatst, zoek dan onmiddellijk medische hulp. De batterij moet op de juiste manier worden afgevoerd en uit de buurt van kinderen worden gehouden. Zelfs gebruikte batterijen kunnen letsel veroorzaken.

Voor instructies over Waterbudgettering of het vervangen van de Backup Batterij, kunt u de volledige handleiding "Easy Dial Timer" downloaden op www.orbitonline.com

DOWNLOAD DE ORBIT B-HYVE LITE APP

Laat de Orbit B-hyve Lite-app het giswerk wegnemen bij het programmeren van uw sproeiertimer.

Download de "Orbit B-hyve Lite" app:

Na het downloaden leidt de app u door het instellen van een account en het invoeren van informatie over uw landschap.

B-HYVE LITE APP-FUNCTIES

Weerwaarschuwingen

Weerwaarschuwingsmeldingen op uw smartapparaat bieden suggesties voor het activeren van de regenvertraging of het aanpassen van de programmering.

Programmeeradviezen

Met behulp van historische lokale weergegevens en informatie over uw landschap, zal de B-hyve Lite-app maandelijkse programmeeradviezen geven die zijn aangepast aan uw tuin.

Wateraudit

Voer uw eigen wateraudit uit—de app-tool voor water geven in de app maakt besparingen tot 50% op het waterverbruik mogelijk—vangbeker-tool voor water geven.

Bespaar water en geld

Op basis van historische weergegevens voor uw postcode ontvangt u aanbevelingen over hoe u uw timer kunt programmeren voor optimaal water geven gedurende het hele seizoen, waardoor u water en geld bespaart.

Zone-identiteit

Geef elke bewateringszone een naam en foto, zodat u elk van uw watergebieden gemakkelijk kunt identificeren.

*Upgrade eenvoudig naar de B-hyve WiFi Sprinkler Timer en maak slim water geven automatisch, terwijl u de controle over uw sproeiertimer overal ter wereld heeft. De Orbit WiFi-timer communiceert met de B-hyve-cloud en past uw sproeierprogrammering automatisch aan gedurende het hele bewateringsseizoen. B-hyve WiFi-timers zijn EPA WaterSense-gecertificeerd en komen mogelijk in aanmerking voor kortingen in uw regio.

**De timer met eenvoudige instellogica is niet geschikt voor wifi. De B-hyve Lite-app biedt programmeerinstellingen en aanpassingen die u handmatig kunt invoeren om uw bewateringsprestaties mogelijk te verbeteren.

HELP

1-800-488-6156 of 1-801-299-5555
www.orbitonline.com

Neem contact op met Orbit^® Technische Dienst op: 1-800-488-6156, 1-801-299-5555 voordat u deze sproeiertimer terugbrengt naar de winkel.

VERMELDINGEN

Dit digitale apparaat van klasse B voldoet aan de Canadese ICES-003.
Ontkoppeling: Type 1Y
Normale vervuilingssituatie.

KENNISGEVING

De informatie in deze handleiding is primair bedoeld voor de gebruiker die een bewateringsschema zal opstellen en dat schema in de sproeiertimer zal invoeren. Dit product is bedoeld om te worden gebruikt als een automatische sproeiertimer voor het activeren van 24 VAC-irrigatiekleppen, zoals beschreven in deze handleiding.
