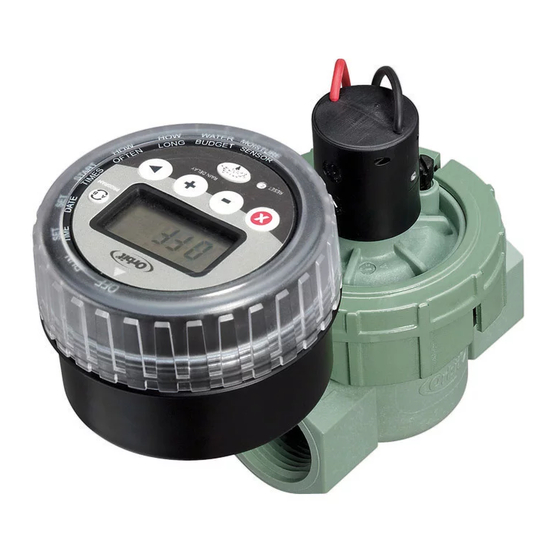

Orbit Sprinkler Timer 57860 Handleiding

• Geen externe stroombron nodig
• Ideaal voor afgelegen locaties en druppelirrigatie
• Volledig waterdichte constructie
• Easy-Set Logic™ Programmering

Hulp: Neem, voordat u deze sproeitimer terugbrengt naar de winkel, contact op met de technische dienst van Orbit^® op: 1-800-488-6156 of 1-801-299-5555.
Specificaties: De sproeitimer voldoet aan UL-1951. De juiste internationale modellen zijn CE^® goedgekeurd.
Opmerking: De informatie in deze handleiding is primair bedoeld voor de gebruiker die een bewateringsschema opstelt en dat schema in de sproeitimer invoert. Dit product is bedoeld om te worden gebruikt als een automatische sproeitimer die in de buurt van de kleppen wordt gebruikt, meestal ondergronds in een kleppenkast, zoals beschreven in deze handleiding.

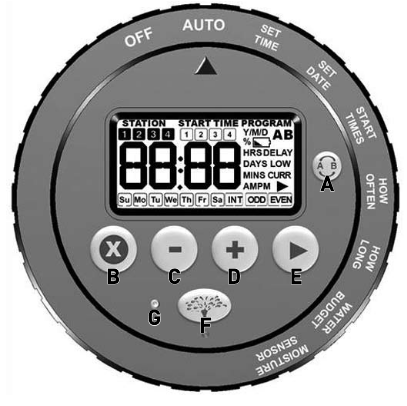

KNOPPEN, DRAAIKNOP EN DISPLAY

Knoppen

1. Schakelen tussen programma's A en B
2. Instellingen wissen of gebeurtenissen annuleren
3. Waarde verlagen
4. Waarde verhogen, instelling HOE VAAK selecteren of RAIN DELAY (Regenvertraging) modus openen
5. Cursor verplaatsen of schakelen tussen AM/PM
6. MANUAL WATERING (Handmatig water geven) modus openen
7. Alle timerinstellingen resetten

Draaiknop

OFF (UIT)
Alle timerfuncties zijn UIT
AUTO (AUTO)
De timer is ingesteld voor automatische werking en zal alleen in deze draaiknopstand water geven
SET TIME (TIJD INSTELLEN)
Stel de tijd van de dag in
SET DATE (DATUM INSTELLEN)
Stel het jaar, de maand en de dag in
START TIMES (STARTTIJDEN)
Stel starttijden in voor programma's A en B
HOW OFTEN (HOE VAAK)
Stel de dagen of het interval in waarop u wilt water geven
HOW LONG (HOE LANG)
Stel de looptijden van de stations in (0 tot 240 minuten)
WATER BUDGET (WATERBUDGET)
Seizoensaanpassing - wijzig de looptijden van de stations allemaal tegelijk – 10% tot 200%

Display

1. Toont het huidige station tijdens het programmeren of water geven
2. Toont de huidige starttijd tijdens het programmeren
3. Geeft actieve programma('s) weer tijdens het programmeren of water geven
4. J=Jaar, M=Maand, D=Dag voor het instellen van de datum
5. Geeft lage batterijspanning aan (vervang de batterijen als dit wordt weergegeven)
6. Geeft de dag van de week en de selectie van de watergeefdagen aan
7. Geeft aan dat er meer opties beschikbaar zijn voor die draaiknopstand door op de knop te drukken

BATTERIJEN PLAATSEN

Stap 1
Verwijder de dop


Stap 2
Scheid de programmapod van de basis


Stap 3
Plaats 3 AA-batterijen zoals aangegeven in het batterijvak


Stap 4
Plaats de programmapod terug op de basis

Opmerking: Tijdens het vervangen van de batterijen blijven de programmeringen 30 seconden bewaard.

UW TIMER PROGRAMMEREN

Stap 1
Druk op de resetknop.
Stap 2–Tijd instellen
Draai de draaiknop naar SET TIME (TIJD INSTELLEN).
Druk op of om de huidige tijd in te stellen.
Om snel te schakelen tussen AM of PM drukt u op .
Stap 3–Datum instellen
Draai de draaiknop naar SET DATE (DATUM INSTELLEN).
Druk op of om het huidige jaar in te stellen en druk vervolgens op .
Druk op of om de huidige maand in te stellen en druk vervolgens op .
Druk op of om de huidige dag in te stellen.
Stap 4–Starttijden
Draai de draaiknop naar START TIMES (STARTTIJDEN).
Druk op om het gewenste programma te selecteren.
OPMERKING: Gebruik programma B alleen als u het water geven onafhankelijk van programma A wilt plannen.
Druk op of om de gewenste starttijd in te stellen.
Als er meer cycli gewenst zijn, druk dan op en stel een andere starttijd in (maximaal 4).
Om een starttijd te verwijderen, drukt u op .
OPMERKING: Als starttijden elkaar overlappen, zal de tweede starttijd water geven nadat de eerste is voltooid.
Stap 5–Hoe vaak
Draai de draaiknop naar HOW OFTEN (HOE VAAK).
Druk op om het gewenste programma te selecteren.
Druk op om de gewenste dagen te selecteren om water te geven: selecteer dagen van de week, interval (elke 1 tot 32 dagen) of oneven/even dagen.
Druk op om uw optie(s) te markeren.
Als INT is gekozen, druk dan op of om het interval te wijzigen.
Druk op of om een optie te deselecteren.
Stap 6–Hoe lang
Draai de draaiknop naar HOW LONG (HOE LANG).
Druk op om het gewenste programma te selecteren.
Druk op om het gewenste station te selecteren.
Druk op of om de looptijd in te stellen (0 tot 240).
Herhaal dit voor andere stations indien nodig.
Stap 7–Auto
Draai de draaiknop naar AUTO (AUTO).
Het/de ingestelde programma('s) wordt/worden automatisch uitgevoerd.

EXTRA FUNCTIES

Handmatig water geven
Om handmatig een programma uit te voeren:
Druk op terwijl de draaiknop in de AUTO (AUTO) stand staat. De timer voert alle ingestelde programma's uit.
Om alleen het A- of B-programma of individuele stations te selecteren:
Druk op om alleen het A- of B-programma te selecteren.
Druk nogmaals op om individuele watergeeftijden voor stations in te stellen.
OPMERKING: Handmatig water geven van een ingesteld programma (A of B) werkt alleen nadat de programmering is ingesteld.
Druk op om het water geven te annuleren.

Off (Uit)
Draai de draaiknop naar Off (Uit).
Er kan geen water worden gegeven in de Off (Uit) stand.

Waterbudget
Draai de draaiknop naar WATER BUDGET (WATERBUDGET).
OPMERKING: Deze functie maakt seizoensgebonden aanpassingen mogelijk.
Stel de waarde in op 100% om precies zo water te geven als geprogrammeerd.
Voor een looptijd van 10 minuten, reduceert 50% dit tot 5 minuten en verhoogt 200% dit tot 20 minuten.
Druk op om het gewenste programma te selecteren.
Druk op of om de budgetwaarde in te stellen (10% - 200%).
Druk op om de waarde terug te zetten op 100%.
OPMERKING: Het %-symbool wordt op het scherm weergegeven wanneer de waarde voor A of B iets anders is dan 100%.

Regenvertraging
OPMERKING: Regenvertraging annuleert alle geplande watergifte gedurende een periode van 24 uur, 48 uur of 72 uur.
Druk op terwijl de draaiknop in de AUTO (AUTO) stand staat.
Druk op totdat de gewenste vertraging wordt weergegeven.
Druk gedurende 3 seconden niet op een knop om de vertraging te starten.
Druk op om de regenvertraging te stoppen en terug te keren naar de geplande watergifte.

DE KLEP INSTALLEREN

De klep installeren
Na het spoelen van de leiding, installeert u de klep met behulp van de juiste fittingen (niet inbegrepen) voor uw systeem (zie onderstaande afbeelding). DRAAI NIET TE VAST. Gebruik geen pijpverbindingspasta. Gebruik alleen schroefdraadafdichtingstape. Let op de pijl op de klep voor de waterstroomrichting.
Kleppen hebben taps toelopende fittingen en vereisen daarom zeven tot acht windingen schroefdraadafdichtingstape om lekkage te voorkomen en om te voorkomen dat de verbindingen de bodem raken. Om mogelijke lekkage te voorkomen, moet u ervoor zorgen dat de klep, fittingen en leidingen goed zijn uitgelijnd.

Test het systeem
Nadat alle leidingen en fittingen zijn geïnstalleerd, zet u de watertoevoer aan en controleert u op lekkage terwijl de klep gesloten is.
Het systeem is nu klaar om elektrisch te worden bediend vanaf de timer of handmatig door de handmatige hendel/schroef te openen.

Aftappen
In vorstgevoelige gebieden moeten de kleppen en leidingen worden afgetapt. Raadpleeg de Orbit^® Layout Guide of een lokale dealer voor aanbevelingen voor de juiste aftappunten. Om er zeker van te zijn dat de elektrische klep in de herfst volledig is afgetapt, sluit u de hoofdklep van de sproeier af en laat u elke klep een paar minuten elektrisch droog lopen. Zet de timer in de Off (Uit) stand.

Voorzorgsmaatregelen

• Controleer de lokale voorschriften voor kleptypes en vergunningsinformatie.
• Als de statische waterdruk hoger is dan 80 psi, moet een drukregelaar worden gebruikt.
• Alleen voor buitengebruik met koud water. Niet voor gebruik binnenshuis. Plaats de kleppen zo dat ze van het huis weg kunnen lopen.

Opmerkingen

• Bescherm kleppen waar mogelijk altijd met een Orbit^® kleppenkast en plaats grind op de bodem.
• Test alle leidingen en fittingen voordat u het systeem begraaft.
• Gebruik een filter als u geen culinair water in uw systeem gebruikt.

DE TIMER AANSLUITEN

Sluit de timer aan op de klep nadat u deze hebt geprogrammeerd. Deze timer werkt alleen met DC-solenoïden die in de verpakking zijn meegeleverd. Vervang alle originele solenoïden op kleppen die op de timer zijn aangesloten door deze DC-solenoïden.

1. Zorg ervoor dat de hoofd-timerunit volledig in het dockingstation is geplaatst.
2. Draai de beschermende timerkap vast genoeg om een waterdichte, vuilbestendige afdichting te garanderen. Draai niet te vast.

Timer op klep aansluiten

1. Bevestig de timerclip aan de klepsolenoïde.

2. Verwijder de stekker uit de aansluiting gemarkeerd met "1" aan de onderkant van de timer.

3. Steek de draadconnector in de aansluiting gemarkeerd met "1" aan de onderkant van de timer. Zorg ervoor dat de connector volledig in de aansluiting zit.

4. Bevestig de timer aan de timerclip.

5. Draai de draaiknop naar OFF (UIT). Wacht 60 seconden zodat de timer alle kleppen kan sluiten.

6. Draai de draaiknop naar AUTO (AUTO) en plaats de dop terug.


WOORDENLIJST

Timer - Een apparaat dat verantwoordelijk is voor het in- en uitschakelen van een automatisch bewateringssysteem.
Cycle Start Time (Starttijd cyclus) - De tijd waarop het programma begint met het bewateren van het eerste station.
Multiple Start Times (Meerdere starttijden) - Een functie waarmee een programma meerdere keren op dezelfde dag kan worden uitgevoerd.
Program (A or B) (Programma (A of B)) - Een of meer watergeefstations die een gemeenschappelijk geprogrammeerd watergeefschema delen.
Rain Delay (Regenvertraging) - Een functie die voorkomt dat de sproeitimer het geplande watergeefprogramma gedurende een bepaalde periode uitvoert.
Solenoid (Solenoïde) - Het elektrische onderdeel op een sproeier (irrigatie) klep dat de klep opent en sluit.
Stacking (Stapelen) - Wanneer een starttijd wordt ingesteld voordat het vorige programma is voltooid, wordt die starttijd "gestapeld" of uitgesteld en begint deze na voltooiing van het vorige programma.
Station (Watering Station) (Station (Watergeefstation)) - Een gebied waar het water geven (irrigatie) allemaal wordt geregeld door een enkele regelklep.
Valve (Watering or Irrigation Valve) (Klep (Watergeef- of irrigatieklep)) - Wordt gebruikt in combinatie met sproeitimers – een handige manier om water te leveren aan gazons, planten en tuinen. Watering Program (Watergeefprogramma) - Zie Programma (A of B).
Zones (Zones) - Zie "Station (Watering Station)."
