Orbit 57874 - Snelstartgids voor de Timer

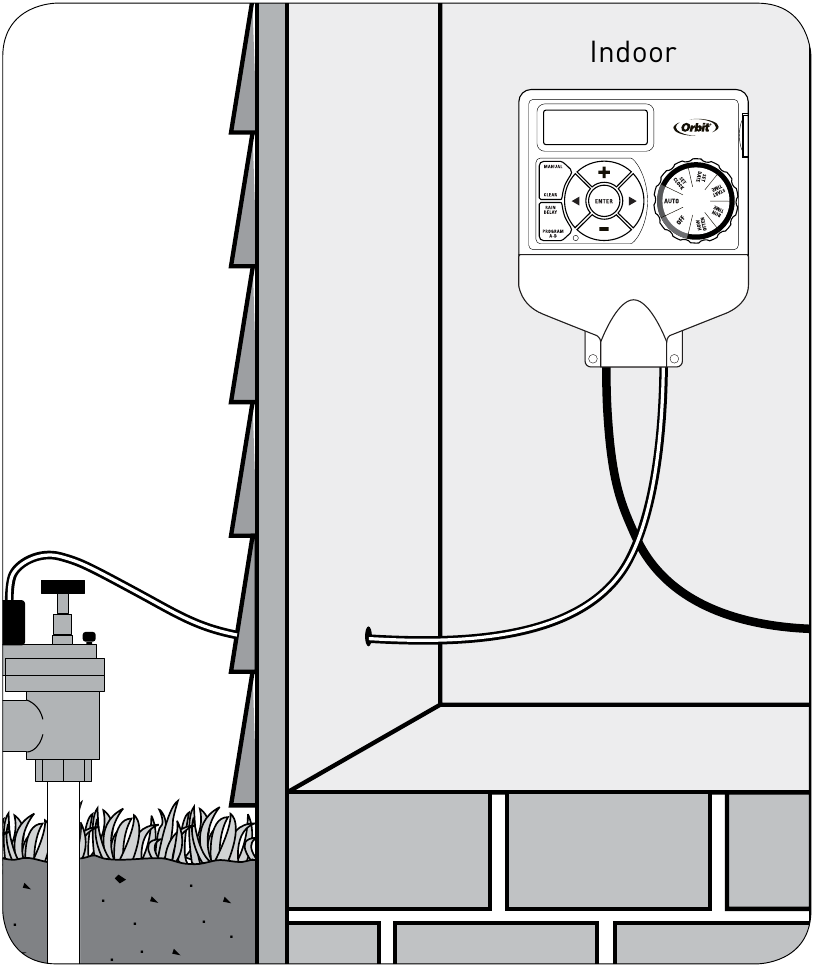

LOCATIE SELECTEREN

Schoon, droog en buiten direct zonlicht.

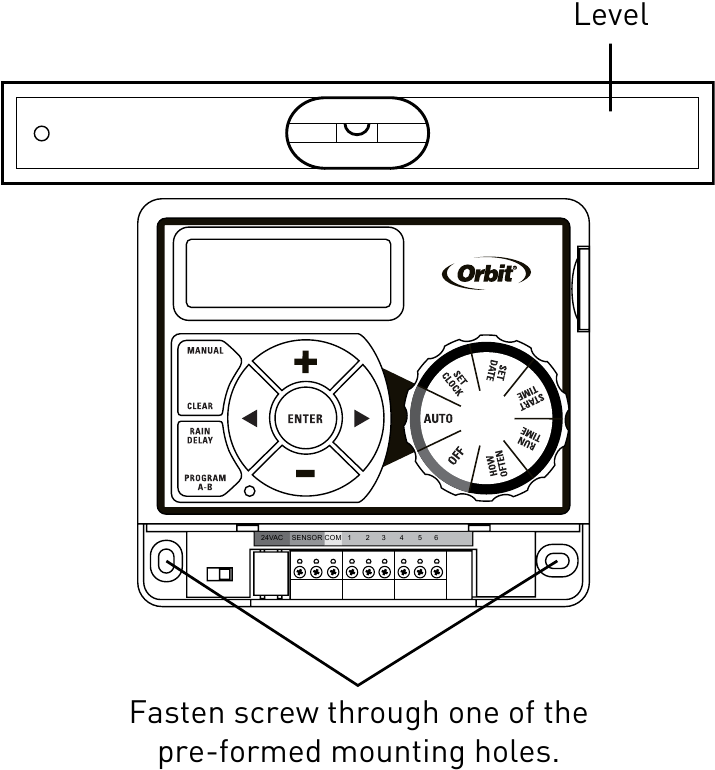

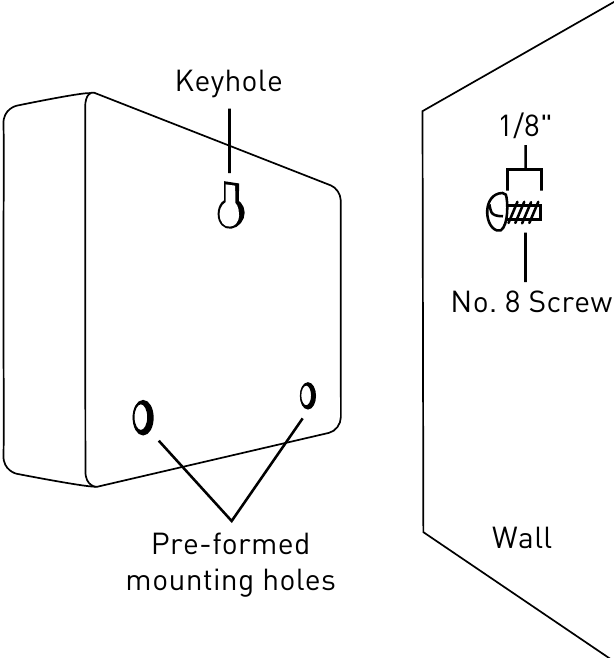

TIMER MONTEREN

Gebruik de meegeleverde montagesjabloon om de schroeflocaties te markeren.

Hang de timer aan de schroef met behulp van het sleutelgat.

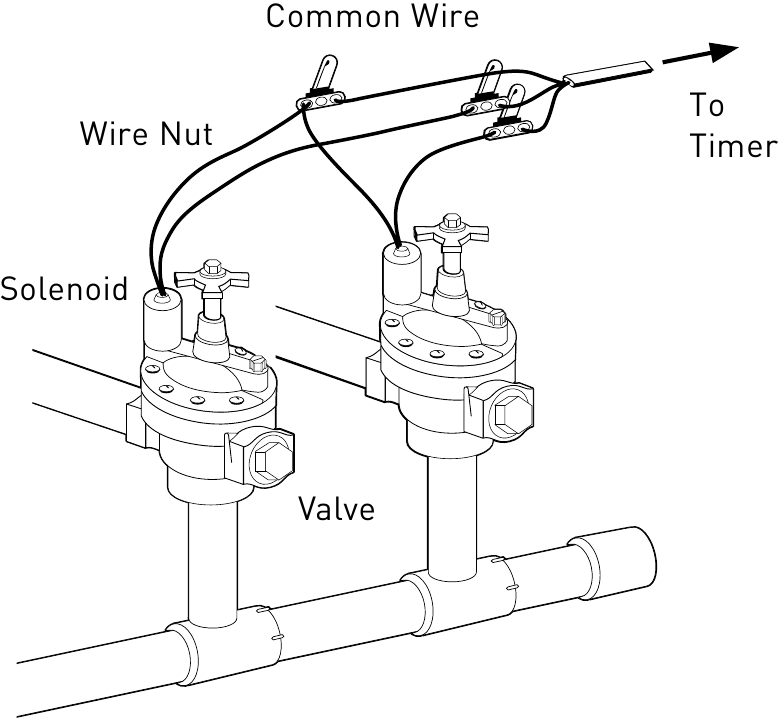

SPRINKLERKLEPPEN AANSLUITEN OP TIMERBEDRADING

Sluit een van de twee draden van elke klep aan op de gemeenschappelijke draad die naar de timer leidt (meestal wit). Sluit de andere draad van elke klep aan op een van de gekleurde draden die naar de timer leiden.

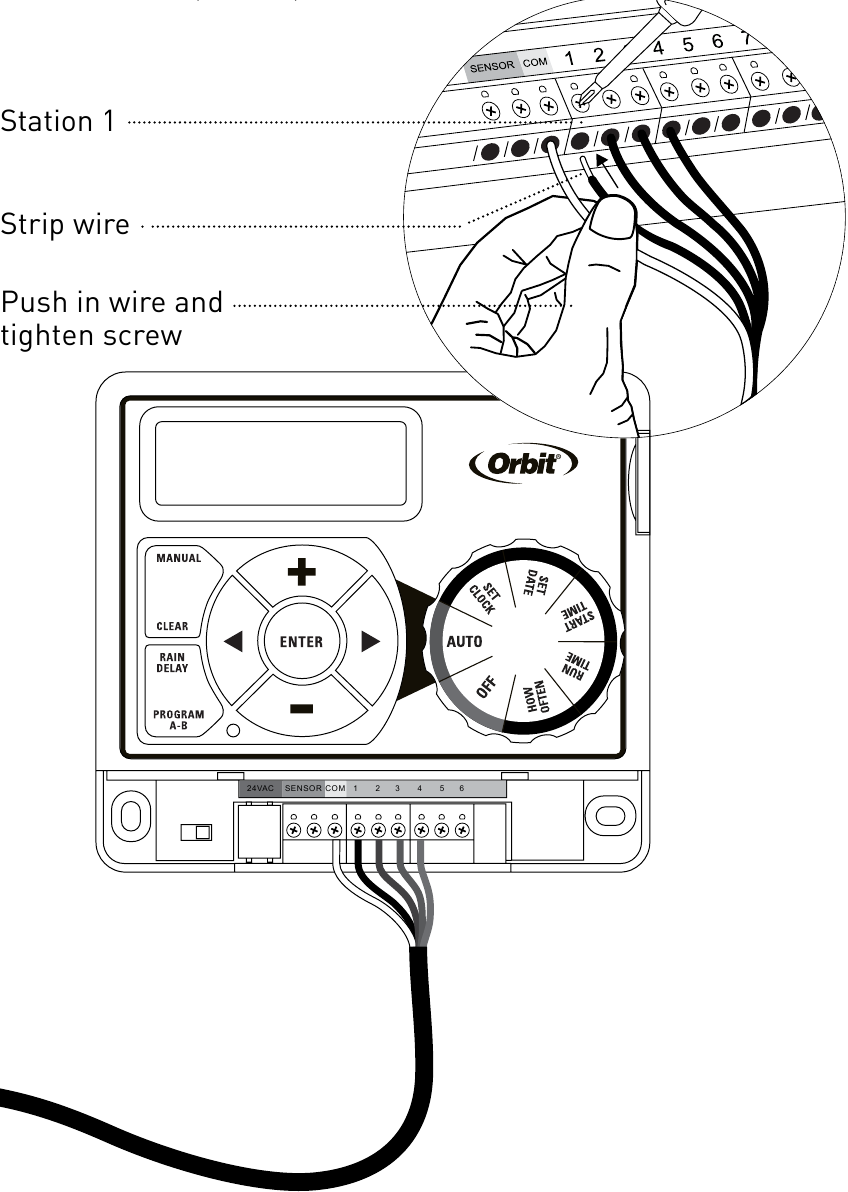

KLEPDRAAD AANSLUITEN OP AANSLUITKLEM

Sluit de stroombron pas aan nadat de kleppen op de timer zijn aangesloten.

Sluit slechts één klep aan op elke aansluitklem (station).

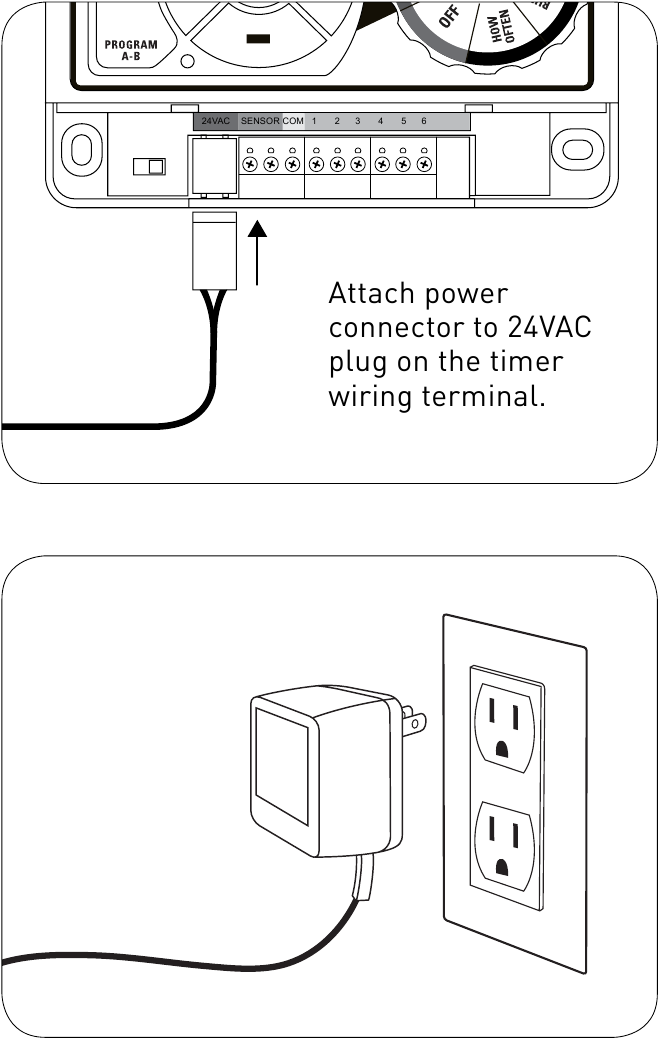

AANSLUITEN OP ELEKTRISCHE VOEDING

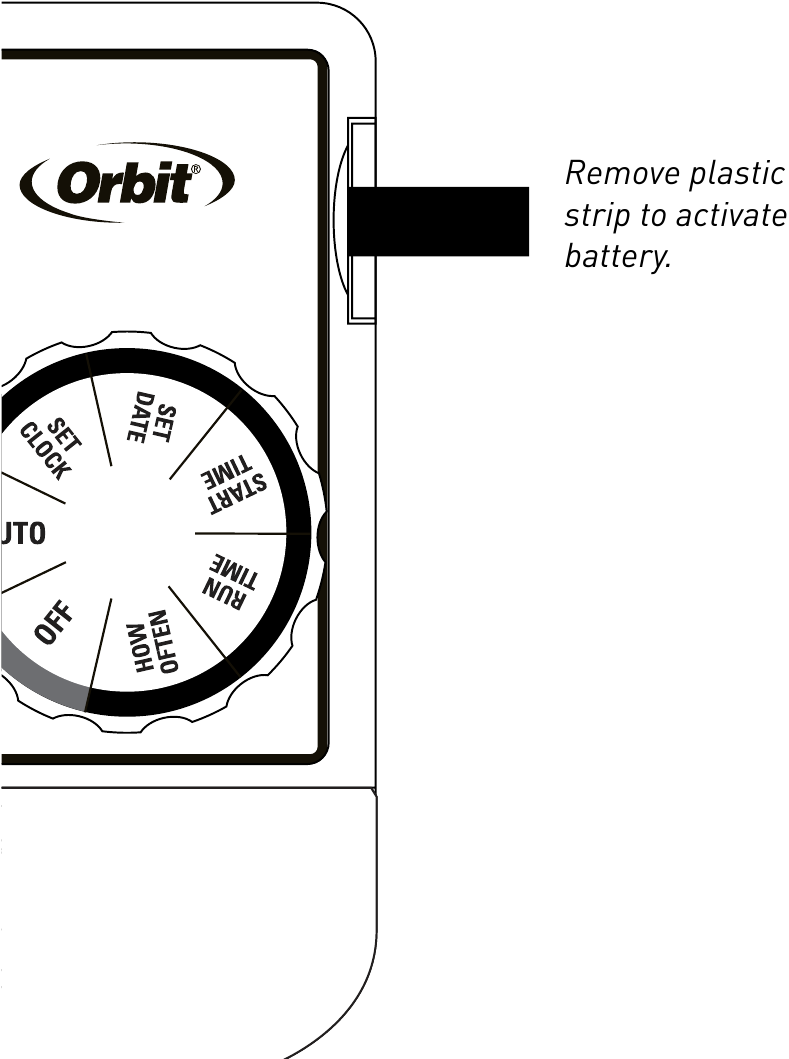

BATTERIJ ACTIVEREN

Eén lithium CR2032-batterij (meegeleverd) is vereist om het programma in het geheugen te bewaren tijdens stroomuitval. Jaarlijkse vervanging wordt aanbevolen.

Verwijder de plastic strip om de vooraf geïnstalleerde batterij te activeren.

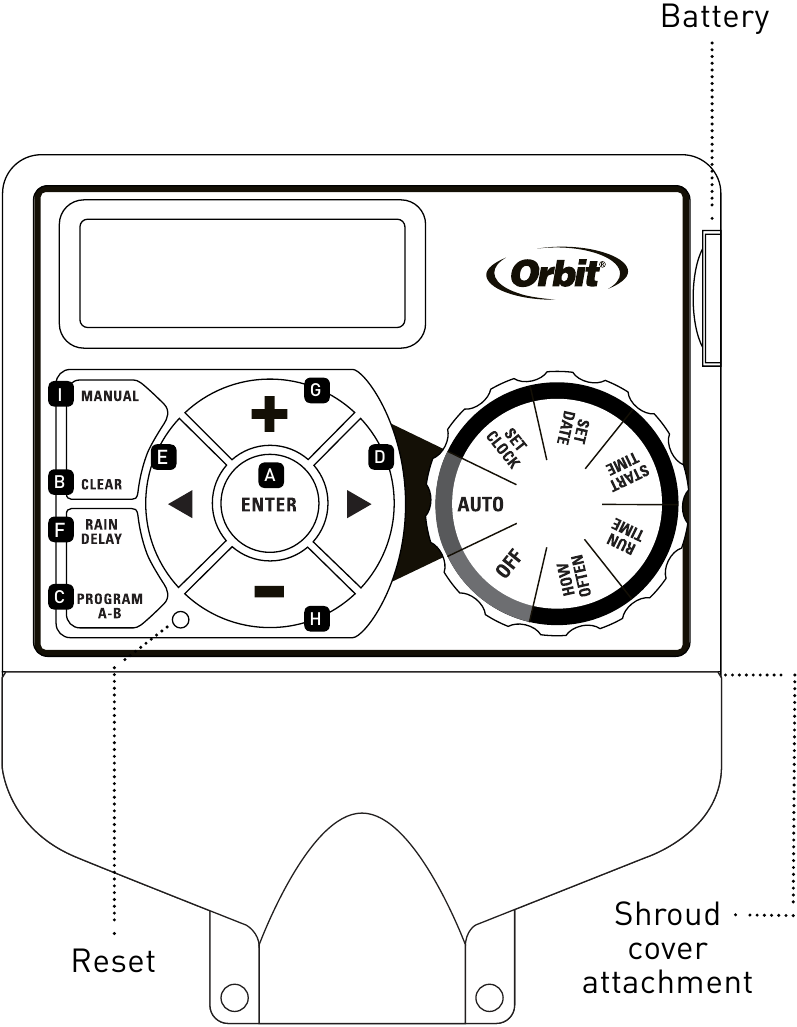

Knopfunctie

1. ENTER - om een nieuwe instelling te bevestigen
   MANUAL - om handmatig water te geven
2. CLEAR - om een instelling te wissen
3. PROGRAM - om te schakelen tussen programma's - A en B
4. ARROW [] - om naar de volgende instelling / bewateringsstation te gaan of om naar andere programma's/instellingen te gaan
5. ARROW [] - om terug te gaan naar de vorige instelling / bewateringsstation of om naar andere programma's/instellingen te gaan
6. RAIN DELAY - om de werking 24-72 uur te pauzeren vanwege regen of andere factoren
7. [+] om een numerieke instelling te verhogen
8. [-] om een numerieke instelling te verlagen
9. MANUAL

Draaipositie Functie

AUTO - Bewateringsmodus

SET CLOCK - Kalender en kloktijd instellen

SET DATE - Jaar, Maand en Dag

START TIME - Tijd instellen om te beginnen met water geven

RUN TIME - Duur van de bewatering voor elk station instellen

HOW OFTEN - Frequentie van bewateringsdagen instellen

OFF - alle stations uitschakelen

TIMER PROGRAMMEREN

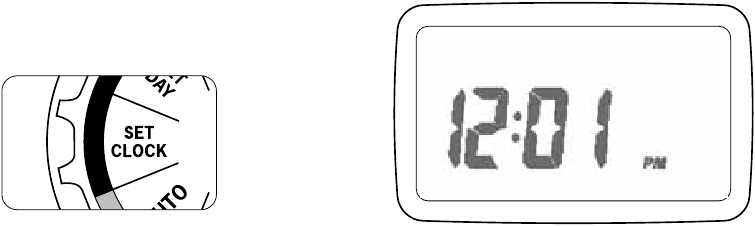

1. Huidige tijd instellen (bijv. pacific, mountain standard)

   Draai de draaiknop naar SET CLOCK, voer de huidige tijd in (+/-).
2. Datum instellen

   Draai de draaiknop naar SET DATE en voer de huidige datum in (+/-) (enter of pijlen gaan verder).
3. Starttijd bewatering

   Draai de draaiknop naar START TIME en voer de tijd in om te beginnen met water geven (+/-).

   Stel slechts één starttijd per station in, tenzij u meerdere keren per dag water wilt geven.
4. Duur van de bewatering voor elk station instellen

   Draai de draaiknop naar RUN TIME en voer de duur van de bewatering in (+/-) voor elk station (enter of pijl om tussen stations te bewegen).
5. Bewateringsdagen of interval instellen

   Draai de draaiknop naar HOW OFTEN om bewateringsdagen te selecteren (pijlen om tussen selecties te bewegen en enter om te selecteren).

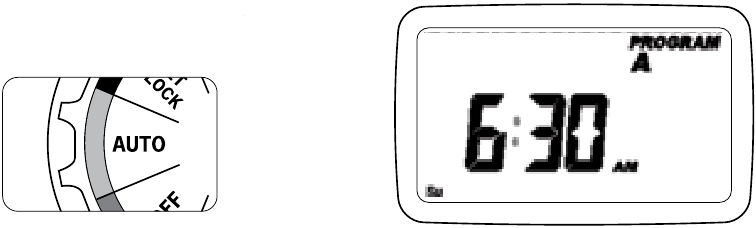

6. Automatische modus instellen

   Draai de draaiknop naar AUTO — Gefeliciteerd, u heeft uw timer geprogrammeerd!
7. Handmatig water geven

   Druk op MANUAL (Handmatig) — Programma start over 5 seconden.

VEREIST GEREEDSCHAP:
Kruiskopschroevendraaier
Draadstippers

Opmerking: De snelstartgids is bedoeld om u op weg te helpen met uw nieuwe timer. Het bevat basisinstallatie- en programmeerhulp. Raadpleeg de meegeleverde timerhandleiding voor meer gedetailleerde en geavanceerde instructies.

PN 57874-50 rB
