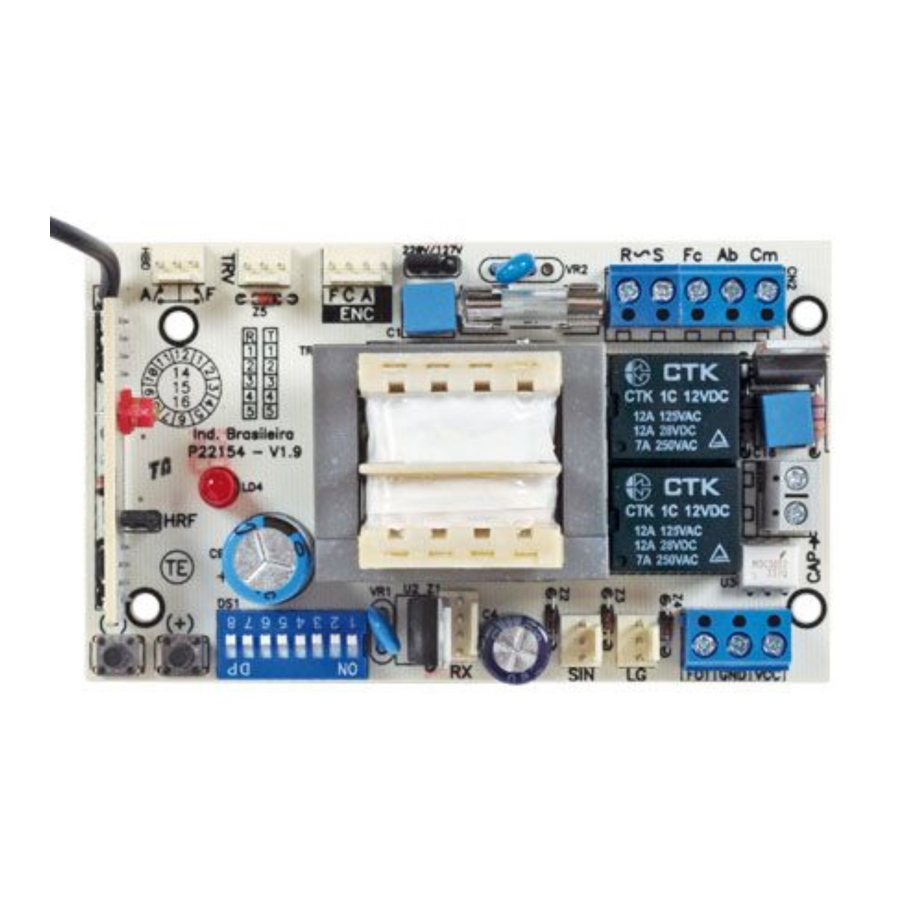

PPA FACILITY TOP - Handleiding bedieningspaneel

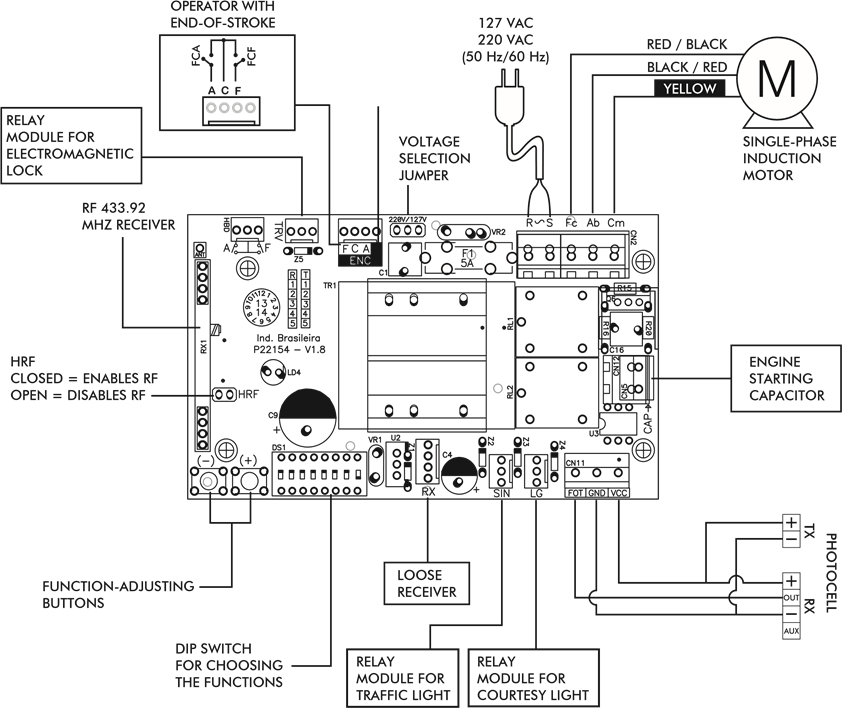

OVERZICHT

BELANGRIJKSTE KENMERKEN

• Het kan worden gebruikt met digitale eindschakelaar (encoder hall) of magnetische eindschakelaar (analoog).
• RF 433.92 Mhz Ontvangermodule
• Code leren – tot 160 verschillende en knop-onafhankelijke afstandsbedieningen.
• Ingangen:
  • Fotocel.
  • Losse RF-ontvangermodule.
  • RS-485 seriële module.
• Uitgangen:
  • Verkeerslichtmodule.
  • Elektronische slotmodule.
  • Binnenverlichtingsmodule.
• Besturing van de motor:
  • Zachte start.
  • Elektronische koppeling.
  • Elektronische rem.
  • Koppelregeling.
• Openingstijdvertraging (gebruikt in combinatie met een verkeerslicht).

SN LED-FUNCTIES

Deze procedure zal het geheugen resetten (verwijdert oude informatie / bereidt het geheugen voor om nieuwe afstandsbedieningen te ontvangen).

• Knippert eenmaal (60-Hz stroombron).
• Knippert tweemaal (50-Hz stroombron).
• Knippert normaal* 3 keer (Openingscyclus).
• Knippert normaal* 4 keer (Sluitingscyclus).
• Knippert omgekeerd** 3 keer (Openingscyclus met encoderfout).
• Knippert omgekeerd** 4 keer (Sluitingscyclus met encoderfout).
• Knippert normaal* 5 keer (Reset poortpad).
• Knippert in 'klokmodus' elke seconde (telt de tijd voor automatisch sluiten).
• Continu brandend (fotocelingang geactiveerd).

ELEKTRONISCHE SLOT INGANG

De ECU zal het elektromagnetische slot automatisch in- of uitschakelen wanneer een relaismodule is aangesloten of losgekoppeld van de TRV-connector.

Een elektromagnetische slotinstallatie resulteert in een vertraging van 1 seconde op het openingscommando. De elektromagnetische slotactiveringstijd is 3 seconden.

FUNCTIES VAN "+" EN "-" KNOPPEN

• In toegangsoperaties, d.w.z. wanneer de hendels van de DIP-schakelaar uit staan, worden ze gebruikt als openings- / sluitingscommando's.
• Bij het programmeren van de ECU (een of meer hendels van de DIP-schakelaar aan) of het toevoegen van een afstandsbediening, worden ze gebruikt als een invoer voor de geheugenupdate.

FABRIEKSINSTELLINGEN

1. De poort moet stilstaan.
2. Zet hendel 1 aan.
3. SN LED blijft uit.
4. Druk op de (+) knop en laat deze los.
5. SN LED knippert snel eenmaal.
6. Om te voltooien, zet u hendel 1 uit.
7. Analoge eindschakelaar.

Na het resetten naar de standaard fabrieksinstelling, als de operator een digitaal eindschakelaarsysteem (encoder sensor hall) gebruikt, is een nieuwe padacquisitie noodzakelijk voor een goede werking.

STANDAARD FABRIEKSINSTELLINGEN:

• Sterkte = maximaal.
• Zachte start = uitgeschakeld.
• Semi-automatische modus (Push-to-close).
• Openings- / sluitingstijd = 4 minuten
• Remsterkte = niveau 1.
• Remactiveringstijd = 400 milliseconden.
• Binnenverlichtingstijd = 60 seconden.
• Verkeerslicht = continu.
• Eindschakelaar = digitaal.
• Accepteer een commando bij het openen = ingeschakeld.
• Omkering van de bewegingsrichting via een commando = ingeschakeld.
• Sterkte van koppelregeling bij het openen = niveau 5.
• Sterkte van koppelregeling bij het sluiten = niveau 5.
• Sterkte van koppelregeling bij het openen (padacquisitie) = niveau 9.
• Sterkte van koppelregeling bij het sluiten (padacquisitie) = niveau 9.
• Limiet van openingseindschakelaar = pad – 16 pulsen.
• Limiet van openingseindschakelaar = pad – 16 pulsen.
• FCF (Sluitingseindschakelaar) aanpassing = 0-puls setback.
• FCA (Openingseindschakelaar) aanpassing = 0-puls setback.

HET SELECTEREN VAN HET EIND-OF-STROKE TYPE

(ANALOOG OF DIGITAAL)

1. De poort moet stilstaan.
2. Zet hendel 3 aan.
3. SN LED blijft uit.
4. Kies het type eindschakelaar:

• Digitale eindschakelaar = (+) knop.
• Analoge eindschakelaar = (–) knop.

De SN LED knippert snel voor de geselecteerde optie.

5. Om het type eindschakelaar te wijzigen, gaat u terug naar stap 4.
6. Om te voltooien, zet u hendel 3 uit.
7. De SN LED blijft 5 keer knipperen, wat aangeeft dat het pad is gereset (digitale eindschakelaar).

Wanneer een nieuw type eindschakelaar wordt gekozen, wordt de openings- / sluitingstijd teruggezet naar de standaard fabrieksinstelling van 4 minuten (analoge eindschakelaar) of wordt het pad gereset (digitale eindschakelaar). Voor toepassingen met een digitale eindschakelaar is een nieuwe padacquisitie verplicht om een goede werking te garanderen.

HET SELECTEREN VAN HYBRIDE EIND-OF-STROKE

De encoderkabel (Reed digitaal) moet worden aangesloten op de ENC en de analoge eindschakelaar moet worden aangesloten op de HBD.

De ECU zal de elektromagnetische slotfuncties automatisch in- of uitschakelen wanneer een relaismodule is aangesloten of losgekoppeld van de TRV-connector.

1. De poort moet stilstaan.
2. Zet de hendels 3 en 8 aan.
3. SN LED blijft uit.
4. Druk op de (+) knop.

SN LED knippert eenmaal.

5. Om te voltooien, zet u de hendels 3 en 8 uit.

Bij gebruik van een hybride systeem is het niet nodig om het pad te verwerven. Bij het eerste commando doet de ECU dit automatisch, in normale snelheid.

HET SELECTEREN VAN HET APPLICATIETYPE

1. De poort moet stilstaan.
2. Zet hendel 4 aan.
3. SN LED blijft uit.
4. Kies het type applicatie:

• Schuiven = Druk eenmaal op de (+) knop.
• Verticale Zwaai = Druk tweemaal op de (+) knop.

5. Wacht drie seconden.
6. Als de SN LED snel knippert, is de applicatie geldig. Als het langzaam knippert, is de applicatie ongeldig.
7. Om een nieuwe applicatie te kiezen, gaat u terug naar stap 4.
8. Om te voltooien, zet u hendel 4 uit.
9. De SN LED blijft 5 keer knipperen, wat aangeeft dat het pad is gereset (digitale eindschakelaar).

Wanneer een nieuwe applicatie wordt gekozen, wordt de openings- / sluitingstijd teruggezet naar de standaard fabrieksinstelling van 2 minuten (analoge eindschakelaar) of wordt het pad gereset (digitale eindschakelaar). Voor toepassingen met een digitale eindschakelaar is een nieuwe padacquisitie verplicht om een goede werking te garanderen.

AUTOMATISCHE / SEMI-AUTOMATISCHE MODUS

1. De ECU mag de tijd voor een automatische sluiting (pauzetijd) niet tellen.
2. Zet hendel 5 aan.
3. SN LED blijft uit.
4. Stel de sluitingsmodus in, als volgt:

HET INSTELLEN VAN DE AUTOMATISCHE MODUS (PAUZETIJD):

5. Houd de (+) knop ingedrukt.
6. SN LED begint te werken in 'klokmodus'.
7. Tel het gewenste tijdsinterval via de SN LED.

Het maximale tijdsinterval is 255 seconden (4,25 minuten). Tijdens het tellen, wanneer de limiettijd van 255 seconden wordt bereikt, wordt het tellen teruggezet naar 1 seconde.

8. Laat de (+) knop los.
9. SN LED stopt met werken in 'klokmodus'.
10. Om een nieuwe pauzetijd toe te voegen, gaat u terug naar stap 5.
11. Om het in semi-automatische modus in te stellen, gaat u naar stap 13.
12. Om te voltooien, zet u hendel 5 uit.

SEMI-AUTOMATISCHE MODUS (PUSH-TO-CLOSE):

13. Druk op de (–) knop.
14. SN LED knippert gedurende 2 seconden.
15. Om het in automatische modus in te stellen, gaat u terug naar stap 5.
16. Om te voltooien, zet u hendel 5 uit.

BINNENVERLICHTINGSTIJD

1. Zet de hendels 5 en 1 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om het tijdsinterval te verhogen of te verlagen.
4. Controleer de SN LED:
   0 = telt de tijd niet, het schakelt zichzelf onmiddellijk uit nadat de poort het sluitingseindschakelaarpunt bereikt.
   1 = 10 seconden.
   24 = 240 seconden (4 minuten).
5. Om te voltooien, zet u de hendels 5 en 1 uit.

VERKEERSLICHTTIJD

1. Zet de hendels 5 en 2 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om het tijdsinterval te verhogen of te verlagen.
4. Controleer de SN LED:
   0 = continue modus.
   1 = oscillerende modus (50 milliseconden).
   20 = oscillerende modus (1000 milliseconden).
5. Om te voltooien, zet u de hendels 5 en 2 uit.

ZACHTE START TIJD

1. Zet de hendels 5 en 3 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om het tijdsinterval te verhogen of te verlagen.
4. Controleer de SN LED:

60 Hz:

0 = Zachte start uitgeschakeld (motor start met nominale netspanning).

1 = Zachte start ingeschakeld (120 milliseconden).

30 = Zachte start ingeschakeld (3,6 seconden).

50 Hz:

0 = Zachte start uitgeschakeld (motor start met nominale netspanning).

1 = Zachte start ingeschakeld (160 milliseconden). 30 = Zachte start ingeschakeld (4,8 seconden).

5. Om te voltooien, zet u de hendels 5 en 3 uit.

REMTIJD

1. Zet de hendels 5 en 4 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om het tijdsinterval te verhogen of te verlagen.
4. Controleer de SN LED:
   0 = rem uitgeschakeld.
   1 = 200 milliseconden.
   12 = 2,4 seconden.
5. Om te voltooien, zet u de hendels 5 en 4 uit.

VERPLICHTE AUTOMATISCHE ACQUISITIE VAN DE OPENINGS- / SLUITINGSTIJD

(ANALOGE EINDE-SLAG) OF PAD (DIGITALE EINDE-SLAG)

1. De poort moet stilstaan.
2. Zet de hendel 6 aan.
3. SN LED blijft uit.
4. Druk op de (+) knop en laat deze los. De motor wordt geactiveerd voor de sluitcyclus tot de sluiting einde-slag. Na een seconde wordt de motor geactiveerd voor de openingscyclus, waarbij het pad wordt verkregen via de openings- / sluitingstijd (analoge einde-slag) of via de pulsen van de digitale encoder (digitale einde-slag). Er worden drie seconden toegevoegd aan de openings- en sluitingstijd (analoge einde-slag).
5. Om te voltooien, zet u de hendel 6 uit.
6. Om een nieuw pad te verwerven, gaat u terug naar stap 2.

De afstandsbediening kan worden gebruikt om het padverwervingsproces te annuleren en opnieuw te starten. Tijdens het verwerven van het pad kan men het proces annuleren door de hendel 6 uit te zetten of via een commando van de afstandsbediening.

OPENINGSHELLING

(LIMIET VAN HET OPENING EINDE-SLAGGEBIED OM DE POORT AF TE REMMEN)

Het is de afstand tussen de mechanische aanslagplaat van de opening en het punt op het pad waar de ECU de koppelregelmodus ingaat om de snelheid van de poort te verlagen en deze uit te schakelen op het verworven pad.

1. Zet de hendels 6 en 1 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om de einde-slaglimiet te verhogen of te verlagen.
4. Controleer de SN LED.
5. Om te voltooien, zet u de hendels 6 en 1 uit.

SLUITING HELLING

(LIMIET VAN HET SLUITING EINDE-SLAGGEBIED OM DE POORT AF TE REMMEN)

Het is de afstand tussen de mechanische aanslagplaat van de sluiting en het punt op het pad waar de ECU de koppelregelmodus ingaat om de snelheid van de poort te verlagen en deze uit te schakelen op de 0 (nul) positie.

1. Zet de hendels 6 en 2 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om de einde-slaglimiet te verhogen of te verlagen.
4. Om te voltooien, zet u de hendels 6 en 2 uit.

RUIMTE TUSSEN DE POORT EN DE OPENING STOPPER

(EINDE-SLAG TERUGZETTING AANPASSING) VOOR REED DIGITAAL

Het is de aanpassing van de terugzetting (1 puls) of van het vooruitstappen (1 puls) van de opening einde-slag.

1. Zet de hendels 6 en 3 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om de einde-slagpositie te verhogen of te verlagen.
4. Controleer de SN LED.
5. Om te voltooien, zet u de hendels 6 en 3 uit.

RUIMTE TUSSEN DE POORT EN DE SLUITING STOPPER

(EINDE-SLAG TERUGZETTING AANPASSING) VOOR REED DIGITAAL

Het is de aanpassing van de terugzetting (1 puls) of van het vooruitstappen (1 puls) van de sluiting einde-slag.

1. Zet de hendels 6 en 4 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om de einde-slagpositie te verhogen of te verlagen.
4. Controleer de SN LED.
5. Om te voltooien, zet u de hendels 6 en 4 uit.

STERKTE (ELEKTRONISCHE KOPPELING)

Om een goed gebruik van dit beveiligingssensorapparaat te garanderen, gaat u als volgt te werk:

• Nadat u de poortopener correct op de poort hebt geïnstalleerd, past u de elektronische koppeling zo aan dat de minimale sterkte nodig is om het poortblad over het hele pad te bewegen, zowel bij het openen als bij het sluiten.

1. Deze aanpassing kan worden uitgevoerd terwijl de poort beweegt of stilstaat
2. Zet de hendel 7 aan.
3. SN LED schakelt zichzelf uit.
4. Gebruik de (+) en (–) knoppen om de sterkte te verhogen of te verlagen.
5. Controleer de SN LED. De variaties in aanpassingsniveaus zijn:
   60 Hz = 0 tot 13 pulsen.
   50 Hz = 0 tot 17 pulsen.
6. Om te voltooien, zet u de hendel 7 uit.

KOPPELREGELSTERKTE TIJDENS OPENINGSHELLING

1. Zet de hendels 7 en 1 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om de koppelregelsterkte te verhogen of te verlagen.
4. Controleer de SN LED.
5. Om te voltooien, zet u de hendels 7 en 1 uit.

KOPPELREGELSTERKTE TIJDENS SLUITINGSHELLING

1. Zet de hendels 7 en 2 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om de koppelregelsterkte te verhogen of te verlagen.
4. Controleer de SN LED.
5. Om te voltooien, zet u de hendels 7 en 2 uit.

KOPPELREGELSTERKTE BIJ HET VERWERVEN VAN HET PAD (SLUITEN)

1. Zet de hendels 7 en 3 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om de koppelregelsterkte te verhogen of te verlagen.
4. Controleer de SN LED.
5. Om te voltooien, zet u de hendels 7 en 3 uit.

KOPPELREGELSTERKTE BIJ HET VERWERVEN VAN HET PAD (OPENEN)

1. Zet de hendels 7 en 4 aan.
2. SN LED blijft uit.
3. Gebruik de (+) en (–) knoppen om de koppelregelsterkte te verhogen of te verlagen.
4. Controleer de SN LED.
5. Om te voltooien, zet u de hendels 7 en 4 uit.

AFSTANDSBEDIENINGEN TOEVOEGEN

Code leren tot 160 afstandsbedieningen, onafhankelijk van het feit of er één knop of twee knoppen per afstandsbediening zijn toegevoegd.

1. De poort moet stilstaan en mag de pauzetijd voor automatisch sluiten niet tellen.
2. Zet de hendel 8 aan.
3. Druk op de knop van de afstandsbediening die u wilt toevoegen.
4. SN LED moet snel knipperen.
5. Druk op de (+) knop en laat deze los.
6. Controleer de SN LED: Als deze één keer knippert, is de knop succesvol toegevoegd; als deze twee keer knippert, is de knop al aan het geheugen toegevoegd; als deze drie keer knippert, is het geheugen vol.
7. Laat de knop van de afstandsbediening los.
8. Om andere afstandsbedieningen toe te voegen, gaat u terug naar stap 3.
9. Om te voltooien, zet u de hendel 8 uit.

ALLE AFSTANDSBEDIENINGEN WISSEN

10. De poort moet stilstaan en mag de pauzetijd voor automatisch sluiten niet tellen.
11. Zet de hendel 8 aan.
12. Druk op de (–) knop en laat deze los.
13. De SN LED licht op.
14. Druk op de (+) knop en laat deze los om de uitsluiting van alle afstandsbedieningen te bevestigen (de SN LED knippert vier keer) of druk op de (–) knop en laat deze los om het uitsluitingsproces te annuleren.
15. Om te voltooien, zet u de hendel 8 uit.

EEN COMMANDO INSCHAKELEN OF UITSCHAKELEN BIJ HET OPENEN VAN DE CYCLUS / VERTRAGING BIJ HET OPENEN

Het is een toestemming voor een drukknop- / afstandsbedieningscommando om te worden geaccepteerd tijdens de openingscyclus.

Het heeft ook de functie van het programmeren van de drukknop- / afstandsbedieningsbedieningsmodus wanneer de ECU de tijd telt voor het vertragen van een opening met het verkeerslicht ingeschakeld.

Het tijdsinterval van de poortopeningsvertraging kan worden geannuleerd via een drukknop of een afstandsbediening.

Gedeeltelijke opening - Wanneer de poort volledig gesloten is en een openingscommando ontvangt, wordt het verkeerslicht gedurende de geprogrammeerde tijd ingeschakeld en begint vervolgens de openingscyclus van de poort. Als het tijdens het vertragingsinterval een nieuw commando ontvangt, wordt het verkeerslicht uitgeschakeld en wordt de tijd gereset. Alleen tijdens de openingscyclus wordt een commando genegeerd.

Totale opening - Wanneer de poort volledig gesloten is en een openingscommando ontvangt, wordt het verkeerslicht gedurende de geprogrammeerde tijd ingeschakeld en begint vervolgens de openingscyclus van de poort. Tijdens het vertragingsinterval en de openingscyclus wordt een commando genegeerd.

INSTELLINGEN:

0 = commando bij het openen ingeschakeld.

1 = commando bij gedeeltelijk openen, openingsvertragingstijdinterval met verkeerslicht aan = 5 seconden.

2 = commando bij gedeeltelijk openen, openingsvertragingstijdinterval met verkeerslicht aan = 10 seconden.

3 = commando bij gedeeltelijk openen, openingsvertragingstijdinterval met verkeerslicht aan = 15 seconden.

4 = commando bij totale opening, openingsvertragingstijdinterval met verkeerslicht aan = 5 seconden.

5 = commando bij totale opening, openingsvertragingstijdinterval met verkeerslicht aan = 10 seconden.

6 = commando bij totale opening, openingsvertragingstijdinterval met verkeerslicht aan = 15 seconden.

Instructies:

1. De poort moet stilstaan;
2. Zet de hendels 8 en 2 aan;
3. SN LED blijft uit;
4. Druk op de (+) knop om de waarde te verhogen; SN LED knippert snel één keer;
5. Druk op de (-) knop om de waarde te verlagen; SN LED knippert snel één keer;
6. Om te voltooien, zet u de hendels 8 en 2 uit.

PROGRAMMERINGSINDEX CHART

ALGEMENE GARANTIEVOORWAARDEN

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PPA FACILITY TOP - Handleiding bedieningspaneel

Beschikbare talen
