INLEIDING: TECHNISCHE KENMERKEN VAN HET ELEKTRONISCHE SYSTEEM

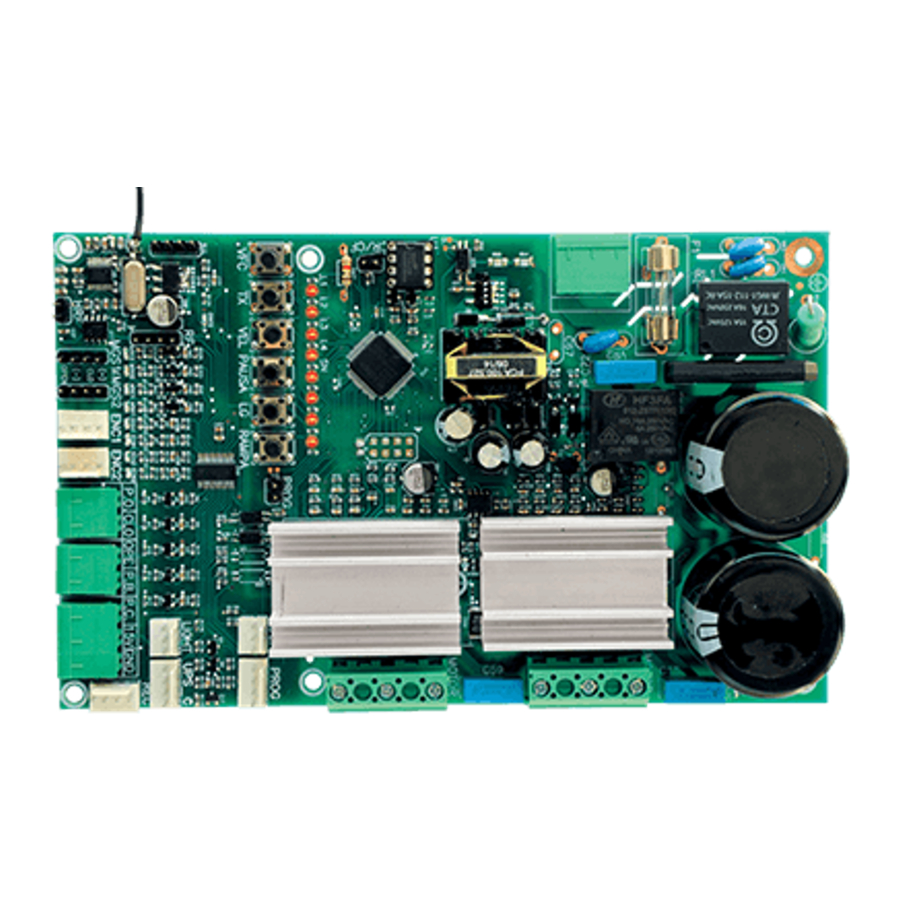

Alle parameters van de Triflex Connect Dupla besturingseenheid kunnen worden ingesteld via de PROG programmeur (programmeertool) in drie talen (Portugees, Engels of Spaans) of PPA's BLUE. Het kan worden gebruikt op alle modellen van PPA-operatoren met inductiemotoren.
Het is uitgerust met een EEProm¹-geheugen dat alle codes van de afstandsbedieningen in gecrypteerde vorm opslaat, evenals de werkingsparameters van de besturingseenheid, zoals de vertragingszone, pauzetijd enz. De besturingseenheid is ook compatibel met Rolling Code-afstandsbedieningen met het eigen protocol van PPA.
Het systeem kan worden geactiveerd door een afstandsbediening via een ingebouwde radiofrequentie-ontvanger, een losse ontvanger of een ander apparaat met een NO (Normally Open) contact, zoals bijvoorbeeld een drukknop.
Triflex Connect Dupla is de ideale besturingseenheid voor gebruik met een PPA UPS. Het heeft een aantal functies die het energieverbruik kunnen verminderen wanneer het op een batterij werkt.
De poortpositiecontrole wordt bereikt door middel van een encodersysteem gepatenteerd door PPA genaamd "Reed Digital".
BESTURINGSEENHEID
ELEKTRISCHE AANSLUITINGEN

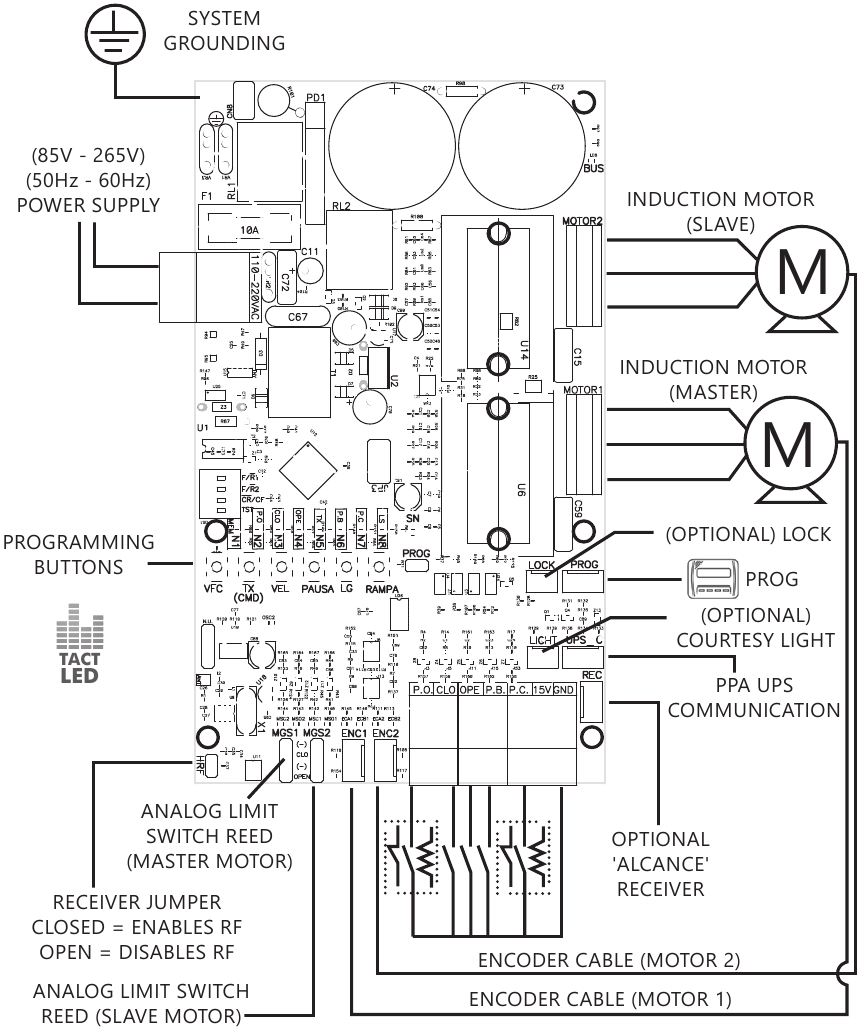

Het algemene bedradingsschema is hieronder te zien.
SYSTEEMVOEDING
De operator moet op het elektriciteitsnet worden aangesloten via de L- en N-ingangen op het voedingsklemmenblok, 110 - 220VAC-connector, volgens afbeelding 1.
De operator is dual voltage (auto range); men hoeft hem alleen maar aan te sluiten op een 110 / 220V-voeding; de netfrequentie kan 60Hz of 50Hz zijn.
AANSLUITING INDUCTIEMOTOR
De drie kabels op de inductiemotor moeten worden aangesloten op de "MOTOR1"- en "MOTOR2"-klemmenblokken. ER IS GEEN JUISTE KLEURVOLGORDE2. Motor 2 is in de fabriek ingesteld als de 'vertragings'-motor.
DE "ENC1"- EN "ENC2"-ENCODERS AANSLUITEN
Het wordt gebruikt om de encoder aan te sluiten, door middel van een geschikte kabel, tussen de motor en de besturingseenheid. In de versnellingsbak van de operator bevinden zich sensoren die de besturingseenheid informatie verschaffen over de bewegingsrichting en de positie van de poort tijdens de werking. Deze informatie is essentieel voor de goede werking van de automaat.
Er zijn twee sensoren in de encoder en elk wordt weergegeven door de LED's ECA1, ECB1, ECA1 en ECB2. Elk knippert volgens de overeenkomstige positie van de schijf.
HET "TRV" ELEKTROMAGNETISCHE SLOT AANSLUITEN
Als men besluit een (optioneel) elektromagnetisch slot te gebruiken, moet men de "Optional Relay Module" op deze connector aansluiten. De besturingseenheid herkent de module ook automatisch en er wordt een tijdsinterval (gebruikt om de openingsbeweging van de operator te starten na activering van het elektromagnetische slot) toegevoegd.
HET "LUZ" COURTESY LIGHT AANSLUITEN
Als men besluit een courtesy light te gebruiken, moet men de "Optional Relay Module" op deze connector aansluiten. Door dit te doen, is de werking van het courtesy light altijd ingeschakeld.
Men moet de gewenste tijd instellen via de DIP-schakelaar.
DE "RX" LOSSE ONTVANGER AANSLUITEN
Een losse ontvanger kan aan de besturingseenheid worden toegevoegd via de "RX"-connector.
| Alvorens de optionele accessoires (Elektromagnetisch slot en/of Courtesy Light / Traffic Light (Visuele uitgangsaankondiger), drukknoppen etc.) aan te sluiten, raden we ten zeerste aan om de algemene werking van het product te testen. Om dit te doen, stuur een commando naar de operator om de zelflerende cyclus te starten. |
"FOT" SLUITFOTOCEL AANSLUITING
Dit is een speciale ingangspoort voor de 'sluitfotocel', een sensor die een obstakel detecteert tijdens de sluitcyclus van de poort, waardoor de poort niet kan bewegen als er een obstakel op zijn weg is. Als er een blokkade is tijdens de sluitcyclus, keert de operator zijn beweging om in de tegenovergestelde richting.
De fotocellen moeten ongeveer 50 cm (1,65 ft) boven de grond worden geïnstalleerd (in overeenstemming met de aanbeveling van de fabrikant), op een zodanige manier dat zowel de zender als de ontvanger op elkaar zijn uitgelijnd. De elektrische aansluitingen moeten als volgt zijn:
Klemmenblok 2: 15V (positief "+");
Klemmenblok 1: GND (negatief "-");
Klemmenblok 3: FOT (Contact van de fotocel).
"FAB" OPENINGSFOTOCEL AANSLUITING
Dit is een speciale ingangspoort voor de 'openingsfotocel', een sensor die een obstakel detecteert tijdens de openingscyclus van de poort, waardoor de poort niet kan bewegen als er een obstakel op zijn weg is. Als er een blokkade is tijdens de openingscyclus, stopt de operator met bewegen.
De fotocellen moeten ongeveer 50 cm (1,65 ft) boven de grond worden geïnstalleerd (in overeenstemming met de aanbeveling van de fabrikant), op een zodanige manier dat zowel de zender als de ontvanger op elkaar zijn uitgelijnd. De elektrische aansluitingen moeten als volgt zijn:
Klemmenblok 2: 15V (positief "+");
Klemmenblok 1: GND (negatief "-");
Klemmenblok 4: FAB (Contact van de fotocel).
| Deze besturingseenheid is compatibel met elk type fotocel (Normally Open, Normally Closed of Resistive). Om de te gebruiken fotocel in te stellen, moet men alle fotocellen aansluiten en op de "RAMPA" (Vertragingszone) knop drukken, met alle fotocellen uitgelijnd, d.w.z. zonder obstakel ertussen. Men kan de fotocellen ook kalibreren met behulp van de PROG programmeur (programmeertool). Om dit te doen, moet men de "Calibration" (Kalibratie) functie openen en op de "+" knop op het toetsenbord van het apparaat drukken. Er zijn LED's die worden gebruikt voor het controleren van de commando's door de openings- ("FA") en sluitfotocellen ("FF"). |
DE "BOT" DRUKKNOP AANSLUITEN
De besturingseenheid herkent een drukknopcommando wanneer het BOT-klemmenblok is verbonden met de GND, d.w.z. een puls naar de GND.
Klemmenblok 1: GND (Negatief "-"); Klemmenblok 4: BOT (NO Contact).
Er is een LED die wordt gebruikt voor het controleren van de drukknopcommando's ("BOT").
DE "ABR" ALLEEN-OPENEN DRUKKNOP AANSLUITEN
De besturingseenheid herkent een openingscommando wanneer het "ABR"-klemmenblok is verbonden met de GND, d.w.z. een puls naar de GND. Klemmenblok 1: GND (Negatief "-"); Klemmenblok 5: ABR (NO Contact).
Er is een LED die wordt gebruikt voor het controleren van de drukknopcommando's ("ABR").
DE "FEC" ALLEEN-SLUITEN DRUKKNOP AANSLUITEN
De besturingseenheid herkent een sluitcommando wanneer het "FEC"-klemmenblok is verbonden met de "GND" en vervolgens losgelaten, d.w.z. een puls naar de GND en vervolgens moet de knop worden losgelaten.
Het maakt het gemakkelijker om de besturingseenheid te gebruiken in toegangscontrolesystemen die fotocellen of inductielussen gebruiken om de poort of automatische slagboom automatisch te sluiten.
Klemmenblok 1: GND (Negatief "-");
Klemmenblok 6: FEC (NO Contact).
Er is een LED die wordt gebruikt voor het controleren van de "FEC"-klemmenblokcommando's.
De logic controller levert 15V (maximaal 400 mA DC-stroom) om de fotocellen en ontvangers van stroom te voorzien. Als de apparaten een verhoogde spanning of stroom nodig hebben, is het gebruik van een extra voeding noodzakelijk. |
DE "HIB1"- EN "HIB2"-EINDESCHAKELAARSENSOR REEDS AANSLUITEN
De besturingseenheid herkent een "reed" die is geactiveerd wanneer de pin die ermee overeenkomt op de HIB-mannetjespin-header is verbonden met de GND, d.w.z. een puls naar de GND.
De enige voorwaarde die in acht moet worden genomen, is dat de reed die overeenkomt met het openen van de poort zodanig moet worden aangesloten dat de "RDA1"-LED oplicht op de motorconnector naar het "MOTOR1"-klemmenblok, pin van de connector "HIB" gemarkeerd met de letter "A". En de "RDF1"-LED naar de motor die is aangesloten op de "MOTOR1" moet oplichten wanneer de poort is gesloten, pin van de connector "HIB" gemarkeerd met de letter "F". Dezelfde procedure moet worden uitgevoerd voor de tweede motor, aangesloten op het "MOTOR2"-klemmenblok.
"PROG" CONNECTOR
Connector gebruikt voor communicatie tussen de besturingseenheid en de PROG- of BLUE-programmeurs (programmeertools).
"INFO_UPS" CONNECTOR
Deze connector wordt gebruikt als communicatie tussen de besturingseenheid en de PPA UPS. Met deze verbinding geïnstalleerd, verbetert de besturingseenheid de werking wanneer deze zonder stroomnetvoeding werkt, d.w.z. op de batterijen.
Hun verbeteringen zijn:
- De besturingseenheid vermindert het energieverbruik wanneer de motor wordt ingeschakeld; dit wordt bereikt door de werksnelheid te verlagen, tot een vermindering van 50%;
- Wanneer de besturingseenheid in Stand-By modus staat, de poort open of gesloten is en de motor is uitgeschakeld, stuurt deze een commando naar de UPS om de eindtrap uit te schakelen en het batterijverbruik te verminderen, waardoor de autonomie in dergelijke situaties toeneemt. Met deze functie is het mogelijk om enkele uren zonder elektrische energie te zitten zonder de batterij leeg te maken. Alleen de RF-ontvanger en de activeringscommando's worden rechtstreeks van de batterij gevoed, waardoor de besturingseenheid een commando kan ontvangen en daarna de PPA UPS de spanningsverhoger inschakelt en de operator begint te werken. Dit systeem is gepatenteerd door PPA.
LOGISCHE FUNCTIE VAN POORTSYSTEMEN
EERSTE ACTIVERING NA INSTALLATIE (VERWERVEN / ZELF LEREN)
Wanneer de omvormer voor de eerste keer wordt ingeschakeld, nadat deze op de operator is geïnstalleerd, moet de poort zich in het midden van zijn traject bevinden en moet een openingsbeweging starten na een extern commando of als op de knop "CMD" is gedrukt.
Als het een sluitbeweging is, open dan de F/R-jumper om de bedrijfsrichting van de motor te veranderen. Als de F/R-jumper weer is gesloten, keert de bedrijfsrichting terug naar de vorige.
Druk daarna op de "CMD"-knop of stuur een extern commando naar de besturingseenheid.
Laat de poort vervolgens openen totdat deze op de openingsstopper leunt of totdat deze de 'REEDA' activeert. Vervolgens zal deze de richting omkeren om te sluiten; laat deze op de sluitstopper leunen of de 'REEDF' activeren.
De poortoperator kan alleen werken met ENCODER of ENCODER plus REED, maar kan niet werken met alleen REED. Wanneer de poort sluit tijdens het zelfleren, kan alleen een fotocelcommando de poortbeweging omkeren.
De automatische poort is nu klaar voor gebruik.
Opmerking: als de draaipoort is uitgerust met een sponning (metalen strip om een van de vleugels vast te houden), moet men een motorvertraging inschakelen via PROG. De vertraging wordt ingeschakeld op Motor 2.
VANAF DE TWEEDE ACTIVERING, WANNEER DE BESTURINGSEENHEID IS LOSGEKOPPELD VAN DE VOEDING
Na de vorige bewerking hoeft de poort het traject niet opnieuw te verwerven (onthouden). Deze zal na een commando eenvoudig en langzaam sluiten, totdat deze op de sluitstopper leunt; de motor schakelt zichzelf na een paar seconden uit. De automatische poort is nu klaar voor gebruik. In het geval dat de fotocelstraal wordt geblokkeerd of de besturingseenheid een commando ontvangt tijdens deze eerste sluitbeweging, zal het referentiepunt dat moet worden gezocht, het openingspunt zijn, om het verwerven van een bekend punt van het traject van de poort te versnellen.
|
|
DE OMVORMERPARAMETERS PROGRAMMEREN
'TST'-FUNCTIE
Wanneer de 'TST' DIP-schakelaar is ingeschakeld, gaat de besturingseenheid naar een werkingsmodus waarin de operator op een specifiek punt van zijn traject (pad) kan worden geplaatst om de eindschakelaarlimieten in te stellen of zelfs om het mechanische deel te controleren.
In deze werkingsmodus wordt, wanneer op de 'VFC'-knop wordt gedrukt, de motor 1 met de klok mee geactiveerd terwijl de knop wordt ingedrukt; zodra deze wordt losgelaten, schakelt de motor zichzelf uit en wanneer op de 'TX'-knop wordt gedrukt, werkt de motor tegen de klok in. De 'VEL'- en 'PAUSA'-knoppen hebben respectievelijk dezelfde functies voor motor 2.
PARAMETERS AANPASSEN VIA HET 'TACTLED SYSTEM'
De besturingseenheid is ook uitgerust met snelle toegangsfuncties via de knoppen. Wanneer de 'PROG'-jumper gesloten is, kan men op de knop drukken die overeenkomt met de gewenste functie om deze in te stellen. Om de waarden te verhogen, kan men opnieuw op de knop drukken totdat het gewenste niveau is bereikt. Er zijn acht niveaus; de LED's van N1 tot N8 geven het respectieve niveau aan. Als men de waarde wil verlagen, kan men op dezelfde knop drukken totdat de LED's uitgaan en weer vanaf de eerste beginnen. Om een andere parameter te wijzigen, drukt u op de gewenste knop en herhaalt u de procedure.
Om de wijzigingen op te slaan, kan men de 'PROG'-jumper openen. De poort kan nu normaal werken.
Programmering Functies Tabel:
| Knop | Functie beschrijving |
| "VFC" |
Eindschakelaar rijsnelheid Snelheid nabij de stoppers. Het heeft een interval van 5 Hz, van 10 Hz tot 50 Hz. Opmerking: De acquisitie- (memoriseren, zelflerend) snelheid is hetzelfde als de eindschakelaar, aangezien deze groter is dan 20 Hz; in het geval dat deze kleiner is, gebruikt de besturingskaart automatisch 20 Hz tijdens de acquisitieprocedure. |
| "TX" |
Functie voor het toevoegen en wissen van afstandsbedieningen (TX)
|
| "VEL" |
Snelheid Past de openings- / sluitsnelheid van de poort aan. Opmerking: Het heeft een interval van 10 Hz, van 60 Hz tot 140 Hz. |
| "PAUSA" |
Semi-automatische functie / Pauzetijd in automatische modus. Het heeft een interval van 30 seconden, van 0 seconden tot 180 seconden. Wanneer '0' is gekozen, wordt de operator semi-automatisch. |
| "LG" |
Tijd hoffelijkheidslicht. Selecteert de tijd dat de 'LG'-uitgang actief blijft nadat de poort is gesloten. Het heeft een interval van 30 seconden, van 0 seconden tot 240 seconden. |
| "RAMPA" |
Sluit eindschakelaar. Verhoogt of verlaagt de snelheid waarmee de operator begint te vertragen bij het sluiten en openen. Het heeft een aanpassing van 8 niveaus. |
Aanvullende functies kunnen worden geprogrammeerd via de PROG-programmeur (programmeerhulpmiddel).
WIS (VERWIJDER) HET OPGESLAGEN TRAJECT (PAD)
Om het opgeslagen traject van de poort te wissen, houdt u de 'CMD'-knop ingedrukt totdat de 'SN'-LED gaat branden. Wanneer de knop wordt losgelaten, wordt het opgeslagen traject gewist. Opmerking: De 'PROG'-jumper moet open zijn.
DE FABRIEKSINSTELLINGEN HERSTELLEN
Om de fabrieksinstellingen te herstellen, houdt u de 'CMD'-knop ingedrukt totdat de 'SN'-LED gaat branden; laat deze niet los; houd deze ingedrukt totdat de 'SN'-LED begint te knipperen.
Wanneer de knop wordt losgelaten, wordt het opgeslagen traject gewist en worden de fabrieksinstellingen hersteld.
Opmerking: De 'PROG'-jumper moet open zijn.
EEN RF-TRANSMITTER TOEVOEGEN
Om een RF-transmitter toe te voegen, houdt u de knop op de transmitter minstens 2 seconden ingedrukt. Nadat de twee seconden zijn verstreken, drukt u op de 'CMD'-knop op de besturingskaart. Observeer dat voordat de transmitter is toegevoegd, de 'SN'-LED snel knipperde; daarna blijft deze branden (aan) tijdens de transmissie. Er kunnen maximaal 256 Fixed Code (FC) of Rolling Code (RC) worden toegevoegd.
ALLE TOEGEVOEGDE RF-TRANSMITTERS WISSEN
Om alle toegevoegde RF-transmitters te wissen, sluit u de 'PROG'-jumper, drukt u één keer op de 'TX'-knop en laat u deze los en houdt u deze vervolgens nogmaals 10 seconden ingedrukt; observeer dat de 'SN'-LED elke seconde knippert. Nadat de tien seconden zijn verstreken, stopt de 'SN'-LED met timen; op dit moment zijn alle toegevoegde transmitters gewist.
HET RF-ONTVANGSTPROTOCOL SELECTEREN (FC/RC)
De besturingskaart is in de fabriek ingesteld om een Fixed Code van de afstandsbedieningen te ontvangen; om het ontvangstprotocol in Rolling Code-modus (RC) te selecteren, activeert u gewoon de 'CR/CF' DIP-schakelaar.
Let op: wanneer de status van deze DIP-schakelaar wordt gewijzigd, van FC naar RC of vice versa, moet de eerder beschreven procedure, 'ALLE TOEGEVOEGDE RF-TRANSMITTERS WISSEN' worden herhaald.
ANTI-VERMALINGSSYSTEEM
De anti-vermaling functie detecteert de aanwezigheid van obstakels op het poorttraject (pad). Tijdens een normale werkingscyclus, als een obstakel wordt gedetecteerd, zal het systeem als volgt te werk gaan:
- Bij het sluiten: de poort wordt geactiveerd in de openingsrichting.
- Bij het openen: De motor wordt uitgeschakeld en wacht op een commando om te beginnen met sluiten.
In de acquisitie- (zelflerende) cyclus heeft de anti-vermaling functie alleen de functie van het herkennen van de openings- en sluitlimietschakelaars, d.w.z. het punt in het traject waar een obstakel is gedetecteerd, wordt beschouwd als een limietschakelaar.
Dit anti-vermaling systeem is niet voldoende om ongevallen met mensen en huisdieren te voorkomen; daarom is het gebruik van fotocellen op de operators verplicht.
ENCODER WERKINGSTEST
Het is mogelijk om de encoders van de automaten te testen. Om dit te doen, sluit u ze gewoon aan op de besturingseenheid en controleert u of de 'ECA1' en 'ECB1' of de 'ECA2' en 'ECB2' LED's knipperen wanneer de automaat werkt. Elke LED komt overeen met een sensor; bijvoorbeeld, de 'ECA1' LED komt overeen met de sensor 'A' in de gearmotor 1.
OPMERKING: Om het product goed te laten functioneren, raden we ten zeerste aan om, als het nodig is om de encoderkabel te splitsen, een vieraderige kabel te gebruiken, waarbij elke draad minstens 1 mm is. De doorgang van de encoderkabel in de buis moet gescheiden zijn van de motorkabel, om interferentie te voorkomen.
|
GEBEURTENIS / STORINGSINDICATOREN
MICROCONTROLLER WERKINGSAANDUIDING
De belangrijkste functie van de 'SN'-LED is om aan te geven dat de microcontroller van de kaart goed werkt; deze knippert met een vaste frequentie (~1Hz), aangezien deze is aangesloten op een voeding.
MOTOR OVERSTROOM OF KORTSLUITING AANDUIDING
De 'SN'-LED knippert snel om te waarschuwen dat de eindversterker is uitgeschakeld als gevolg van overstroom of kortsluiting op de motor. De besturingseenheid kan 10 seconden na de overstroom normaal werken.
OVERVERHITTING AANDUIDING
De 'FC'-LED knippert snel om te waarschuwen dat de eindversterker is uitgeschakeld als gevolg van oververhitting van het koellichaam of de omgeving. De operator kan pas weer werken als de temperatuur daalt tot minder dan 100ºC (212°F).
GEBREK AAN EEPROM AANDUIDING
De 'SN'-LED knippert twee keer wanneer het geheugen afwezig is.
EEPROM MET ONGELDIGE GEGEVENS AANDUIDING
De 'SN'-LED knippert drie keer wanneer het geheugen aanwezig is, maar een inhoud heeft die de microcontroller niet identificeert als een geldige transmittercode.
OPEN LIMIETSCHAKELAAR AANDUIDING
De 'FC'-LED knippert wanneer de poort zich in een open limietschakelaar gebied bevindt.
1GESLOTEN LIMIETSCHAKELAAR AANDUIDING
De 'FC'-LED blijft branden wanneer de poort zich in een gesloten limietschakelaar gebied bevindt.
BELASTING OP DE CONDENSATOREN AANDUIDING
De 'BUS'-LED geeft aan dat er een belasting op de condensatoren van de eindversterker is.
Men mag het voedingsgedeelte (condensatorgebied) van de kaart niet aanraken wanneer deze LED brandt, zelfs niet nadat de omvormer is losgekoppeld van de voeding!
COMMANDO'S AANDUIDING
De 'FA', 'BOT', 'FF', 'ABR' en 'FEC' LED's geven aan dat de besturingseenheid een commando ontvangt van een van de digitale ingangen, zoals 'ABR', 'FEC', 'BOT' of 'FOT'.
FUNCTIES TOEGANKELIJK VIA PROG
| Voeg een afstandsbediening toe | Deze functie wordt gebruikt voor zowel het toevoegen van een afstandsbediening als het verwijderen (wissen, verwijderen) ervan. Om er een toe te voegen, moet men een knop op de afstandsbediening 2 seconden ingedrukt houden en vervolgens op de '+'-knop drukken om deze toe te voegen. Herhaal de procedure voor de andere knoppen om ze toe te voegen aan het geheugen van de besturingseenheid (optioneel). Om alle afstandsbedieningen te verwijderen, houdt u de knoppen '-' en '+' tegelijkertijd ingedrukt totdat het bericht "Memória Vazia!" (Leeg geheugen) op het display verschijnt. |
| Pauze tijd | Pauze tijd in automatische modus; wanneer een tijd van 0 seconden is geselecteerd, gaat het naar de semi-automatische modus. |
| Sluithelling (vertragingzone) | Gebied waarin de poort begint te vertragen voorafgaand aan het sluiten. |
|
Openingshelling (vertragingzone) |
Gebied waarin de poort begint te vertragen voorafgaand aan het openen. |
| Openingssnelheid | Frequentie toegepast op de motor om de poort te openen. |
| Sluitsnelheid | Frequentie toegepast op de motor om de poort te sluiten. |
| Openingshelling snelheid | Snelheid toegepast op de motor in het gebied nabij de open poort. |
| Sluitshelling snelheid | Snelheid toegepast op de motor in het gebied nabij de gesloten poort. |
| Sterkte (Kracht) toegepast op de motor | Met deze functie is het mogelijk om een lagere sterkte toe te passen op de operator om te voldoen aan de vereisten van anti-vermaling systemen. |
| Sterkte (Kracht) bij lage snelheid | Sterkte toegepast op de motor in lage rotatie, vertragingsgebied. |
| Operator model | Functie die beginwaarden toepast op de parameters die dichter bij de gebruikte operator liggen. |
| Fotocel Ingangspoorten kalibratie | Deze functie kalibreert de ingangspoorten van de fotocellen. Om dit te doen, moet men alle beveiligingsapparaten aansluiten op de 'FA'- en 'FF'-ingangspoorten, alle apparaten waterpas houden (uitgelijnd / zonder obstructie) en op de knop '+' drukken. |
| Taal | PROG's taalselectie, beschikbaar in het Portugees, Engels en Spaans. |
| Slave vertraging | Slave gearmotor vertraging (Motor 2). De hier ingestelde tijd wordt gebruikt om te wachten om de motor 2 te verplaatsen. Tijdens het sluiten is het omgekeerd, d.w.z. motor 2 sluit eerst en wacht dan om te beginnen met het sluiten van motor 1. |
| Tijd hoffelijkheidslicht | Countdown (Timer) die automatisch het hoffelijkheidslicht uitschakelt nadat de poort is gesloten. |
| Volg Fotocel Modus | Functie die wordt gebruikt om de poort automatisch te sluiten nadat een voertuig door de fotocel straal is gepasseerd. Wanneer 0 seconden is geselecteerd, is de functie gedeactiveerd. Met een tijd die verschilt van 0, begint de poort te sluiten nadat alle sensoren vrij zijn en alle vooraf ingestelde tijden zijn verstreken. In het geval dat een sensor wordt belemmerd, wordt de timing gereset. |
| Stop bij het openen | Deze functie is meestal ingeschakeld in gated communities, om te voorkomen dat de poort stopt tijdens de openingsmanoeuvre, als gevolg van commando's van afstandsbedieningen van verschillende bewoners tegelijkertijd. |
| Vergrendel puls bij het sluiten | Deze functie schakelt het slot in tijdens een sluitmanoeuvre om de pen in te trekken (voor poorten die niet het mechanische apparaat hebben dat de pen van het elektromagnetische slot op dat moment duwt). |
| Motor startsnelheid | Deze functie past de eerste snelheid aan die op de motor wordt toegepast tijdens elk begin van beweging; het is meestal lager om een piek van energieverbruik bij het starten te vermijden en biedt het verhoogde veiligheid in het geval dat de encoder is losgekoppeld of beschadigd. |
| Stoppers' opening | Functie voor systemen die alleen 'ReedDigital' gebruiken, om te voorkomen dat de operator zichzelf uitschakelt met de gearmotor te veel tegen de (openings- en sluit-) stoppers gedrukt. Het vermindert slijtage van het tandwiel en andere mechanische componenten. Wanneer het systeem hybride is (Encoder plus magnetische reed), wordt deze functie automatisch op nul gezet, omdat de magnetische reed bepaalt waar de poort stopt. |
PROBLEEMOPLOSSING
| Symptomen | Waarschijnlijke oorza(a)k(en) | Actie(s) | |
| De poort komt niet overeen met de verplaatsing waar deze is geïnstalleerd (hij remt voor de sluitstop of slaat dicht bij het sluiten). | Er is een opgeslagen verplaatsing die afwijkt van de verplaatsing van de plaats waar deze is geïnstalleerd. | Druk beide 'CMD'-knoppen tegelijkertijd in en houd ze ingedrukt totdat de 'SN' LED gaat branden. | |
| Poort blijft open en sluit wanneer deze een commando ontvangt om te openen. | Verwerving (Memoriseren) is niet correct uitgevoerd. | Raadpleeg punt 3.1 Eerste activering na installatie (Verwerven / Zelfleren). | |
| 'SN' LED knippert snel en de motor schakelt uit. | Stroomsensor geactiveerd. Dit kan gebeuren als er een probleem is met de motor. | Controleer de weerstand van de stator. Controleer de motorstroom (deze moet minder zijn dan 3A RMS (Gemiddeld) en 5A RMS (piek) (Maximaal 2 seconden)). | |
| Om digitale systemen zoals encoders, fotocellen, enzovoort te installeren, wordt aanbevolen om de netwerkbuizen met elektrische of verbindingskabels gescheiden te houden van de motor om mogelijke elektronische ruis te voorkomen. | |||
ALGEMENE VOORWAARDEN VAN GARANTIE
MOTOPPAR, Industrie en Handel van Automatische Poortbedieners Ltd., geregistreerd bij het CNPJ (Nationaal Register van Rechtspersonen) onder nummer 52.605.821/0001-55, gevestigd te 3526 Dr. Labieno da Costa Machado Avenue, Industrial District, Garça – SP – Brazilië, Postcode 17400-000, fabrikant van PPA Products, garandeert hierbij dit product tegen ontwerp-, fabricage- of montagefouten en/of ondersteunend als gevolg van materiaalkwaliteitsproblemen die het beoogde gebruik onjuist of inadequaat zouden kunnen maken, binnen een wettelijke periode van negentig dagen vanaf het moment van aankoop, op voorwaarde dat de installatie-instructies beschreven in de handleiding worden nageleefd.
Vanwege de geloofwaardigheid en het vertrouwen in PPA-producten, voegen we 275 dagen toe aan de hierboven genoemde periode, waardoor een garantieperiode van één jaar wordt bereikt, eveneens geteld vanaf het moment van aankoop, bewezen door de consument door middel van een aankoopbewijs (Klantbewijs).
Aanbeveling:
We raden aan om zowel de installatie als het onderhoud van de operator te laten uitvoeren door een geautoriseerde technische dienst van PPA. Als het product defect raakt of een onjuiste werking heeft, zoek dan een geautoriseerde technische dienst om het te repareren.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download PPA Triflex Connect Dupla - Handleiding bedieningspaneel
OPMERKING: Om het product goed te laten functioneren, raden we ten zeerste aan om, als het nodig is om de encoderkabel te splitsen, een vieraderige kabel te gebruiken, waarbij elke draad minstens 1 mm is. De doorgang van de encoderkabel in de buis moet gescheiden zijn van de motorkabel, om interferentie te voorkomen.
