PPA Central Agility Pop Connect Handleiding

TECHNISCHE KENMERKEN

• 433.92MHz Ontvangermodule;
• 164 vaste codebedieningen;
• 82 PPA standaard rolling codebedieningen;
• Uitgang voor garagedeurvergrendelings- en verlichtingsmodules;
• Analoge eindschakelaar;
• Fotocel ingang;
• Elektronische koppeling aanpassing;
• Toegang tot drukknop;
• Automatische A/F route memorisatie;
• Rem aanpassing;
• Aanpassing van de helling;
• Helling koppel aanpassing;
• Vertragingstijd voor opening met een signaal;
• Maakt configuratie via PROG mogelijk;
• Schakelt activering van het bord in via Wi-Fi Connect;
• Vooraf ingestelde configuratie via jumpers afhankelijk van type poort, gewicht en snelheid;
• Bron: 12v, 450mA

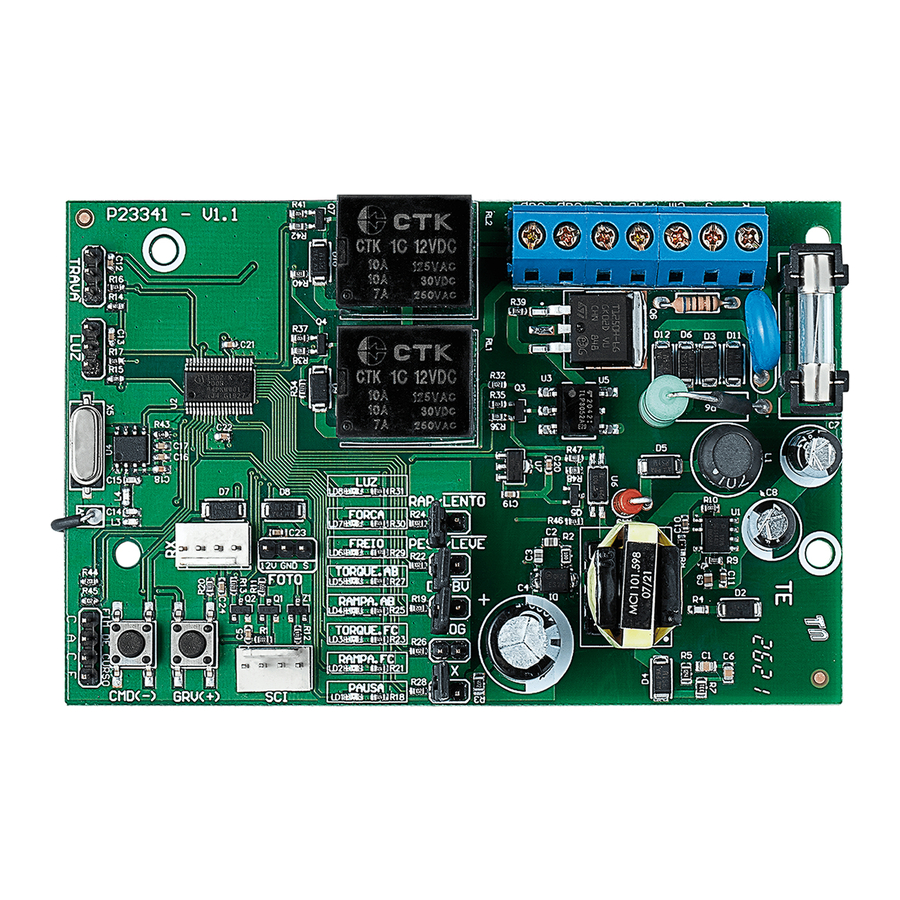

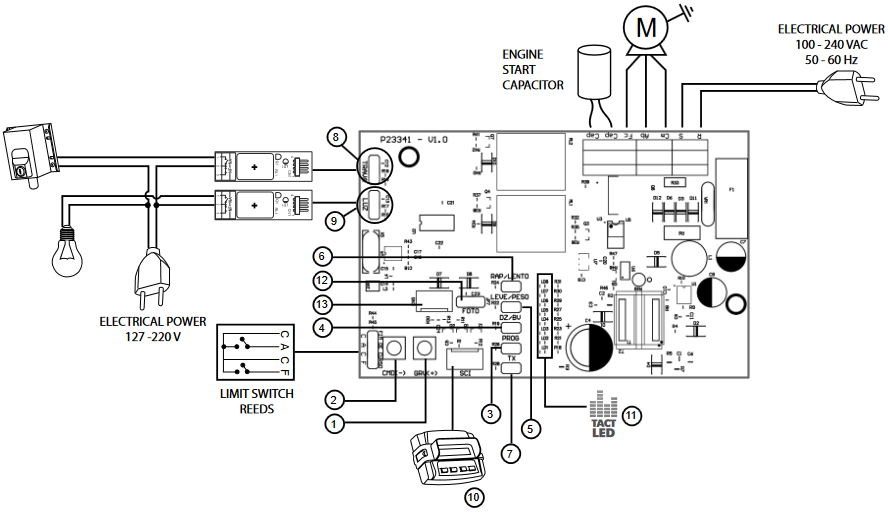

OVERZICHT

SUBTITEL

1. RECORD knop (+);
2. COMMAND knop (-);
3. JUMPER Programmering;
4. JUMPER Toepassingsmodel;
5. JUMPER Selecteer poortgewicht;
6. JUMPER Selecteer technologie;
7. JUMPER Neemt zender (TX) op;
8. LOCK connector;
9. GARAGE LIGHT connector;
10. PROG PPA connector;
11. LED Signalering;
12. Fotocel Connector;
13. RX / BOT Connector

VERWIJDER DE OPGENOMEN ROUTE

Met de poort gestopt, houd de GRV knop ongeveer drie seconden ingedrukt totdat LED1 oplicht, wat de actie bevestigt. Wanneer u deze loslaat, wordt de route verwijderd.

FABRIEKSSTANDAARD

Herstel de instellingen naar de fabrieksinstellingen, met helling uitgeschakeld.

Met de poort gestopt, houd de GRV knop ongeveer vijf seconden ingedrukt totdat LED1 snel knippert, wat de actie bevestigt.

MODELSELECTIE

Stel een patroon in volgens het model van de poort en de bediener.

Met de poort gestopt, sluit de PROG jumper, maak de modelselectie volgens de poorttype jumpers (schuif- of bovenloop), poortgewicht (licht of zwaar) en bedieningssnelheid (snel of langzaam).

Om te bevestigen, druk op de GRV(+) en CMD(-) knop totdat led1 snel knippert.

ZENDERS OPNEMEN

PPA standaard zenders.

1. Met de poort gestopt, sluit jumper TX, LED1 begint 2x te knipperen totdat er een knop wordt ingedrukt.
2. Druk op de zenderknop, LED2 begint te knipperen wanneer deze een geldige code ontvangt;
3. Druk op de GRV knop en laat deze los;
4. Laat de TX knop los;
5. Zender succesvol opgeslagen LED1 knippert 1x;
6. Knop al geregistreerd knippert LED1 2x;
7. Geheugen vol LED1 knippert 3x;
8. Om een nieuwe zenderknop op te nemen, ga terug naar de stap van het indrukken van de zenderknop;
9. Verwijder de jumper om te voltooien;

ZENDERS VERWIJDEREN

Wist het geheugen om nieuwe zenders op te nemen.

1. Met de poort gestopt, sluit jumper TX, LED1 begint 2x te knipperen totdat er een knop wordt ingedrukt.
2. Houd de CMD knop drie seconden ingedrukt totdat LED2 snel knippert, wat de actie bevestigt.
3. Verwijder de jumper om te voltooien

AUTOMATISCH / SEMI – AUTOMATISCHE TIJD

Na het einde van de openingscyclus wacht de poort op de pauzetijd die door de gebruiker is ingesteld om de poort automatisch te sluiten. Om de tijd uit te schakelen en op nul te zetten, wacht het bord op een nieuw commando om te sluiten.

1. Met de poort gestopt, sluit de JPROG jumper waar LED1 2x begint te knipperen totdat er een knop wordt ingedrukt.
2. Druk 1x op de CMD knop, LED1 stopt met knipperen en blijft branden.
3. Druk op de GRV knop om de functie te activeren, waarbij LED het instellingsniveau begint te signaleren.
4. Druk op de GRV knop om de automatische time-out te verhogen en CMD om de tijd te verkorten.
5. Het resetten van de automatische tijd laat het bord in de semi-automatische modus, LED1 knippert snel.
6. Om een andere parameter te configureren, druk tegelijkertijd op de CMD(-) en GRV(+) knoppen, waardoor u terugkeert naar de initiële programmeerstatus;
7. Verwijder de jumper.

Niveaus:

• N1 knippert = Semi-automatisch.
• N1 brandt = 5 sec.
• N2 brandt = 10 sec.
• N3 brandt = 30 sec.
• N4 brandt = 60 sec.
• N5 brandt = 90 sec.
• N6 brandt = 120 sec.
• N7 brandt = 180 sec.
• N8 brandt = 240 sec.

AANPASSING VAN DE OPENINGS- EN SLUITHELLING

De helling is de afstand om de mechanische stop te bereiken. Het bord bewaakt continu de positie van de poort en wanneer deze deze limiet bereikt, vermindert het bedrijfskoppel, waardoor de mechanische stop soepel wordt bereikt.

1. Met de poort gestopt, sluit JPROG jumper, LED1 begint 2x te knipperen totdat er een knop wordt ingedrukt.
2. Voor sluithelling: druk 2x op de CMD knop, LED1 stopt met knipperen en LED2 moet blijven branden. Druk op de GRV knop om de functie te activeren, waarbij LED het instellingsniveau begint te signaleren.
3. Voor openingshelling: druk 4x op de CMD knop, LED1 stopt met knipperen en LED4 moet blijven branden. Druk op de GRV knop om de functie te activeren, waarbij LED het instellingsniveau begint te signaleren.
4. Druk op GRV om de limiet naar de mechanische stop te verplaatsen, waardoor de afstand groter wordt;
5. Druk op CMD om de afstand tot de eindschakelaar te verkleinen;
6. Bij de minimumwaarde is de helling uitgeschakeld, deze vermindert het koppel niet, met de mogelijkheid om 8 niveaus aan te passen;

Niveaus:

• N1 knippert = helling uitgeschakeld;
• N1 brandt = 5% van de route
• N2 brandt = 10% van de route.
• N3 brandt = 15% van de route.
• N4 brandt = 20% van de route.
• N5 brandt = 25% van de route.
• N6 brandt = 30% van de route.
• N7 brandt = 35% van de route.
• N8 brandt = 40% van de route.

KOPPEL OP HELLING

Het bord verlaagt het bedrijfskoppel zodra het de geprogrammeerde helling bereikt. Het koppel wordt afzonderlijk ingesteld voor openen en sluiten.

1. Met de poort gestopt, sluit JPROG jumper, LED1 begint 2x te knipperen totdat er een knop wordt ingedrukt.
2. Voor sluitkoppel: druk 3x op de CMD knop, LED1 stopt met knipperen en LED3 moet blijven branden. Druk op de GRV knop om de functie te activeren, waarbij LED het instellingsniveau begint te signaleren.
3. Voor openingskoppel: druk 5x op de CMD knop, LED1 stopt met knipperen en LED5 moet blijven branden. Druk op de GRV knop om de functie te activeren, waarbij LED het instellingsniveau begint te signaleren.
4. Druk op GRV om het hellingkoppel te verhogen;
5. Druk op CMD om het hellingkoppel te verlagen;
6. Bij de minimumwaarde is de helling uitgeschakeld, deze vermindert het koppel niet, met de mogelijkheid om 8 niveaus aan te passen;
7. Om een andere parameter te configureren, druk tegelijkertijd op de CMD(-) en GRV(+) knoppen, waardoor u terugkeert naar de initiële programmeerstatus;
8. Verwijder Jumper.
   Niveaus:

• N1 knippert = uitgeschakeld;
• N1 brandt = Minimum;
  ...
• N8 brandt = Maximum;

REM

Wanneer er een commando is om de motor uit te schakelen, wordt de rem geactiveerd met de mogelijkheid tot gevoeligheidsaanpassing.

1. Met de poort gestopt, sluit JPROG jumper, LED1 begint 2x te knipperen totdat er een knop wordt ingedrukt.
2. Door 6x op de CMD knop te drukken, stopt LED1 met knipperen en LED 6 moet blijven branden.
3. Druk op de GRV knop om de functie te activeren, waarbij LED het instellingsniveau begint te signaleren.
4. Druk op GRV om de tijd te verlengen dat de rem wordt toegepast;
5. Druk op CMD om de rem te verminderen;
6. Bij de minimumwaarde is de rem uitgeschakeld;
7. Om een andere parameter te configureren, druk tegelijkertijd op de CMD(-) en GRV(+) knoppen, waardoor u terugkeert naar de initiële programmeerstatus;
8. Verwijder Jumper.

Niveaus:

• N1 knippert = uitgeschakeld;
• N1 brandt = Minimum;
  ...
• N8 brandt = Maximum;

VERMOGEN (ELEKTRONISCHE KOPPELING)

Pas de werkingskracht van de motor aan. Om het gebruik van dit veiligheidssensorapparaat effectief te laten zijn, gaat u als volgt te werk:

• Na de juiste installatie van de poortbediener, past u de elektronische koppeling zo aan dat de kracht minimaal nodig is om het poortblad over zijn hele pad te bewegen, bij het openen en sluiten;
• Test aan het einde van de aanpassing de functie door de beweging van de poort te blokkeren door een star voorwerp in de eindschakelaar van de poort te plaatsen.

1. Met de poort gestopt, sluit JPROG jumper, LED1 begint 2x te knipperen totdat er een knop wordt ingedrukt.
2. Door 7x op de CMD knop te drukken, stopt LED1 met knipperen en de LED7 moet blijven branden.
3. Druk op de GRV knop om de instellingen te activeren, LED begint het instellingsniveau te signaleren.
4. Druk op de GRV knop om de sterkte te vergroten en CMD om te verkleinen;
5. Om een andere parameter te configureren, druk tegelijkertijd op de CMD(-) en GRV(+) knoppen, waardoor u terugkeert naar de initiële programmeerstatus;
6. Verwijder de jumper.

GARAGEVERLICHTINGSTIJD

De tijd instellen om de garagelichtrelaismodule uit te schakelen wanneer de poort de sluitende eindschakelaar bereikt.

1. Met de poort gestopt, sluit JPROG jumper, LED1 begint 2x te knipperen totdat er een knop wordt ingedrukt.
2. Door 8x op de CMD knop te drukken, stopt LED1 met knipperen en LED 8 moet blijven branden.
3. Druk op de GRV knop om de instellingen te activeren, LED begint het instellingsniveau te signaleren.
4. Druk op de GRV knop om de stand-bytijd om het licht uit te schakelen te verlengen en CMD om het te verkorten;
5. Om een andere parameter te configureren, druk tegelijkertijd op de CMD(-) en GRV(+) knoppen, waardoor u terugkeert naar de initiële programmeerstatus;
6. Verwijder de jumper.

Niveaus:

• N1 knippert = verkeerslicht, schakelt uit zodra het sluit.
• N1 brandt = 30 sec.
• N2 brandt = 60 sec.
• N3 brandt = 90 sec.
• N4 brandt = 120 sec.
• N5 brandt = 150 sec.
• N6 brandt = 180 sec.
• N7 brandt = 210 sec.
• N8 brandt = 240 sec.

EXTRA INSTELLINGEN ALLEEN GEMAAKT MET BEHULP VAN DE PROG

Met behulp van de PROG programmeermodule is het ook mogelijk om te configureren:

• Rollback: ingeschakeld of uitgeschakeld;
• TX Type: het bord accepteert TX ontvangst in vaste modus en in rolling modus, het wijzigen van deze parameters verwijdert alle eerder geregistreerde TX's.
• Vertraging bij opening: Tijd tussen ontvangst van het openingscommando en het bord dat het commando naar de poort stuurt, waardoor een verkeerslicht dat is aangesloten op het garagelicht wordt geactiveerd voor signalering. Het kan worden geconfigureerd als uitgeschakeld of met een tijd geconfigureerd om de 3 seconden, tien van de maximale waarde van 24 seconden.

INSTELLINGEN DOOR DE PROGRAMMEUR "PROG"

PROG: Hiermee kunt u de instellingen nauwkeuriger maken.

Terwijl de PROG zich in het bord bevindt, worden de commando's via de drukknop, de CMD-knop en de aparte ontvanger uitgeschakeld voor motoractiveringscommando's in de eindschakelaar.

Alleen PROG kan commando's verzenden voor het openen en sluiten van de poort, met de knop (+) en de geregistreerde zender, als deze zich op het hoofdscherm voor de sensorstatus bevindt.

Als u een willekeurige toets in de PROG ingedrukt houdt, gaat deze na 3 seconden naar de automatische herhaalmodus van de ingedrukte toets, waardoor de voortgang van de schermen of aanpassingen wordt versneld.

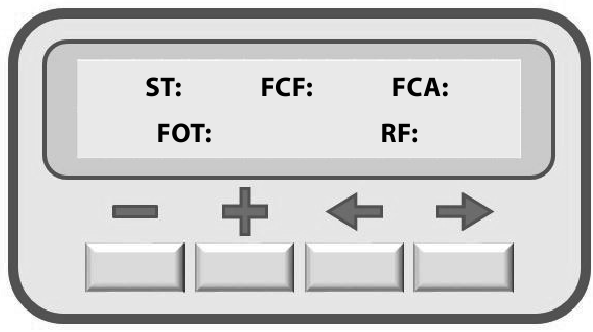

ST – STATUS: Signaleert de openings- of sluitstatus.

FCF: Identificeert de positie tussen reed en aandrijfmoermagneet

FCA: Identificeert de positie tussen reed en aandrijfmoermagneet

FOT: Identificeert de fotocel puls RF: Identificeert radiofrequentie signaal

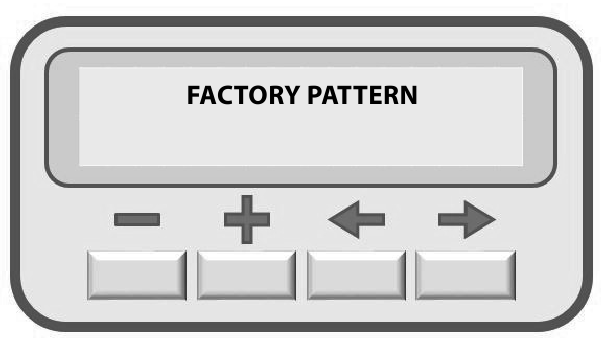

FABRIEKSPATROON: Druk in dit scherm op (-) totdat u het voltooide fabriekspatroon bereikt, druk 5 seconden op de toetsen (-) en (+) totdat er "done" (klaar) op het scherm verschijnt. Definieer ook in dit scherm het type en het gewicht van de poort met behulp van de (+) en (-) toetsen om door de opties te navigeren:

• Licht en langzaam BV
• Licht en snel BV
• Zwaar en langzaam BV
• Zwaar en snel BV
• Licht en langzaam DZ
• Zwaar en langzaam DZ

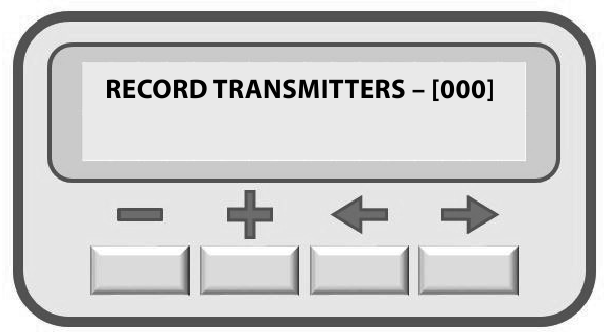

In deze functie toont het display geen signaal, bij het verzenden van een signaal toont het display (+) zender, om te bevestigen druk op de (+) toets en laat deze los, de zender wordt opgeslagen.

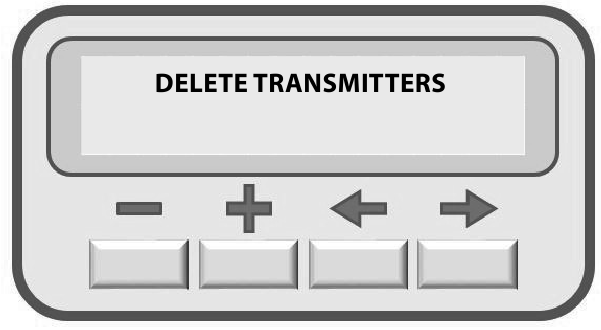

Om alle opgenomen zenders te verwijderen, drukt u op de (+) toets en laat u deze los, hierdoor wordt een teller van 10 seconden weergegeven. aflopend tot 0 sec, om de actie te bevestigen drukt u op de (+) toets en laat u deze los.

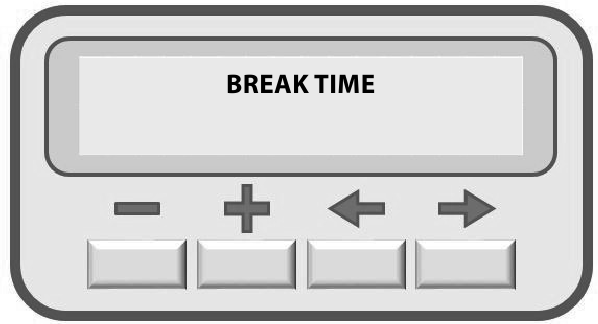

Om de automatische tijd te verlengen drukt u op de (+) toets en om deze te verkorten drukt u op de (-) toets.

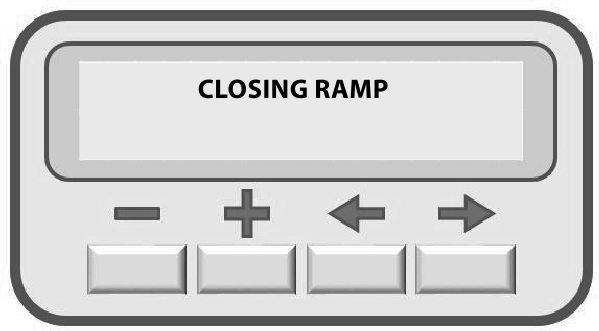

Om de sluitramp te verhogen, drukt u op de (+) toets en om deze te verlagen, drukt u op de (-) toets.

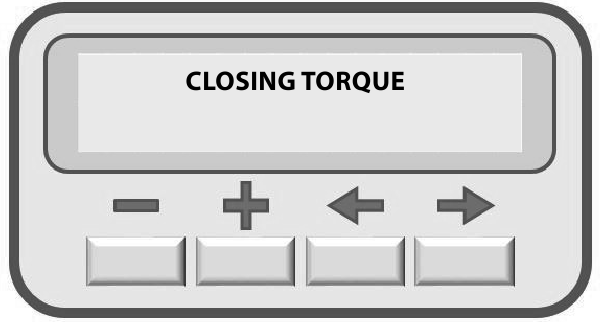

Om het sluitkoppel te verhogen, drukt u op de (+) toets naar het gewenste koppel niveau en om het te verlagen, drukt u op de (-) toets.

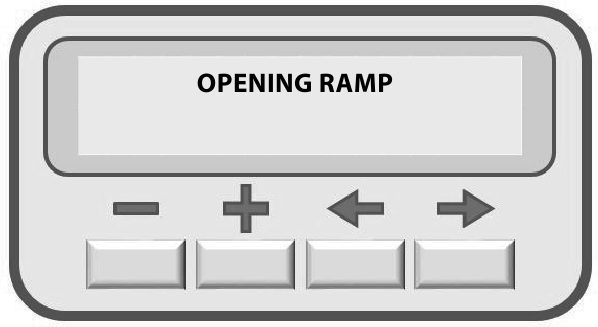

Om de openingsramp te verhogen, drukt u op de (+) toets en om deze te verlagen, drukt u op de (-) toets.

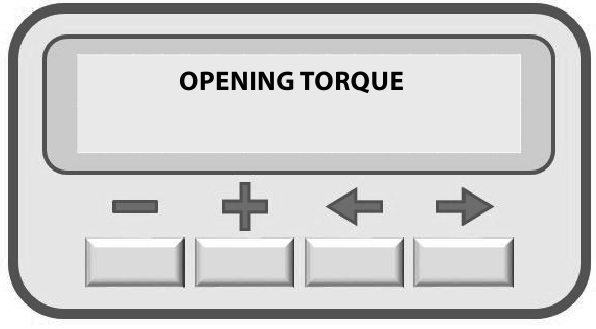

Om het openingskoppel te verhogen, drukt u op de (+) toets naar het gewenste koppel niveau en om het te verlagen, drukt u op de (-) toets.

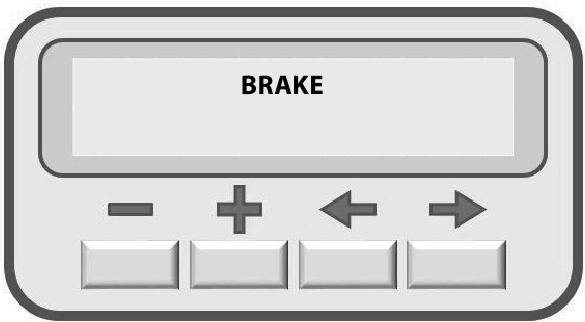

Om het remniveau te verhogen, drukt u op de (+) toets en om het te verlagen, drukt u op de (-) toets.

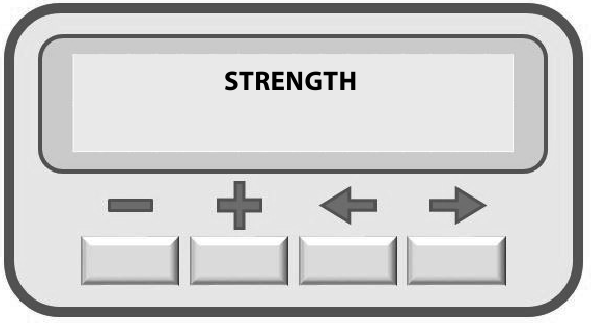

De kracht verlaat de fabriek op het maximale niveau, om het te verlagen drukt u op de (-) toets naar het gewenste niveau, om het te verhogen drukt u op de (+) toets.

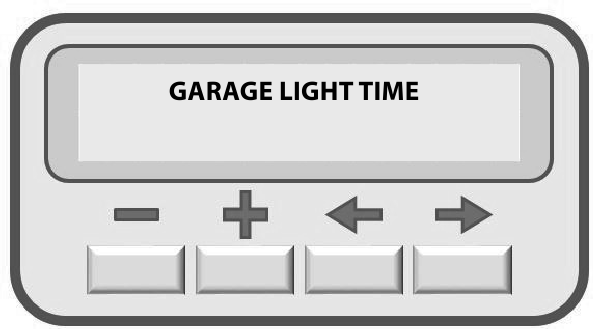

Om de garage lichttijd te verhogen, drukt u op de (+) toets en om het te verlagen, drukt u op de (-) toets.

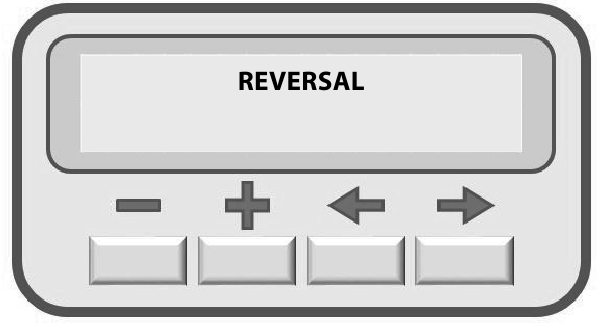

Om de rollback uit te schakelen, drukt u op de (-) toets om in te schakelen, drukt u op de (+) toets.

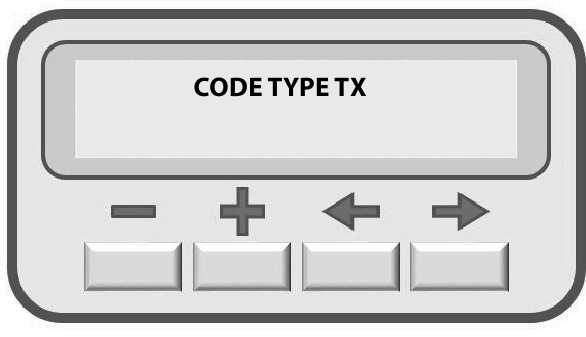

Om een vaste code in te stellen, drukt u op de (-) toets en om een rolling code in te stellen, drukt u op de (+) toets.

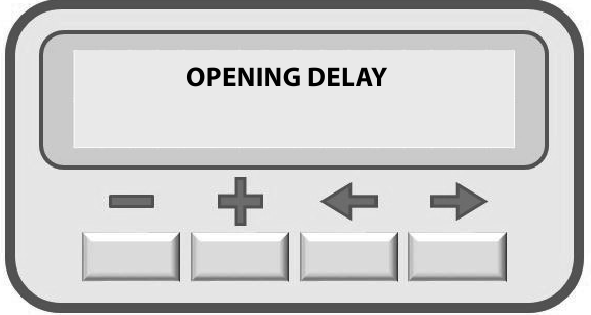

Om de openingsvertragingstijd te verhogen, drukt u op de (+) toets en laat u deze los, en om deze te verkorten, drukt u op de (-) toets.

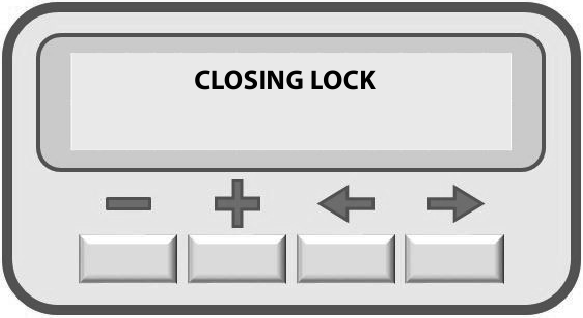

Om de vergrendelingsretractietijd tijdens de sluitende eindschakelaar in te schakelen en te verlengen, drukt u op de (+) toets en om deze te verkorten, drukt u op de (-) toets.

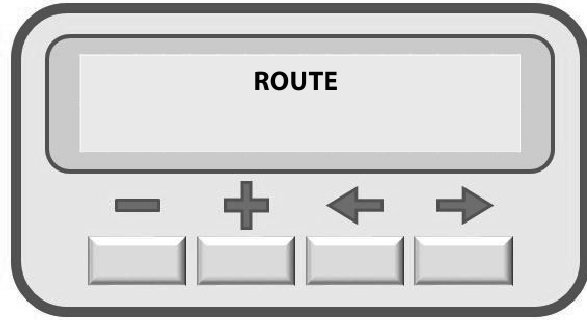

Om de opgenomen route te verwijderen, drukt u op de (+) toets.

INSTELLINGEN COMMANDO TABEL

Parameters	Selecteer functie	Ga naar de functie	Verhogen	Verlagen
Automatische Tijd	Druk 1 x CMD (-)	1 x GRV (+)	GRV (+)	CMD (-)
Sluitramp	Druk 2 x CMD (-)	1 x GRV (+)	GRV (+)	CMD (-)
Sluitkoppel	Druk 3 x CMD (-)	1 x GRV (+)	GRV (+)	CMD (-)
Openingsramp	Druk 4 x CMD (-)	1 x GRV (+)	GRV (+)	CMD (-)
Openingskoppel	Druk 5 x CMD (-)	1 x GRV (+)	GRV (+)	CMD (-)
Rem	Druk 6 x CMD (-)	1 x GRV (+)	GRV (+)	CMD (-)
Sterkte	Druk 7 x CMD (-)	1 x GRV (+)	GRV (+)	CMD (-)
Garage Lichttijd	Druk 8 x CMD (-)	1 x GRV (+)	GRV (+)	CMD (-)
OPMERKING: Om de parameter te wijzigen zonder JUMPER PROG te hoeven openen, is het noodzakelijk om de CMD (-) en GRV (+) knoppen tegelijkertijd in te drukken. LED1 begint 2x te knipperen totdat de CMD (-) knop opnieuw wordt ingedrukt voor de volgende parameter.

JUMPERS INSTELLINGEN

TABEL MET FABRIEKSINSTELLINGEN

ALGEMENE GARANTIEVOORWAARDEN
