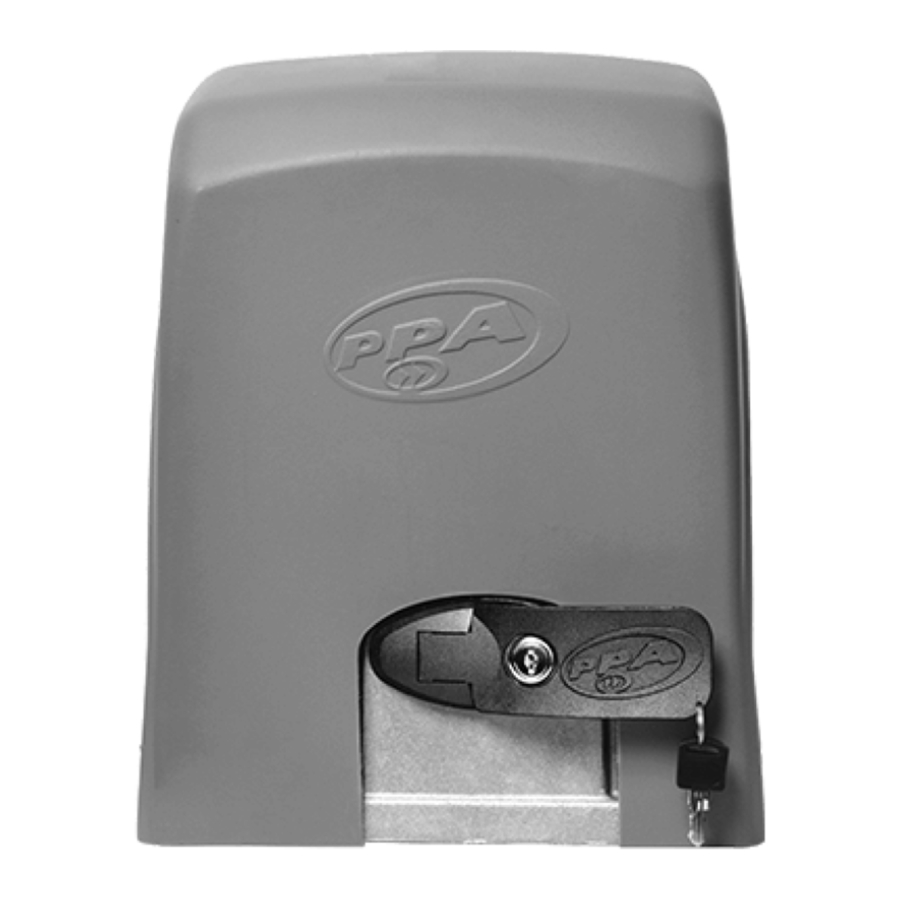

Handleiding PPA Jet Flex (DZ 1500 IND)

BENODIGDHEDEN VOOR INSTALLATIE

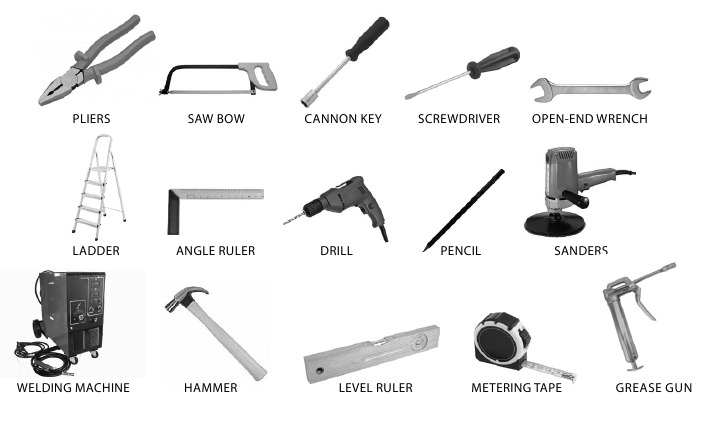

Hieronder staan enkele benodigdheden voor de installatie van de bediening:

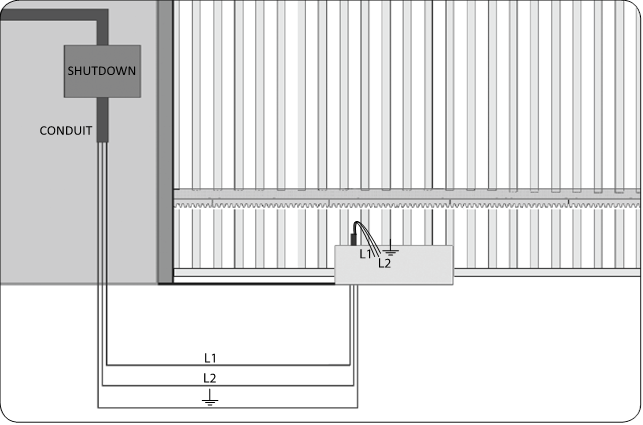

ELEKTRISCHE INSTALLATIE

Voor de elektrische installatie moet het netwerk de volgende kenmerken hebben:

• Elektrisch netwerk van 127 V of 220 V.
• 5-A stroomonderbrekers in de elektrische verdeelkast.
• 3/4" diameter leidingen tussen de elektrische verdeelkast en het apparaat voor totale uitschakeling;
• 3/4" diameter leidingen tussen het apparaat voor totale uitschakeling en het aansluitpunt van de bediening;
• 1/2" diameter leidingen voor externe en optionele drukknoppen;
• 1/2" diameter leidingen voor veiligheidsfotocellen (optioneel).

• De kabel voor vaste bedrading moet voldoen aan NBR NM 247-3.
• De stroomtoevoergeleider van een product voor intern gebruik moet een flexibele kabel van 3 x 0,75 mm² zijn, 500 V en voldoen aan de NBR NM 247-5-norm.
• De stroomtoevoergeleider van een product voor extern gebruik moet een flexibele kabel van 3 x 0,75 mm2 zijn, 500 V en voldoen aan de IEC 60245-57-norm.

VOORZORGSMAATREGELEN BIJ DE ELEKTRISCHE INSTALLATIE

Om schade aan de bedrading te voorkomen, is het belangrijk dat alle leidingen correct aan de bediening zijn bevestigd. De bedrading moet door leidingen worden geleid, die intern door de ondervloer lopen, waarbij ervoor moet worden gezorgd dat geen van de bedradingsleidingen bekneld raken en beschadigd raken.

De aardingsklem moet worden aangesloten op de aardingskabel van het elektrische netwerk.

Het apparaat moet worden gevoed via een aardlekschakelaar (DR) met een nominale aardlekstroom van meer dan 30 mA.

VOORZORGSMAATREGELEN MET DE POORT VOOR AUTOMATISERING

Voordat u de bediening aan de poort aanpast, controleert u het schuiven aan de hand van de onderstaande instructies:

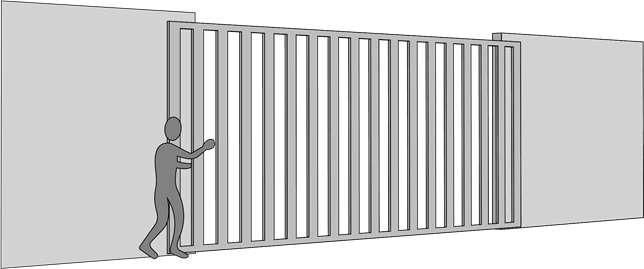

1. Controleer voordat u de bediening installeert of de poort in goede mechanische staat is, dat wil zeggen correct opent en sluit. Open de poort handmatig en observeer de benodigde inspanning. Deze inspanning moet minimaal zijn over de gehele padlengte.

2. Sluit de poort handmatig en controleer of de uitgeoefende inspanning hetzelfde was als bij de vorige handeling.
   De poort moet een sterke structuur hebben en, voor zover mogelijk, een die niet vervormt. De katrollen moeten een diameter hebben die overeenkomt met de afmetingen van de poort, in perfecte staat verkeren en zo gemonteerd zijn dat het poortblad tijdens de gehele beweging stabiel is. We adviseren katrollen met een minimale diameter van 120 mm.

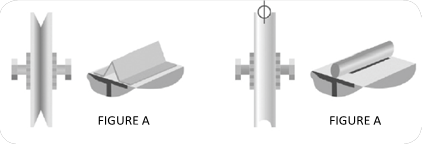

   De onderstaande afbeeldingen vertegenwoordigen de twee soorten rails en katrollen die worden gebruikt. Het systeem dat een recht gedeelte gebruikt (Afbeelding A – hoekbeugel) heeft meer wrijving en bijgevolg meer slijtage. Het cirkelvormige gedeelte (Afbeelding B) zorgt voor een betere poortbeweging en minder wrijving voor de bediening.

3. Zorg ervoor dat het poortblad niet vast komt te zitten bij het openen en sluiten. De schuifrail van de poort moet perfect recht en waterpas zijn en periodiek worden ontdaan van elk element of vuil dat het glijden van de katrollen over de gehele lengte bemoeilijkt, zoals weergegeven in de onderstaande afbeelding.


INSTALLATIE EN BEVESTIGING VAN DE BEDIENING

Voordat u de bediening installeert, verwijdert u alle onnodige kabels en schakelt u alle apparatuur of systemen uit die op het elektriciteitsnet zijn aangesloten.

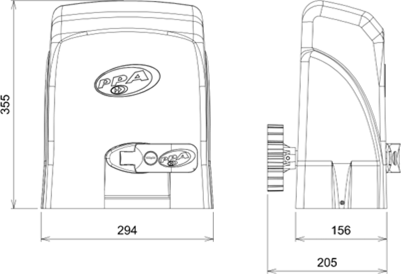

AFMETINGEN APPARATUUR

De perfecte werking van deze apparatuur is afhankelijk van de instructies in deze handleiding. Om de apparatuur te installeren, gaat u als volgt te werk:

1. Controleer of de vloer stevig genoeg is zodat de apparatuur kan worden bevestigd en waterpas kan worden gezet; zo niet, zorg dan voor een betonnen voetstuk volgens de onderstaande richtlijnen:

2. De afmetingen van de voet moeten geschikt zijn voor de afmetingen van de bediening.

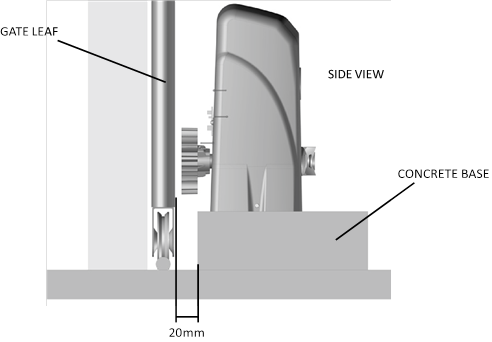

   Het betonnen voetstuk moet zich op een afstand van ongeveer 20 mm van de voorkant van het poortblad bevinden.

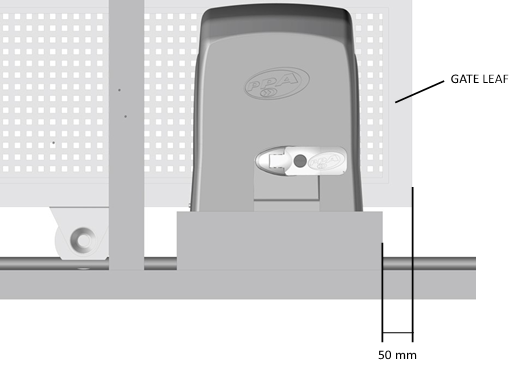

3. Zodra aan de voorwaarden voor het betonnen voetstuk is voldaan, opent u de poort en plaatst u de bediening dicht bij het poortblad. De afstand tussen het einde van het poortblad en het betonnen voetstuk moet 50 mm zijn.

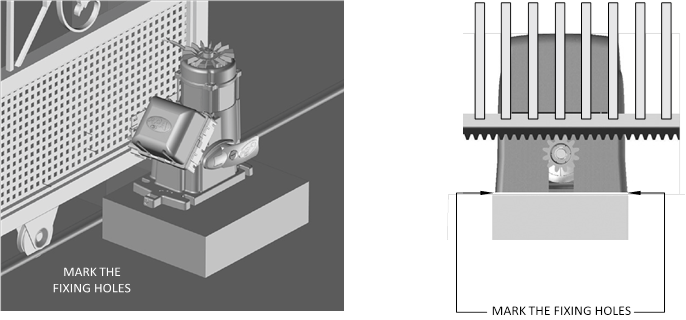

4. Lijn de bediening vooraf uit met de poort, plaats de tandheugel over het tandwiel en plaats de constructie tegen de poort. Markeer vervolgens de bevestigingsgaten in de vloer of het betonnen voetstuk.

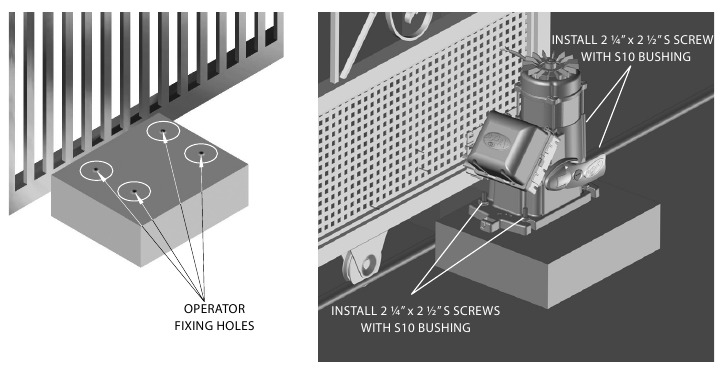

5. Boor de gaten voor de bevestiging en plaats de bediening uitgelijnd met de poort. Voordat u de 1/2" x 4" S-schroeven aandraait, verplaatst u de poort om er zeker van te zijn dat deze de bediening tijdens het traject niet raakt. Als dit gebeurt, verplaatst u de bediening naar achteren.

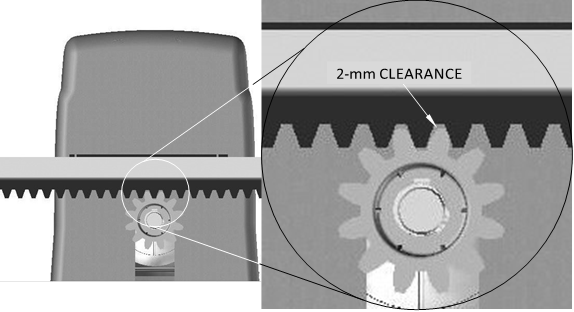

6. Plaats met de bediening ontgrendeld de tandheugel over het tandwiel en lijn deze uit met de poort.
   Laat ongeveer 2 mm speling over tussen de bovenkant van de tandheugeltand en de onderkant van de tandwieltand.

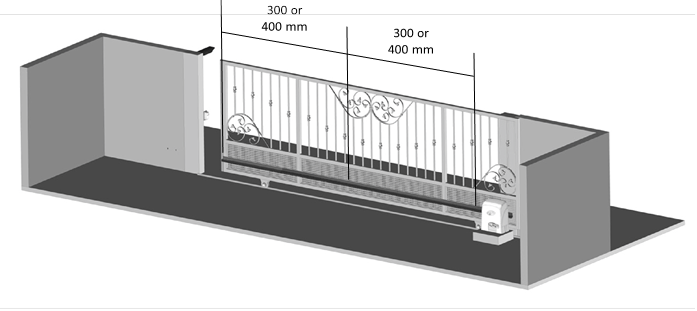

7. Bevestig de tandheugel over de gehele lengte van het poortblad door deze elke 300 of 400 mm te lassen of vast te schroeven.

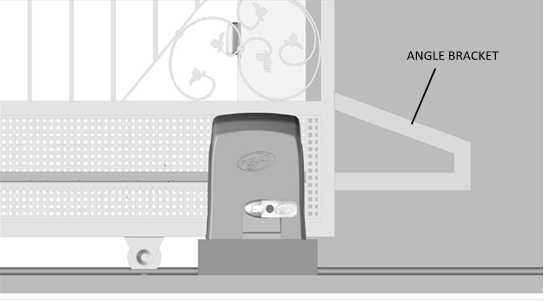

8. Zorg voor vulplaten om de uitlijning van de tandheugel te garanderen als het poortblad kromgetrokken is. Er zijn gevallen waarin de tandheugel de bladlengte moet verlengen. Zorg in dit geval voor een hoekbeugel, zodat er geen tand wordt overgeslagen bij het starten van de bediening.

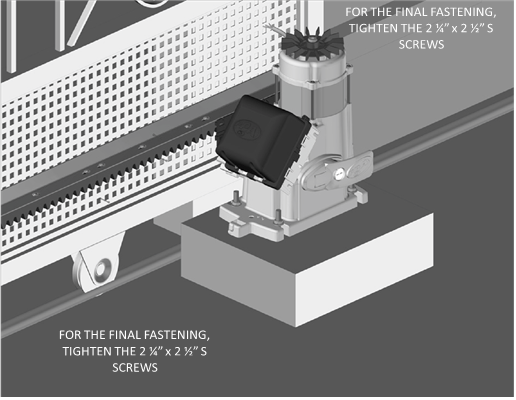

9. Nadat u de tandheugel hebt bevestigd, bevestigt u de bediening op de vloer of het betonnen voetstuk en draait u de schroeven vast.


ANALOGE EINDESCHAKELAARINSTALLATIE

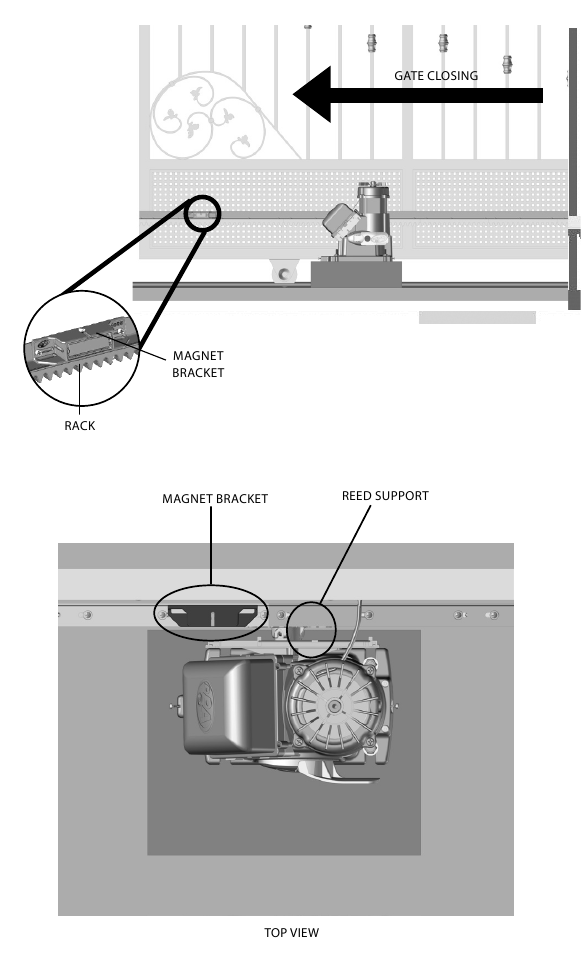

1. Plaats met het hek gesloten de magneetsteun op de tandheugel gericht naar de REED van de bediener. Deze magneet zal fungeren als een sluitende eindschakelaar.

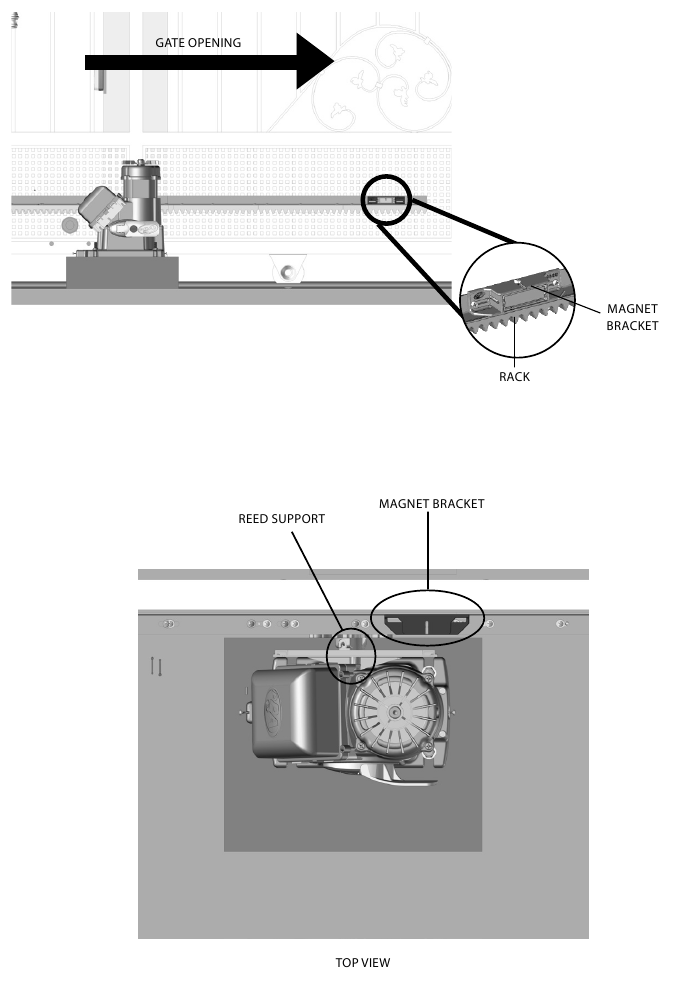

2. Open het hek volledig en plaats de andere magneetbeugel op de tandheugel, gericht naar de REED van de bediener. Deze magneet zal fungeren als de openende eindschakelaar.

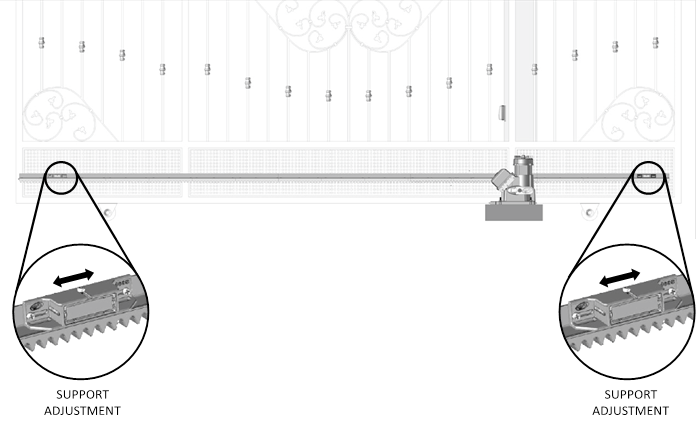

3. Start de motor en controleer of de REED's correct uitschakelen. Draai indien nodig de plaatconnector om. Maak na het bevestigen van de magneetbeugels de laatste aanpassingen, waarbij u ze naar rechts of links, omlaag of omhoog verplaatst, afhankelijk van de gewenste aanpassing.

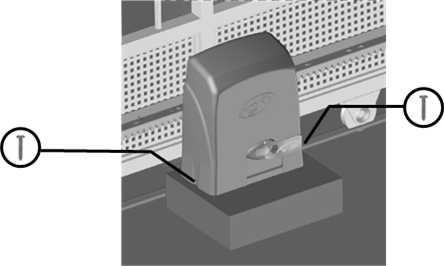

4. Om de installatie van de bediener te voltooien en voor de werking ervan, is het verplicht om de afdekking vast te schroeven met 2 schroeven van 3,5 x 16 mm (beschikbaar in de kit).


BEDIENINGSPANEEL: :
Controleer het bedieningspaneel van de bediener op Code: het productlabel (afhankelijk van het Model: Reductieverhouding: model aan de zijkant). Raadpleeg daarna Technologie: Voltage: de handleiding van het bedieningspaneel die beschikbaar is om te downloaden op www.ppa.com. Assemblage: Bekleding: br en maak alle aansluitingen en Versnelling:

HERSMERING

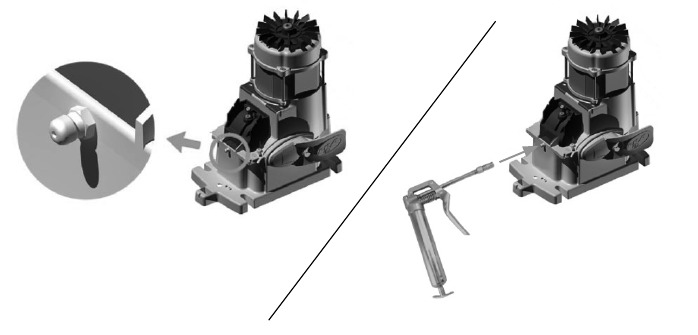

Het wordt aanbevolen om de apparatuur periodiek opnieuw te smeren met behulp van de M6-smeernippel die in dit product aanwezig is. Raadpleeg uw installateur om de frequentie van smering te beoordelen die vereist is voor uw apparatuur, afhankelijk van de gebruiksfrequentie.

ONDERHOUD

De onderstaande tabel geeft een overzicht van enkele PROBLEMEN — DEFECTEN, MOGELIJKE OORZAKEN EN CORRECTIES — die zich in uw bediener kunnen voordoen. Schakel voor elk onderhoud de stroomtoevoer uit.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Aanbeveling:
De gespecialiseerde PPA-installateur moet alle instructies in deze TECHNISCHE HANDLEIDING en de GEBRUIKERSHANDLEIDING volgen om de bediener te installeren.
Met de GEBRUIKERSHANDLEIDING in de hand moet de installateur de informatie, toepassingen en veiligheidsitems van de bediener aan de gebruiker laten zien.

Lees en volg, voordat u de bediener installeert, alle instructies in deze handleiding nauwkeurig op.

• Zorg er, voordat u de bediener installeert, voor dat de lokale elektrische stroomtoevoer compatibel is met die op het identificatielabel.
• Schakel de elektrische stroomtoevoer niet in voordat de installatie of het onderhoud is voltooid. Maak de elektrische aansluitingen van het bedieningspaneel altijd met de stroomtoevoer uitgeschakeld.
• Zorg er, zodra de installatie is voltooid, voor dat de onderdelen van de garagedeur niet uitsteken in het pad en het openbare trottoir.
• Het gebruik van totale uitschakelingsapparaten is verplicht bij het installeren van een bediener.

OPMERKING: dit product is vervaardigd met een M6 rechte smeernippel die het smeren van de binnenste kroon vergemakkelijkt, aangezien het niet nodig is om de reductiemotor te demonteren om onderhoud uit te voeren, wat behendigheid en praktische bruikbaarheid biedt aan installateurs.

TECHNISCHE KENMERKEN

www.ppa.com.br | +55 14 3407 1000
