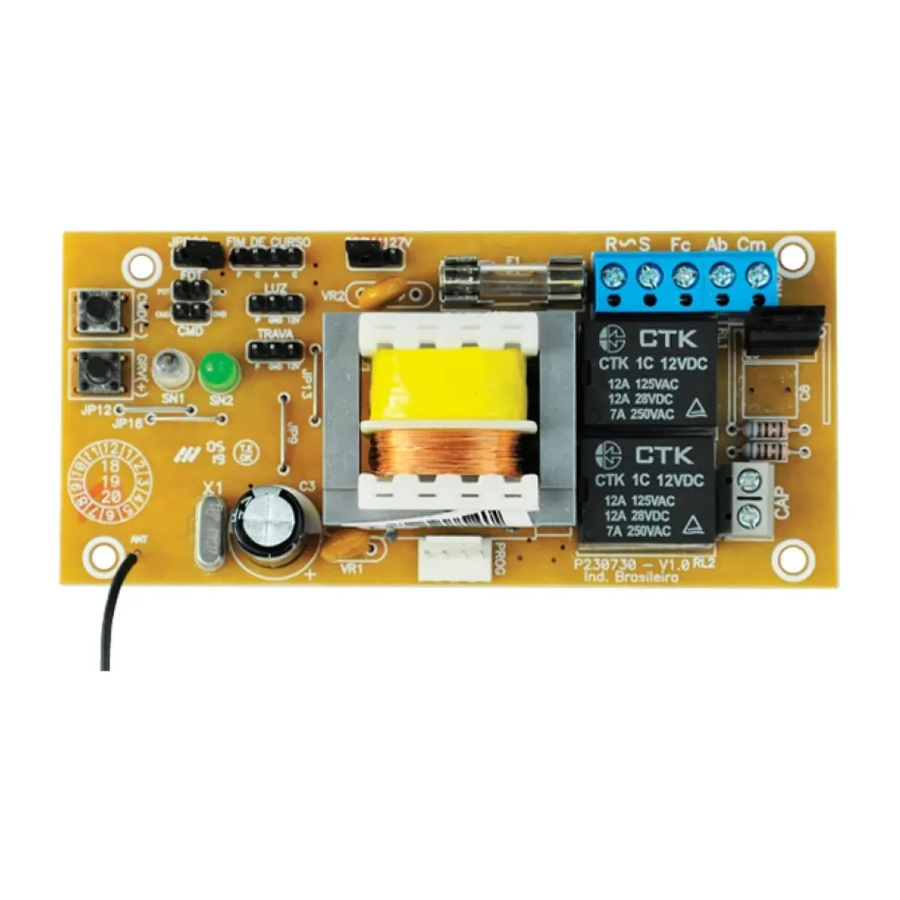

PPA POP PROG - Handleiding bedieningspaneel

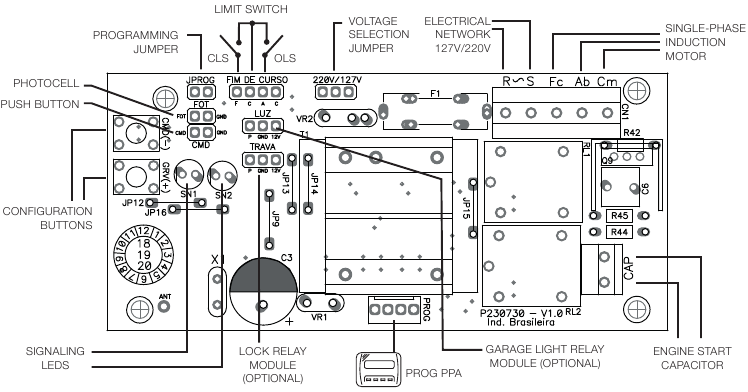

ELEKTRISCH SCHEMATISCH DIAGRAM

Gebruik de apparatuur niet zonder eerst deze handleiding te raadplegen

BELANGRIJKSTE KENMERKEN

• Analoge eindschakelaar;
• 433,92MHz Ontvangermodule;
• 50 bedieningen opnemen;
• Elektronische koppeling afstelling (sterkte);- Automatische memorisatie van A/F verloop;
• Ingangen:
  • Fotocel, gebruikt externe bron;
  • Drukknop;
• Uitgangen voor modules:
  • Slot;
  • Garagelampen;
• Rem afstelling;
• Eindschakelaar afstelling;
• Snelheidsaanpassing eindschakelaar;
• Openingstijd vertraging voor signaleringsapparaat;
• Instellingen via PROG PPA.

FABRIEKSINSTELLING

Herstel de instellingen naar de fabrieksinstellingen.

1. Met de poort gestopt, sluit de JPROG-jumper, led SN1 knippert 2x terwijl u niet op de CMD-knop drukt
2. Druk 1x op CMD en vervolgens op GRV om de functie te openen
3. Druk op GRV om de fabrieksinstellingen te bevestigen of op CMD om te annuleren en terug te keren naar het functie menu;
4. Verwijder jumper JPROG;

LED SIGNALERING SN1:

• Knippert 1x wanneer de knop als ingedrukt wordt herkend

SIGNALERING LED SN2:

• Knippert 1x;

AUTOMATISCHE TIJD / SEMI-AUTOMATISCH

Aan het einde van de openingscyclus wacht de poort op de ingestelde pauzetijd en sluit automatisch wanneer automatisch is ingeschakeld.

De SN1- en SN2-LED's knipperen samen elke 1 seconde, wat de afnemende tijd aangeeft. Wanneer de pauzetijd is ingesteld op Uitgeschakeld, wacht de poort op de volgende opdracht om te sluiten.

1. Met de poort gestopt, sluit de JPROG-jumper, led SN1 knippert 2x terwijl u niet op de CMD-knop drukt
2. Druk 2x op CMD en vervolgens op GRV om de functie te openen
3. Druk op GRV om de stand-by tijd in de automatische modus te verlengen of op CMD om de tijd te verkorten.
4. De tijd dat de poort in de semi-automatische functie blijft op nul zetten;
5. Stap van 10s en maximaal 120 seconden;
6. Verwijder JPROG-jumper;

Waarden:
0 = Automatisch uitgeschakeld;
1 = 10 sec pauze;
2 = 20 sec pauze;
...
12 = 120 sec pauze;

SIGNALERING LED SN1:

• Knippert 1x wanneer de knop wordt herkend;
• Knippert 1x voor 10 seconden van de tijd, bv: 30s pauze, led knippert 3x;
• Automatisch direct knipperen uitgeschakeld;
• Blijft aan bij maximale tijd;

LED SIGNALERING SN2:

• Knippert 2x;

ZENDERS WISSEN

Wis het geheugen om nieuwe zenders op te nemen.

1. Met de poort gestopt, sluit de JPROG-jumper, led SN1 begint 2x te knipperen terwijl de CMD-knop niet wordt ingedrukt
2. Druk 3x op CMD en vervolgens op GRV om de functie te openen
3. Druk op GRV om zenders te verwijderen of op CMD om te annuleren en terug te keren naar het functie menu;
4. Verwijder jumper JPROG;

LED SIGNALERING SN1:

• Knippert 1x bij herkenning van de ingedrukte knop;
• Knippert 10x snel ter bevestiging van het uitsluiten van zenders;

SIGNALERING LED SN2:

• Knippert 3x;

GARAGELAMP TIJD / VERTRAGING

De tijd instellen om de garagelamprelais module uit te schakelen wanneer de poort de eindschakelaar bereikt of de wachttijd voordat de poort begint te openen na de activering van de relais module die is aangesloten op de "LIGHT" (LICHT) uitgang.

Voor Garagelamp Tijd:
De instelling heeft niveaus van 0 tot 6, maximale tijd van 4 minuten.
Werking: De garagelamp gaat branden wanneer de poort in beweging is of open staat voor een nieuw commando, en wordt uitgeschakeld wanneer de poort volledig sluit en nadat de geplande tijd is verstreken.

Voor Openingsvertraging met Signaal Aan:
De instelling heeft niveaus van 7 tot 10, maximale tijd van 15 seconden.
Werking: Wanneer de poort volledig gesloten is en een opdracht ontvangt voor de openingscyclus, wordt het signaal ingeschakeld en blijft het gedurende de ingestelde tijd aan, waarna de motor wordt geactiveerd. Het signaal wordt uitgeschakeld aan het einde van de deursluitcyclus of wanneer een nieuw commando wordt ontvangen door de zender tijdens de vertragingstijd.

1. Met de poort gestopt, sluit de JPROG-jumper, led SN1 knippert 2x terwijl de CMD-knop niet wordt ingedrukt;
2. Druk 4x op CMD en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de uitschakeltijd van de garagelamp te verlengen of op CMD om te verkorten;
4. 30-seconden-gradatie (Garagelamp aanpassingen);
5. Maximale tijd voor garagelamp is 4 minuten;
6. Vertragingstijd instellingen: Van 3 tot 15 seconden (3-seconden gradatie);
7. Verwijder JPROG-jumper.

Niveaus

0 - signaal
1 - 40sec
2 -80 sec
6 - 240 sec
7 - 3 sec
8 - 7 sec
9 -11 sec
10 - 15sec (maximum)

LED SIGNALERING SN1:

• Knippert 1x bij herkenning van de ingedrukte knop;
• Knippert continu tot minimale tijd, niveau 0;
• Blijft aan bij maximale tijd;
• Knippert 1x op elk niveau, bv niveau 6, led knippert 6x.

SIGNALERING LED SN2:

• Pex 4x;

OMKERING

Met de drukknop of zenderbediening kan de poort tijdens het sluiten worden bediend om om te keren.

1. Met de poort gestopt, sluit de JPROG-jumper, led SN1 knippert 2x terwijl de CMD-knop niet wordt ingedrukt;
2. Druk 5x op CMD en vervolgens op GRV om de functie te openen;
3. Door op GRV te drukken wordt de omkering ingeschakeld en met CMD uitgeschakeld;
4. Verwijder jumper JPROG;

LED SIGNALERING SN1:

• Knippert 1x bij herkenning van de ingedrukte knop;
• Continu knipperen: omkering uitgeschakeld;
• Blijft ingeschakeld: Omkering ingeschakeld;

SIGNALERING LED SN2:

• Pex 5x;

REM

Wanneer er een opdracht is om de motor uit te schakelen, wordt de rem geactiveerd met de mogelijkheid om de gevoeligheid aan te passen.

1. Met de poort gestopt, sluit de JPROG-jumper, led SN1 knippert 2x terwijl de CMD-knop niet wordt ingedrukt;
2. Druk 6x op CMD en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de remgevoeligheid te verhogen;
4. Druk op CMD om de remgevoeligheid te verlagen;
5. In de minimumwaarde is de rem uitgeschakeld, met de mogelijkheid tot aanpassing van 10 gevoeligheidsniveaus.

LED SIGNALERING SN1:

• Knippert continu voor het instellen van Minimum, rem uitgeschakeld;
• Knippert 1x voor elke verhoging van de gevoeligheid, met een maximale waarde van 10;

FORCE (ELEKTRONISCHE KOPPELING)

Pas de werkingskracht van de motor aan. Om het gebruik van dit veiligheidsdetectieapparaat effectief te laten zijn, gaat u als volgt te werk:

• Na een correcte installatie van de automatisering bij de poort, past u de elektronische koppeling aan; zodat de kracht minimaal is om de poortvleugel over zijn hele pad te bewegen, bij het openen en sluiten;
• Test aan het einde van de afstelling de functie door de beweging van de poort te blokkeren door een star object in de baan van de poort te plaatsen.

1. Met de poort gestopt, sluit de JPROG jumper, led SN1 knippert 2x terwijl u niet op de CMD knop drukt;
2. Druk 7x op CMD en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de kracht te vergroten of op CMD om te verkleinen;
4. Maximaal krachtniveau: 8;
5. Verwijder de JPROG-jumper;

LED SIGNALERING SN1:

• Druk 1x wanneer de acknowledge (bevestigings-) knop is ingedrukt;
• Continu knipperen voor minimale sterkte, niveau 0;
• Het blijft branden voor maximale sterkte, niveau 7.
• Snelheid 1x volgens geselecteerd niveau, bijvoorbeeld: niveau 3, led knippert 3x.

SIGNALERING LED SN2:

• Pex 7x;

DE EINDSCHAKELAAR AFSTELLEN

De eindschakelaar is de afstand die nog moet worden afgelegd om de mechanische stop te bereiken.
De besturingseenheid bewaakt continu de positie van de poort en wanneer deze deze limiet bereikt, wordt de snelheid van de werking verminderd, waardoor de mechanische stop voorzichtig wordt bereikt.

1. Met de poort gestopt, sluit de JPROG jumper, led SN1 knippert 2x terwijl u niet op de CMD knop drukt;
2. Druk 8x op CMD voor de openings eindschakelaar, of druk 9x op CMD voor de sluitings eindschakelaar en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de limiet naar de mechanische stop te verplaatsen en de afstand te vergroten;
4. Druk op CMD om de afstand tot de eindschakelaar te verkleinen;
5. In de minimumwaarde is de eindschakelaar uitgeschakeld, waardoor de snelheid niet wordt verminderd, met de mogelijkheid om 5 gevoeligheidsniveaus aan te passen.

LED SIGNALERING SN1:

• Knippert 1x wanneer de acknowledge (bevestigings-) knop is ingedrukt;
• Knippert continu voor minimale instelling, uitgeschakeld;
• Knippert 1x voor elke verhoging van de gevoeligheid, met een maximale waarde van 5; - Het blijft branden op de maximale waarde.

SIGNALERING LED SN2:

• Knippert 8x voor openen;
• Knippert 9x voor sluiten.

EINDSCHAKELAAR SNELHEID

De besturingseenheid verlaagt de snelheid van de werking zodra deze de geprogrammeerde limiet bereikt. De snelheid is hetzelfde voor openen en sluiten.

1. Met de poort gestopt, sluit de JPROG jumper, led SN1 begint 2x te knipperen terwijl u niet op de CMD knop drukt.
2. Druk 10x op CMD en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de snelheid te verhogen;
4. Druk op CMD om te vertragen;
5. Bij de minimumwaarde is de eindschakelaar uitgeschakeld, deze gaat niet in de vertragingssnelheid, met de mogelijkheid om 11 gevoeligheidsniveaus aan te passen.

LED SIGNALERING SN1:

• Knippert 1x wanneer de acknowledge (bevestigings-) knop is ingedrukt;
• Knippert continu naar minimale instelling, uitgeschakeld;
• Knippert 1x voor elke verhoging van de gevoeligheid, met een maximale waarde van 11; - Het blijft branden op de maximale waarde.

SIGNALERING LED SN2:

• Pex 10x;

TRANSMITTERS REGISTREREN

PPA standaard transmitters.

1. Met de poort gestopt, sluit de JPROG-jumper, led SN1 knippert 2x
2. Druk op de transmitterknop, led SN2 begint te knipperen wanneer deze een geldige code ontvangt;
3. Druk op de GRV knop en laat deze los;
4. Laat de transmitterknop los;
5. Transmitter succesvol geregistreerd LED SN1 en SN2 knipperen;
6. Knop al geregistreerd knippert led SN1 2x;
7. Vol geheugen knippert led SN1 3x;
8. Om een ​​nieuwe transmitter op te nemen, gaat u terug naar stap 3;
9. Verwijder de PROG-jumper om te voltooien;

EEN ROUTE VERWIJDEREN

Retourreistijd tot 1 minuut

1. Poort moet gestopt zijn
2. Met Jumper JPROG geopend, houd GRV + knop 3 seconden ingedrukt;
3. LED SN1 en SN2 moeten knipperen, ter bevestiging van de bewerking

EXTRA SIGNALERING OP LED'S

• Het programma starten en verlaten: Led SN1 (rood) knippert 1x, langzaam
• Laatste commando - Openen: Led SN2 (groen) knippert 3x snel
• Laatste commando - Sluiten: Led SN1 knippert 4x snel
• Fotocel geactiveerd: Led SN1 blijft branden.

STANDAARD TABEL

Fabrieksinstelling

FUNCTION TABLE
