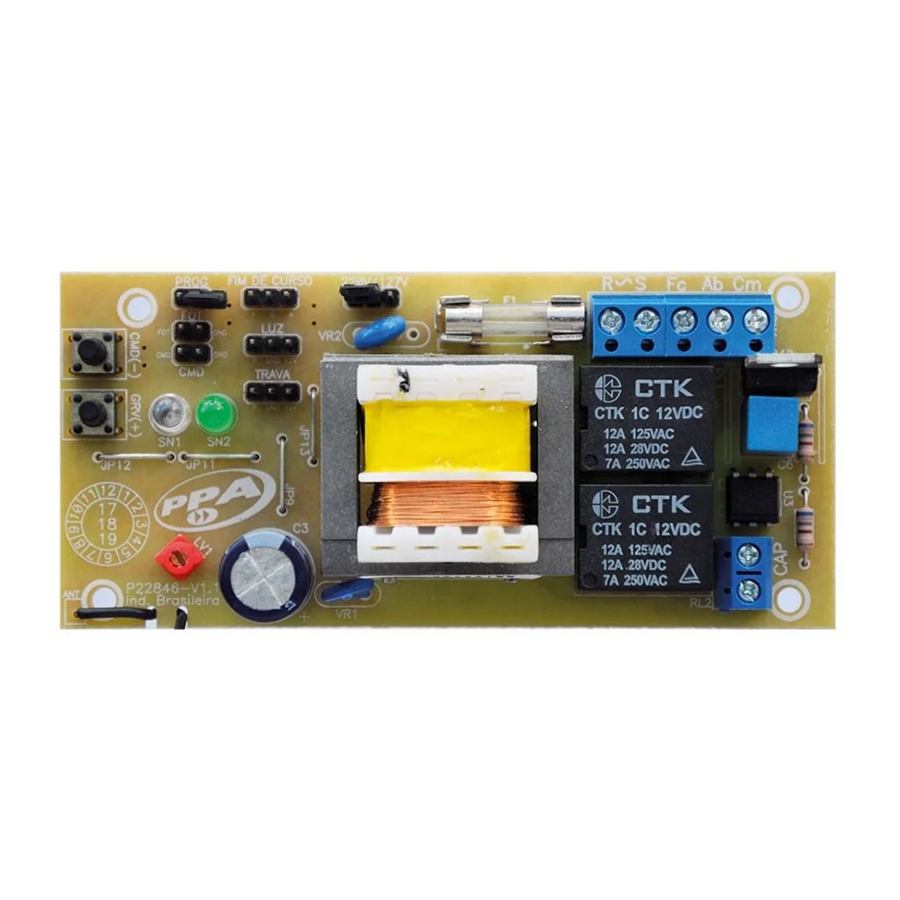

PPA POP PLUS - Handleiding Command Board

STANDAARD TABEL

WAARSCHUWING Gebruik de apparatuur niet voordat u de handleiding hebt gelezen.

Fabrieksinstelling

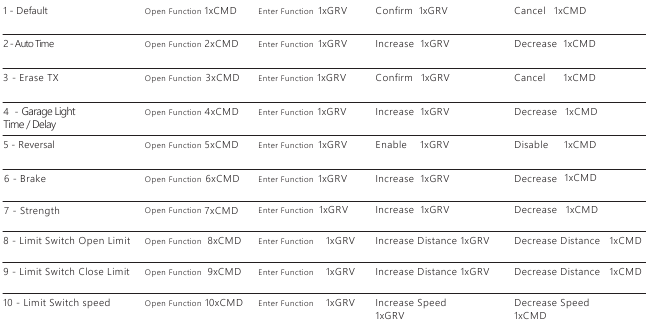

FUNCTIETABEL

BELANGRIJKSTE KENMERKEN

• Analoge eindschakelaar;
• 433,92MHz Ontvangermodule;
• 18 bedieningen opnemen;
• Elektronische koppeling afstelling (sterkte);
• Automatische memorisatie van traject A/F;
• Ingangen:
  • Fotocel, gebruikt externe bron;
  • Drukknop;
• Uitgangen voor modules:
  • Vergrendeling;
  • Garagelichten;
• Rem afstelling;
• Eindschakelaar afstelling;
• Snelheidsafstelling eindschakelaar;
• Openingstijdvertraging voor signaleringsapparaat.

FABRIEKSSTANDAARD

Herstel de instellingen naar de fabrieksinstellingen.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 zal 2x knipperen terwijl u niet op de CMD button (knop) drukt
2. Druk 1x op CMD en vervolgens op GRV om de functie te openen
3. Druk op GRV om de fabrieksinstellingen te bevestigen of CMD om te annuleren en terug te keren naar het functiemenu;
4. Verwijder jumper PROG;

LED SIGNALERING SN1:

• Knippert 1x wanneer de button (knop) wordt herkend als ingedrukt

SIGNALERING LED SN2:

• Knippert 1x;

AUTOMATISCHE TIJD / SEMI-AUTOMATISCH

Aan het einde van de openingscyclus wacht de poort op de ingestelde pauzetijd en sluit automatisch wanneer automatisch is ingeschakeld.

De SN1- en SN2-leds knipperen samen elke 1 seconde en geven de afnemende tijd aan. Wanneer de pauzetijd is ingesteld op Uitgeschakeld, wacht de poort op de volgende opdracht om te sluiten.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 zal 2x knipperen terwijl u niet op de CMD button (knop) drukt
2. Druk 2x op CMD en vervolgens op GRV om de functie te openen
3. Druk op GRV om de standby-tijd in de automatische modus te verlengen of CMD om de tijd te verkorten.
4. De tijd nul stellen dat de poort in de semi-automatische functie blijft;
5. Stap van 10 seconden en maximaal 120 seconden;
6. Verwijder PROG-jumper;

Waarden:

0 = Automatisch uitgeschakeld;
1 = 10 sec pauze;
2 = 20 sec pauze;
...
12 = 120 sec pauze;

SIGNALERING LED SN1:

• Knippert 1x wanneer de acknowledge button (knop) is ingedrukt;
• Knippert 1x gedurende 10 seconden van de tijd, bijv.: 30 seconden pauze, led knippert 3x;
• Automatisch direct knipperen uitgeschakeld;
• Blijft aan bij maximale tijd;

LED SIGNALERING SN2:

• Knippert 2x;

ZENDERS WISSEN

Wis het geheugen om nieuwe zenders op te nemen.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 begint 2x te knipperen terwijl u niet op de CMD button (knop) drukt
2. Druk 3x op CMD en vervolgens op GRV om de functie te openen
3. Druk op GRV om zenders te verwijderen of CMD om te annuleren en terug te keren naar het functiemenu;
4. Verwijder jumper PROG;

LED SIGNALERING SN1:

• Knippert 1x bij het herkennen van ingedrukte button (knop);
• Knippert 10x snel om de uitsluiting van zenders te bevestigen;

SIGNALERING LED SN2:

• Knippert 3x;

GARAGELICHT TIJD / VERTRAGING

De tijd instellen om de garagelichttijd relaismodule uit te schakelen wanneer de poort de eindschakelaar voor het sluiten bereikt of de wachttijd voor de poort om te beginnen met openen na de activering van de relaismodule die is aangesloten op de "LIGHT" (LICHT) uitgang.

Voor garagelichttijd:
De instelling heeft niveaus van 0 tot 6, maximale tijd van 4 minuten.
Werking: Het garagelichttijd gaat aan wanneer de poort in beweging is of open staat voor een nieuwe opdracht, en wordt uitgeschakeld wanneer de poort volledig sluit en nadat de geplande tijd is verstreken.

Voor openingsvertraging met signaal aan:
De instelling heeft niveaus van 7 tot 10, maximale tijd van 15 seconden.
Werking: Wanneer de poort volledig gesloten is en wanneer deze een opdracht ontvangt voor de openingscyclus, wordt het signaal ingeschakeld en blijft het gedurende de ingestelde tijd aan en wordt de motor geactiveerd. Het signaal wordt uitgeschakeld aan het einde van de deursluitcyclus of wanneer een nieuwe opdracht wordt ontvangen door de zender tijdens de vertragingstijd.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 zal 2x knipperen terwijl u niet op de CMD button (knop) drukt;
2. Druk 4x op CMD en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de uitschakeltijd van het garagelichttijd te verlengen of CMD om te verkorten;
4. Tijdsstap van 40 seconden;
5. Maximale tijd voor garagelichttijd is 4 minuten;
6. Vertraging insteltijden zijn 3sec, 7sec, 11sec of 15sec;
7. Verwijder PROG-jumper.

Niveaus

0 - signaal
1 - 40sec
2-80 sec
6 - 240 sec
7 - 3 sec
8 - 7 sec
9-11 sec
10 - 15sec (maximum)

LED SIGNALERING SN1:

• Knippert 1x bij het herkennen van ingedrukte button (knop);
• Knippert continu tot minimum tijd, niveau 0;
• Blijft aan bij maximale tijd;
• Knippert 1x op elk niveau, bijv. niveau 6, led knippert 6x.

SIGNALERING LED SN2:

• Pex 4x;

OMKERING

Met de drukknop of zenderbediening kan men tijdens het sluiten van de deur omkeren.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 zal 2x knipperen terwijl u niet op de CMD button (knop) drukt;
2. Druk 5x op CMD en vervolgens op GRV om de functie te openen;
3. Door op GRV te drukken wordt omkering ingeschakeld en CMD schakelt uit;
4. Verwijder jumper PROG;

LED SIGNALERING SN1:

• Knippert 1x wanneer de acknowledge button (knop) is ingedrukt;
• Continu knipperen: omkering uitgeschakeld;
• Blijft ingeschakeld: Omkering ingeschakeld;

SIGNALERING LED SN2:

• Pex 5x;

REM

Wanneer er een opdracht is om de motor uit te schakelen, wordt de rem geactiveerd met de mogelijkheid om de gevoeligheid aan te passen.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 zal 2x knipperen terwijl u niet op de CMD button (knop) drukt;
2. Druk 6x op CMD en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de remgevoeligheid te verhogen;
4. Druk op CMD om de remgevoeligheid te verlagen;
5. In de minimumwaarde is de rem uitgeschakeld, met de mogelijkheid om 10 niveaus van gevoeligheid aan te passen.

LED SIGNALERING SN1:

• Knippert continu voor het instellen van Minimum, rem uitgeschakeld;
• Knippert 1x voor elke verhoging van de gevoeligheid, met een maximale waarde van 10;

KRACHT (ELEKTRONISCHE KOPPELING)

Pas de werkingskracht van de motor aan. Om het gebruik van dit veiligheidsdetectieapparaat effectief te laten zijn, gaat u als volgt te werk:

• Na een correcte installatie van de automatisering bij de poort, past u de elektronische koppeling aan; zodat de kracht het minimum is dat nodig is om het poortblad over het hele traject te bewegen, openen en sluiten;
• Test aan het einde van de afstelling de functie door de beweging van de poort te blokkeren door een star object in de loop van de poort te plaatsen.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 zal 2x knipperen terwijl u niet op de CMD button (knop) drukt;
2. Druk 7x op CMD en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de kracht te vergroten of CMD om te verkleinen;
4. Het maximale sterkteniveau is 7;
5. Verwijder PROG-jumper;

LED SIGNALERING SN1:

• Druk 1x wanneer de acknowledge button (knop) is ingedrukt;
• Continu knipperen voor minimale sterkte, niveau 0;
• Het blijft branden voor maximale sterkte, niveau 7.
• Snelheid 1x volgens geselecteerd niveau, bijv.: niveau 3, led knippert 3x.

SIGNALERING LED SN2:

• Pex 7x;

De eindschakelaar afstellen
De eindschakelaar is de afstand die overblijft om de mechanische stop te bereiken.
De besturingseenheid bewaakt continu de positie van de poort en wanneer deze deze limiet bereikt, vermindert de snelheid van de werking, waardoor de mechanische stop voorzichtig wordt bereikt.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 zal 2x knipperen terwijl u niet op de CMD button (knop) drukt;
2. Druk 8x op CMD voor het openen van de eindschakelaar, of druk 9x op CMD voor het sluiten van de eindschakelaar en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de limiet naar de mechanische stop te verplaatsen, waardoor de afstand wordt vergroot;
4. Druk op CMD om de afstand tot de eindschakelaar te verkleinen;
5. In de minimumwaarde is de eindschakelaar uitgeschakeld, waardoor de snelheid niet wordt verminderd, met de mogelijkheid om 5 gevoeligheidsniveaus aan te passen.

LED SIGNALERING SN1:

• Knippert 1x wanneer de acknowledge button (knop) is ingedrukt;
• Knippert continu voor minimale instelling, uitgeschakeld;
• Knippert 1x voor elke verhoging van de gevoeligheid, met een maximale waarde van 5;
• Het blijft branden bij maximale waarde.

SIGNALERING LED SN2:

• Knippert 8x voor opening;
• Knippert 9x, voor sluiting.

SNELHEID EINDSHAKELEAR

De besturingseenheid verlaagt de snelheid van de werking zodra deze de geprogrammeerde limiet bereikt. De snelheid is hetzelfde voor openen en sluiten.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 begint 2x te knipperen terwijl u niet op de CMD button (knop) drukt.
2. Druk 10x op CMD en vervolgens op GRV om de functie te openen;
3. Druk op GRV om de snelheid te verhogen;
4. Druk op CMD om te vertragen;
5. Bij de minimumwaarde is de eindschakelaar uitgeschakeld, deze komt niet in de vertragingssnelheid, met de mogelijkheid om 11 gevoeligheidsniveaus aan te passen.

LED SIGNALERING SN1:

• Knippert 1x wanneer de acknowledge button (knop) is ingedrukt;
• Knippert continu tot minimale instelling, uitgeschakeld;
• Knippert 1x voor elke verhoging van de gevoeligheid, met een maximale waarde van 11;
• Het blijft branden bij maximale waarde.

SIGNALERING LED SN2:

• Pex 10x;

ZENDERS OPNEMEN

PPA standaard zenders.

1. Met de poort gestopt, sluit de PROG-jumper, led SN1 zal 2x knipperen
2. Druk op de zender button (knop), led SN2 begint te knipperen wanneer het een geldige code ontvangt;
3. Druk op de GRV button (knop) en laat los;
4. Laat de zender button (knop) los;
5. Zender succesvol opgenomen LED SN1 en SN2 knipperen;
6. Button (knop) al geregistreerd knippert led SN1 2x;
7. Volledig geheugen knippert led SN1 3x;
8. Om een nieuwe zender op te nemen, terug naar stap 3;
9. Verwijder PROG-jumper om te voltooien;

EEN ROUTE VERWIJDEREN

Terugkeertijd terugzetten op 1 minuut

1. Poort moet gestopt zijn
2. Met Jumper PROG geopend, druk 3 seconden op GRV + button (knop);
3. LED SN1 en SN2 moeten knipperen om de werking te bevestigen

EXTRA SIGNALERING OP LEDS

• Starten en verlaten van het programma: Led SN1 (rood) knippert 1x, langzaam
• Laatste opdracht - Openen: Led SN2 (groen) knippert 3x snel
• Laatste opdracht - Sluiten: Led SN1 knippert 4x snel
• Fotocel geactiveerd: Led SN1 blijft branden.

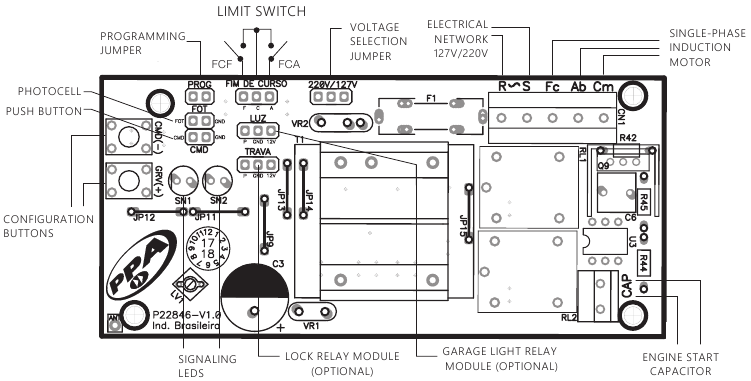

ELEKTRISCH AANSLUITSCHEMA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download PPA POP PLUS - Handleiding Command Board
