TP-Link Omada EAP225 - Snelstartgids voor indoor-/outdoor-accesspoint

Overzicht

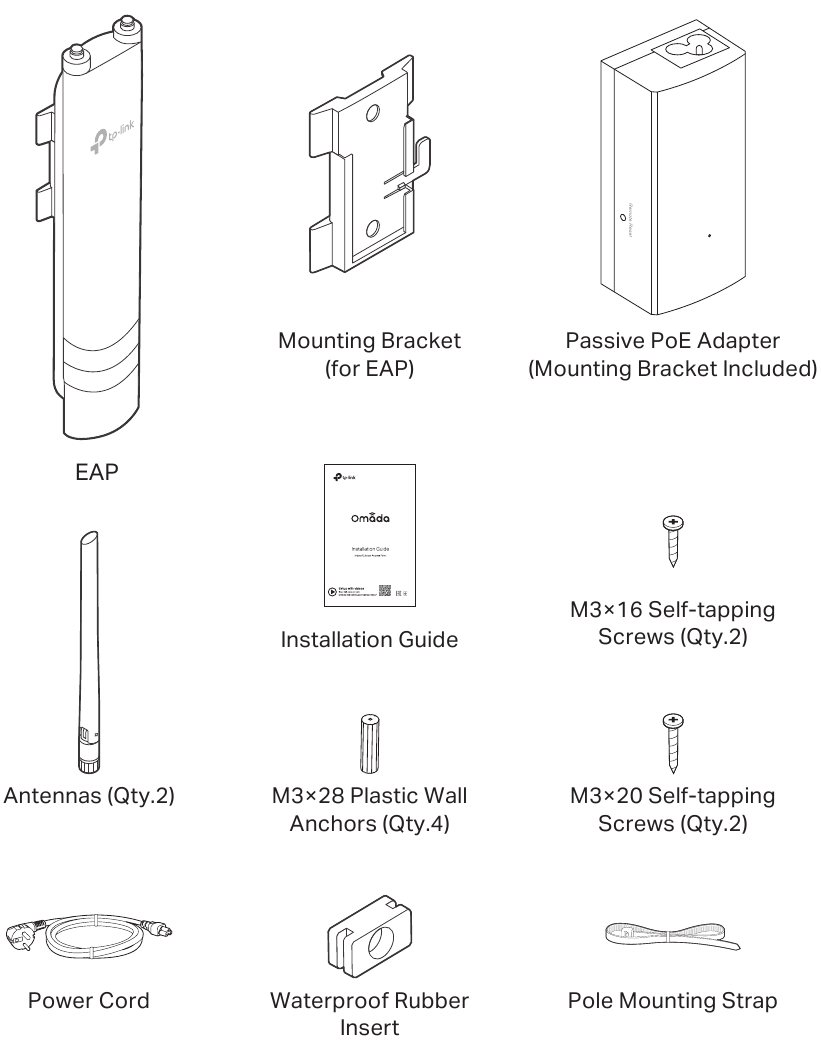

Inhoud van de verpakking

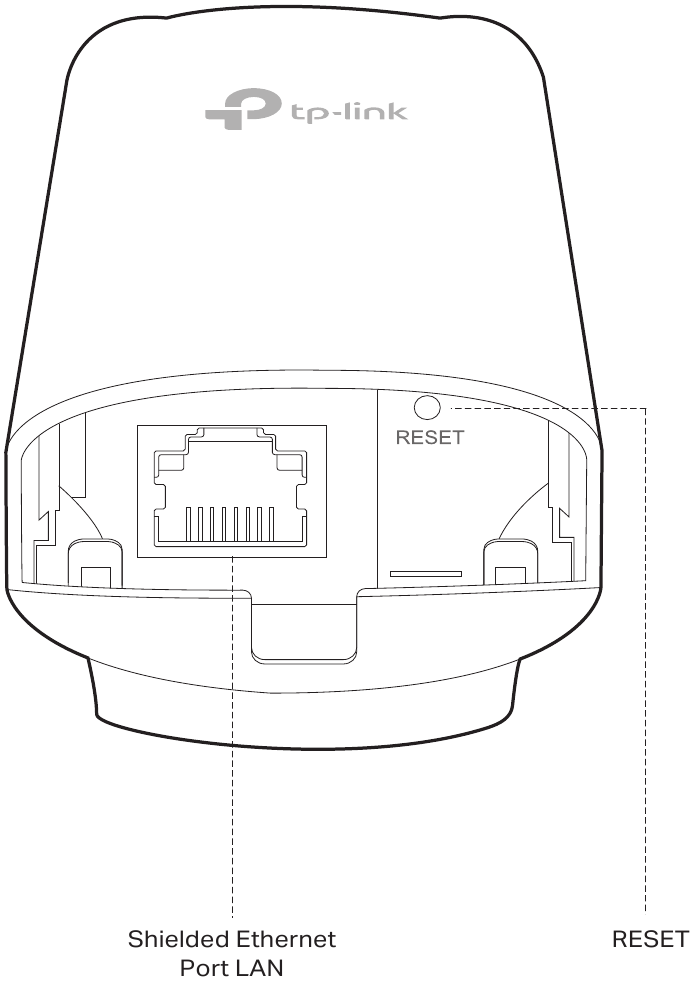

Paneelindeling

Uitleg SYS-led

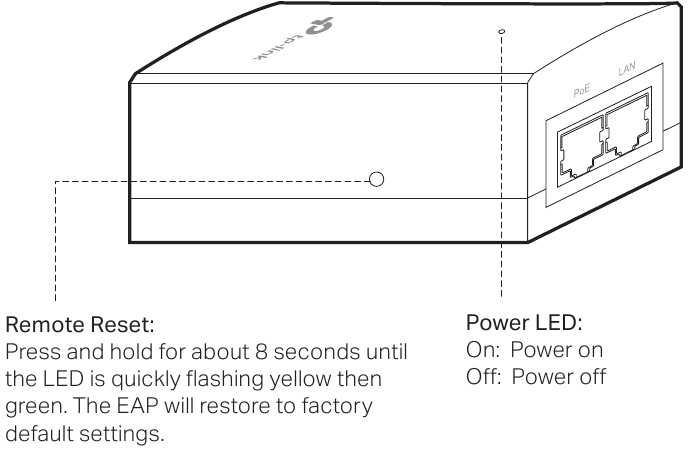

Passieve PoE-adapter

Remote Reset:
Houd ongeveer 8 seconden ingedrukt totdat de LED snel geel en vervolgens groen knippert. De EAP wordt teruggezet naar de fabrieksinstellingen.

Power LED:
Aan: Ingeschakeld
Uit: Uitgeschakeld

Opmerking: EAP225-Outdoor ondersteunt de functie Remote Reset niet.

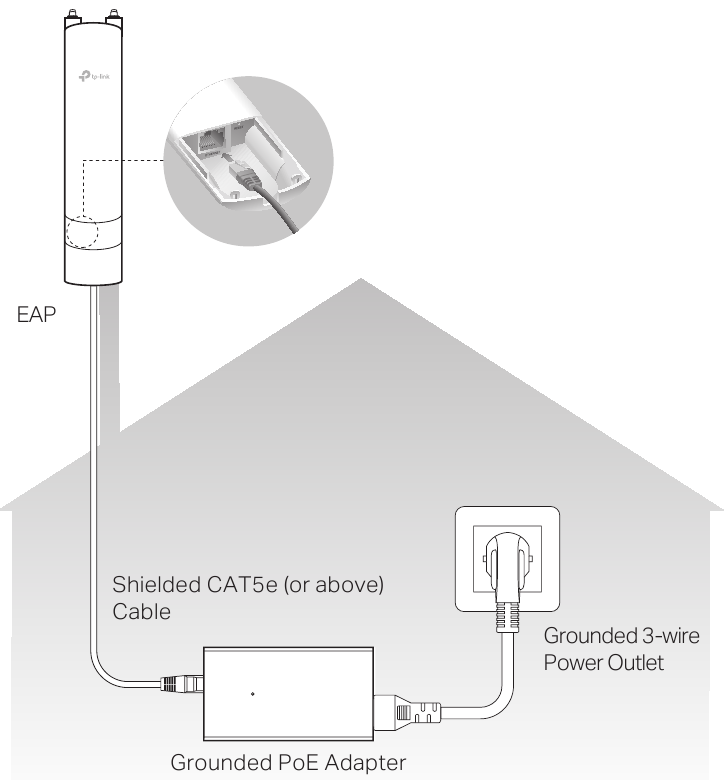

Bliksem- en ESD-beveiliging

Voordat u de EAP monteert, moet u bliksem- en ESD-beveiliging overwegen om de veiligheid te garanderen.

Correcte aarding is uiterst belangrijk voor apparaten voor buitengebruik. Door een afgeschermde CAT5e-kabel (of hoger) te gebruiken voor de verbinding, kunt u de schade van ESD-aanvallen verminderen.

Hardware-installatie

De EAP monteren

De EAP kan op een paal of aan de muur worden gemonteerd. Volg de onderstaande stappen voor de juiste installatie.

Paalmontage

1. Steek het uiteinde van de paalmontageband door de achterkant van de EAP.

2. Plaats de EAP en wikkel de paalmontageband rond de paal. Steek het uiteinde door het schroefblok en draai de band vast totdat de EAP vastzit.

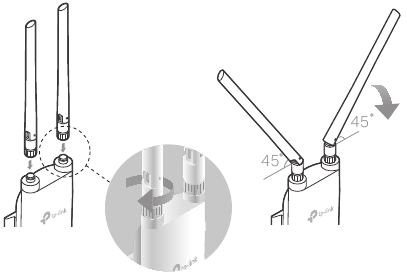

3. Sluit de antennes aan op de EAP. Voor optimale Wi-Fi-prestaties past u de richting van de antennes aan. Het wordt aanbevolen om de antennes in een hoek van 45 graden te plaatsen.


Wandmontage

1. Plaats de montagebeugel (voor EAP) in de juiste positie. Markeer twee posities voor de schroefgaten.
   Boor twee gaten van 6 mm voor de schroeven op de gemarkeerde posities.

2. Steek de kunststof muurankers in de gaten van 6 mm. Lijn de beugel (voor EAP) uit met de kunststof muurankers en draai de zelftappende schroeven door de beugel (voor EAP) in de ankers.

3. Lijn de montagelipjes aan de achterkant van de EAP uit met de sleuf van de montagebeugel (voor EAP). Duw en schuif de EAP omlaag totdat deze op zijn plaats vergrendelt.

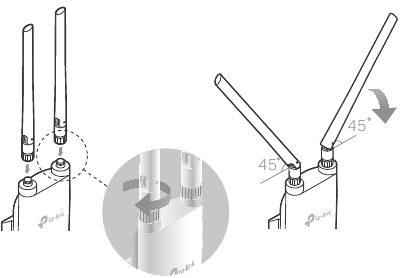

4. Sluit de antennes aan op de EAP. Voor optimale Wi-Fi-prestaties past u de richting van de antennes aan. Het wordt aanbevolen om de antennes in een hoek van 45 graden te plaatsen.


Kabels aansluiten

1. Pak de achterkant van de interfaceklep stevig vast en trek deze omlaag.

2. Gebruik een geschikte Ethernet-kabel om de LAN-poort aan te sluiten. De kabellengte is maximaal 100 m voor een stabiele stroomvoorziening. Een afgeschermde CAT5e-kabel (of hoger) wordt aanbevolen.

3. Bevestig de waterdichte rubberen inzet aan de groef aan de onderkant van het apparaat voor waterdichtheid. Verplaats de Ethernet-kabel naar het gat van de waterdichte rubberen inzet.

4. Maak de waterdichte rubberen inzet plat totdat deze evenwijdig aan het apparaat is. Plaats de afdekking terug totdat deze stevig op zijn plaats vergrendelt.


Inschakelen

De EAP kan worden gevoed via de meegeleverde passieve PoE-adapter of een PSE-apparaat (zoals een PoE-switch).

Via passieve PoE-adapter

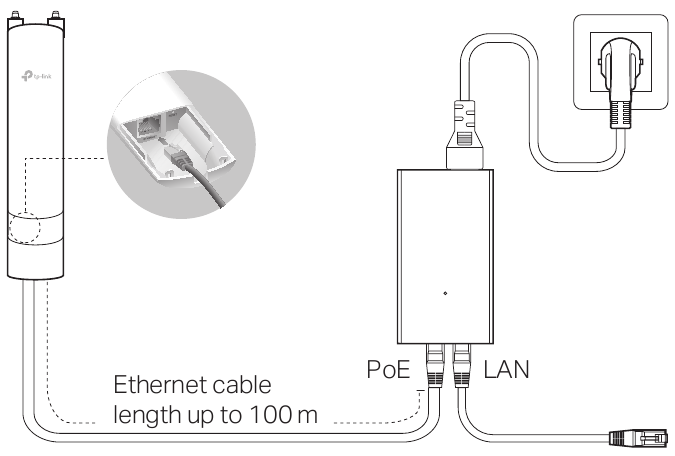

De PoE-adapter aansluiten

Sluit de EAP als volgt aan op een Power over Ethernet (PoE)-adapter:

De PoE-adapter monteren (optioneel)

Opmerking: Om ervoor te zorgen dat de passieve PoE-adapter het veiligst is bevestigd, wordt aanbevolen om de adapter te installeren met de Ethernet-poort naar boven gericht.

1. Verwijder de montagebeugel van de passieve PoE-adapter.
   Boor twee gaten in de muur en steek de kunststof muurankers in de gaten. Bevestig de montagebeugel aan de muur. Zorg ervoor dat de schouders op de hoeken van de montagebeugel zich aan de buitenkant bevinden en naar boven wijzen.

2. Bevestig de passieve PoE-adapter aan de montagebeugel (voor PoE-adapter) door de adapter in de richting van de pijlen te schuiven totdat deze op zijn plaats vergrendelt.


Via PoE-switch

Alleen voor EAP225-Outdoor
Sluit een Ethernet-kabel van de PoE-switch aan op de Ethernet-poort.

Softwareconfiguratie

Kies uit de volgende methoden om uw EAP's in te stellen:

• Methode 1: Standalone-modus
  Om EAP's afzonderlijk te configureren en te beheren (handig voor een klein netwerk met slechts een paar apparaten)
• Methode 2: Controller-modus
  Om EAP's in batches te configureren en te beheren op een centraal platform, namelijk Omada Controller.

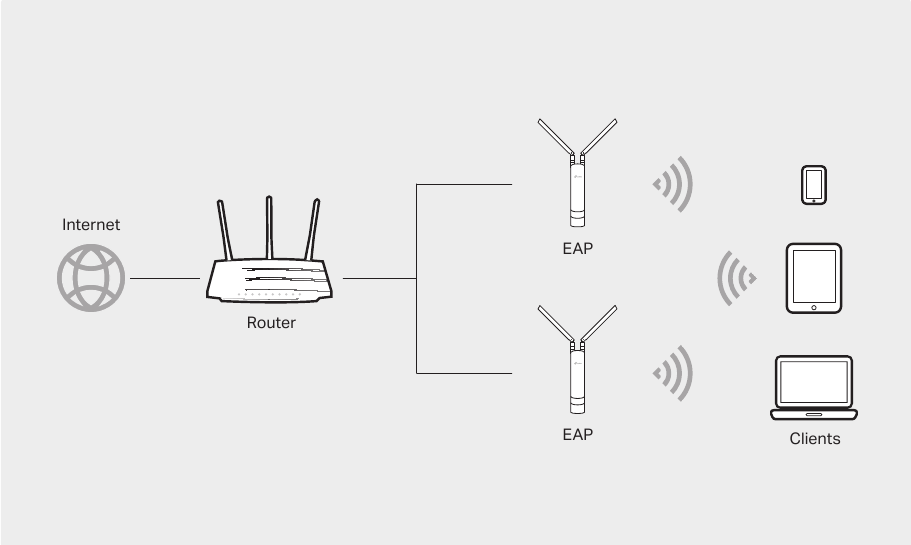

Standalone-modus

Opmerking:

• Voordat u begint, moet u uw apparaten inschakelen en aansluiten volgens de topologie-afbeelding.
• Een DHCP-server (meestal een router met DHCP-functie ingeschakeld) is vereist om IP-adressen toe te wijzen aan de EAP's en clients in uw lokale netwerk.

Via Omada App

1. Download de TP-Link Omada App op uw mobiele apparaat. Deze is beschikbaar in de App Store of Google Play:

of

Scan voor Omada App

Omada App downloaden

2. Verbind uw mobiele apparaat met de EAP met behulp van de standaard SSID (indeling: TP-Link_2.4GHz/5GHz_XXXXXX) die op het label aan de onderkant van het product staat afgedrukt.
3. Open de Omada App en wacht tot de EAP verschijnt op de pagina Standalone APs. Tik op de EAP die u wilt configureren.

De Omada App is ontworpen om u te helpen snel de algemene instellingen te configureren. Als u geavanceerde instellingen wilt configureren, gebruikt u de webpagina van uw EAP of gebruikt u de Controller-modus.

Via webbrowser

1. Maak draadloos verbinding met behulp van de standaard SSID (indeling: TP-Link_2.4GHz/5GHz_XXXXXX) die op het label aan de onderkant van het product staat afgedrukt.
2. Start een webbrowser en voer http://tplinkeap.net in de adresbalk in. Gebruik admin voor zowel gebruikersnaam als wachtwoord om in te loggen.
3. Stel een nieuwe gebruikersnaam en een nieuw wachtwoord in voor veilige beheerdoeleinden. Wijzig de draadloze parameters en verbind uw draadloze apparaten opnieuw met het nieuwe draadloze netwerk.

Om andere EAP's te configureren, verbindt u uw apparaat met de EAP via de bijbehorende standaard SSID en herhaalt u de bovenstaande stappen. U kunt enkele basisfuncties configureren in de Standalone-modus. Als u geavanceerde functies wilt configureren, gebruikt u de Controller-modus.

Controller-modus

Kies uit de volgende twee soorten Omada Controller:

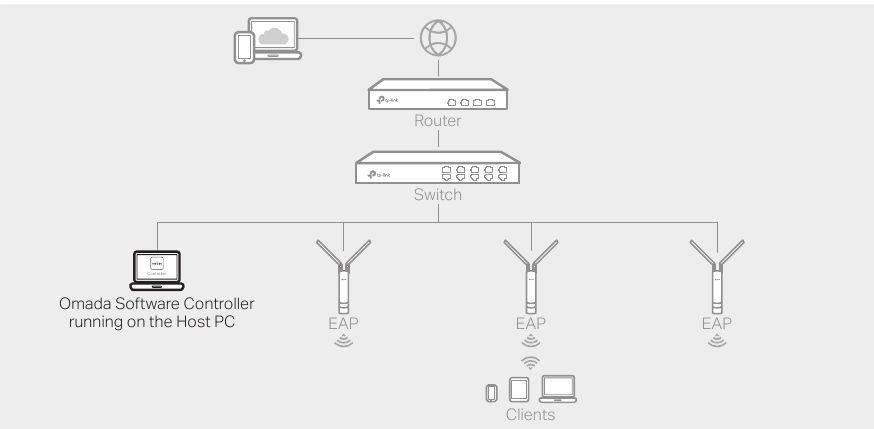

• Type 1: Omada Software Controller
  Download de Omada Software Controller op een pc met Windows OS of Linux OS van https://www.tp-link.com/support/download/omada-software-controller/. Voer vervolgens het bestand uit en volg de wizard om de Omada Software Controller te installeren en te starten. Om uw apparaten te beheren, moet Omada Software Controller op uw computer blijven draaien.

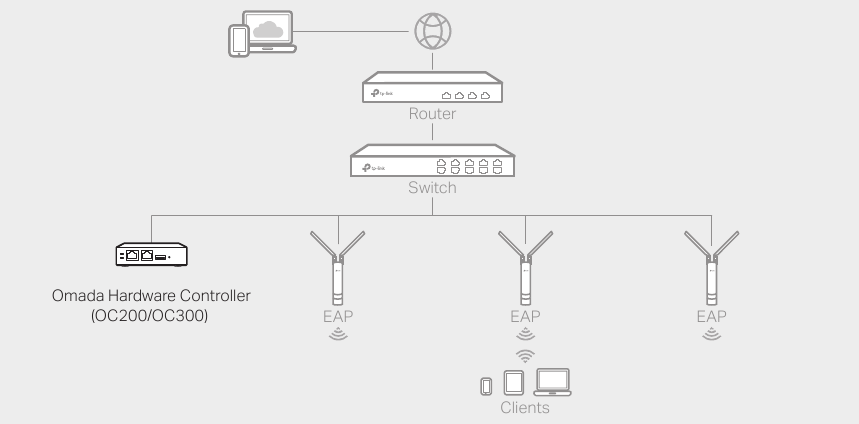

• Type 2: Omada Hardware Controller (OC200/OC300)
  Omada Hardware Controller (OC200/OC300) is een goed alternatief als u geen reserve-pc hebt om Omada Software Controller in het netwerk te laten draaien. Deze moet extra worden aangeschaft.
  Raadpleeg voor meer informatie de installatiehandleiding van OC200/OC300.


Opmerking:

• Voordat u begint, moet u uw apparaten inschakelen en aansluiten volgens de topologie-afbeelding.
• Een DHCP-server (meestal een router met DHCP-functie ingeschakeld) is vereist om IP -adressen toe te wijzen aan de EAP's en clients in uw lokale netwerk.
• Omada Controller moet netwerktoegang hebben tot uw Omada-apparaten (de router, switch en EAP's) om ze te vinden, over te nemen en te beheren.

Via Omada App

1. Download de TP-Link Omada App op uw mobiele apparaat. Deze kan worden gedownload uit de App Store of Google Play:

of

Scan voor Omada App

Omada App downloaden

2. Start uw Omada App en configureer de controller op een lokale site of een externe site.

• Lokaal beheer

1. Verbind uw mobiele apparaat met de EAP met behulp van de standaard SSID (indeling: TP-Link_2.4GHz/5GHz_XXXXXX) die op het label aan de onderkant van het product staat afgedrukt.
2. Start Omada App en ga naar Local Access, tik op de knop + in de rechterbovenhoek om de controller toe te voegen. Vervolgens kunt u de controller verder configureren.

• Extern beheer
  Opmerking: Voordat u begint, moet u ervoor zorgen dat zowel uw controller als uw mobiele apparaat toegang hebben tot internet.
  * Voor Omada Software Controller

1. Zorg ervoor dat Cloud Access is ingeschakeld op uw controller en dat uw controller is gekoppeld aan uw TP-Link ID.
2. Start Omada App en log in met uw TP-Link ID. Ga vervolgens naar Cloud Access. Er verschijnt een lijst met controllers die zijn gekoppeld aan uw TP-Link ID. Vervolgens kunt u de controller verder configureren.

* Voor Omada Hardware Controller

1. Zorg ervoor dat Cloud Access is ingeschakeld op uw controller. Cloud Access is standaard ingeschakeld. Zorg ervoor dat de Cloud LED langzaam knippert.
2. Start Omada App en log in met uw TP-Link ID. Ga vervolgens naar Cloud Access. Tik op de knop + in de rechterbovenhoek om uw controller toe te voegen. Vervolgens kunt u de controller verder configureren.

Via webbrowser

1. Open de webpagina van de Omada Controller.
   * Voor Omada Software Controller
   Start de Omada Software Controller op uw pc. Na het initiatieproces opent de controller automatisch zijn webpagina. Zo niet, klik dan op Launch a Browser to Manage the Network (Start een browser om het netwerk te beheren).
   * Voor Omada Hardware Controller
   Aangezien Omada Hardware Controller zijn IP-adres verkrijgt van de DHCP-server van de router, kennen we zijn IP-adres niet expliciet. We kunnen het echter vinden in de DHCP-clientlijst van de router.
   1. U moet eerst het IP-adres van de router vinden. Open de opdrachtregel op uw pc en voer ipconfig in. Zoek in de resultatenlijst de Default Gateway (Standaardgateway), dit is ook het IP-adres van de router.
   2. Start een webbrowser en voer het IP-adres van de router in. Log in op de webpagina van de router, de gebruikersnaam en het wachtwoord zijn standaard admin. Ga vervolgens naar Network > LAN > DHCP Client List (Netwerk > LAN > DHCP-clientlijst) om het IP-adres van uw controller te vinden aan de hand van het MAC-adres.
   3. Voer het IP-adres van uw controller in de adresbalk in om de webpagina te openen.
2. Volg op de webpagina van de Omada Controller de wizard om de snelle installatie te voltooien.
3. Na de snelle installatie verschijnt de inlogpagina. Voer de gebruikersnaam en het wachtwoord in dat u hebt gemaakt en klik op Log in. Vervolgens kunt u de controller verder configureren.
4. (Voor extern beheer) U kunt uw controller op afstand openen en beheren via Omada Cloud Service.
   Opmerking: Voordat u begint, moet u ervoor zorgen dat zowel uw controller als uw pc toegang hebben tot internet.
   * Voor Omada Software Controller
   1. Zorg ervoor dat Cloud Access is ingeschakeld op uw controller en dat uw controller is gekoppeld aan uw TP-Link ID. Ga op de webpagina van de Omada Controller naar Settings > Cloud Access (Instellingen > Cloud Access) om Cloud Access in te schakelen en uw TP-Link ID te koppelen. Als u dit in de snelle installatie hebt ingesteld, slaat u deze stap over.
   2. Start een webbrowser en voer https://omada.tplinkcloud.com in de adresbalk in. Voer uw TP-Link ID en wachtwoord in om in te loggen. Er verschijnt een lijst met controllers die zijn gekoppeld aan uw TP-Link ID. Vervolgens kunt u op Launch klikken om de controller verder te configureren.

* Voor Omada Hardware Controller

1. Zorg ervoor dat Cloud Access is ingeschakeld op uw controller. Cloud Access is standaard ingeschakeld. Zorg ervoor dat de Cloud LED langzaam knippert.
2. Start een webbrowser en voer https://omada.tplinkcloud.com in de adresbalk in. Voer uw TP-Link ID en wachtwoord in om in te loggen. Klik op + Add Controller (Controller toevoegen) en kies Hardware Controller om uw controller toe te voegen. Vervolgens kunt u de controller verder configureren.

Voor gedetailleerde configuraties gaat u naar https://www.tp-link.com/support om de gebruikershandleiding van EAP te downloaden in het downloadcentrum.

Ga naar https://community.tp-link.com om lid te worden van de TP-Link Community als u vragen wilt stellen, antwoorden wilt vinden en wilt communiceren met TP-Link-gebruikers of -engineers.

Ga voor technische ondersteuning, de gebruikershandleiding en andere informatie naar https://www.tp-link.com/support, of scan eenvoudigweg de QR-code.

Als u suggesties of behoeften heeft met betrekking tot de producthandleidingen, kunt u een e-mail sturen naar techwriter@tp-link.com.cn.
