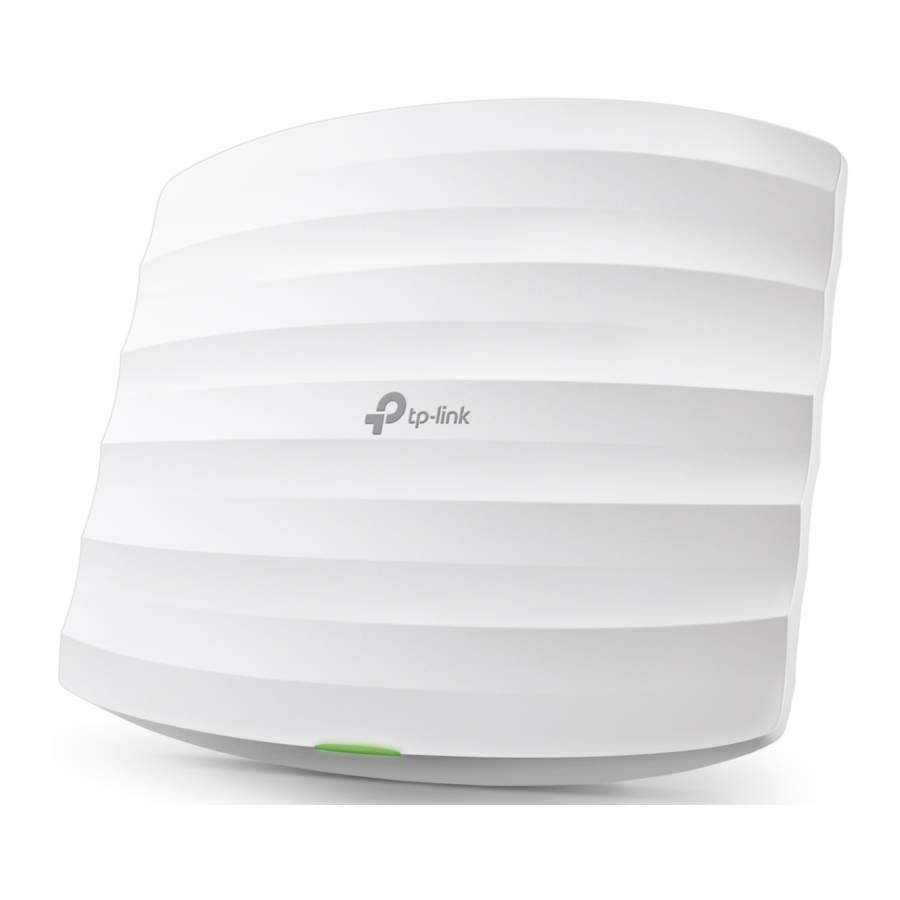

TP-Link Omada EAP245 handleiding

Inhoud

1 Hardware-overzicht
- 1.1 Voorpaneel
- 1.2 Achterpaneel
2 Hardware-installatie
- 2.1 Optie 1: Plafondmontage
- 2.2 Optie 2: Wandmontage
3 Stroomvoorziening
- 3.1 Optie 1: Via PoE-switch
- 3.2 Optie 2: Via PoE-adapter (niet inbegrepen*)
4 Softwareconfiguratie
5 Veiligheidsinformatie
6 Referenties
7 Download handleiding
8 In andere talen

Hardware-overzicht

Voorpaneel

LED-indicator

Continu groen: Het apparaat initialiseert of werkt correct.
Langzaam groen knipperend: Het apparaat bevindt zich in een geïsoleerde staat.
Geel knipperend: Het apparaat werkt niet normaal.
Geel, groen knipperend: Het apparaat wordt bijgewerkt. Koppel het apparaat niet los en schakel het niet uit.
Snel geel, groen knipperend: Het apparaat wordt teruggezet naar de fabrieksinstellingen.

Achterpaneel

RESET
Terwijl het apparaat is ingeschakeld, houdt u de knop ongeveer 5 seconden ingedrukt totdat de LED snel geel en vervolgens groen knippert en laat u de knop los. Het apparaat wordt teruggezet naar de fabrieksinstellingen.

ETH1 (PoE)
De poort wordt gebruikt om verbinding te maken met de PoE-poort van de PoE-adapter (niet meegeleverd) of een PSE (Power Sourcing Equipment), zoals een PoE-switch, voor zowel datatransmissie als Power over Ethernet (PoE) via een Ethernet-kabel.

ETH2
De poort is een Gigabit Ethernet-poort die wordt gebruikt voor bridging.

Hardware-installatie

De EAP kan aan het plafond of aan de muur worden gemonteerd. Kies een montagemethode op basis van uw behoeften. Volg de onderstaande stappen voor de juiste installatie.

Optie 1: Plafondmontage

Optie 1: Plafondmontage

Opmerking: Zorg ervoor dat de plafondplaat groter is dan de EAP.

Verwijder de plafondplaat.
Plaats de montagebeugel in het midden van de plafondplaat. Markeer drie posities voor de schroefgaten en een positie voor het Ethernet-kabelgat. Boor gaten voor de schroeven en een gat voor de Ethernet-kabel op de gemarkeerde posities.
Bevestig de montagebeugel aan de plafondplaat met behulp van bolkopschroeven, ringen en vleugelmoeren, zoals links weergegeven.
Voer de Ethernet-kabel door het gat en plaats de plafondplaat terug.
Sluit de Ethernet-kabel aan op de ETHERNET-poort. Bevestig de EAP aan de montagebeugel door het pijltje op de EAP uit te lijnen met het pijltje op de montagebeugel en draai de EAP totdat deze op zijn plaats klikt, zoals links weergegeven.

Optie 2: Wandmontage

Optie 2: Wandmontage

Opmerking: Om veiligheidsredenen wordt het niet aanbevolen om de EAP met de lamellen naar beneden te installeren.

Als uw Ethernet-kabel door de muur loopt, kunt u de montagebeugel zo plaatsen dat de kabel door het bevestigingsgat loopt.
Markeer drie posities voor de schroefgaten en boor vervolgens gaten op de gemarkeerde posities.
Steek de plastic muurankers in de gaten.
Bevestig de montagebeugel aan de muur door de zelftappende schroeven in de ankers te draaien. Zorg ervoor dat de schouders van de montagebeugel zich aan de buitenkant bevinden.
Sluit de Ethernet-kabel aan op de Ethernet-poort op de EAP.
Bevestig de EAP aan de montagebeugel door het pijltje op de EAP uit te lijnen met het pijltje op de montagebeugel en draai de EAP totdat deze op zijn plaats klikt, zoals links weergegeven.

Tip:
Om de EAP van de montagebeugel te verwijderen, steekt u een paperclip in de Security Slot om de Locking Tab te ontgrendelen en draait u de EAP totdat deze van de montagebeugel is losgemaakt, zoals hieronder wordt weergegeven.

Stroomvoorziening

De EAP kan worden gevoed via een stroomadapter of een PSE (zoals een PoE-switch) die voldoet aan Power Source Class 2 (PS2) of Limited Power Source (LPS) van IEC 62368-1.

Optie 1: Via PoE-switch

Sluit een Ethernet-kabel van de PoE-switch aan op de Ethernet-poort (ETH1).

Optie 2: Via PoE-adapter (niet inbegrepen*)

*Voor EAP245 (5-packs) worden POE-adapters afzonderlijk verkocht.

Sluit de Ethernet-kabel van de Ethernet-poort (ETH1) van het EAP-apparaat aan op de PoE-poort van de meegeleverde PoE-adapter.
Sluit een Ethernet-kabel van uw LAN aan op de LAN-poort van de PoE-adapter.
Sluit het netsnoer aan op de voedingsaansluiting van de adapter. Sluit het andere uiteinde van het netsnoer aan op een standaard stopcontact.

Softwareconfiguratie

Kies uit de volgende methoden om uw EAP's in te stellen:

Methode 1: Standalone-modus
Om EAP's afzonderlijk te configureren en te beheren (handig voor een klein netwerk met slechts een paar apparaten)
Methode 2: Controller-modus
Om EAP's in batches te configureren en te beheren op een centraal platform, namelijk Omada Controller.

Methode 1: Standalone-modus

Opmerking:

Voordat u begint, moet u uw apparaten inschakelen en aansluiten volgens de topologiefiguur.
Een DHCP-server (meestal een gateway/router met DHCP-functie ingeschakeld) is vereist om IP-adressen toe te wijzen aan de EAP's en clients in uw lokale netwerk.

Via de Omada-app

Download de TP-Link Omada-app op uw mobiele apparaat.
Het kan App Store zijn

of Google Play:

Scan voor de Omada-app:

Download de Omada-app

Verbind uw mobiele apparaat met de EAP via de standaard-SSID die op het label aan de onderkant van het product staat afgedrukt.
Start de Omada-app, ga naar de pagina Standalone Mode > EAPs (Standalone-modus > EAP's) en wacht tot de EAP verschijnt. Tik op de EAP om deze te configureren.

De Omada-app is ontworpen om u te helpen de algemene instellingen snel te configureren. Als u geavanceerde instellingen wilt configureren, gebruikt u de webpagina van uw EAP of gebruikt u de Controller-modus.

Via webbrowser

Maak draadloos verbinding via de standaard-SSID die op het label aan de onderkant van het product staat afgedrukt.
Start een webbrowser en voer https://tplinkeap.net in de adresbalk in. Gebruik admin voor zowel Username (gebruikersnaam) als Password (wachtwoord) om in te loggen.
Stel een nieuwe Username (gebruikersnaam) en een nieuw Password (wachtwoord) in voor veilig beheer. Wijzig de draadloze parameters en verbind uw draadloze apparaten opnieuw met het nieuwe draadloze netwerk.

Als u andere EAP's wilt configureren, verbindt u uw apparaat met de EAP via de bijbehorende standaard-SSID en herhaalt u de bovenstaande stappen. U kunt enkele basisfuncties configureren in de Standalone-modus. Als u geavanceerde functies wilt configureren, gebruikt u de Controller-modus.

Methode 2: Controller-modus

Kies uit de volgende twee soorten Omada Controller:

Type 1: Omada Software Controller

Download de Omada Software Controller op een pc met Windows OS of Linux OS van https://www.tp-link.com/support/download/omada-software-controller/. Voer vervolgens het bestand uit en volg de wizard om de Omada Software Controller te installeren en te starten.

Om uw apparaten te beheren, moet de Omada Software Controller op uw computer blijven draaien.

Type 2: Omada Hardware Controller

Omada Hardware Controller is een goed alternatief als u geen extra pc hebt om de Omada Software Controller in het netwerk te laten draaien. Deze moet apart worden aangeschaft.

Raadpleeg de installatiehandleiding van de Hardware Controller voor meer informatie.

Opmerking:

Voordat u begint, moet u uw apparaten inschakelen en aansluiten volgens de topologiefiguur.
Een DHCP-server (meestal een gateway/router met DHCP-functie ingeschakeld) is vereist om IP-adressen toe te wijzen aan de EAP's en clients in uw lokale netwerk.
Omada Controller moet netwerktoegang hebben tot uw Omada-apparaten (de gateway/router, switch en EAP's) om ze te kunnen vinden, adopteren en beheren.

Via de Omada-app

Download de TP-Link Omada-app op uw mobiele apparaat.
Het kan worden gedownload van App Store

of Google Play:

of Scan voor de Omada-app

Download de Omada-app

Start uw Omada-app en configureer de controller op een lokale site of een externe site.
- Lokaal beheer
  1. Verbind uw mobiele apparaat met de EAP via de standaard-SSID die op het label aan de onderkant van het product staat afgedrukt.
  2. Start de Omada-app en ga naar Local Access (lokale toegang), tik op de knop + in de rechterbovenhoek om de controller toe te voegen. Vervolgens kunt u de controller starten om apparaten te adopteren en te beheren.
- Extern beheer
  Opmerking: Voordat u begint, moet u ervoor zorgen dat zowel uw controller als uw mobiele apparaat toegang hebben tot internet.

Voor Omada Software Controller
1. Zorg ervoor dat Cloud Access (cloudtoegang) is ingeschakeld op uw controller en dat uw controller is gekoppeld aan uw TP-Link ID.
2. Start de Omada-app en log in met uw TP-Link ID. Ga vervolgens naar Cloud Access (cloudtoegang). Er verschijnt een lijst met controllers die zijn gekoppeld aan uw TP-Link ID. Vervolgens kunt u de controller starten om apparaten te adopteren en te beheren.
Voor Omada Hardware Controller
1. Zorg ervoor dat Cloud Access (cloudtoegang) is ingeschakeld op uw controller. Standaard is Cloud Access (cloudtoegang) ingeschakeld. Zorg ervoor dat de Cloud-LED langzaam knippert.
2. Start de Omada-app en log in met uw TP-Link ID. Ga vervolgens naar Cloud Access (cloudtoegang). Tik op de knop + in de rechterbovenhoek om uw controller toe te voegen. Vervolgens kunt u de controller starten om apparaten te adopteren en te beheren.

Via webbrowser

Open de webpagina van de Omada Controller.
- Voor Omada Software Controller
  Start de Omada Software Controller op uw pc. Na het initiatieproces opent de controller automatisch de webpagina. Zo niet, klik dan op Launch a Browser to Manage the Network (start een browser om het netwerk te beheren).
- Voor Omada Hardware Controller
  Aangezien Omada Hardware Controller het IP-adres ontvangt van de DHCP-server van de gateway/router, kennen we het IP-adres niet expliciet. We kunnen het echter vinden in de DHCP-clientlijst van de gateway/router.
  1. U moet eerst het IP-adres van de gateway/router vinden. Open de opdrachtregel op uw pc en voer ipconfig in. Zoek in de resultatlijst naar de Default Gateway (standaardgateway), wat ook het IP-adres van de gateway/router is.
  2. Start een webbrowser en voer het IP-adres van de gateway/router in. Log in op de webpagina van de gateway/router, zowel de gebruikersnaam als het wachtwoord zijn standaard admin. Ga vervolgens naar Network > LAN > DHCP Client List (netwerk > LAN > DHCP-clientlijst) om het IP-adres van uw controller te vinden op basis van het MAC-adres.
  3. Voer het IP-adres van uw controller in de adresbalk in om de webpagina te openen.
Volg de wizard op de webpagina van de Omada Controller om de snelle installatie te voltooien.
Na de snelle installatie verschijnt de inlogpagina. Voer de gebruikersnaam en het wachtwoord in die u hebt gemaakt en klik op Log in (inloggen). Vervolgens kunt u de controller starten om apparaten te adopteren en te beheren.
(Voor extern beheer) U kunt uw controller op afstand openen en beheren via de Omada Cloud Service.

Opmerking: Voordat u begint, moet u ervoor zorgen dat zowel uw controller als uw pc toegang hebben tot internet.

Voor Omada Software Controller
1. Zorg ervoor dat Cloud Access (cloudtoegang) is ingeschakeld op uw controller en dat uw controller is gekoppeld aan uw TP-Link ID. Ga op de webpagina van de Omada Controller naar Settings > Cloud Access (instellingen > cloudtoegang) om Cloud Access in te schakelen en uw TP-Link ID te koppelen. Als u het in de snelle installatie hebt ingesteld, slaat u deze stap over.
2. Start een webbrowser en voer https://omada.tplinkcloud.com in de adresbalk in. Voer uw TP-Link ID en wachtwoord in om in te loggen. Er verschijnt een lijst met controllers die zijn gekoppeld aan uw TP-Link ID. Vervolgens kunt u de controller starten om apparaten te adopteren en te beheren.
Voor Omada Hardware Controller
1. Zorg ervoor dat Cloud Access (cloudtoegang) is ingeschakeld op uw controller. Standaard is Cloud Access (cloudtoegang) ingeschakeld. Zorg ervoor dat de Cloud-LED langzaam knippert.
2. Start een webbrowser en voer https://omada.tplinkcloud.com in de adresbalk in. Voer uw TP-Link ID en wachtwoord in om in te loggen. Klik op + Add Controller (+ controller toevoegen) en kies Hardware Controller om uw controller toe te voegen. Vervolgens kunt u de controller starten om apparaten te adopteren en te beheren.

Raadpleeg de gebruikershandleidingen van de controller en EAP's voor gedetailleerde configuraties. De handleidingen zijn te vinden in het downloadcentrum van onze officiële website: https://www.tp-link.com/support/download/?type=smb.

Om vragen te stellen, antwoorden te vinden en te communiceren met TP-Link-gebruikers of -engineers, gaat u naar https://community.tp-link.com/business om lid te worden van de TP-Link Community.

Voor technische ondersteuning, de gebruikershandleiding en andere informatie gaat u naar https://www.tp-link.com/support/?type=smb, of scan eenvoudigweg de QR-code.

Installatie met video's

Ga naar https://www.tp-link.com/support/setup-video/?type=smb of scan de QR-code om te zoeken naar de installatievideo van uw productmodel:

Opmerking: De afbeelding kan afwijken van het werkelijke product.

Veiligheidsinformatie

Houd het apparaat uit de buurt van water, vuur, vocht of warme omgevingen.
Probeer het apparaat niet te demonteren, repareren of aan te passen. Neem contact met ons op als u service nodig heeft.
Gebruik het apparaat niet waar draadloze apparaten niet zijn toegestaan.
Gebruik geen beschadigde oplader of USB-kabel om het apparaat op te laden.
Gebruik geen andere opladers dan aanbevolen.
De adapter moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
De stekker van het netsnoer wordt gebruikt als ontkoppelingsinrichting. Het stopcontact moet gemakkelijk toegankelijk zijn.
