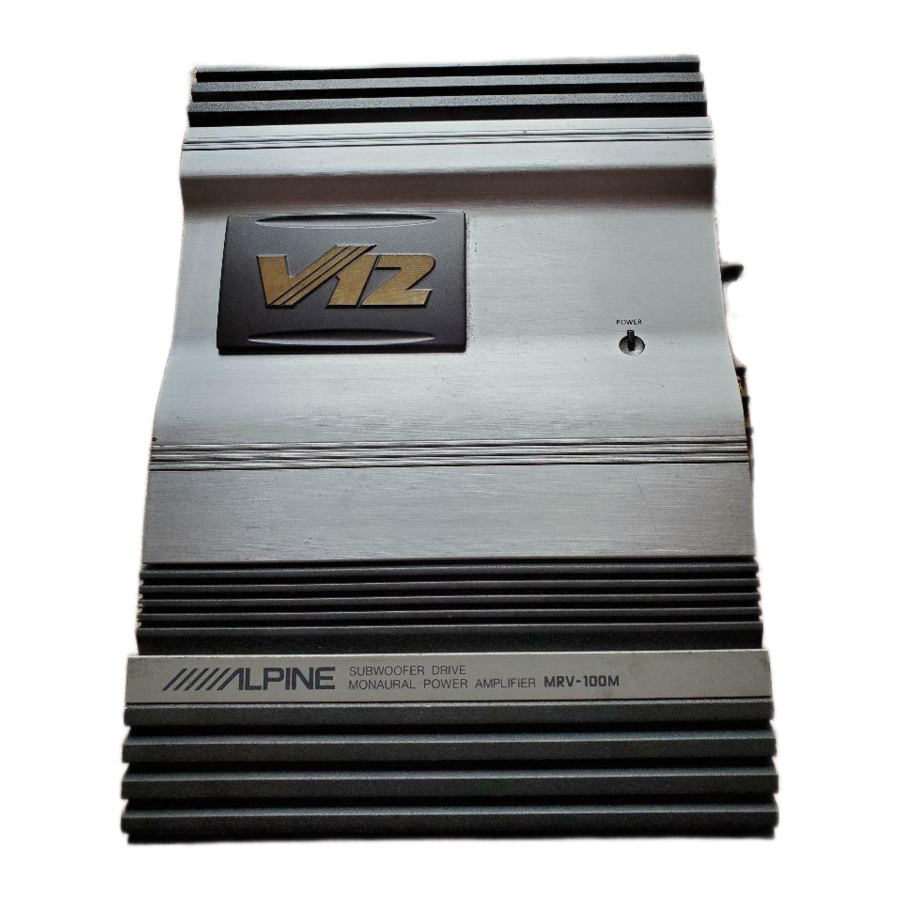

Alpine MRV-100M - Subwoofer Drive Monaural Eindversterker Handleiding

VOORZORGSMAATREGELEN

• Voer de installatie uit op een vlakke ondergrond. Zorg ervoor dat de parkeerrem is ingeschakeld en het contact is uitgeschakeld (OFF).
• Koppel altijd de kabel los van de (–) negatieve pool van de batterij voordat u de MRV-100M aansluit of loskoppelt. Dit voorkomt de mogelijkheid van kortsluiting.
• Wanneer u een doorgebrande zekering vervangt, zorg er dan voor dat u deze vervangt door een zekering met dezelfde waarde.
• Zorg ervoor dat u de kleurgecodeerde kabels volgens het schema aansluit. Onjuiste aansluitingen kunnen ervoor zorgen dat het apparaat defect raakt of het elektrische systeem van het voertuig beschadigt.
• Zorg ervoor dat u de luidspreker (–) kabels aansluit op de luidspreker (–) aansluiting. Sluit nooit de luidsprekerkabels van het linker- en rechterkanaal op elkaar of op de carrosserie van het voertuig aan.
• Dit apparaat is ontworpen voor 12 VDC, negatieve massa systemen. Zorg ervoor dat uw voertuig dit type elektrisch systeem heeft voordat u de voedingskabel aansluit.
• Wanneer u aansluitingen maakt op het elektrische systeem van de auto, wees dan bewust van de in de fabriek geïnstalleerde componenten (bijv. boordcomputer). Tap deze kabels niet aan om stroom te leveren voor dit apparaat. Wanneer u de MRV-100M op de zekeringkast aansluit, zorg er dan voor dat de zekering voor het beoogde circuit van de MRV-100M de juiste stroomsterkte heeft. Als u dit niet doet, kan dit leiden tot schade aan het apparaat en/of het voertuig. Raadpleeg bij twijfel uw ALPINE dealer.
• De MRV-100M gebruikt vrouwelijke RCA-type aansluitingen voor aansluiting op andere apparaten (bijv. versterker) met RCA-connectoren. Mogelijk hebt u een adapter nodig om andere apparaten aan te sluiten. Neem in dat geval contact op met uw geautoriseerde ALPINE dealer voor hulp.
• Vanwege het hoge uitgangsvermogen van de MRV-100M is het belangrijk dat alle aansluitingen schoon en goed vast zitten, anders kan er schade ontstaan.
• Wanneer de installatie en aansluitingen zijn voltooid, controleer dan het volgende:

1. Aansluitingen zijn correct.
2. Werking van remlichten, claxon etc. zijn correct met het contact AAN (ON).
3. Werking van audio-apparaten is correct met de schakelaar AAN (ON).

SERVICE ONDERHOUD

Deze versterker is getest en voldoet aan de limieten voor een Klasse B computerapparaat in overeenstemming met de specificaties in Subpart J van Part 15 van de FCC-regels. Deze apparatuur genereert en gebruikt radiofrequentie-energie en moet correct worden geïnstalleerd en gebruikt in overeenstemming met de instructies van de fabrikant.

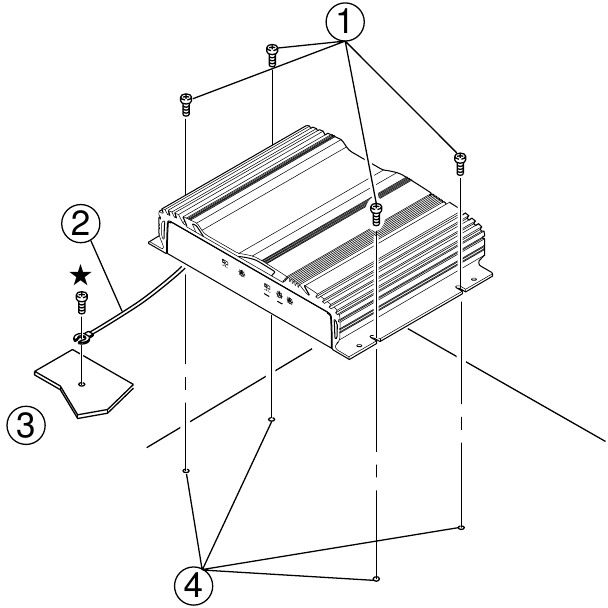

INSTALLATIE

Vanwege het hoge uitgangsvermogen van de MRV-100M wordt er aanzienlijke warmte geproduceerd wanneer de versterker in werking is. Om deze reden moet de versterker worden gemonteerd op een plaats die een vrije luchtcirculatie mogelijk maakt, zoals in de kofferbak. Neem voor alternatieve installatielocaties contact op met uw geautoriseerde Alpine dealer.

1. Gebruik de versterker als sjabloon en markeer de vier schroeflocaties.
2. Zorg ervoor dat er zich geen objecten achter het oppervlak bevinden die tijdens het boren beschadigd kunnen raken.
3. Boor de schroefgaten.
4. Plaats de MRV-100M over de schroefgaten en zet vast met vier zelftappende schroeven.

OPMERKING:
Om de massakabel veilig aan te sluiten, gebruikt u een reeds geïnstalleerde schroef op het metalen deel van het voertuig (gemarkeerd met ( )). Zorg ervoor dat dit een goede massa is door de continuïteit met de batterij (–) pool te controleren. Sluit zoveel mogelijk alle apparatuur aan op hetzelfde massapunt. Deze procedures helpen ruis te elimineren.

1. Zelftappende schroeven (M4 x 14)
2. Massakabel
3. Chassis
4. Gaten

SPECIFICATIES

OPMERKING:
Voor productverbetering kunnen specificaties en ontwerp zonder voorafgaande kennisgeving worden gewijzigd.

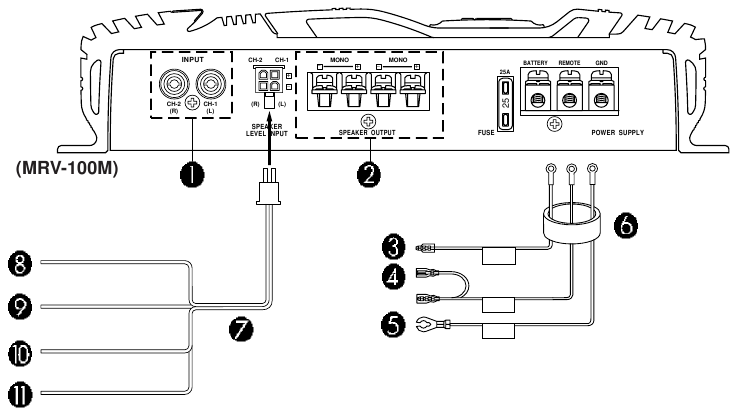

AANSLUITINGEN

Voordat u aansluitingen maakt, moet u de stroom naar alle audiocomponenten uitschakelen. Sluit de gele batterijkabel van de versterker rechtstreeks aan op de positieve (+) pool van de batterij van het voertuig. Sluit deze kabel niet aan op het zekeringblok.

Om te voorkomen dat externe ruis het audiosysteem binnendringt.

• Plaats het apparaat en leid de kabels minimaal 10 cm weg van de kabelboom van de auto.
• Houd de batterijvoedingskabels zo ver mogelijk van andere kabels verwijderd.
• Sluit de massakabel veilig aan op een blank metalen plek (verwijder indien nodig de coating) van het chassis van de auto.
• Als u een optionele ruisonderdrukker toevoegt, sluit u deze dan zo ver mogelijk van het apparaat aan. Uw Alpine dealer heeft verschillende Alpine ruisonderdrukkers, neem contact met hen op voor meer informatie.
• Uw Alpine dealer weet het beste over maatregelen ter voorkoming van ruis, dus raadpleeg uw dealer voor meer informatie.

1. RCA Ingangs Jacks
   Sluit deze jacks aan op de line-out kabels van uw head unit met behulp van RCA-verlengkabel (apart verkrijgbaar). Let op de juiste kanaalaansluitingen; Links naar links en rechts naar rechts.
2. Luidspreker Uitgangsaansluitingen
   De MRV-100M heeft twee sets luidsprekeruitgangen. Let op de juiste luidsprekeruitgangsaansluitingen en fasering. Sluit de positieve uitgang aan op de positieve luidsprekerterminal en de negatieve op negatief.
   Gebruik de luidspreker (–) aansluitingen niet als een gemeenschappelijke kabel tussen het linker- en rechterkanaal. Sluit deze kabel niet aan op het chassis van het voertuig.
   OPMERKINGEN:

• Sluit geen luidsprekerkabels op elkaar of op de chassis massa aan.
• De ingang is stereo, maar de uitgang is monauraal.

3. Batterijkabel (Geel) (Apart verkrijgbaar)
   Zorg ervoor dat u een 25 ampère zekering zo dicht mogelijk bij de positieve (+) pool van de batterij plaatst. Deze zekering beschermt het elektrische systeem van uw voertuig in geval van kortsluiting. Als u deze kabel moet verlengen, moet de draaddikte 8 AWG of groter zijn.
4. Remote Turn-On Kabel (Blauw/Wit) (Apart verkrijgbaar)
   Sluit deze kabel aan op de remote turn-on of power antenna (positieve trigger, (+) 12V alleen) kabel van uw head unit.
5. Massakabel (Zwart) (Apart verkrijgbaar)
   Sluit deze kabel veilig aan op een schone, blank metalen plek op het chassis van het voertuig. Controleer of dit punt een echte massa is door de continuïteit tussen dat punt en de negatieve (–) pool van de batterij van het voertuig te controleren. Aarde al uw audiocomponenten op hetzelfde punt op het chassis om aardlussen te voorkomen.
6. Isolatiebuis
7. Luidspreker Ingangskabels
   Deze kabels zijn ingangskabels voor gebruik met head units die niet zijn uitgerust met voorversterkeruitgangen. Wanneer u de RCA Line Input connectoren niet gebruikt, moet u deze draden aansluiten op de luidsprekeruitgangskabels van uw head unit. De MRV-100M accepteert invoer van high power of standaard power head units.
8. Linker Luidspreker (Wit (+))
9. Linker Luidspreker (Wit/Zwart (–))

- Rechter Luidspreker (Grijs (+))

1. Rechter Luidspreker (Grijs/Zwart (–))

OPMERKING:
In het geval van het gebruik van het luidspreker ingangssnoer, kunnen er geluiden optreden bij het uitschakelen afhankelijk van de aangesloten head unit. Als u zich ongemakkelijk voelt over de geluiden, voeg dan een SPST schakelaar toe aan de aansluiting.

Voorzorgsmaatregelen bij draadaansluitingen

In het geval van het gebruik van de kabels (luidspreker/voedingskabel) die in de winkel zijn gekocht, gebruikt u de zeskantschroeven en de zeskantsleutel die als accessoire zijn meegeleverd om het aansluiten te vergemakkelijken. Onjuiste behandeling kan problemen veroorzaken, dus maak de aansluitingen correct door te verwijzen naar de onderstaande beschrijving.
Speciale zorg is nodig voor de aansluitingen met behulp van de zeskantschroeven, dus we raden u aan om de aansluiting aan uw dealer te vragen.

1. Controleer de draaddikte.

Opmerkingen:

• Aanbevolen draaddikte voor het apparaat is AWG8 – AWG18.
• Als de gebruikte draaddikte onbekend is, vraag dit dan aan de winkel waar u het apparaat hebt gekocht, de service winkel, het Alpine Service Center, enz.

2. Verwijder de isolatiehoes (isolatiemateriaal zoals vinyl, enz.) van de draadkabels met ongeveer 7 – 10 mm (9/32" – 3/8") vanaf het uiteinde van de kabel om de geleidingskabels bloot te leggen.


Opmerkingen:

• Als de lengte van de geleidingskabels met de verwijderde hoes te kort is, kan er een onjuiste aansluiting optreden en dit kan leiden tot een storing of geluidsonderbreking.
• Aan de andere kant, als de lengte te lang is, kan er een elektrische kortsluiting optreden.

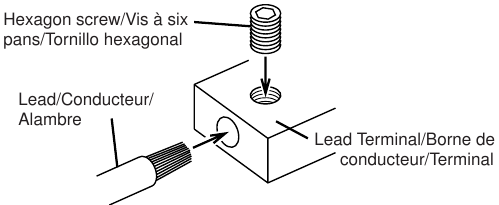

3. Verwijder de schroef die aan het apparaat is bevestigd. Steek het uiteinde van de kabel in de kabelaansluiting. Draai de zeskantschroef vast met de zeskantsleutel en de kabel wordt vastgezet.

   Voordat u deze aansluiting maakt, plaatst u een rubberen buis ter voorkoming van kortsluiting op de kabels.

Opmerkingen:

• Gebruik alleen de meegeleverde zeskantschroeven.
• Voor de veiligheid sluit u de batterijkabels altijd als laatste aan.
• Om te voorkomen dat de kabels losraken of het apparaat valt, mag u de kabels niet vastpakken wanneer u het apparaat draagt.

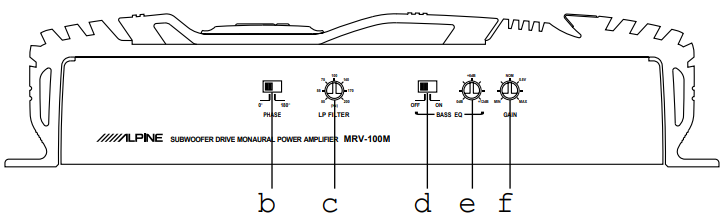

SCHAKELAARINSTELLINGEN

2. High-pass Output Fase Schakelaar
   Stelt de fase van deze uitgang in op 0° (in fase) of 180° (omgekeerd) onafhankelijk van de andere uitgang. Vaak kunnen de subwoofer en de midrange (of midrange en tweeter) akoestisch uit fase zijn met elkaar, wat betekent dat al het geluid volledig of gedeeltelijk wordt opgeheven. Ook zijn 2e orde filters van nature elektrisch uit fase. Probeer altijd de fase schakelaar om de beste instelling vast te stellen voordat u de crossover frequenties fijn afstemt.
3. Crossover Frequentie Aanpassingsknop
   Maakt het mogelijk om de crossover frequentie aan te passen, door aan de knop te draaien om een frequentie tussen 50 en 200 Hz te selecteren als het crossover punt.
4. Bass EQ Selectie Schakelaar
   Zet in de "ON" (AAN) positie bij gebruik voor het aansturen van een subwoofer.
5. Bass EQ Aanpassingsknop
   Gebruik wanneer de Bass EQ Selectie Schakelaar is ingesteld op "ON" (AAN). Pas de lage frequentie aan uw favoriete niveau aan tussen 0dB en +12dB.
6. Ingangsversterking Aanpassingsregelaar
   Zet de MRV-100M ingangsversterkingsknoppen in de minimum (4V) positie. Gebruik een luide cassette of bij voorkeur een CD als bron en draai het volume van de head unit omhoog tot het vervormt. Verminder vervolgens het volume 1 stap. U kunt dan de versterkingsversterking verhogen totdat het geluid van de luidsprekers vervormd raakt.

Controleer uw head unit op de onderstaande voorwaarden: (Fig. 5)

1. De head unit heeft geen remote turn-on of power antenna kabel.
2. De power antenna kabel van de head unit wordt alleen geactiveerd wanneer de radio aan staat (schakelt uit in de tape of CD Mode).
3. De power antenna kabel van de head unit is logic level output (+) 5V, negatieve trigger (aardings type), of kan (+) 12V niet aanhouden wanneer deze is aangesloten op andere apparatuur naast de power antenna van het voertuig. Als een van de bovenstaande voorwaarden bestaat, moet de remote turn-on kabel van uw MRV-100M worden aangesloten op een geschakelde stroombron (contact) in het voertuig. Zorg ervoor dat u een 3A zekering zo dicht mogelijk bij deze contact aftakking gebruikt. Met behulp van deze aansluitmethode wordt de MRV100M ingeschakeld en blijft deze ingeschakeld zolang het contactslot aan staat.
   Als dit bezwaarlijk is, kan een SPST (Single Pole, Single Throw) schakelaar, naast de hierboven genoemde 3A zekering, in-line worden geïnstalleerd op de MRV-100M turn-on kabel. Deze schakelaar wordt dan gebruikt om de MRV-100M in (en uit) te schakelen. Daarom moet de schakelaar zo worden gemonteerd dat deze toegankelijk is voor de bestuurder. Zorg ervoor dat de schakelaar is uitgeschakeld wanneer het voertuig niet rijdt. Anders blijft de versterker aan en wordt de batterij leeggezogen.
   1. Blauw/Wit
   2. Power Antenna
   3. Remote Turn-On Kabel
   4. Naar andere Alpine componenten' Remote Turn-On Kabels
   5. SPST Schakelaar (optioneel)
   6. Zekering (3A)
   7. Zo dicht mogelijk bij de contact aftakking van het voertuig
   8. Contact Bron

TYPISCHE SYSTEEMAANSLUITINGEN

★ Gebruik RCA line level of luidsprekerniveau ingangen. Sluit ze niet beide tegelijkertijd aan.

OPMERKING
Raadpleeg het systeem in Fig. 8 bij het maken van de aansluiting met de luidspreker ingangskabel.

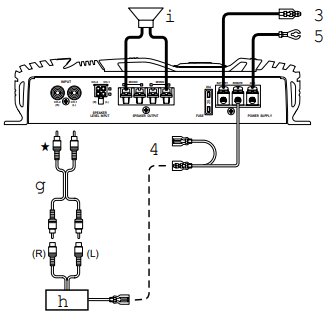

Eén Luidspreker Systeem

7. Verlengkabel (Apart verkrijgbaar)
8. Head Unit met Pre-Amp Uitgangen
9. Subwoofer

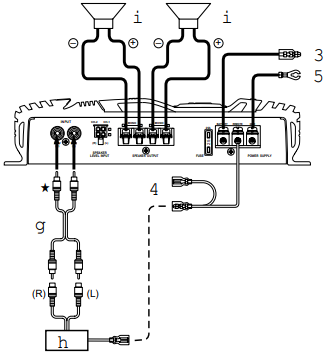

Twee Luidspreker Systeem

Luidspreker Ingangskabels Systeem

Fig. 8
